Le SOLEIL ROYAL

Mając już jako takie doświadczenie z budową sekcji rufowej modelu L'Ambitieux - obudowując ozdobę pawęży czyli z d... strony , zdecydowałem się na kupno pierwszego numeru kolekcji Soleil Royal (głównie dla ozdoby) i analogicznie spróbuję zmierzyć się z tematem powtórnie.

Nasza kolekcja to jest niestety ta starsza wersja (premiera miała miejsce chyba 16 lat temu, choć ze zmienionym materiałem na owrężenie), z wieloma niezgodnościami z epoką, ale nie to jest tematem wątku. Na oficjalnych stronach DeA i portalach modelarskich można pobrać sporo mniej lub bardziej przydatnych materiałów do realizacji np. mojego przedsięwzięcia

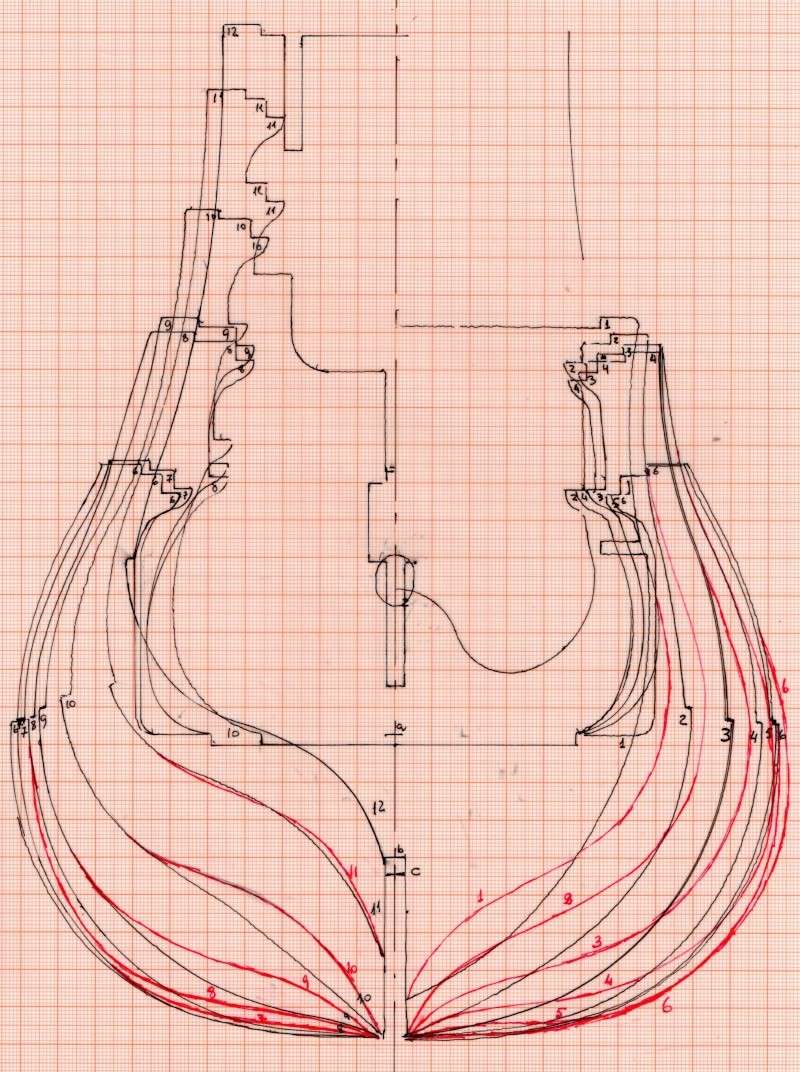

Ja znalazłem rysunek owrężenia z modyfikacjami części dennej

i na jego podstawie rozrysowałem cztery przydatne do modelu próbnego wręgi,

które dalej modyfikowałem opierając się na materiałach z innych zestawów.

wręga 10 modyfikacja

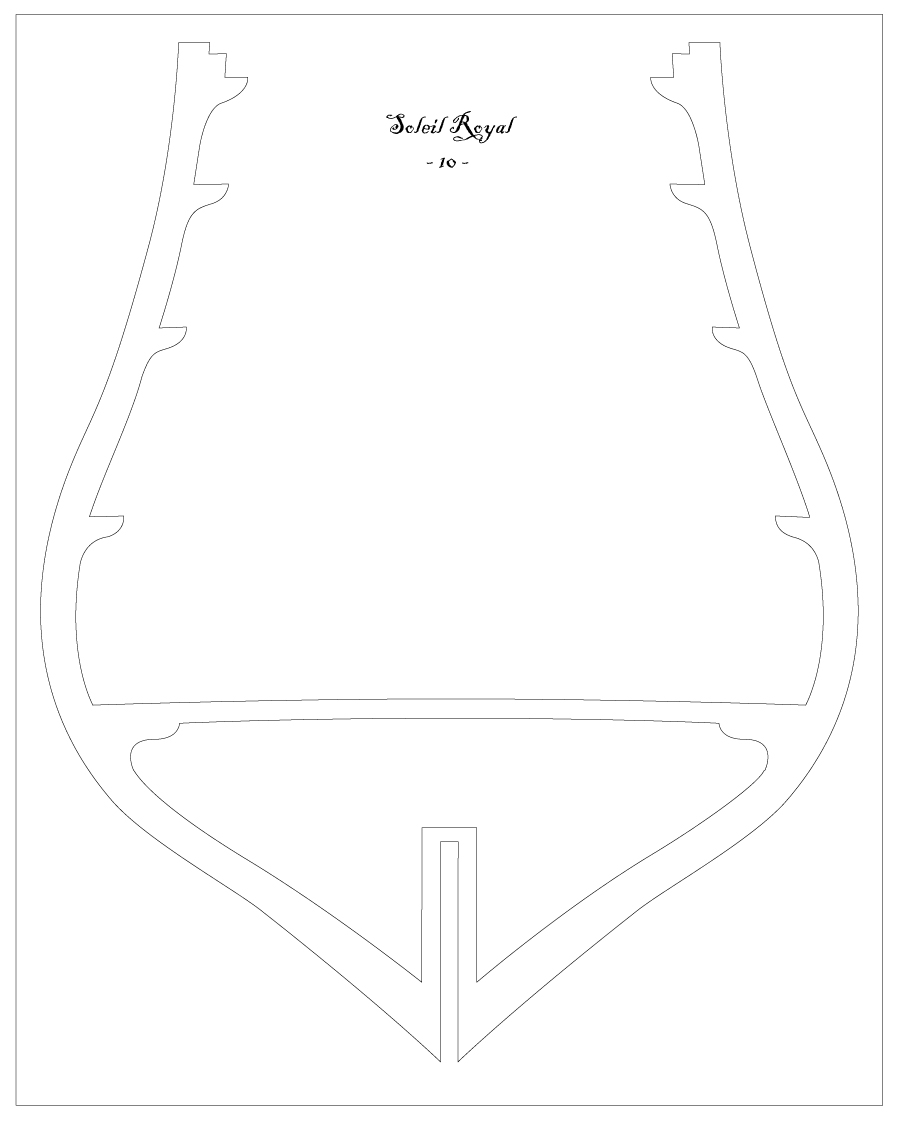

rufowa część podłużnicy - cyfry 9 i 10 nie oddają kolejności wręg z kolekcji

Jeżeli ktoś zainwestował w tę kolekcję i zechce zrobić od podstaw dodatkowo sekcję, powinien sobie odrysować i zduplikować elementy owrężenia z zeszytów:
Nr 10 - rufowa część podłużnicy
Nr 12 - wręga 9
Nr 13 - wręga 10, pokład
Nr 14 - pokłady
Nr 15 - wręga 11
Nr 18 - wręga 12
Nr 19 - wręga 13, elementy nawisu.
Z kolejnych zeszytów elementy balkonów i innych detali.

Na potrzeby mojej sekcji wykorzystam wręgi 11, 12 i 13 (pawęż z modyfikacją ażurów jak w zestawie Sergal-Mantua). Wręgę 10 będę rozrysowywał sam na podst. modelu próbnego.

OZDOBA PAWĘŻY

Metalowy odlew, mosiądzowany (efekt złocenia).
Szerokość: ok. 74 mm;
wysokość: ok. 47 mm;
grubość: ok. 4 mm.

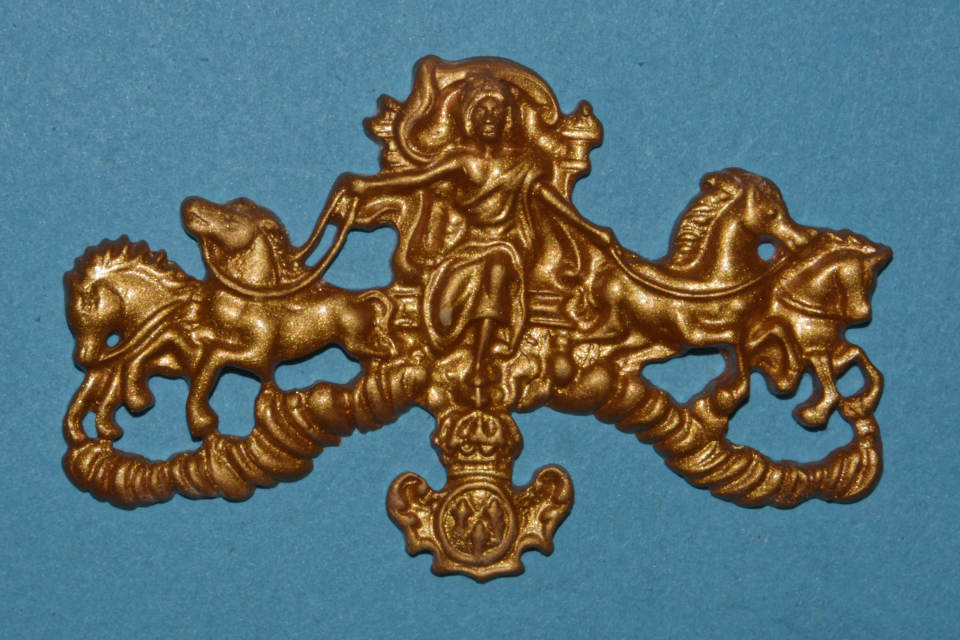

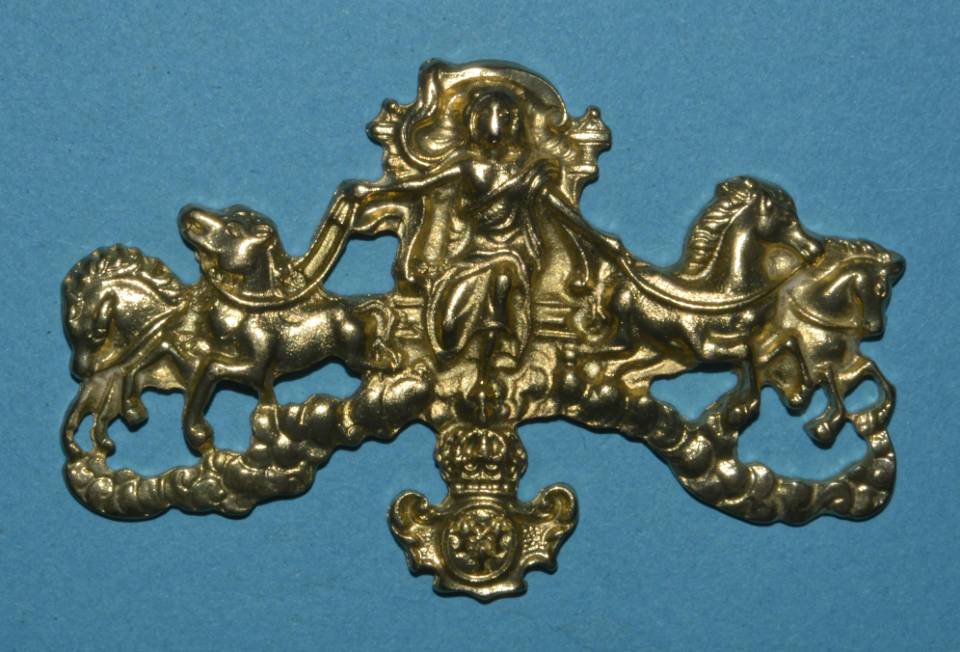

ornament z kolekcji

Tak jak przy Ambitieux zrobiłem odlew ozdoby, również nieco go modyfikując.

odlew pomalowany podkładem

z lewej rufa Tannerona z pięcioma otworami, z prawej Beraina z sześcioma


Model z kolekcji ma pięć okien (przychylam się do tej wersji), co sugeruje, że ornament jest wzorowany na rufie Tannerona.

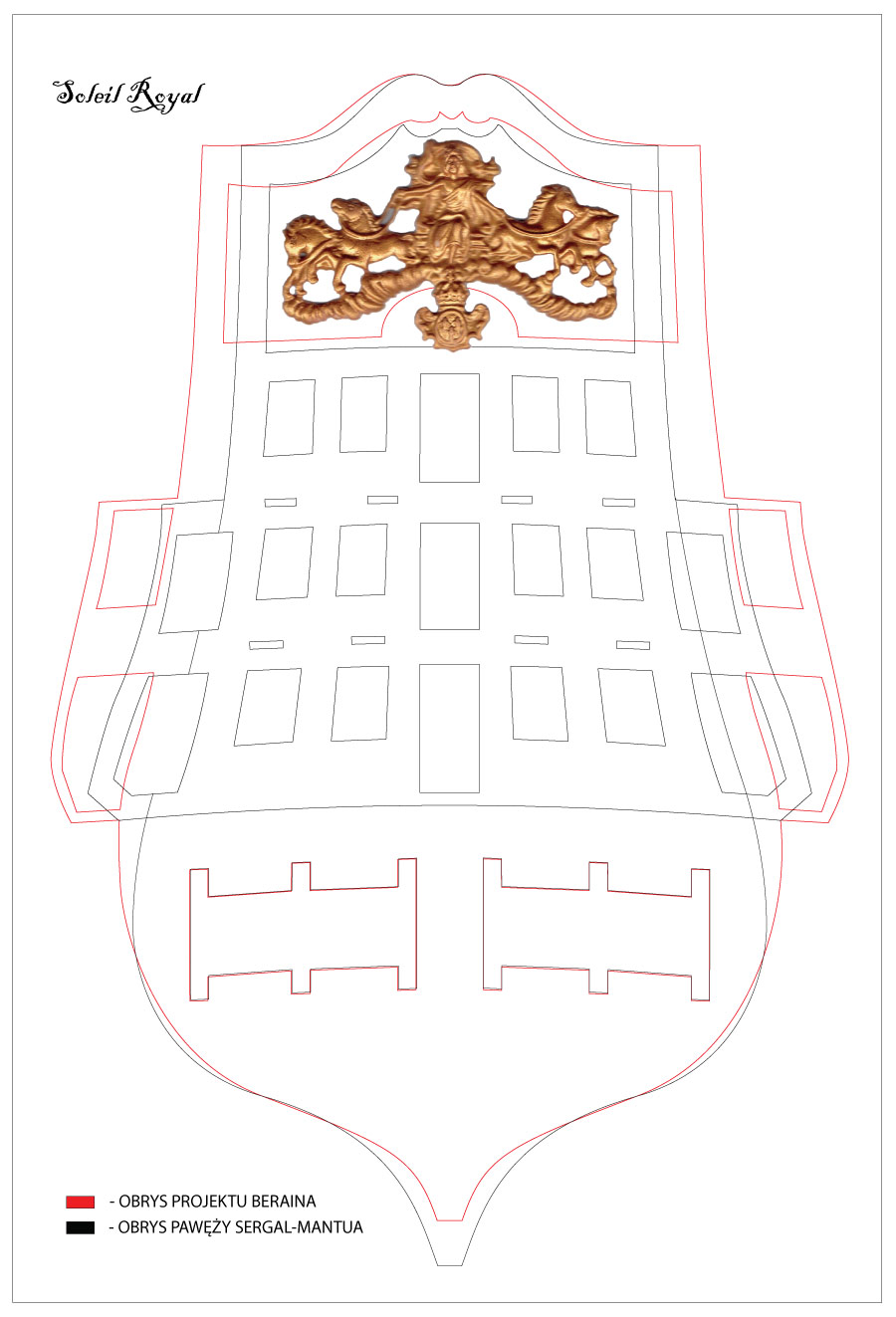

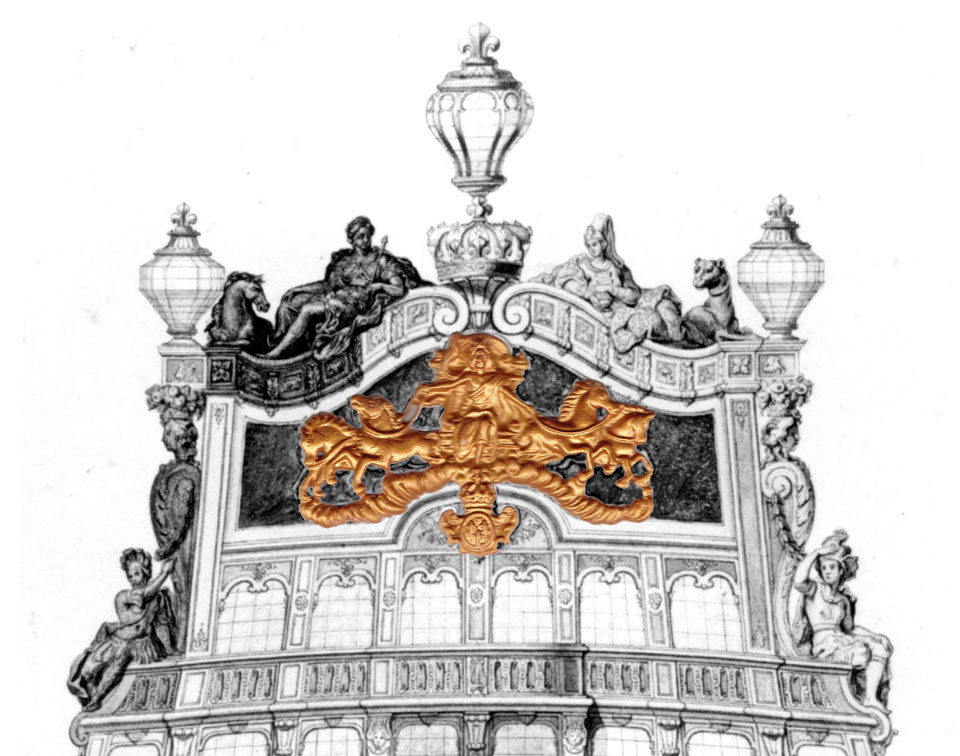

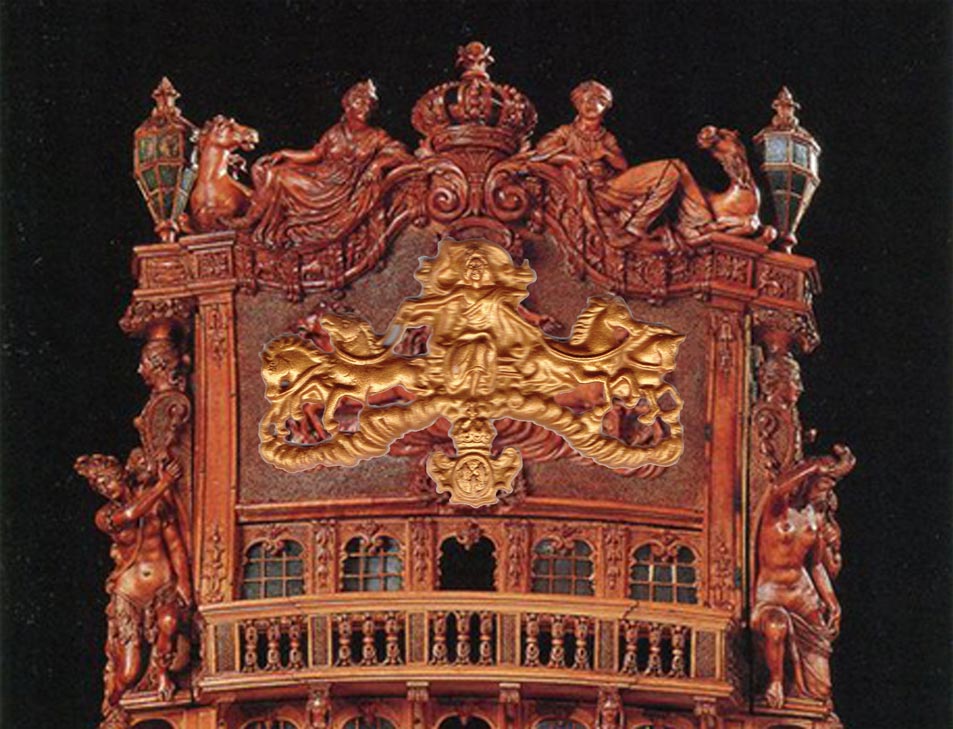

Zrobiłem porównanie obu wersji i znów jakaś niekonsekwencja ornament bardziej (wręcz idealnie) pasuje do wersji Beraina:

Do rufy Tannerona jest o ok. 8 mm za wąski, do tego szerokość pawęży jest o 12 mm węższa.

[Karrex]

Daruję kolegom martyrologię z rysowaniem wręg oraz pawęży i przejdę do meritum.
Dzięki poszerzonej wiedzy o zestawy Sergal i plastikowy Hellera moje owrężenie będzie się różniło od tego z kolekcji. W kolekcji ostatnia wręga (13 - pawęż) jest pełna, ja w mojej pawęży, podstawie galerii rufowej wytnę otwory na okna i drzwi, ponadto będzie szła po łuku tak jak robiłem w Ambitieux czy Santisima Trinidad. Trochę to komplikuje, bo balkonom i pokładom też trzeba będzie nadać łuki.

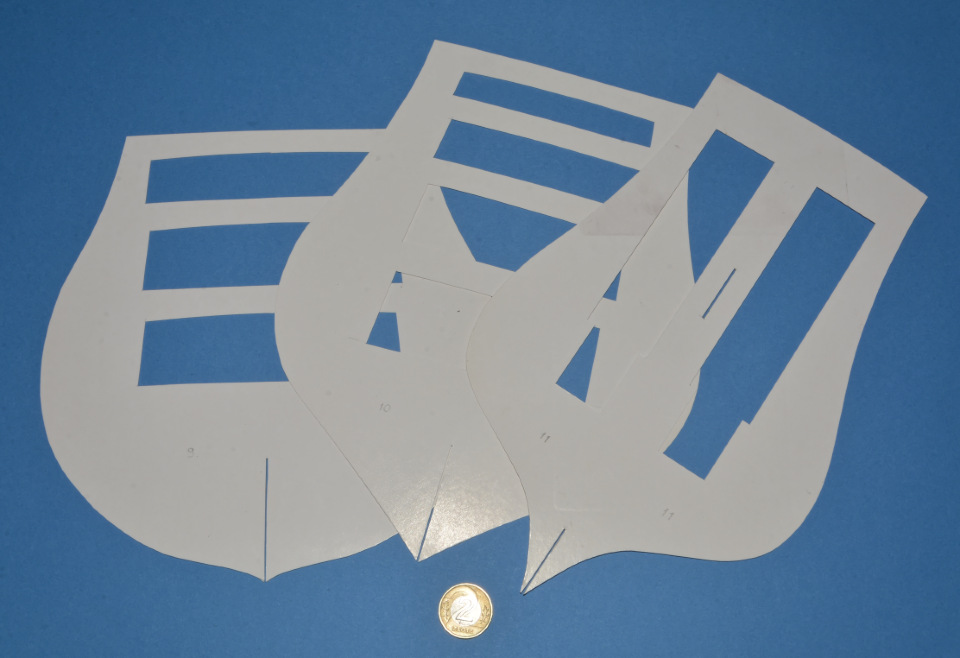

Zanim dojdzie do mnie, że to nie ma sensu rozrysowałem i wyciąłem elementy na próbny szkielet z cienkiego kartonu (grubości brystolu) podklejonym i usztywnionym w miejscach newralgicznych. Celowo nie użyłem grubego kartonu, żeby nie skończyło się jak ostatnio

rufowy fragment podłużnicy, w kolekcjach ciągle nazywanej stępką

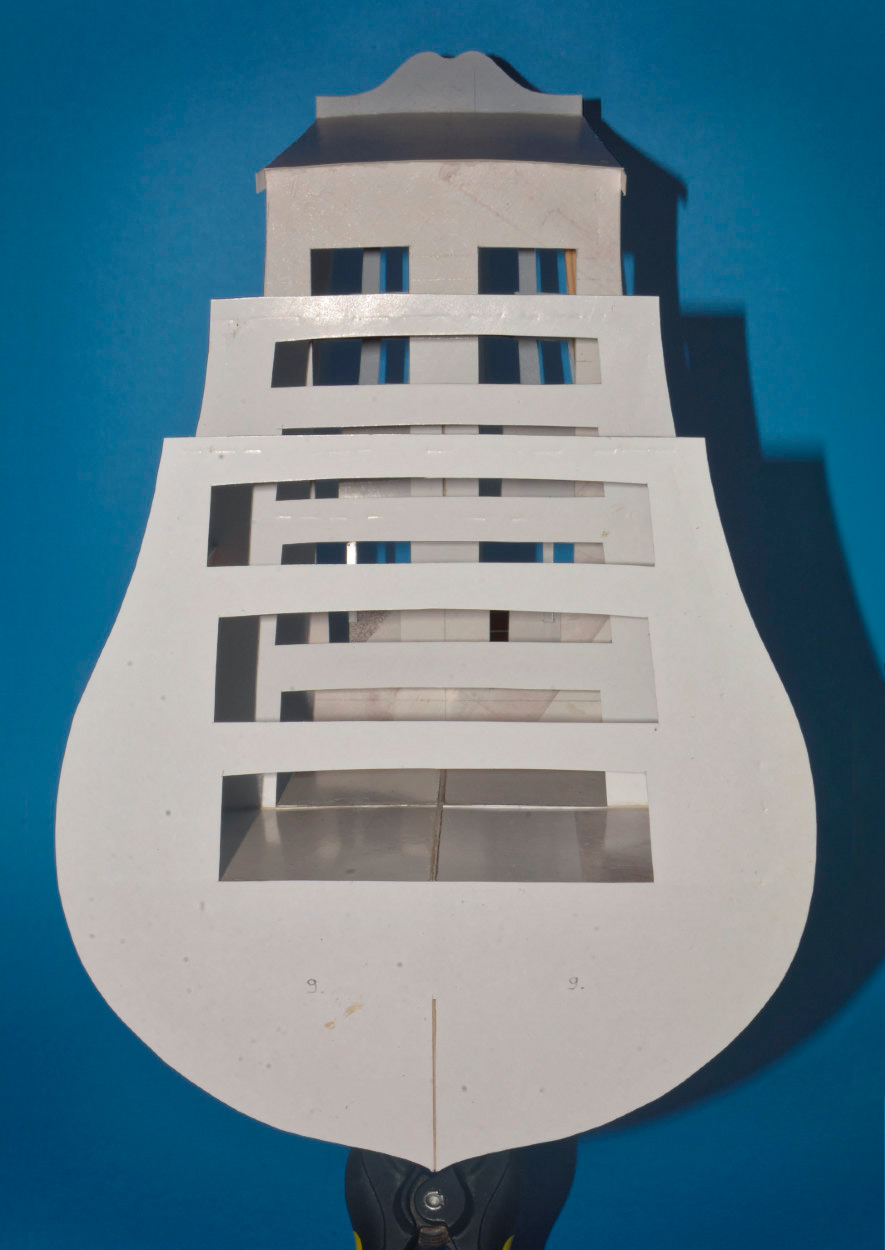

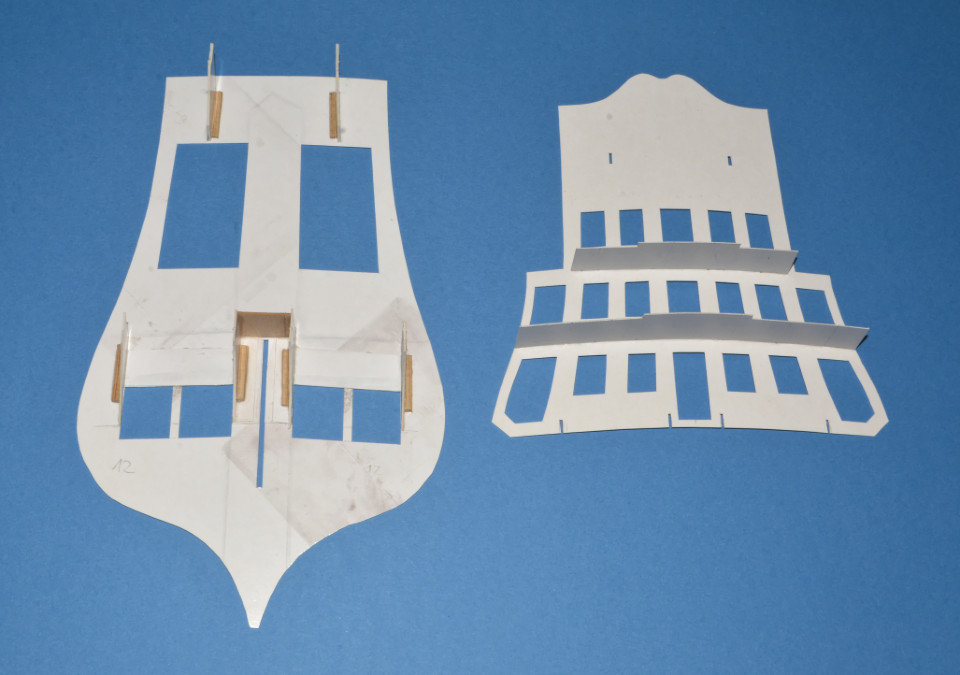

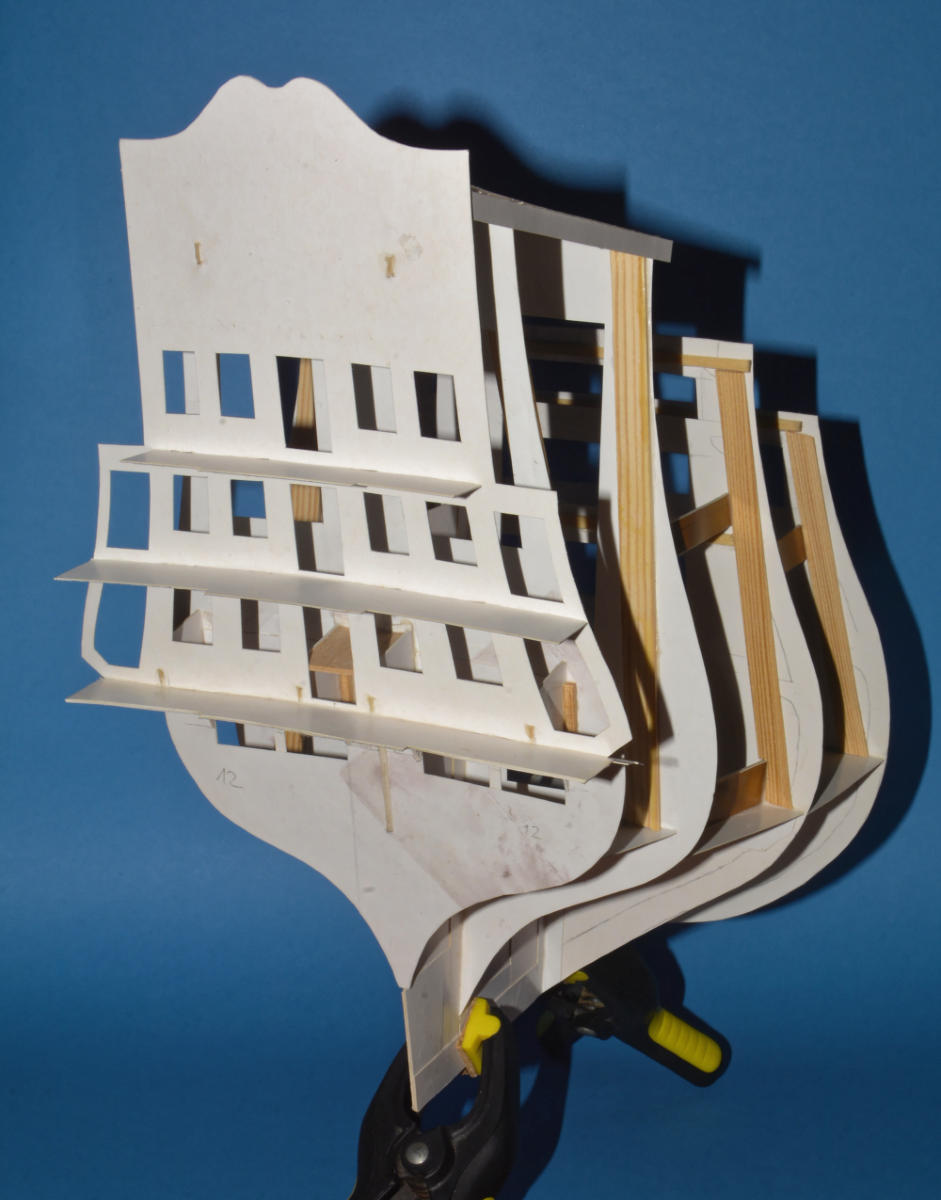

wręgi 9, 10 i 11

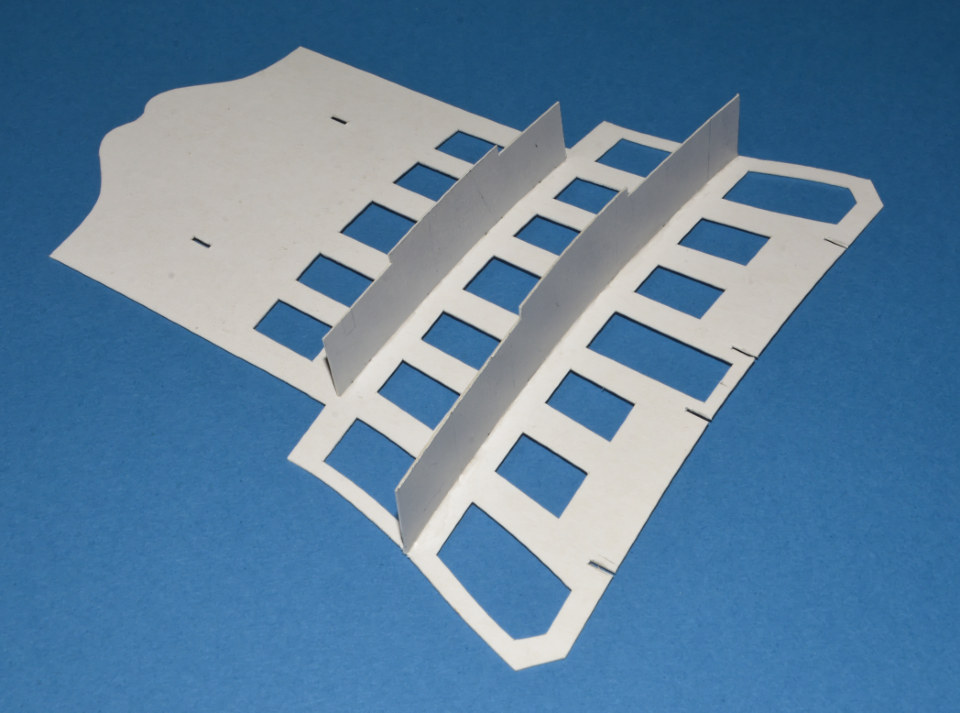

wręga 12 z wklejonymi elementami dystansów i nawisu

wręga 13 - pawęż z wklejonymi balkonami

cdn.

[Karrex]

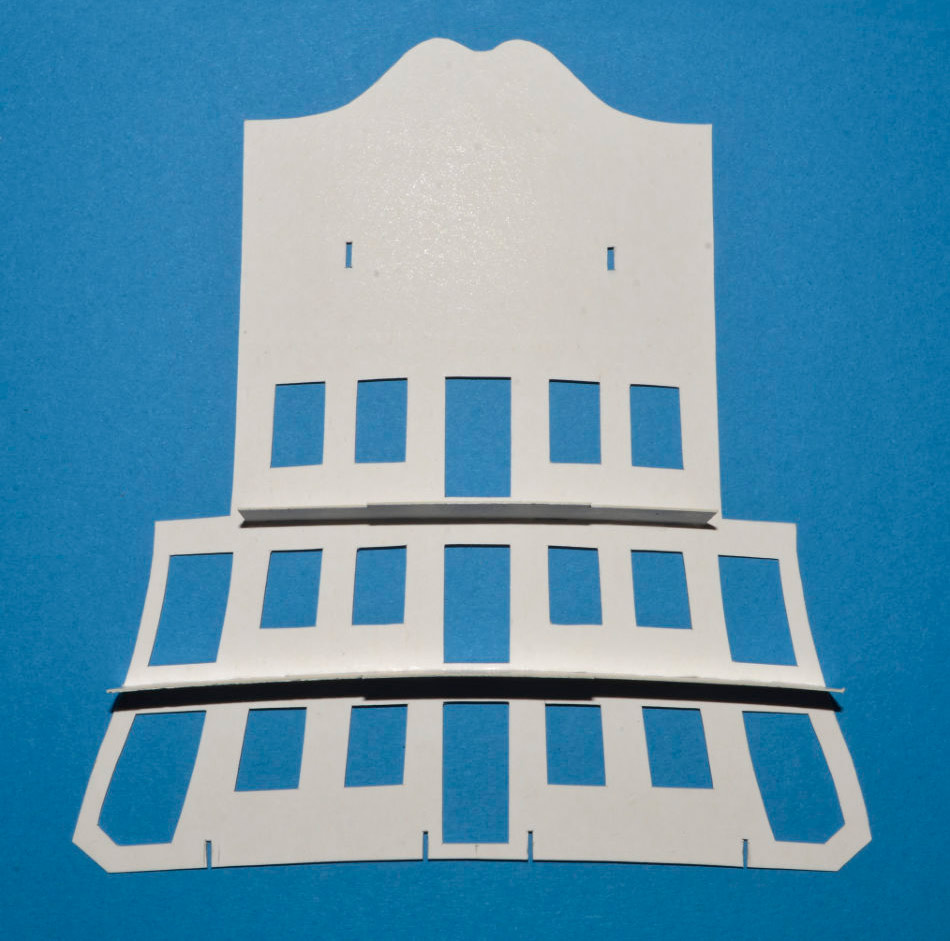

Wręgi 12 i 13

mam już sklejone.

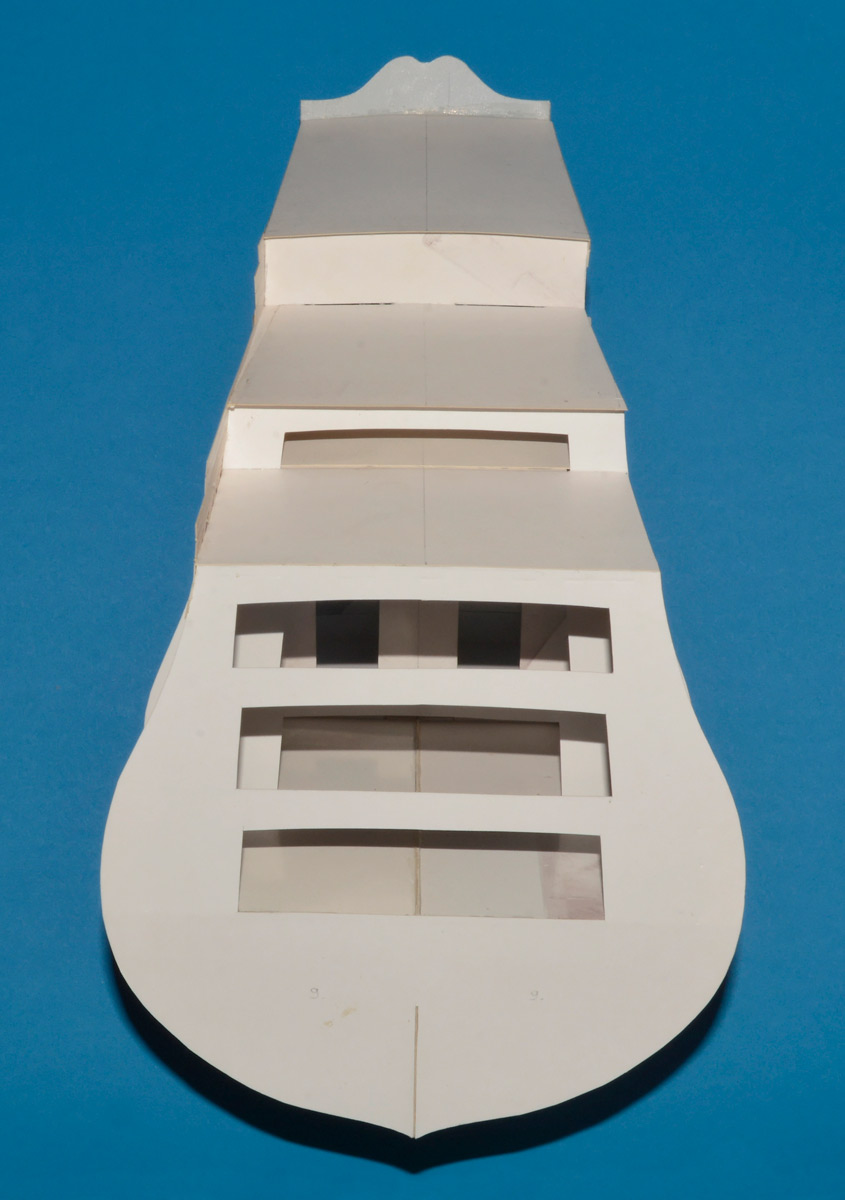

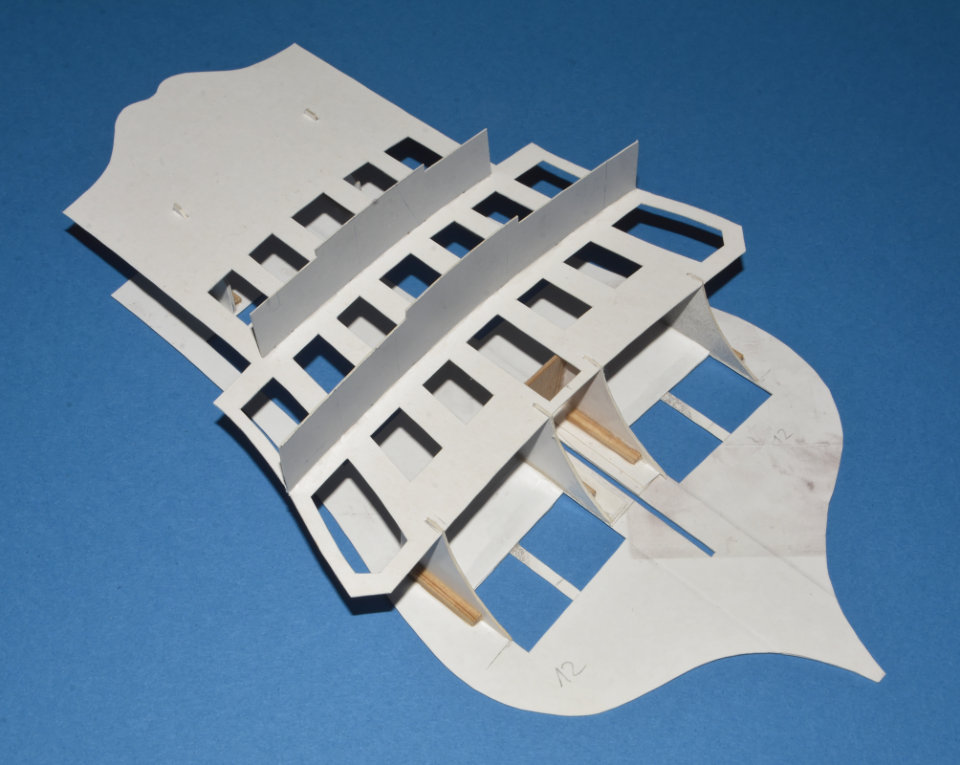

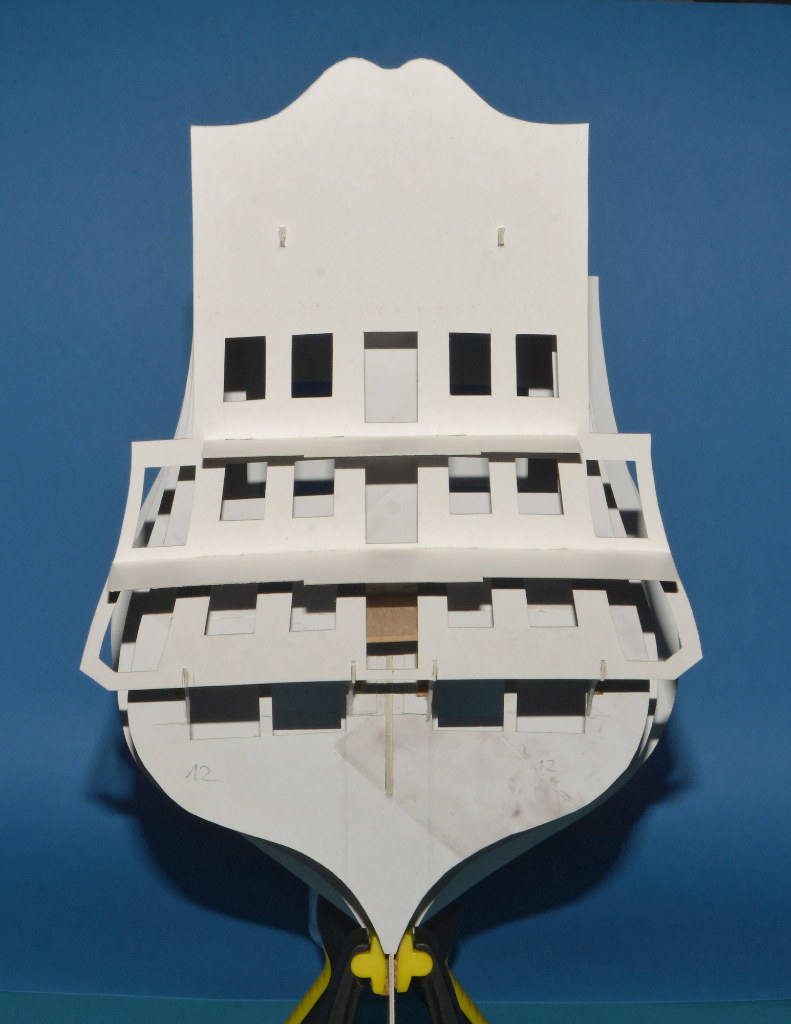

Przymiarka wyciętych elementów

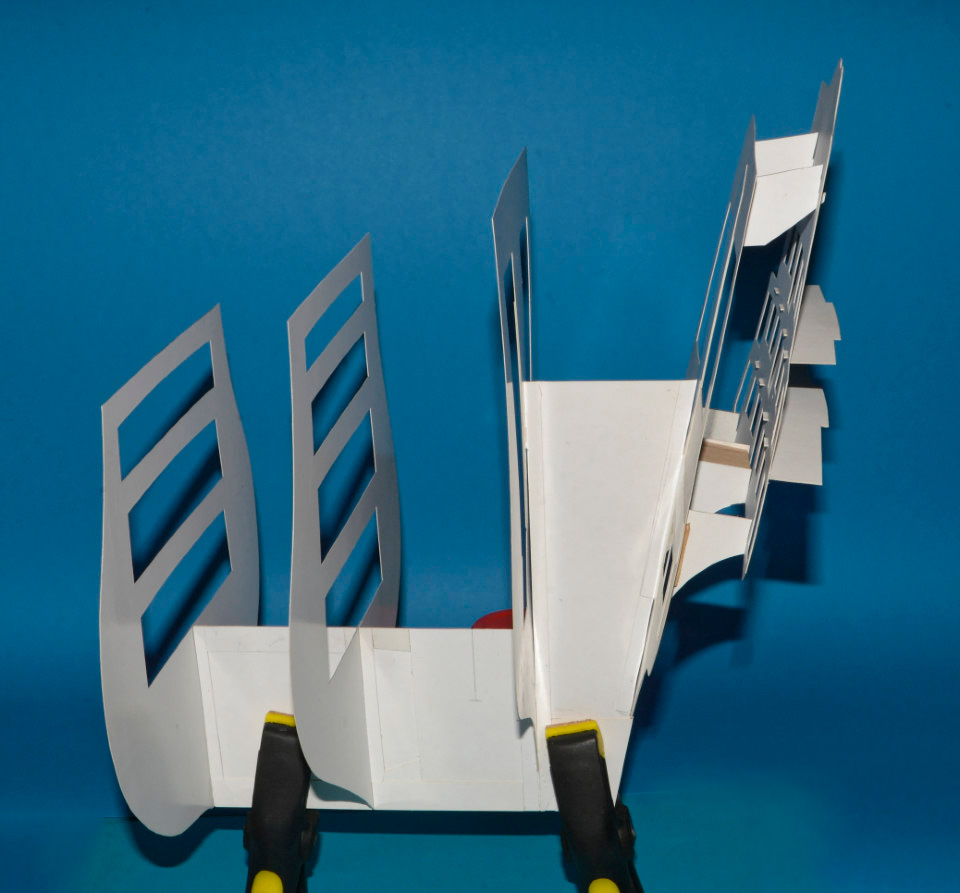

Wręgi są dość duże i jak widać w miejscach niewzmocnionych wiotkie, więc 9, 10, 11 i 12 jeszcze dodatkowo usztywnię.

cdn.

[Karrex]

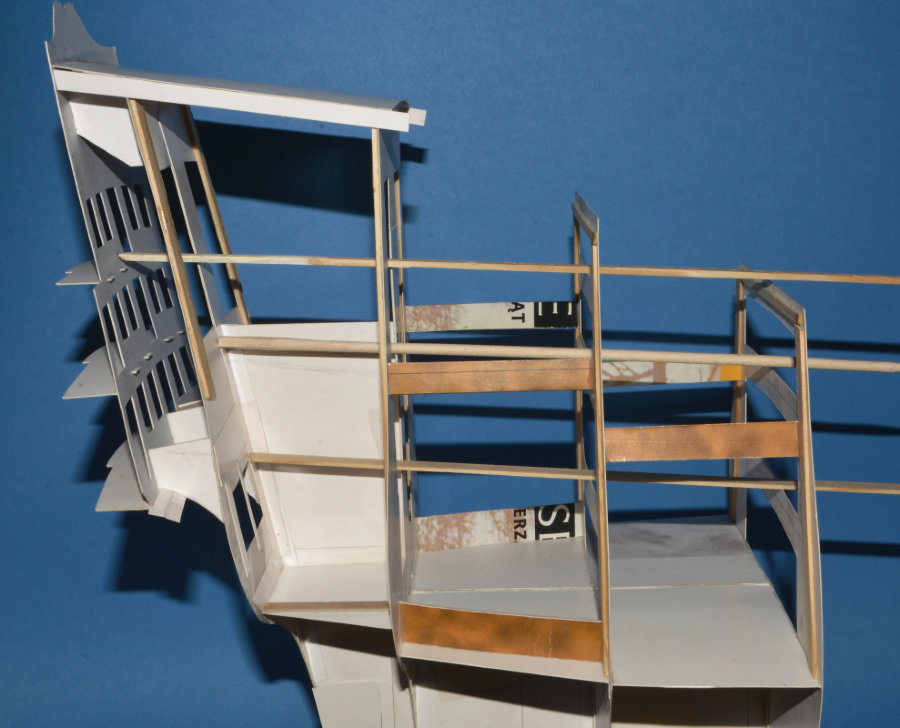

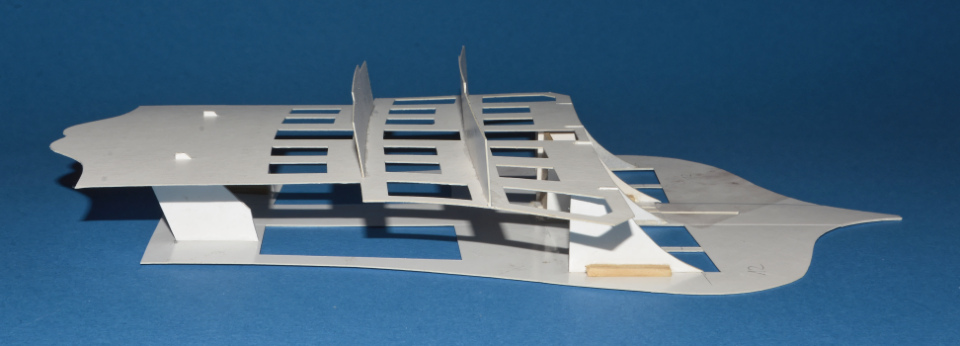

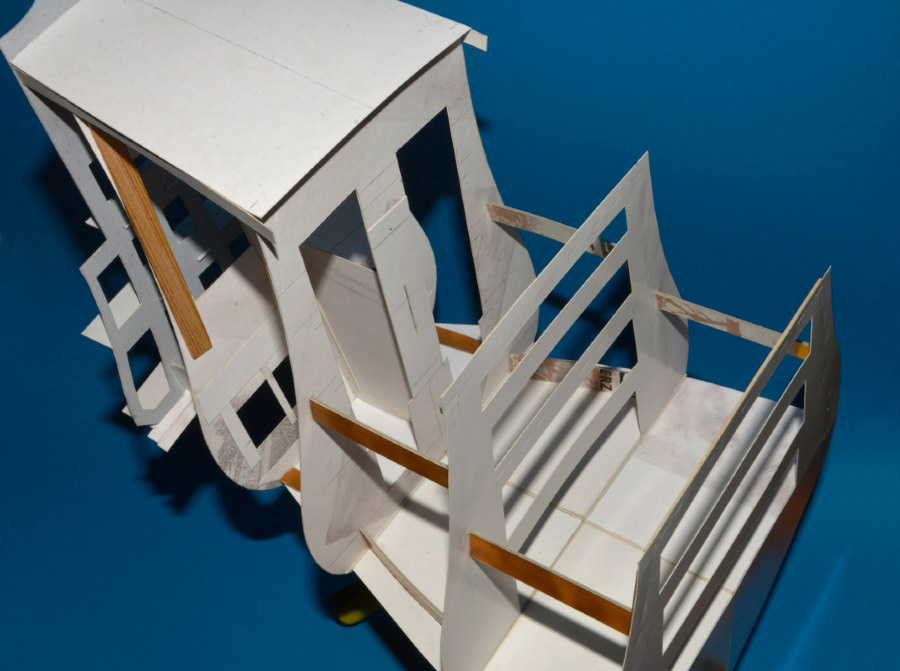

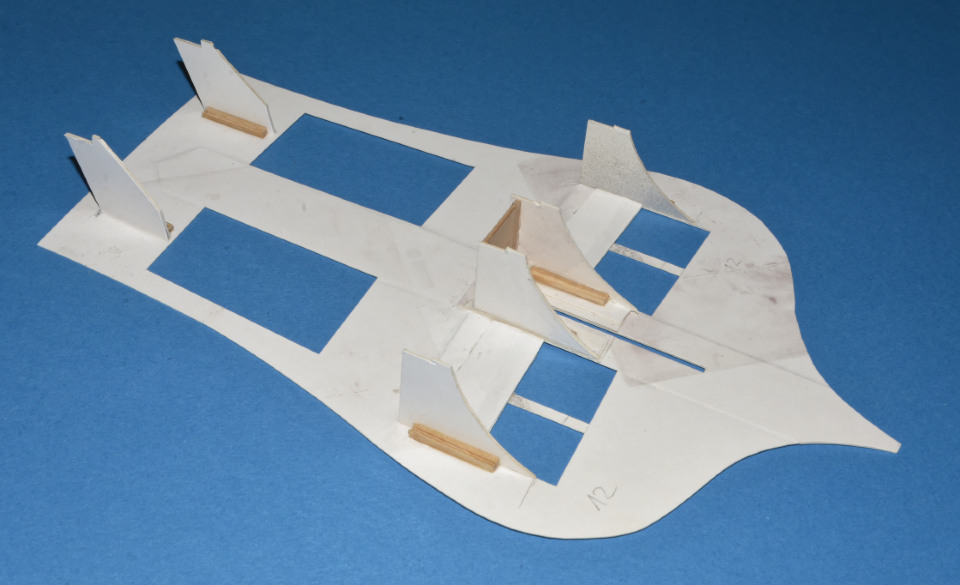

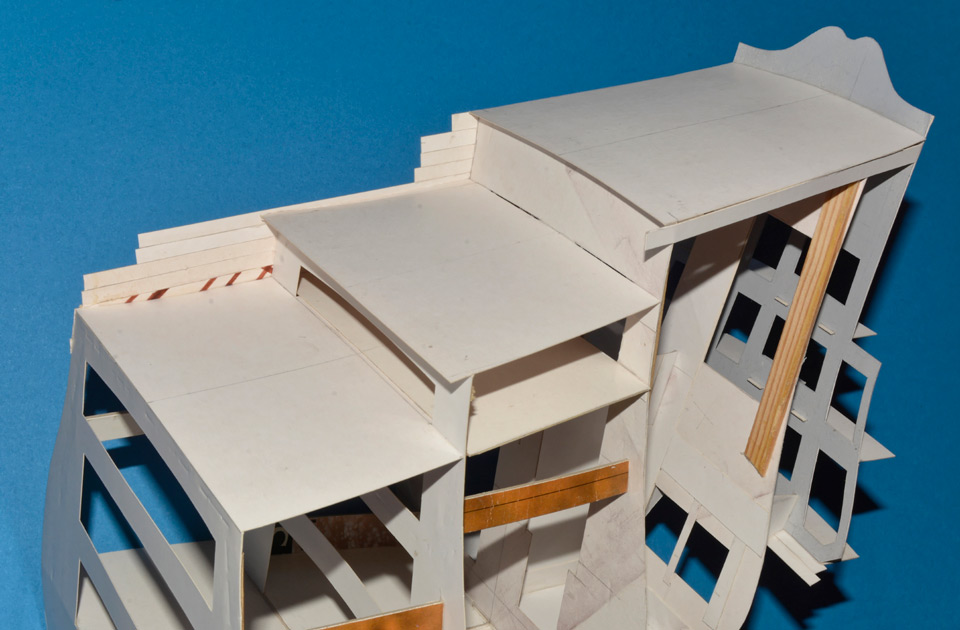

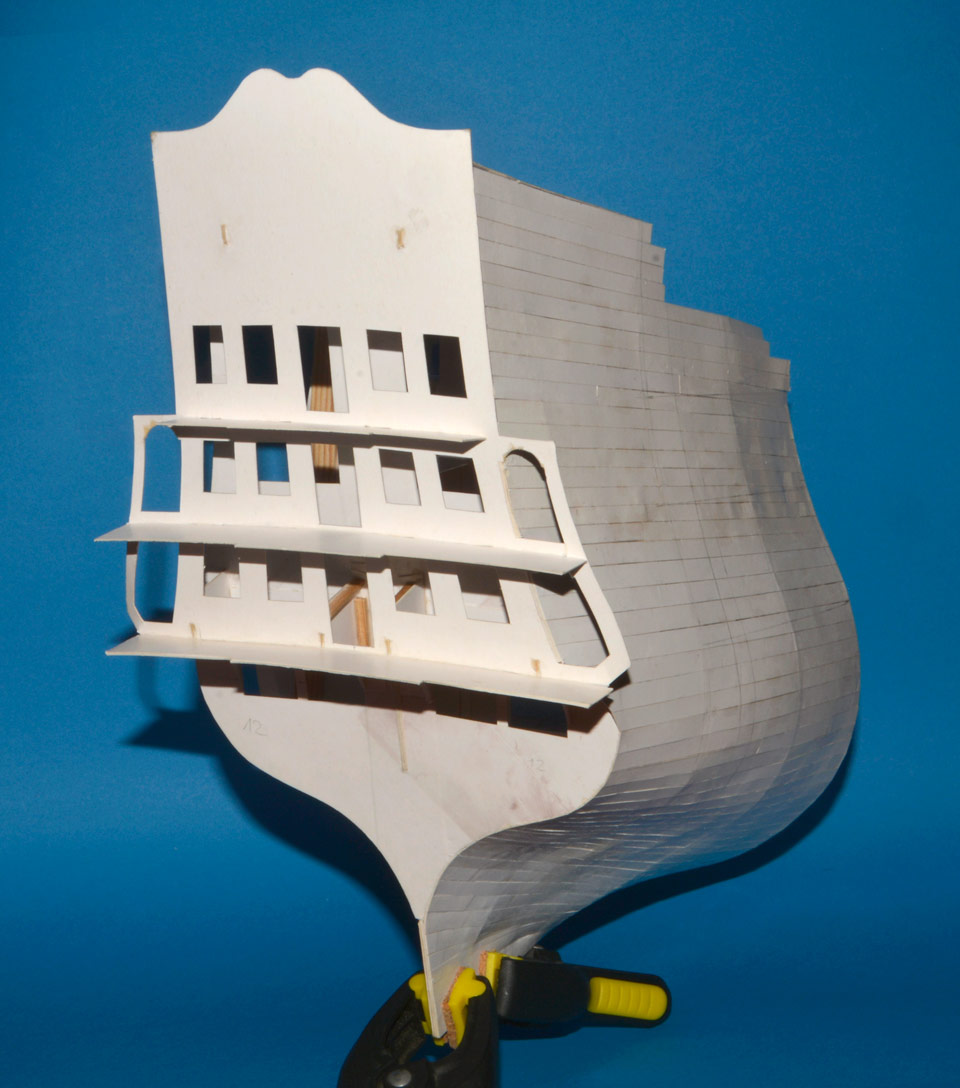

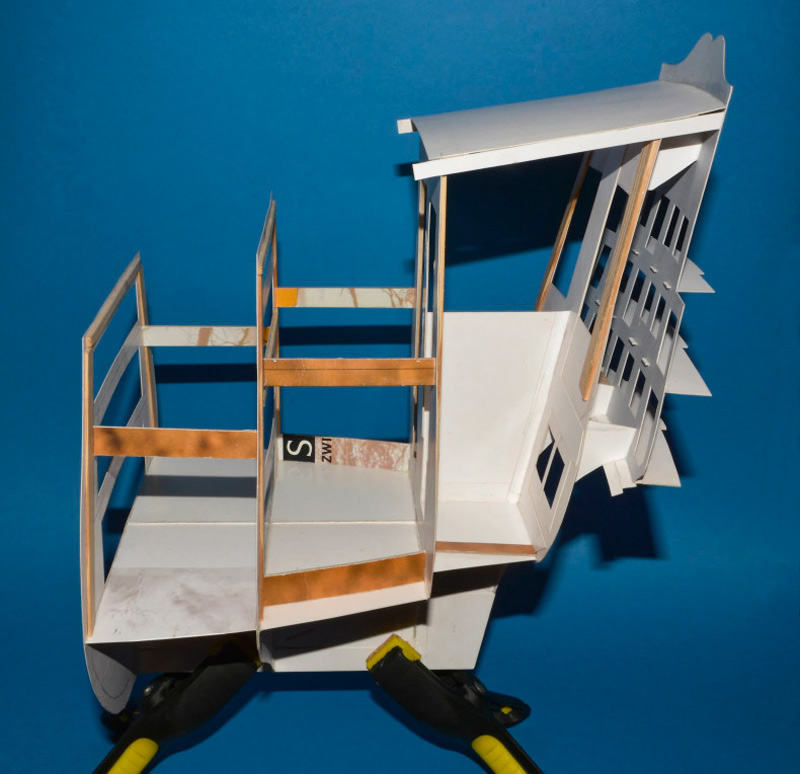

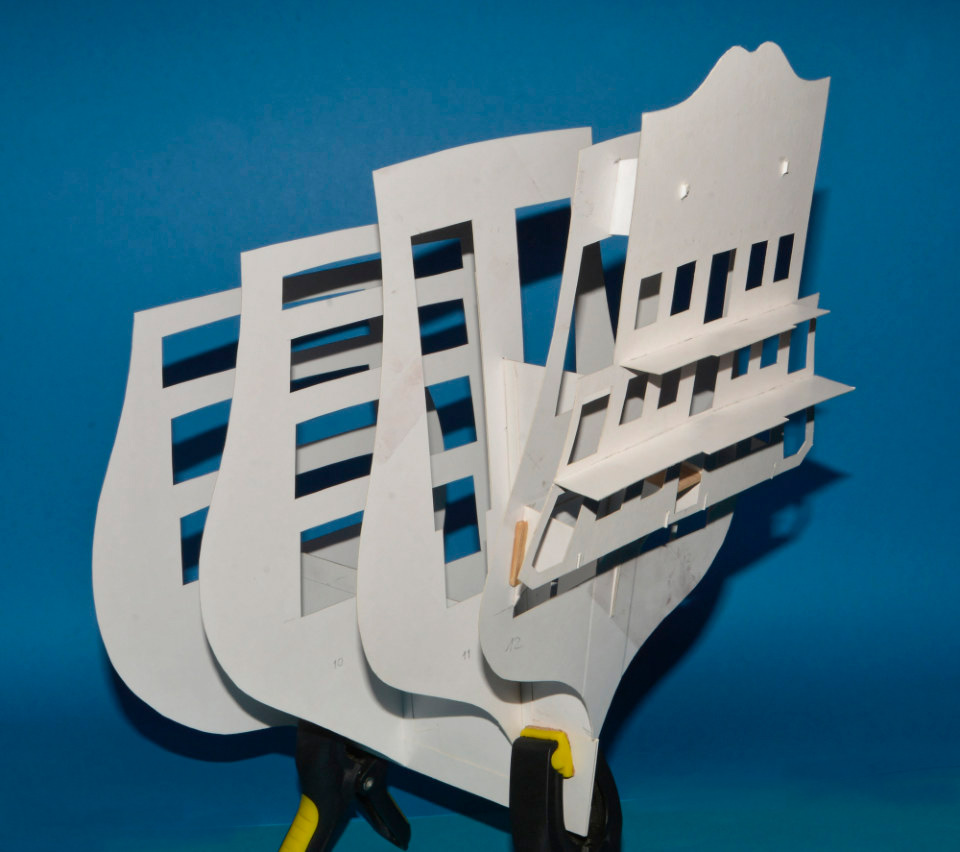

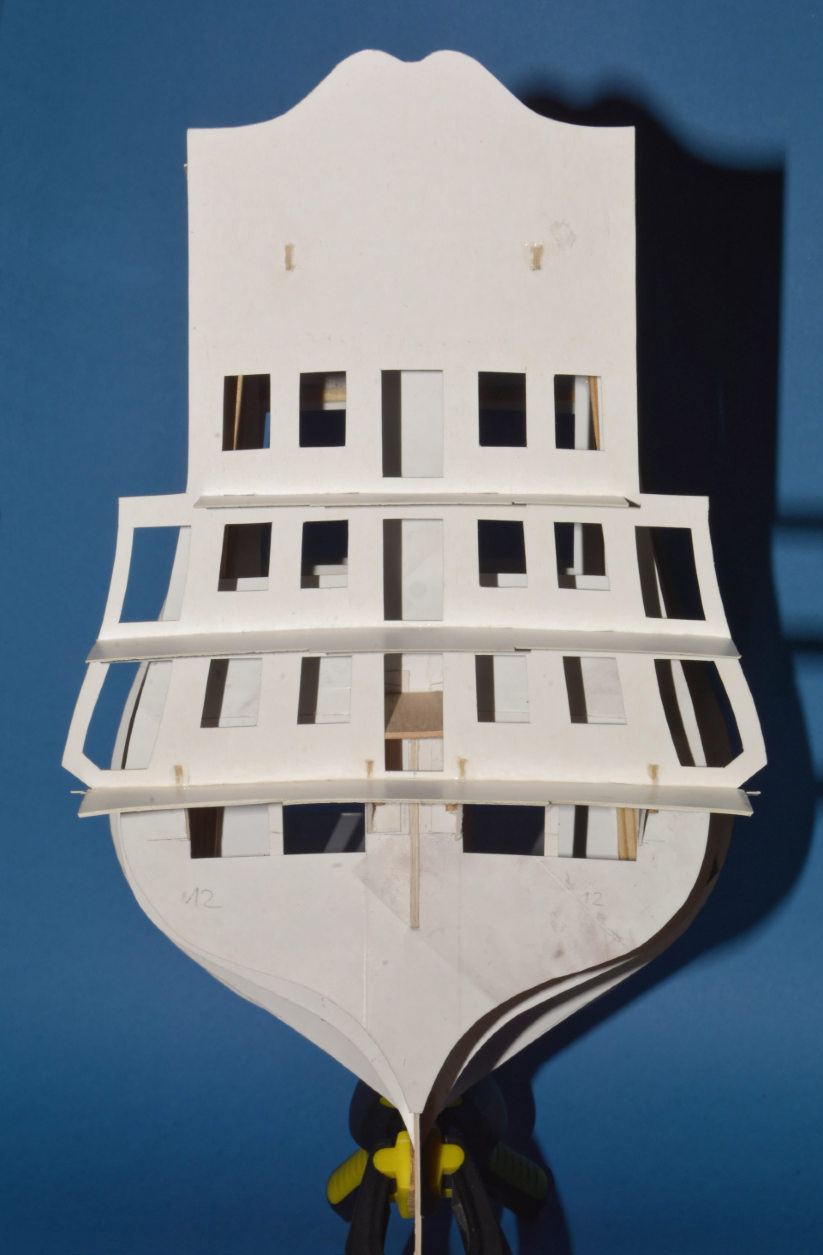

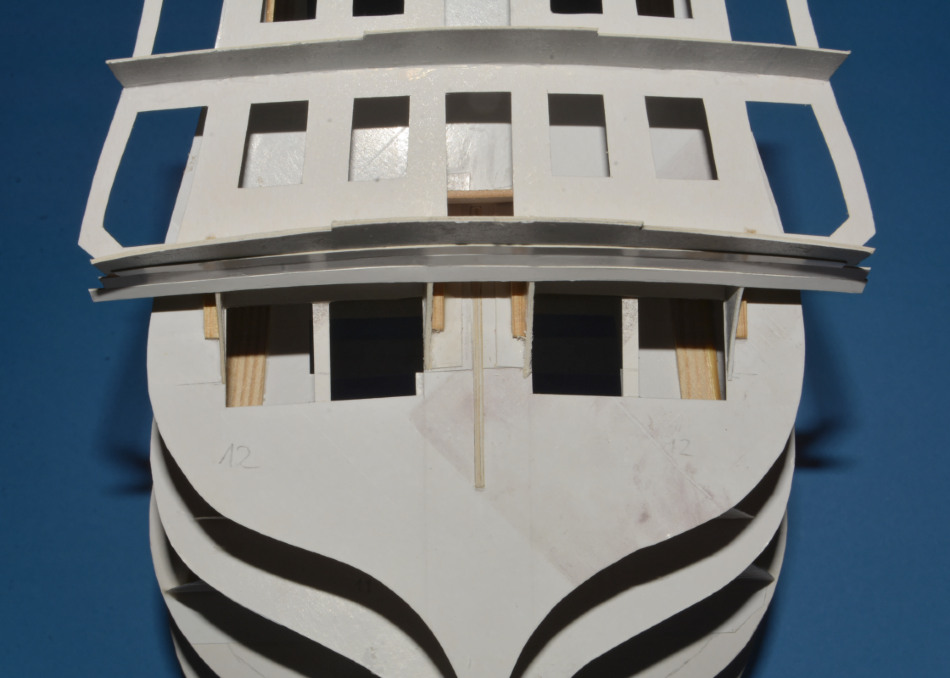

Wręgi podkleiłem listewkami, dodatkowo dla utrzymania odległości wkleiłem kartonowe dystanse, dolny pokład, dalej pokład rufówki i dolny balkon na pawęży.

W tej wersji rufówka jest bez falszburty, tylko z drewnianym relingiem. Do modelu docelowego to przeprojektuje - obniżę pokład.

dolny balkon

Pokłady ustanowione przez wręgi 9 i 10 nie pokrywają się z ich usytuowaniem na pawęży.
Gdybym robił otwartą sekcję, to też musiałbym przeprojektować te wręgi, obniżając pokładniki pierwszego (którego w kolekcji nie ma), drugiego i trzeciego pokładu.

cdn.

[Karrex]

Jako że jest to model testowy za bardzo nie przykładam się do poszywania, testuję jedynie czy da radę poszyć prostymi listewkami czy trzeba będzie profilować.

Dla lepszego ustabilizowania "bryły" wkleiłem wcześniej górne pokłady

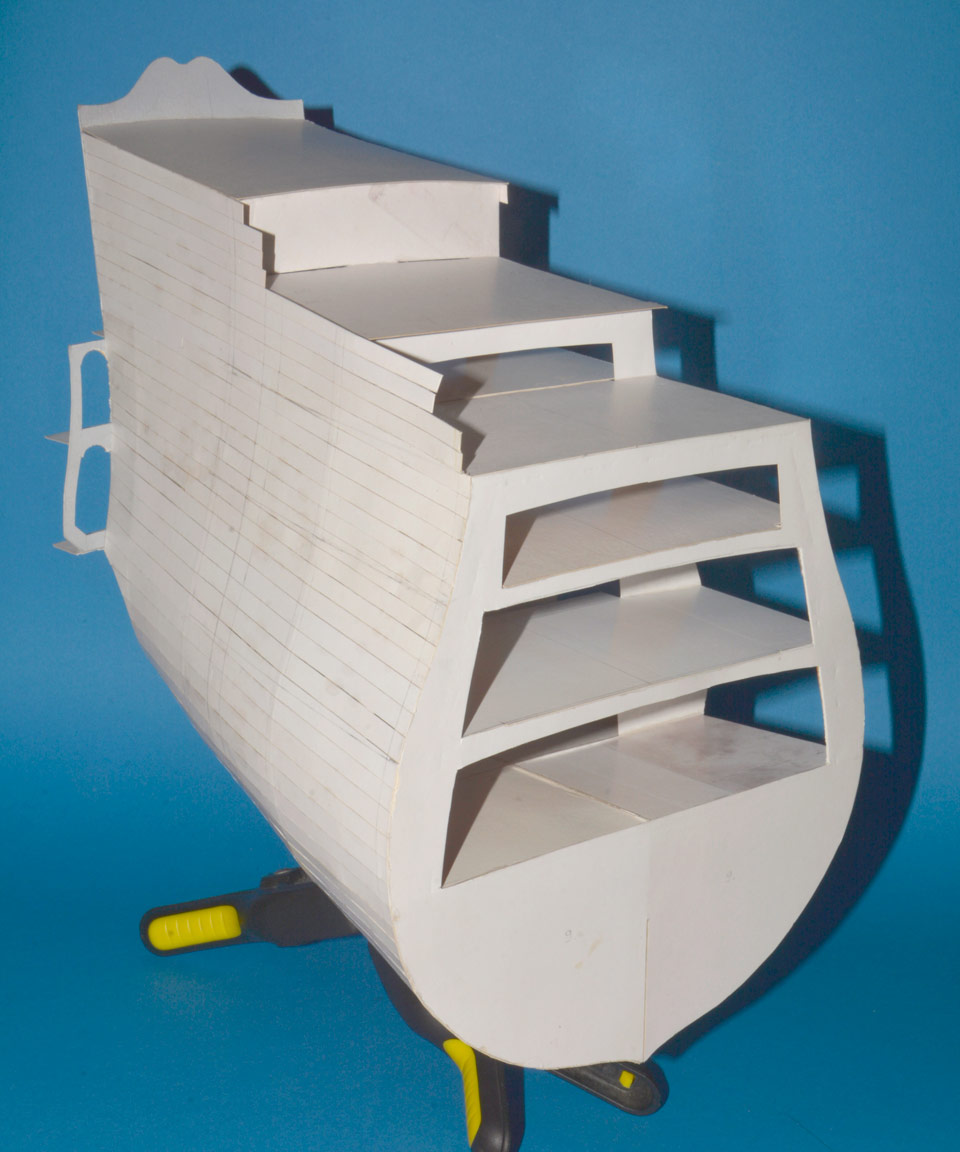

Bez problemów poszywa się prostymi paskami, jedyny mankament (do moich celów nieistotny ) - przy dociskaniu na wręgach robią się krowie żebra. Małą ilość wręg rekompensowałem dodatkowymi paskami.

Jak widać na kolejnym zdjęciu, w budowie uczestniczy materiał mocno poprodukcyjny.

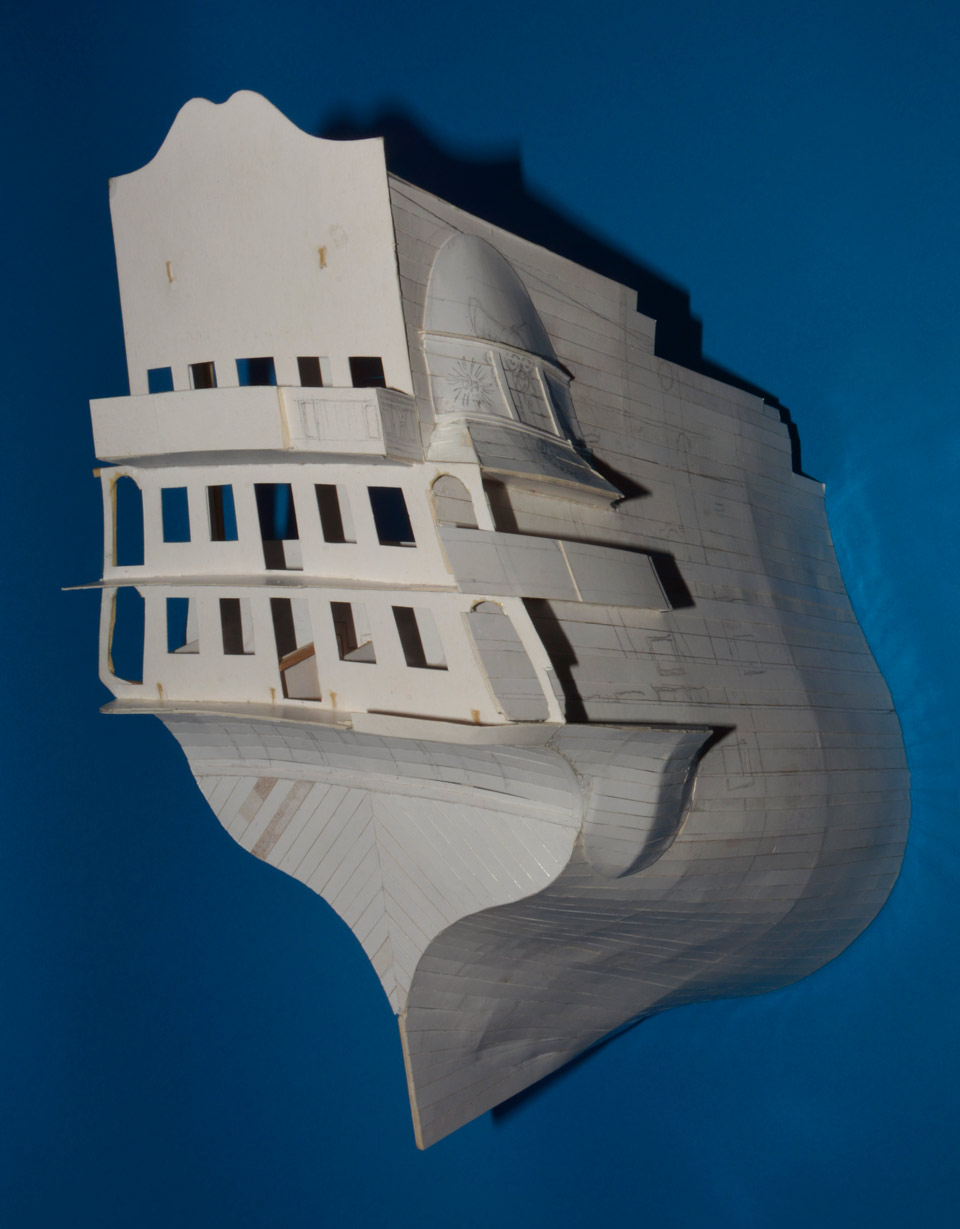

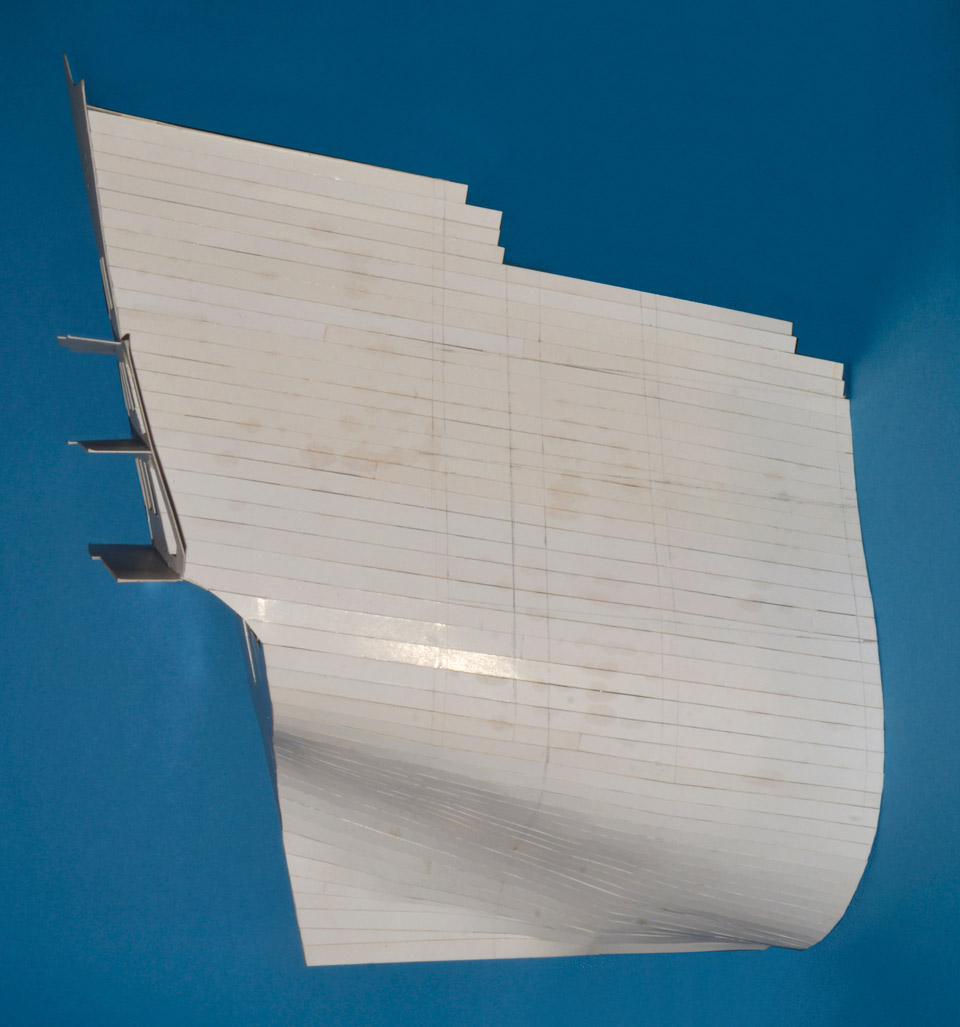

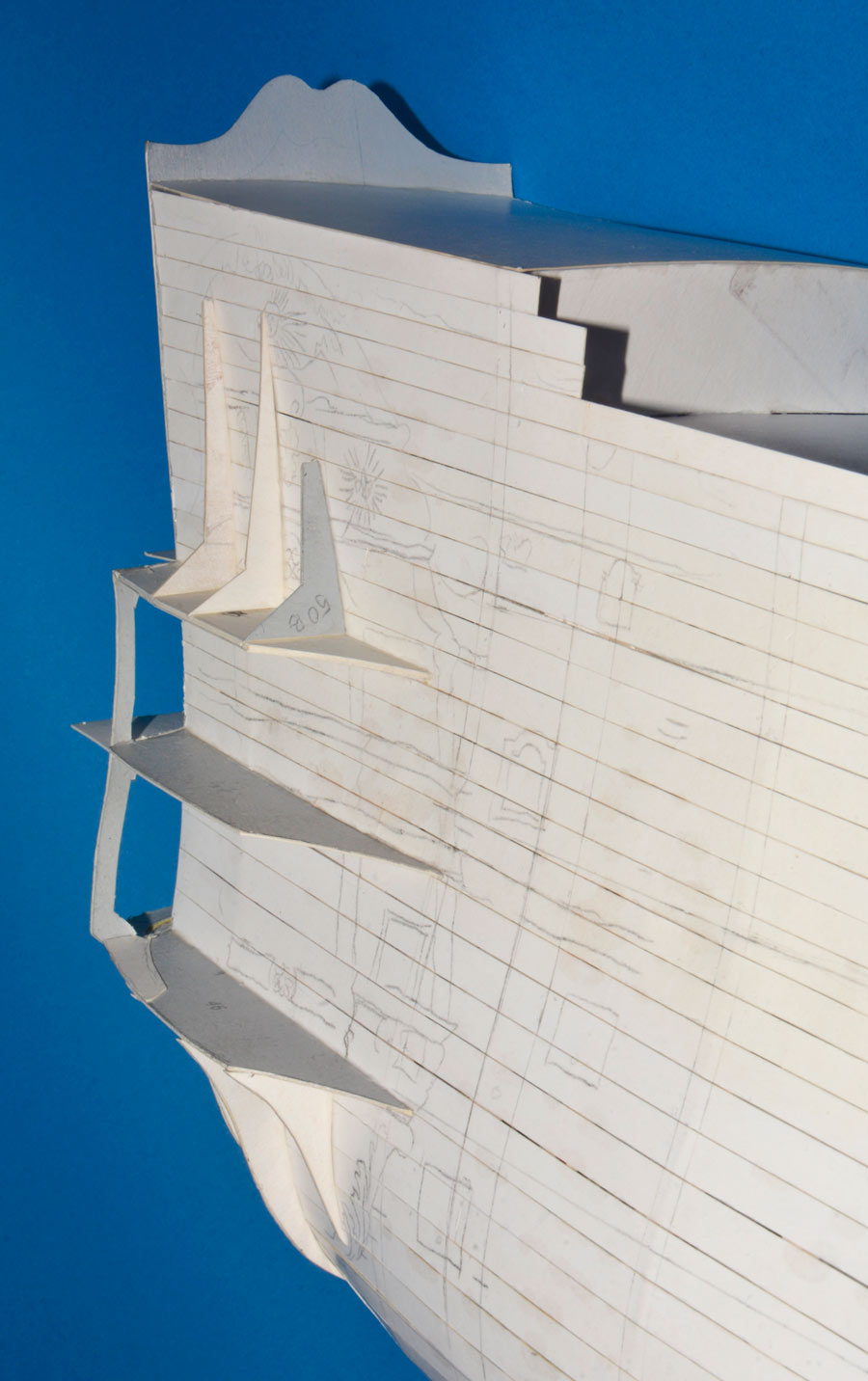

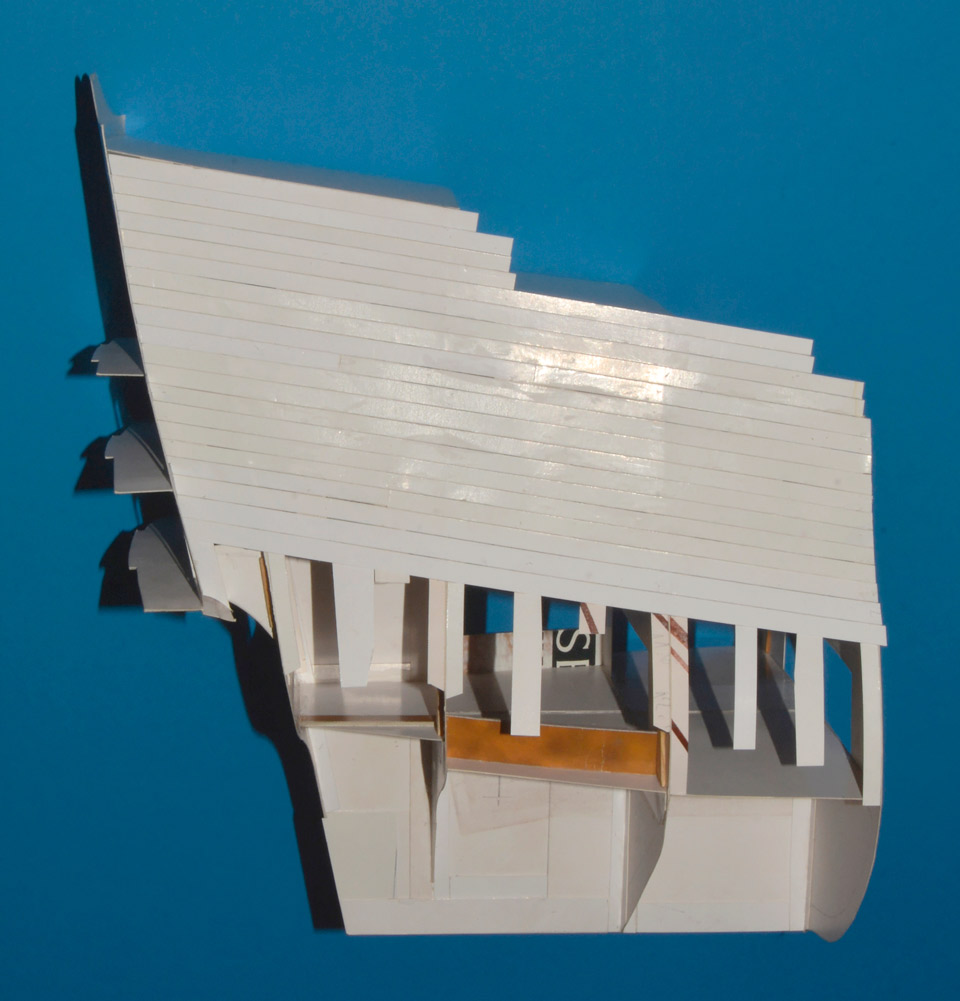

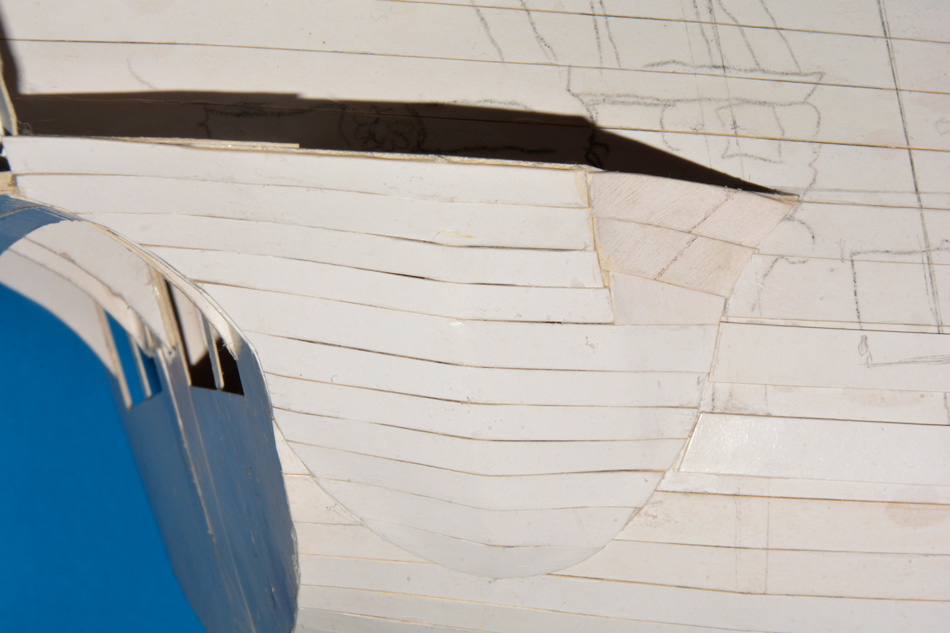

Poszyłem całą sterburtę (na oble i części dennej paski poszycia zwężałem ku pawęży, na dejwudzie odwrotnie), zaznaczyłem wręgi i wstępnie określiłem grubość sekcji - dwie linie pionowe po środku +/- pół centymetra.

po tej stronie nie obyło się bez klinów, przy poszywaniu właściwym tak nie będzie

cdn.

[Karrex]

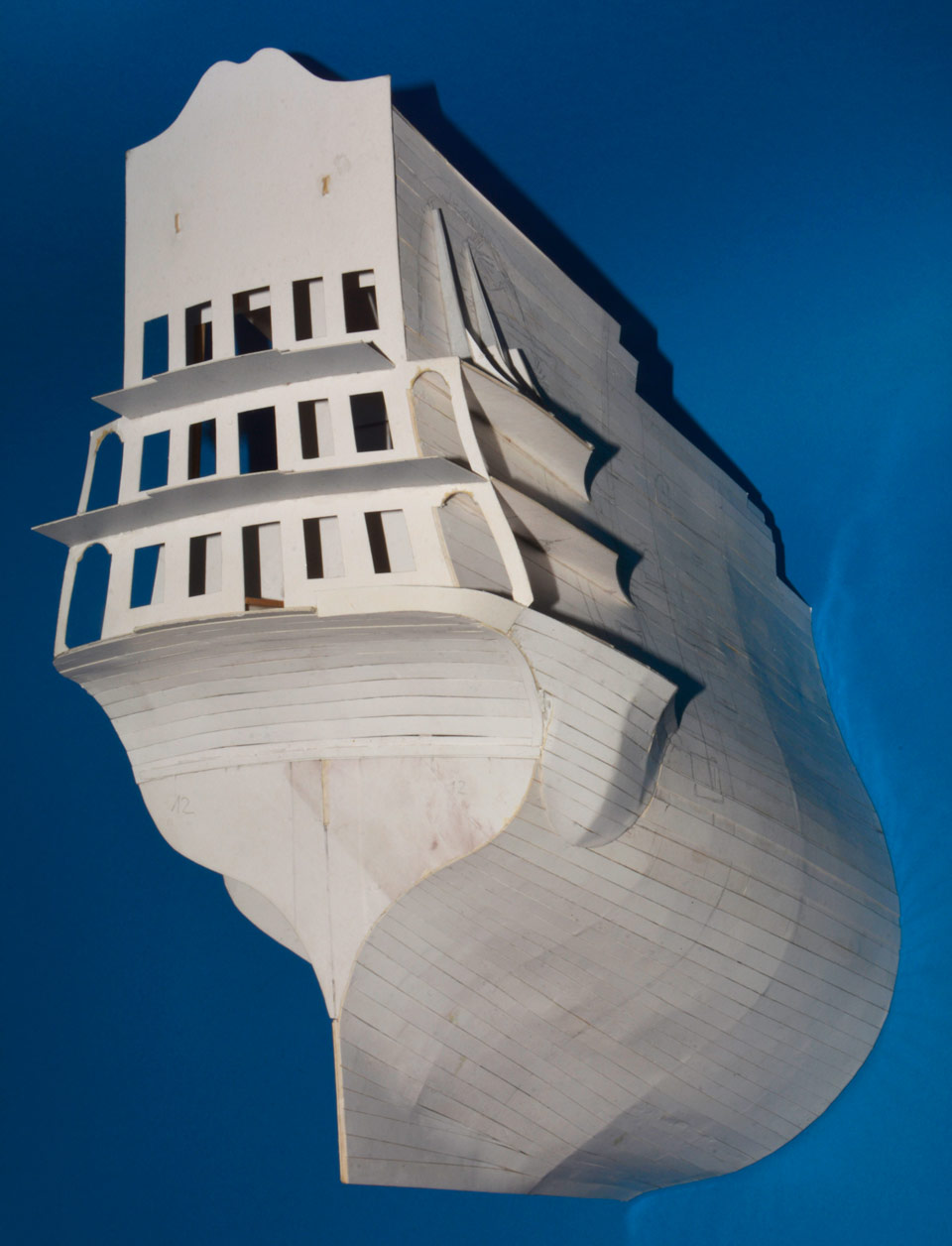

Nie przepadam za "papierzakami" , ale ten erzac modelu zaczyna wciągać
Z prac zbytecznych: wkleiłem kolejne fragmenty pokładów.

cdn.

[Karrex]

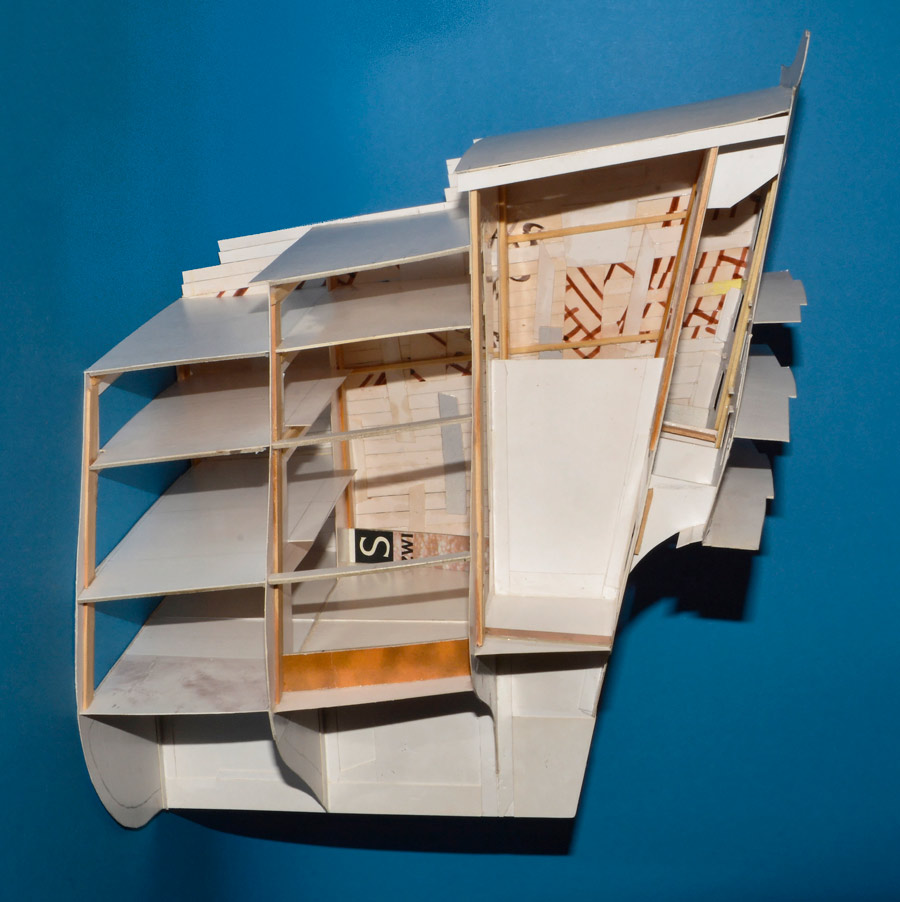

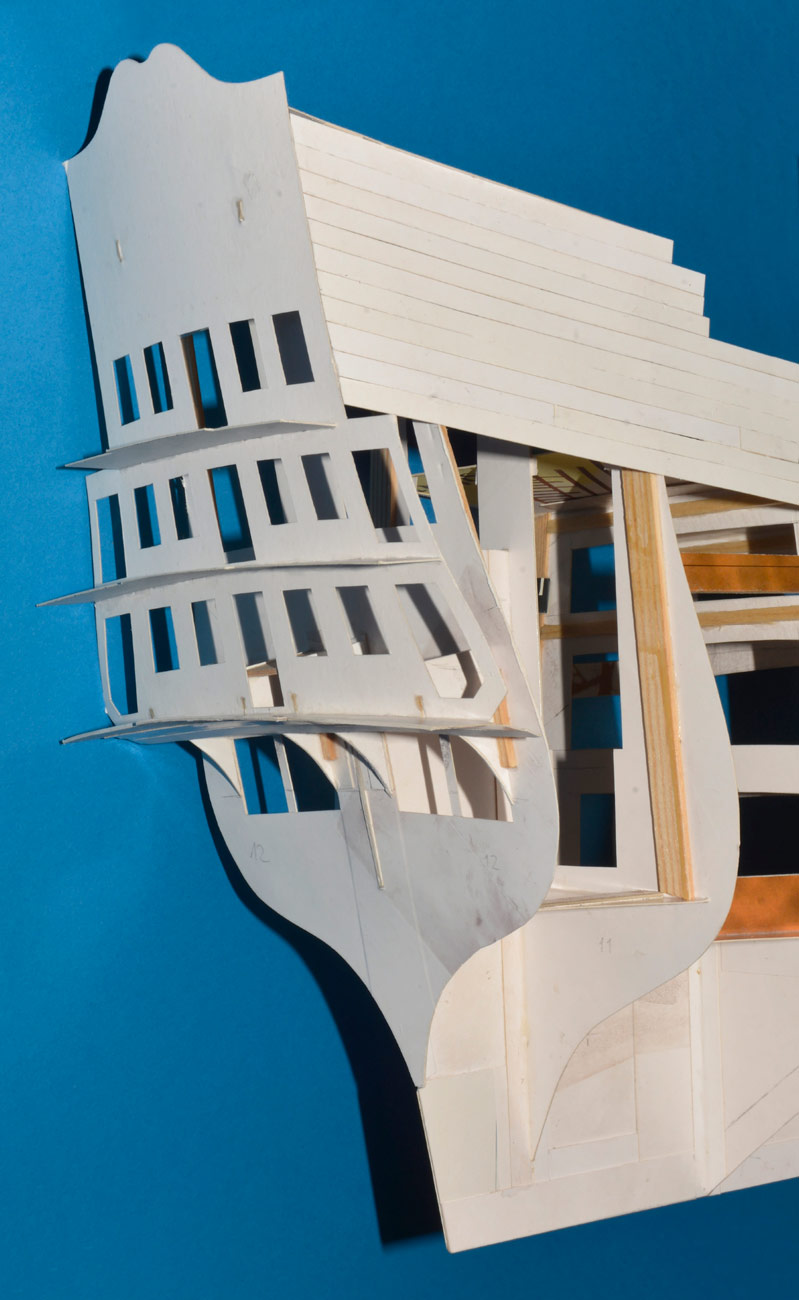

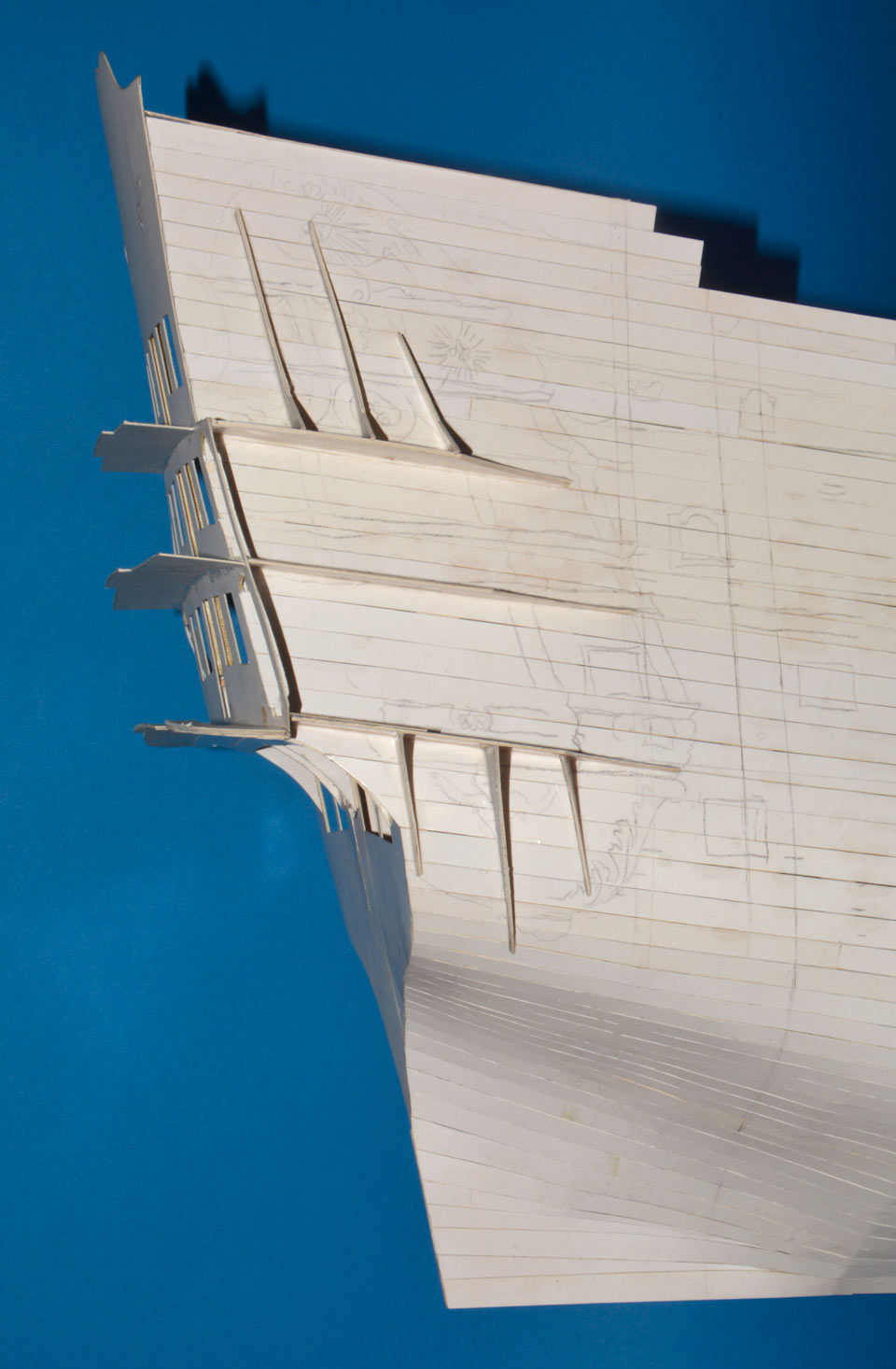

Balkony burtowe sterburty

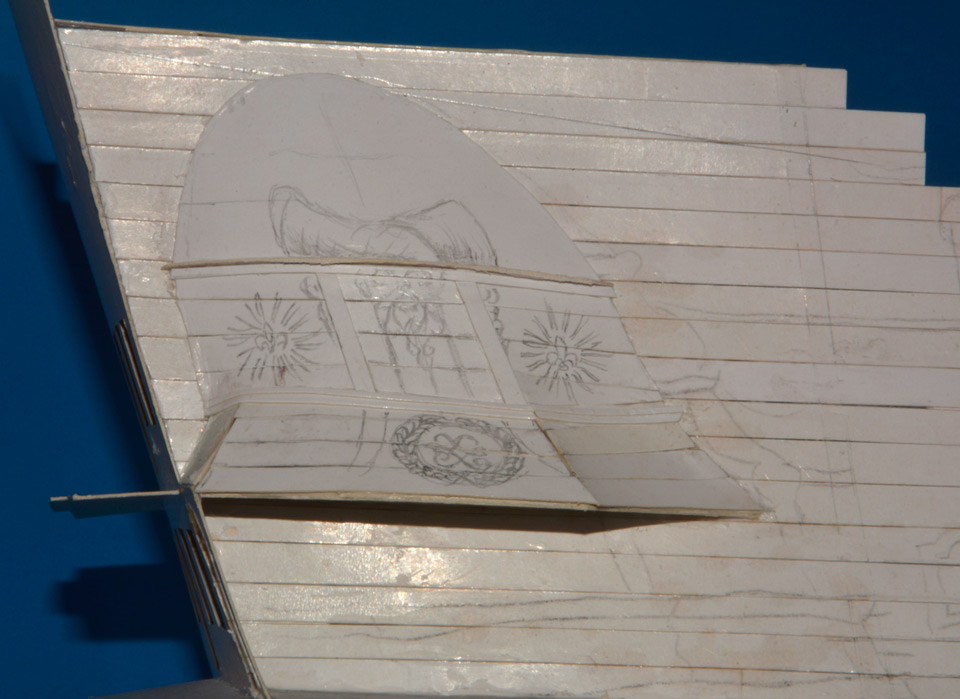

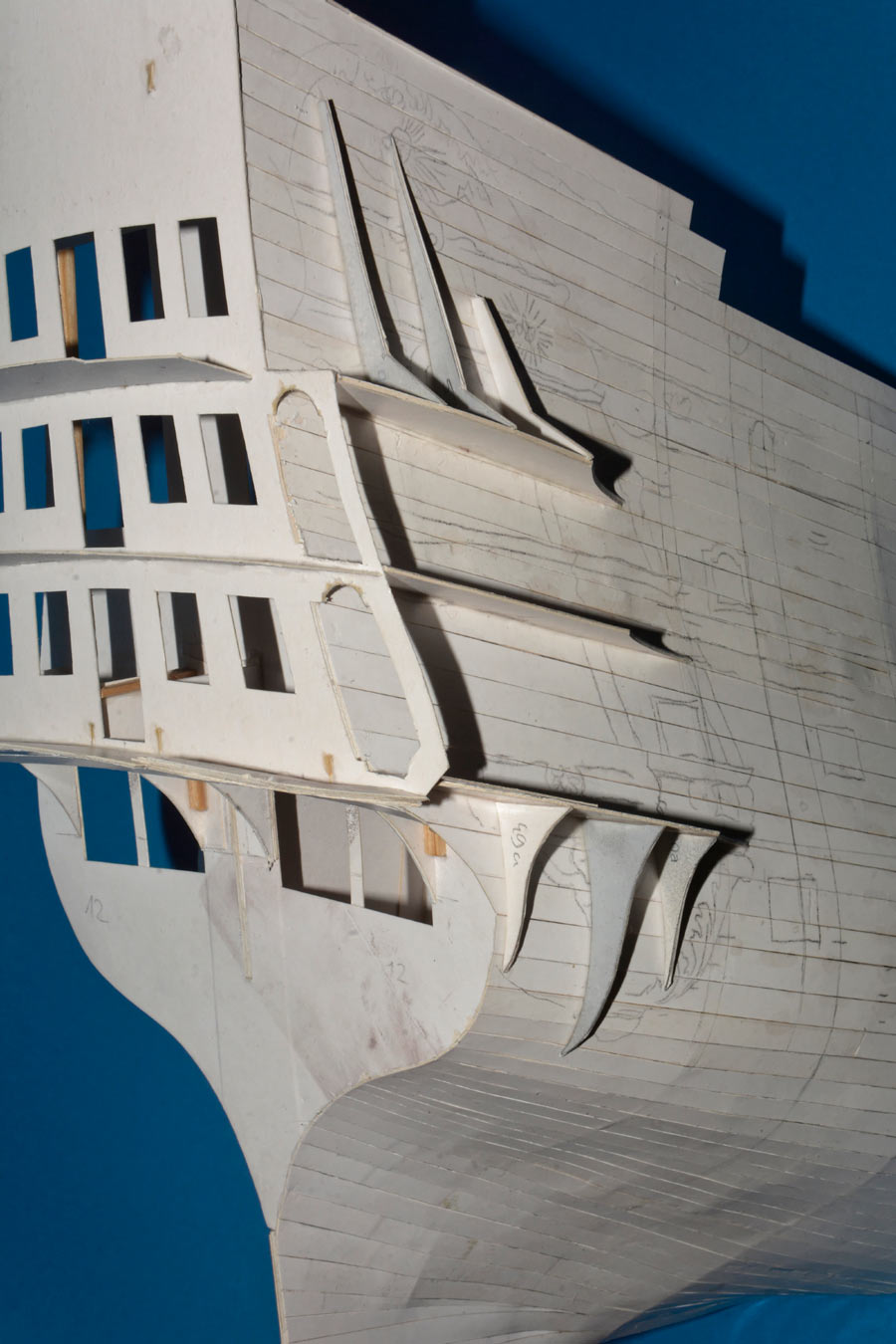

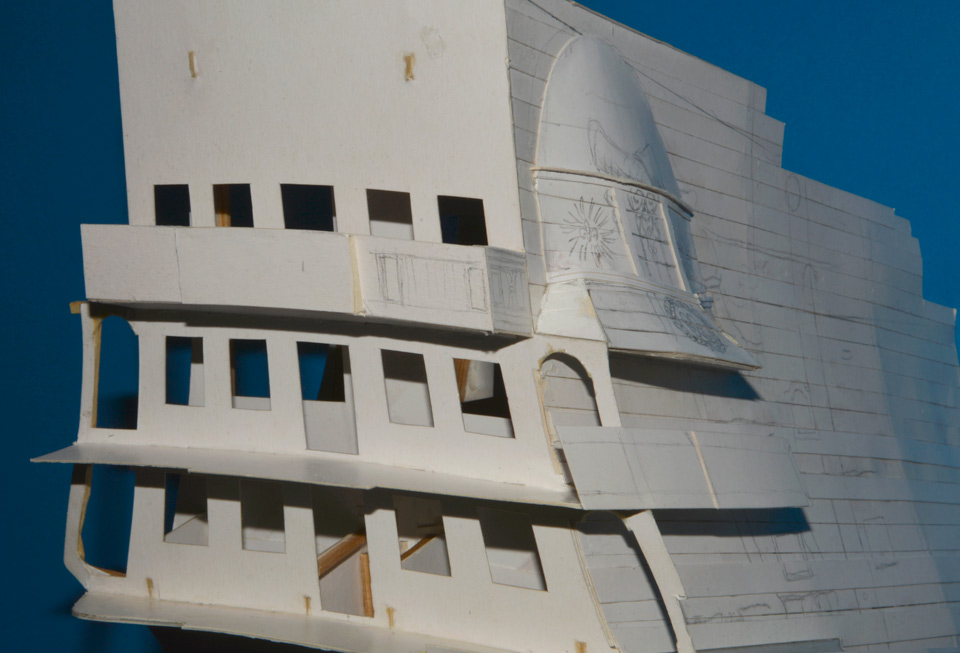

Na model nałożyłem wydruk wykusza w wersji Tannerona (zestaw Mantua-Sergal i plastikowy Hellera) - mniej więcej pokrywa się z moimi liniami, resztę trzeba będzie przeredagować.

Po przerysowaniu i korekcie linii, wkleiłem przygotowane w oparciu o zestaw Mantua-Sergal elementy platform i wzmocnień (nieco inne niż w kolekcji DeA).

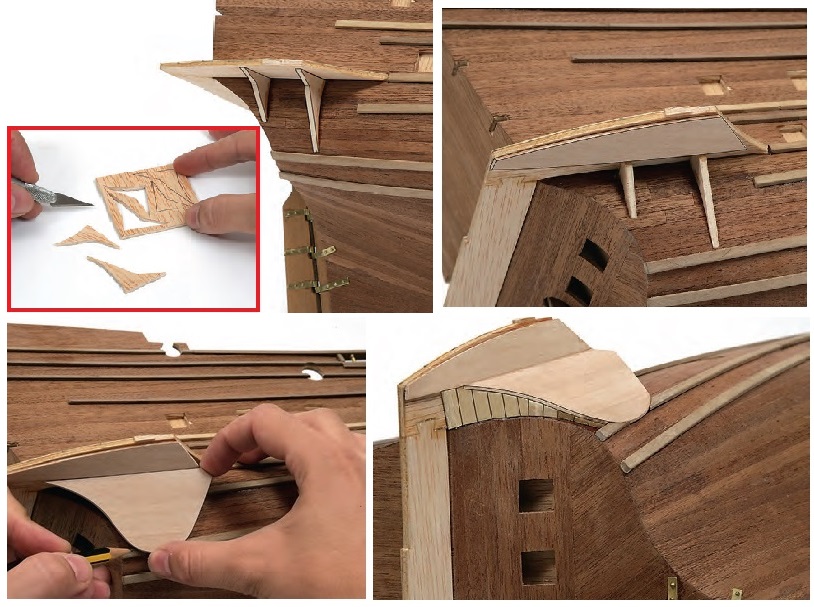

Fragmenty instrukcji DeA

kolekcja DeA

Wesołych Świąt

cdn.

[Karrex]

Okleiłem wspornik dolnego balkonu.

Łukowata krawędź daje trochę dziwną formę, która co prawda nie będzie kolidowała z rzeźbą i ornamentyką, jednak w modelu docelowym zrobię płynne wyoblenie, gdzie górna część będzie się zawierała w kształcie spodu balkonu, a nie szła po jego formie jak w tym próbnym.

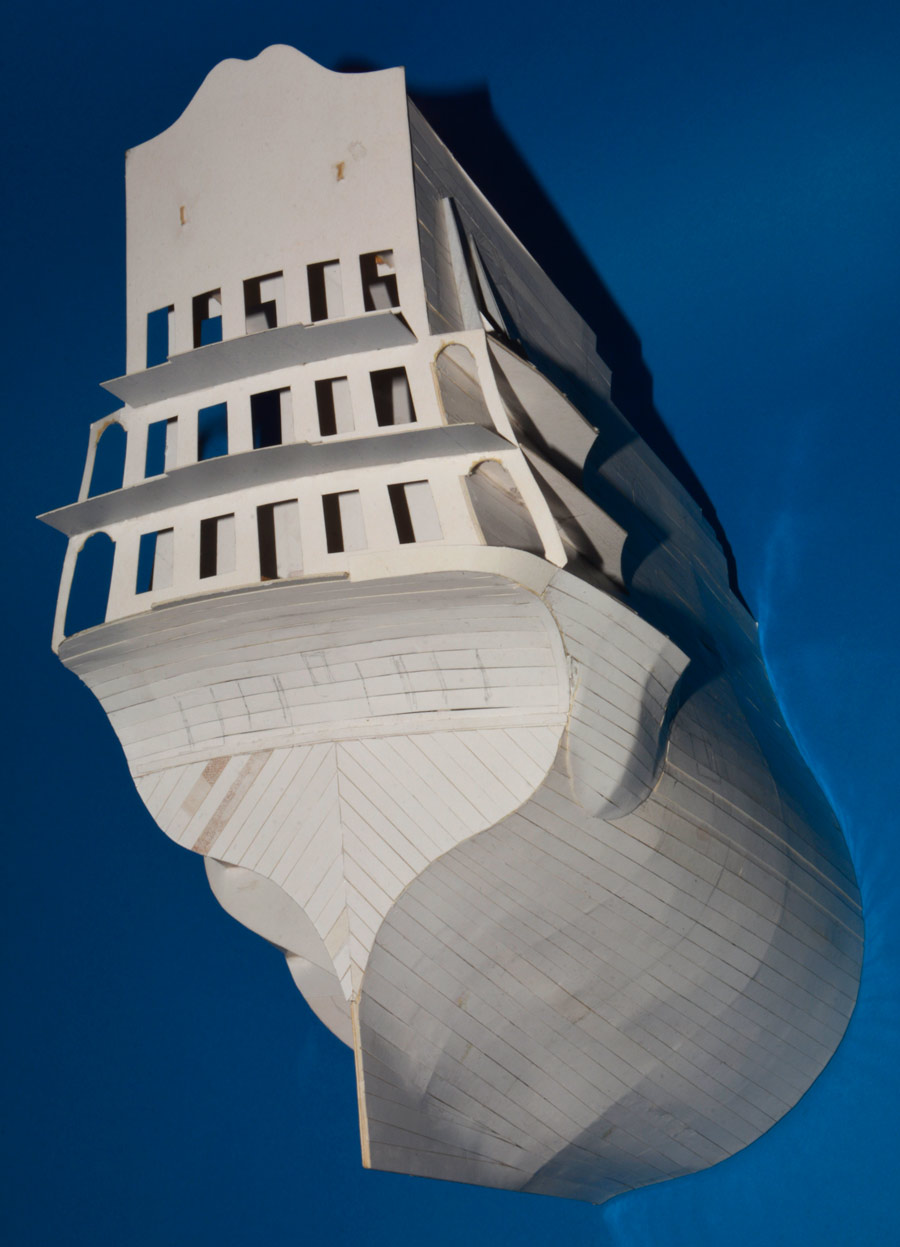

Tak mnie wciągnęła ta "zabawa z papierzakiem", że z rozpędu zacząłem oklejać nawis galerii i pawęż.

I jakby ktoś nie zauważył na zdjęciach, to ze zbytecznych prac są jeszcze paski listew odbojowych.

NAJLEPSZEGO W NOWYM ROKU

cdn.

[Karrex]

HEŁM BOCZNEGO BALKONU

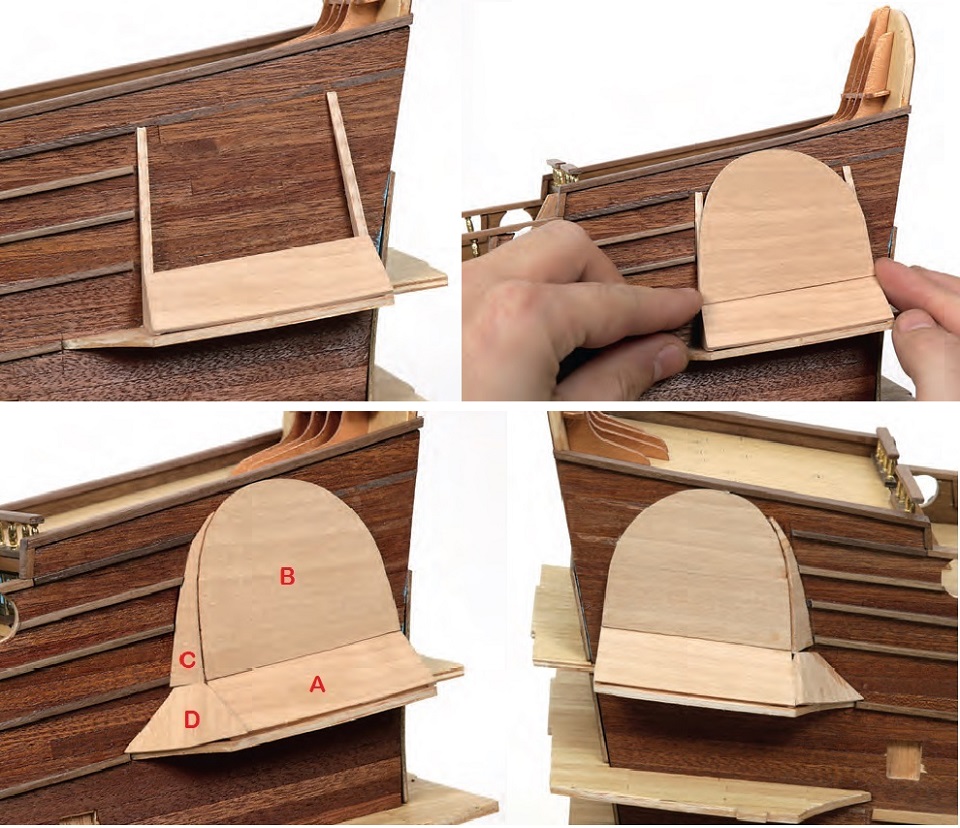

W kolekcji DeA (co wiemy ze "starych" zachodnich instrukcji) hełm jest w zasadzie płaski. Składa się z czterech elementów plus dwa wsporniki, z których jeden jest ścianką boczną hełmu.

Jak to będzie w nowej wersji kolekcji (wydawanej obecnie na zachodzie i Rosji) nie wiem, gdyż jeszcze nie doszli do tego etapu - szkoda, bo muszę improwizować .
Mój hełm docelowo będzie obły, w próbnym lekko zagina się na wspornikach.

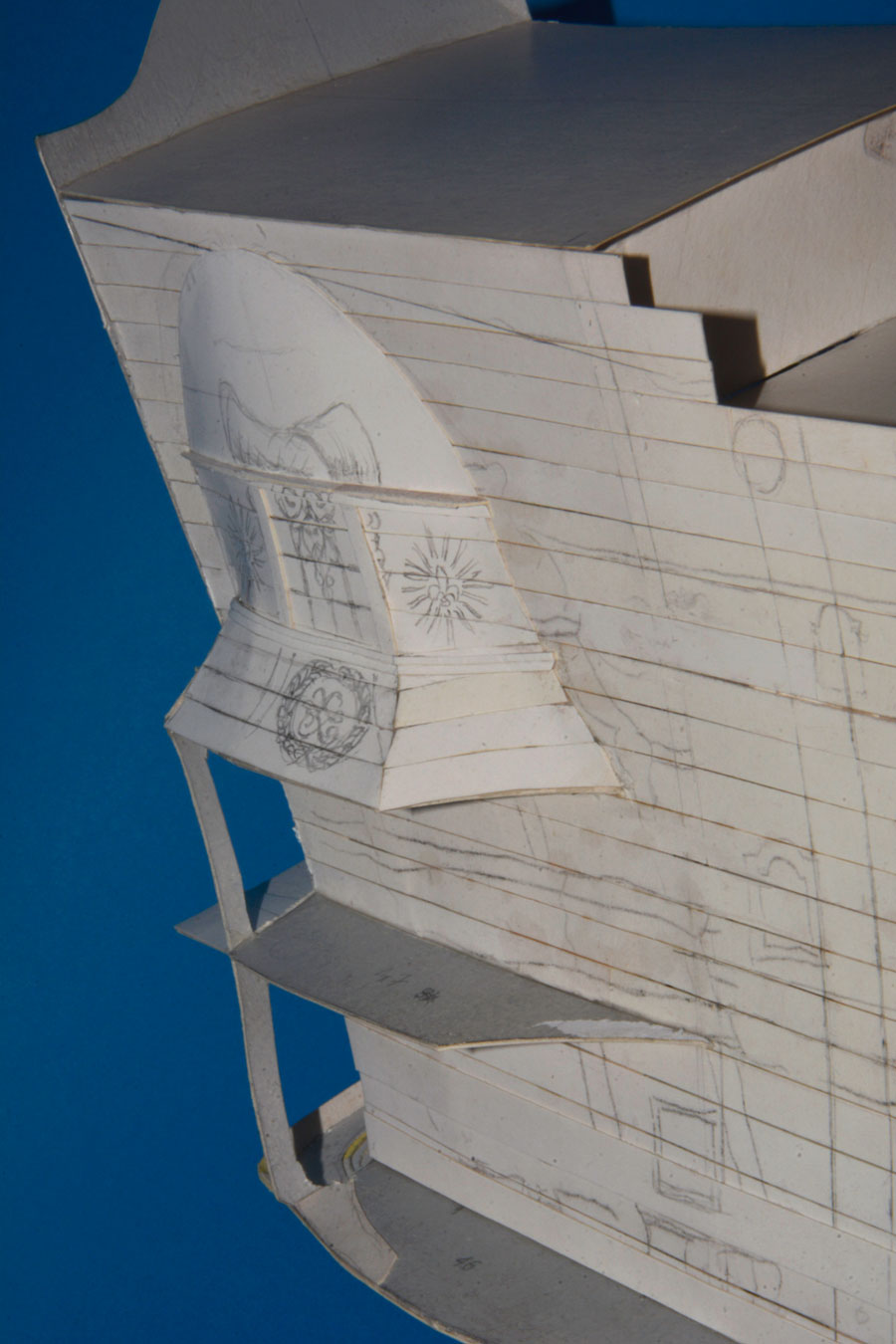

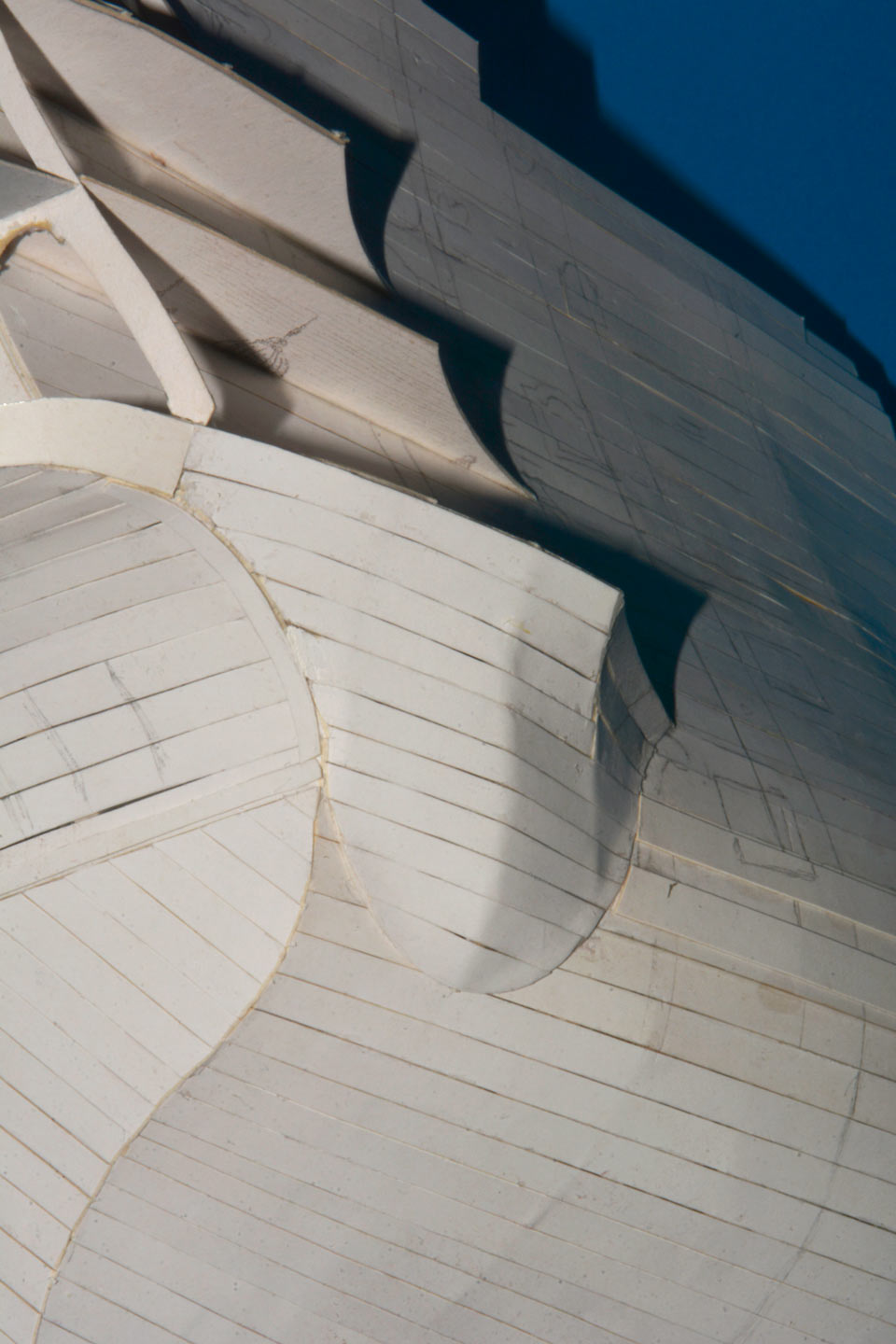

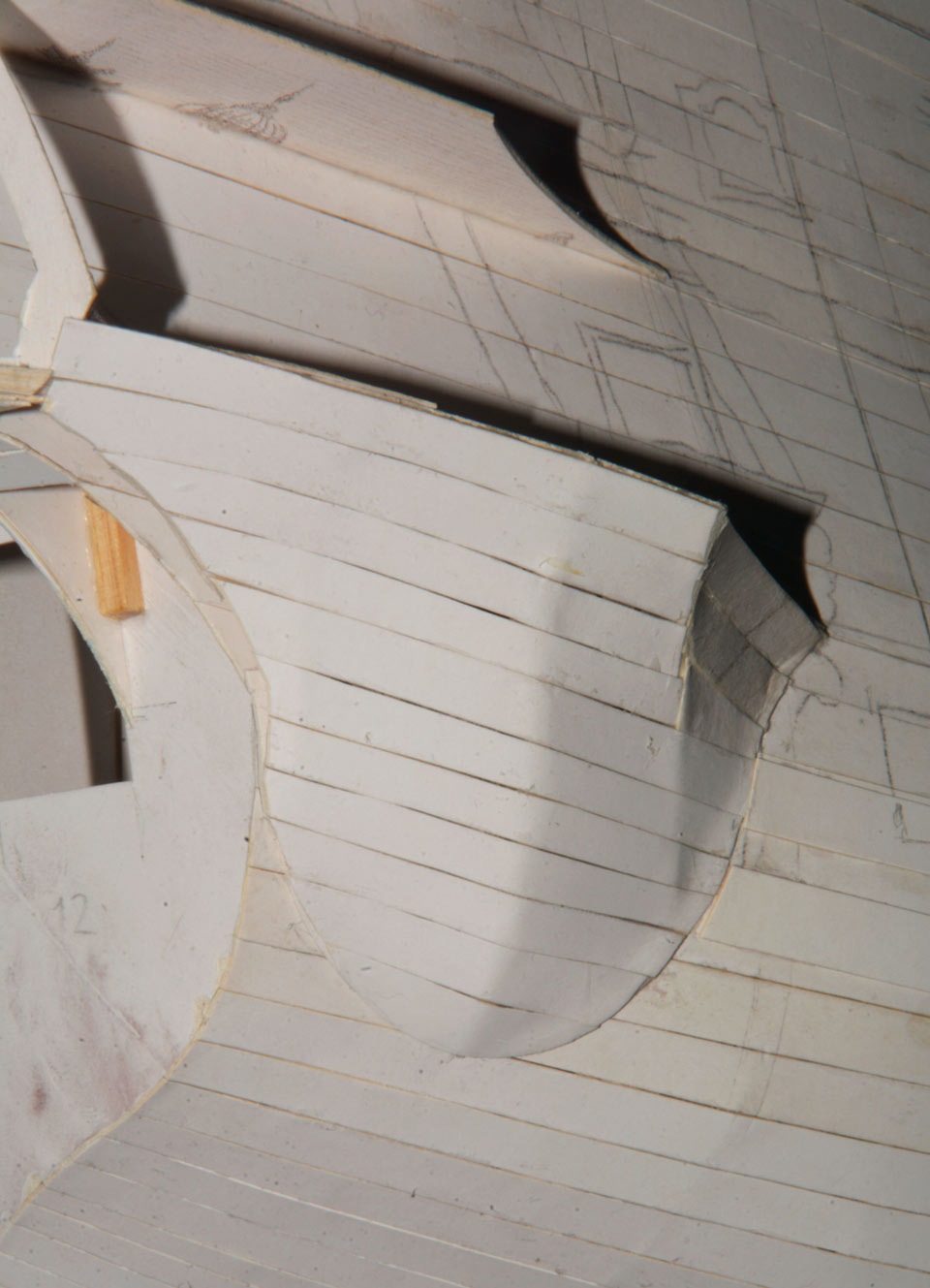

Podobnie jak dół, dolną część hełmu wykusza zacząłem oklejać paskami, trzymając się kształtu podstawy,

jednak w trakcie prac zmieniłem elementy wspornikowe, gdyż środkowy wspornik wychodzi w centrum okna i w górnej części okleiłem jednym wyprofilowanym (obłym) elementem.

W modelu docelowym będę robił okno a nie atrapę, stąd inne rozwiązanie wsporników.

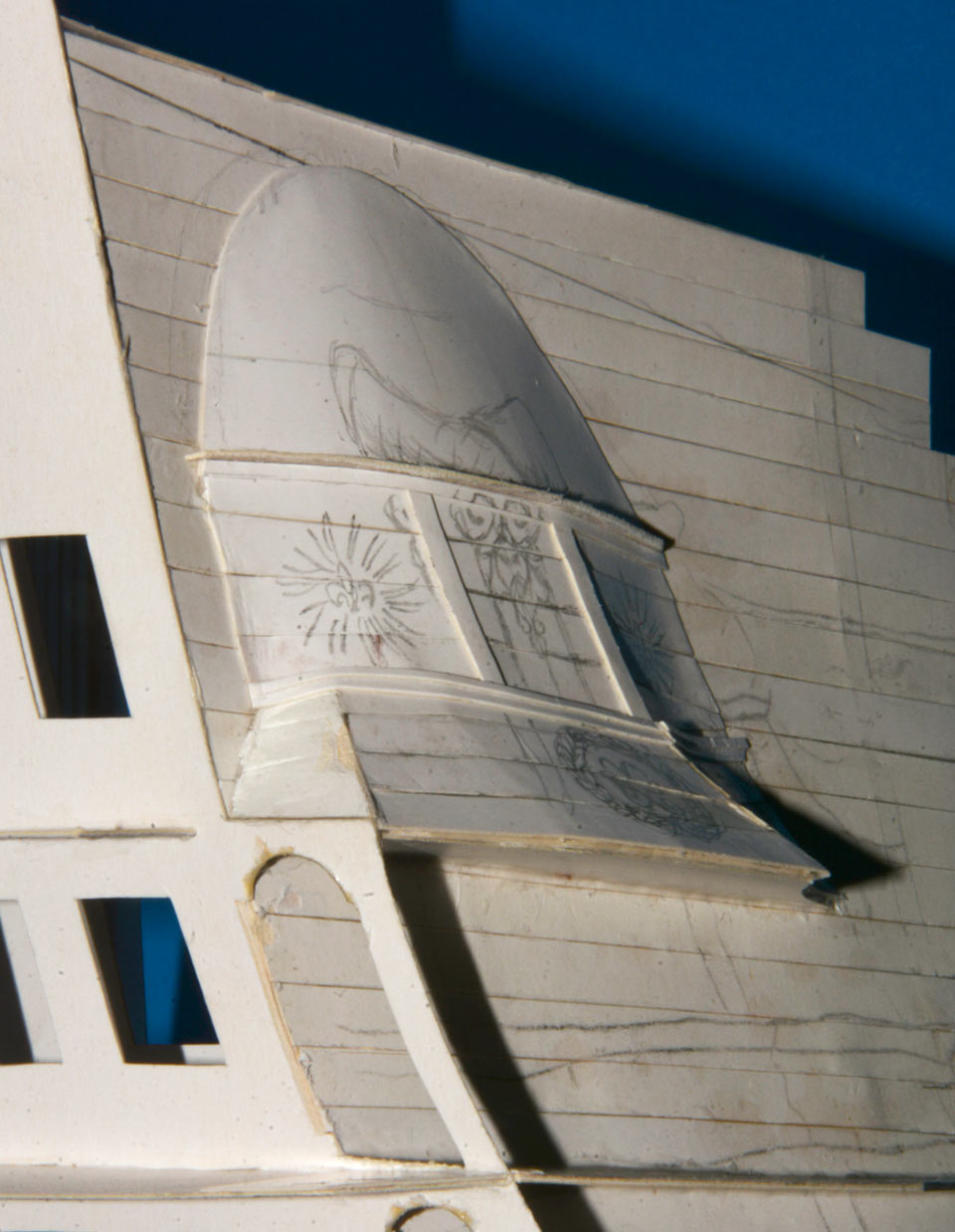

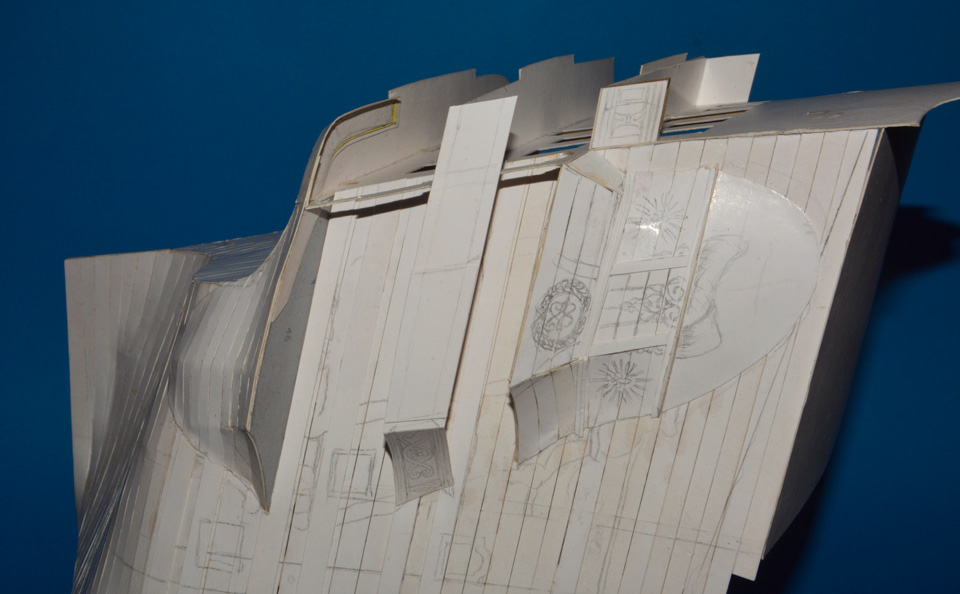

rozrysowałem podziały na hełmie, okno i dekoracje

cdn.

[Karrex]

BALKONY

Zacząłem wklejać elementy (barierki) środkowego i górnego balkonu.

Aby zwiększyć płaszczyzny spoin, wkleiłem zapałki

Górny balkon kajuty kapitańskiej. Część środkowa jest wysunięta (tak czytam na modelu Tanneron) o grubość drewienka zapałki.

cdn.
