Bounty wg. billing boats

[Tomiss]

To samo wkleiło się dwa razy :evil: :evil: :evil: mały wypadek przy pracy ups

Tomisław

[Ar2r]

Na sklejanie się stempla robiącego wzorek do taśmy jest tylko jedna rada.
Znaleźć stempel zrobiony z takiego materiału, który się nie będzie aż tak lepić (może teflon).

Wzorek z trybika też da się poprawić zeszlifowując ząbki (fazując boczne krawędzie zębatki).

[KID]

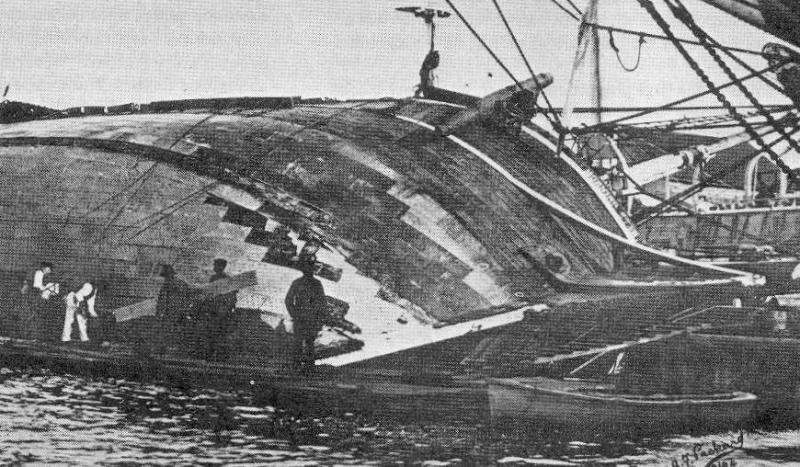

Zdjęcie przedstawia remont kadłuba barku wielorybniczego "Morning Star" w 1894 roku.

Widać, że płyty miedziane były mocowane kilkoma rzędami gwoździ, a nie tylko na obrzeżach. Co ciekawe, te wbite mocno gwoździe wizualnie są odbierane jako wgłębienia, a nie wypukłości.

[Tomiss]

Faktycznie Ar2r trybik po sfazowaniu pozostawia ładniejszy wzorek - równe kwadraty a nie prostokąty - będzie jak znalazł być może w następnym modelu, w tym już raczej tego nie poprawię :(
KID fajne zdjęcie pokazuje sposób - kolejność montażu płyt - przy tym miałem spore wątpliwości. Płyty miedziane rzeczywiście były mocowane kilkoma rzędami gwoździ, a nie tylko na brzegach. Np. na "Victory" każda płyta była przybita za pomocą gwoździ w 10 rzędach, a w każdym rzędzie po 31 sztuk (Modelarz nr 1/2006 str. 21). Co do "Bounty" to nie mam żadnych danych ale z pewnością zasada była podobna. Ja zastosowałem pewne uproszczenie :blush: .

pozdrawiam Tomisław

[Tomiss]

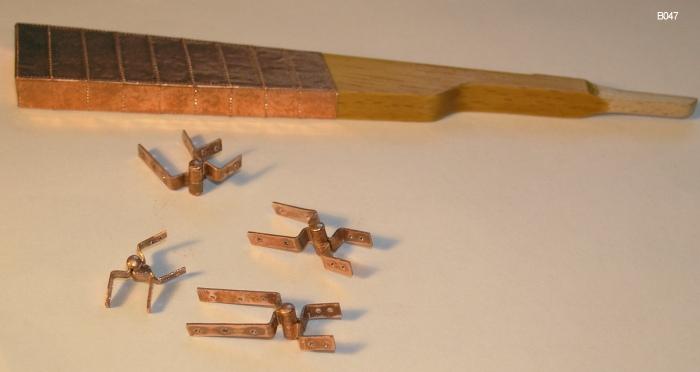

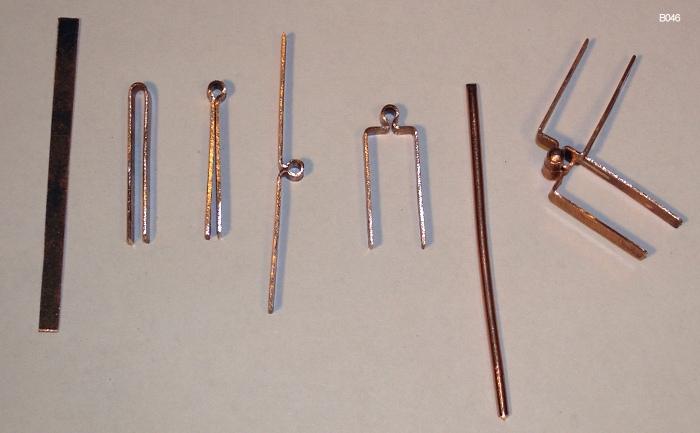

Czas na zamocowanie steru. Zrobiłem ster i cztery zawiasy - tu jeszcze przed malowaniem





c.d.n.

pozdrawiam Tomisław

[Tomiss]

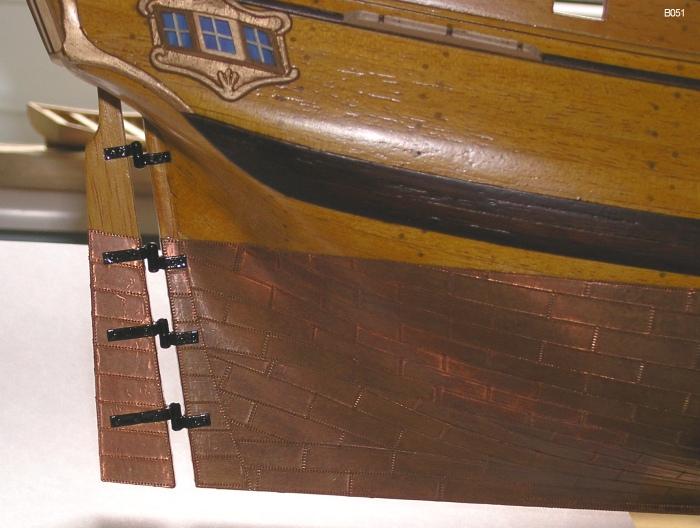

ster przymocowany

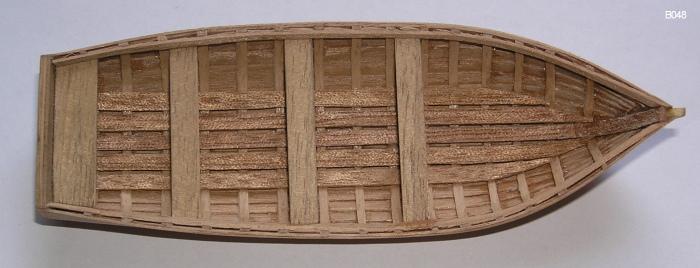

szalupa po dłuższych zmaganiach powoli nabiera kształtów

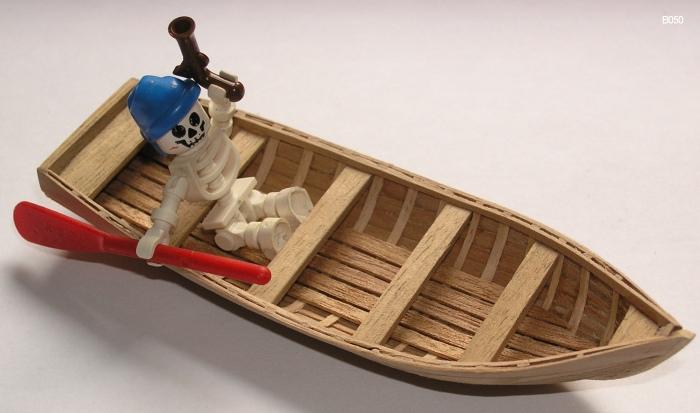

załoga nie bardzo chciała wypróbować czy "to" będzie pływać ale znalazł się ochotnik ;)

pozdrawiam Tomisław

[tomekk]

szalupa wyszła super !!!

może jakies fotki z etapów jej budowy?

Wogóle to wszystko jak narazie jest zrobione pierwszorzędnie, az same ręce składają się do oklasków :)

pozdrawiam

[krzysztof]

Szalupke wykonałeś na kopycie, nieprawdaż? Może kilka zdjęć - równiez kopyta.

[stefan]

Tomiss napisal

ster przymocowany

No i ladnie, tylko mam wrazenie ze szczelina miedzy sterem a stewa jest dosc duza, no chyba ze to zdjecie daje przeklamanie?

[Tomiss]

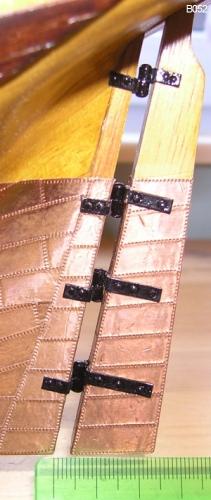

Stefan masz dobre wrażenie jest za szeroko - odstęp trochę został zmniejszony i teraz jest tak:



w odniesieniu do planu jest i tak o ok. 1 mm za szeroko :( . Z uwagi na grubość blaszki i drutu (użyłem takie jakie akurat miałem) nie udało się zrobić 3 mm odstępu.

Nie mam niestety fotek z etapów wykonywania szlupy - zapomniałem ich zrobić :blush:

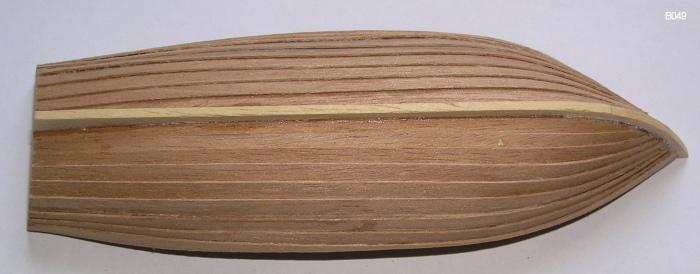

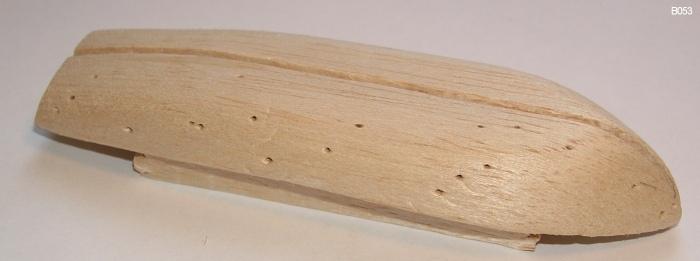

kopyto wygląda tak:



zrobione jest z balsy, która była w zestawie i z której miała być zrobiona szalupa. Nie jest to jednak dobry materiał na kopyto gdyż nic w to nie można wbić (szpilki, czy też pinezki - bardzo szybko wypadają) i trzeba trzymać listewki przy klejeniu ręcznie.
Rowek na kopycie można pominąć, zrobiłem go, a później zmieniłem sposób i tylko mi przeszkadzał.
Wykonanie szalupy jest na forum opisane bardzo dokładnie - na tym się wzorowałem. Imitacja wręg była wklejana po sklejeniu kadłuba, który po zdjeciu z kopyta jest dość sztywny. Trzeba tylko zwrócić uwagę na szerokość i ewentualnie użyć jakiejś tymczasowej rozpórki(-ek). Szalupa nie jest jeszcze skończona.

pozdrawiam Tomisław
