Wykonanie pokładów raz jeszce

[Wojtek-Sos]

Zgadzam się z Kazkiem, pokład Jacinthe jest piękny, choć zdecydowanie trudniejszy do wykonania. Planki zwężają się w kierunku dziobu i rufy. Trzeba będzie zastosować metodę podobną do stosowanej przy poszywaniu kadłuba. Różnica między Jacinthe a moim modelem jest w listwie przyburtowej. (W Jacinthe planki są wpuszczone w tą listwę)

[Karrex]

Szkoda, że na zamieszczonym planie nie widać więcej od góry, bo z tego co widać to czytam, że jest planka królewska (ta szeroka w górnej części rysunku), a powyżej od niej układ deskowania idzie odwrotnie tzn. 1, 6, 5 itd. (widać kreseczkę nad planką 1, na długości 330) czyli nie lustrzane odbicie jak w Twoich rysunkach.

Może ktoś z kolegów dysponuje tą książką z której jest ten plan i ewentualnie zweryfikuje to co napisałem.

[Wojtek-Sos]

Trzeba będzie to wszystko dokładnie przemyśleć. Z tego co czytałem planka królewska jest o 1/3 szersza od pozostałych i biegnie dokładnie w osi pokładu. Od niej układa się w obie strony pozostałe z zastosowaniem tego schematu.

[Karrex]

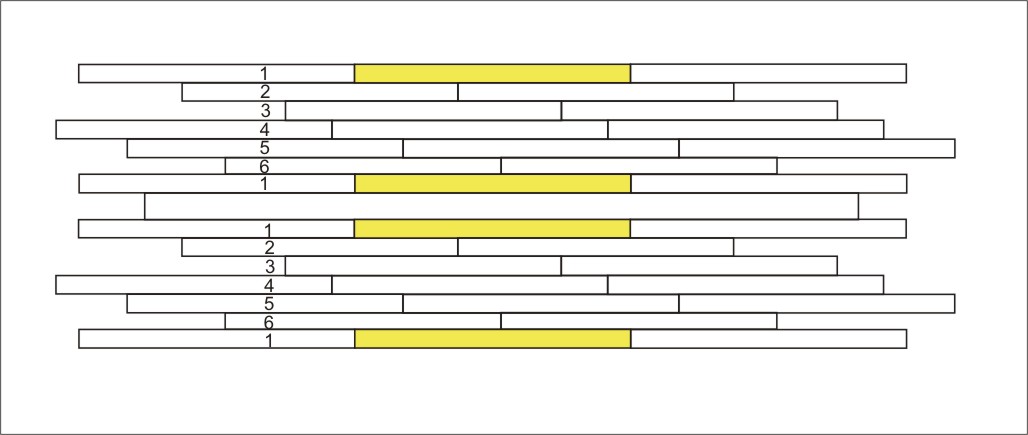

Zrobiłem orientacyjny rysunek, może się przyda

[Wojtek-Sos]

Dzięki, na pewno skorzystam. Przez ten francuski pokład czuję ból między uszami!!

[Karrex]

Niestety na zdjęciach modelu La Belle Poule p. Frolich'a nie widzę planki królewskiej
http://modelisme.arsenal.free.fr/artdum ... dexgb.html

ale na zdjęciu z książki The Art of Ship Modeling (L'Art du Modelisme, El Arte Del Modelismo Naval) ją widać


Zdjęcie z postu Tomka, w temacie KOŁO STEROWE
viewtopic.php?p=50793#p50793

Oprócz planki i koła sterowego na zdjęciu widać też naktuzy


odręczny rysunek p. Krzysztofa Gerlacha

Rysunek z autorskiego forum p. Krzysztofa
http://www.timberships.fora.pl/pytania- ... .html#5494

[Karrex]

...
Szkoda, że na zamieszczonym planie nie widać więcej od góry, bo z tego co widać to czytam, że jest planka królewska
(...)
Może ktoś z kolegów dysponuje tą książką z której jest ten plan i ewentualnie zweryfikuje to co napisałem.
...

i wszystko jasne

viewtopic.php?p=19377#p19377

Z postu Emila wynika, że wzmocnienie pokładu jakim jest King plank nie było stosowane na pokładach działowych, czyli w tym wypadku, schemat pokazany w planach dotyczyć mógł w zasadzie jedynie Quarter decku (pokład z kołem sterowym), czy półpokładów.

[TomekA]

Z postu Emila wynika, że wzmocnienie pokładu jakim jest King plank nie było stosowane na pokładach działowych, czyli w tym wypadku, schemat pokazany w planach dotyczyć mógł w zasadzie jedynie Quarter decku (pokład z kołem sterowym), czy półpokładów.

Prawda, ale za to stosowano, tak we flocie brytyjskiej jak i u Francuzow tzw. binding strakes - biegnace wzdluz pokladow grubsze o srednio 1 1/2 cala (~4 cm), (ale nie szersze - jak u king plank) planki, nie wystajace jednak ponad plaszczyzne innych planek, ale wpuszczone w naciecia belek poprzecznych (ledges) tak, aby na powierzchni pokladow lezaly plasko, wraz z innymi zwyklymi plankami - dla wzmocnienia pokladow dzialowych ktore niosly duza wage artylerii, a takze dla dodania pokladowi ogolnej sztywnosci.
