Witam wszystkich zainteresowanych.
Na prośbę Emilius-a opiszę jak ja wykonałem tą kopie w SolidWorks-ie.
Zaczęło się to od pomocy przy renowacji Willys-a z, 1945 w którym wykonałem całą blacharkę.
Przed remontem:
Obecnie jesteśmy na etapie uruchomienia silnika po szlifie cylindrów a samochód prezentuje się tak:
Jakiś czas temu kolega zainspirował mnie tym, że chciałby zrobić sobie replikę karabinu, jaki w czasach II Wojny Światowej był montowany na tych samochodach.
I tak to się zaczęło pomogłem mu znaleźć zdjęcia karabinu i wszelkiego typu rysunki i szkice, a nawet dotarłem do rysunków patentowych pokazujących samą zasadę działania.

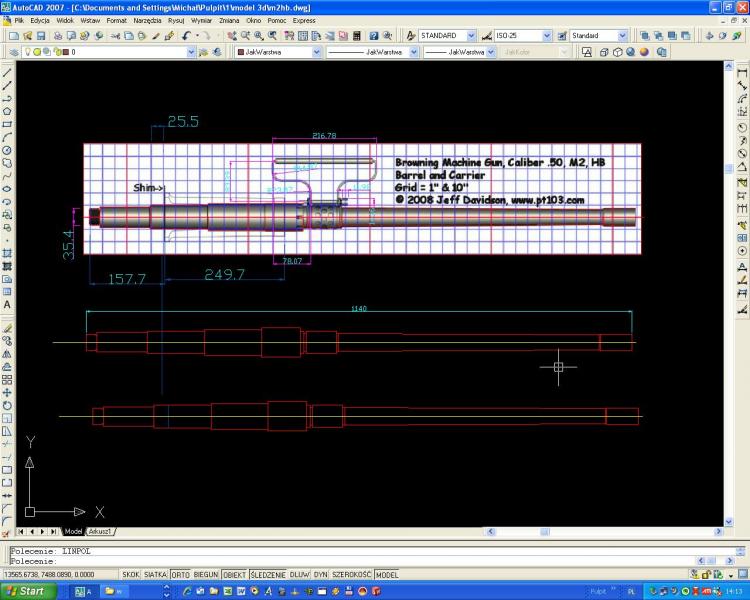

Przechodząc do meritum sprawy, po zebraniu materiałów wybrałem rysunki i schematy, które składały się w jakąś całość. Następnie każdą część zacząłem obrysowywać w AutoCAD-zie w ten sposób, że wstawiałem rysunek lub zdjęcie jako odnośnik do obrazu rastrowego ( najlepszy jest zdjęcie prostopadłe do płaszczyzny, którą chcemy obrysować).
Po obrysowaniu elementu skalowałem go do wymiarów rzeczywistych. Po wykonaniu większości elementów tą metodą zabrałem się za rysowanie ich w SolidWorks-ie i tu zaczęła się cała zabawa, bo należało wszystkie elementy do siebie dopasować i wspólnie składać w całość dorabiając coraz to nowsze elementy. Zabawy przy tym było bardzo dużo, ale efekt moim zdaniem bardzo zadowalający. Po wykonaniu całego modelu w 3D zacząłem go detalizować na rysunkach, czyli rozbierać go na części pierwsze i w ten sposób mam już prawie gotową lufę i większość elementów wykonanych z blachy oto kilka z nich:
Jak by ktoś chciał dowiedzieć się czegoś więcej to proszę piszcie a postaram się wam pomóc, może nie opisałem tego wszystkiego tak jak, powinienem ale po prostu nigdy nie byłem dobrym mówcą.
Z poważaniem Paweł G.
Na prośbę Emilius-a opiszę jak ja wykonałem tą kopie w SolidWorks-ie.
Zaczęło się to od pomocy przy renowacji Willys-a z, 1945 w którym wykonałem całą blacharkę.
Przed remontem:
Obecnie jesteśmy na etapie uruchomienia silnika po szlifie cylindrów a samochód prezentuje się tak:
Jakiś czas temu kolega zainspirował mnie tym, że chciałby zrobić sobie replikę karabinu, jaki w czasach II Wojny Światowej był montowany na tych samochodach.
I tak to się zaczęło pomogłem mu znaleźć zdjęcia karabinu i wszelkiego typu rysunki i szkice, a nawet dotarłem do rysunków patentowych pokazujących samą zasadę działania.
Przechodząc do meritum sprawy, po zebraniu materiałów wybrałem rysunki i schematy, które składały się w jakąś całość. Następnie każdą część zacząłem obrysowywać w AutoCAD-zie w ten sposób, że wstawiałem rysunek lub zdjęcie jako odnośnik do obrazu rastrowego ( najlepszy jest zdjęcie prostopadłe do płaszczyzny, którą chcemy obrysować).
Po obrysowaniu elementu skalowałem go do wymiarów rzeczywistych. Po wykonaniu większości elementów tą metodą zabrałem się za rysowanie ich w SolidWorks-ie i tu zaczęła się cała zabawa, bo należało wszystkie elementy do siebie dopasować i wspólnie składać w całość dorabiając coraz to nowsze elementy. Zabawy przy tym było bardzo dużo, ale efekt moim zdaniem bardzo zadowalający. Po wykonaniu całego modelu w 3D zacząłem go detalizować na rysunkach, czyli rozbierać go na części pierwsze i w ten sposób mam już prawie gotową lufę i większość elementów wykonanych z blachy oto kilka z nich:
Jak by ktoś chciał dowiedzieć się czegoś więcej to proszę piszcie a postaram się wam pomóc, może nie opisałem tego wszystkiego tak jak, powinienem ale po prostu nigdy nie byłem dobrym mówcą.
Z poważaniem Paweł G.
