projektowanie kadluba 3D

[Romanov]

Witam potrzebuje zrobić projekt kadluba najlepiej w 3D abym mogł go ogladać w wielu perspektyw

dokladnie chce rozrysować linie teoretyczne kadłuba holownika i wizualnie dopasować kształt kadłuba aby potem z takiej wizualizacji wyciągnąć linie teoretyczne kadłuba wszystkie i przenieść na plany.

Macie jakieś pomysły ? czym to zrobić aby w miare prosty sposób sobie z tym poradzić.

mam juz prawie 90 % pracy ukonczonej nad planami w skali 1:50 holownika Centaur II.
Rychenko miał okazje widzieć fragmenty tych planów w zeszłym roku ale, pomimo moich usilnych prób dogadania sie z Stocznią Remontową w Gdańsku z wydziałem projektów holowników nie chcą udostępnić mi choćby szczątkowych profili kadłuba (Top Secret ?) a szkoda bo wtedy była by to bardzo konkretna dokumentacja.
Liczę na waszą pomoc i wsparcie.

[icemen82]

Witam

Ekspertem w projektowaniu nie jestem, ale zauważyłem że przy wizualizacji kształtów kadłuba zawsze zaczyna się od przeskanowania z planów linii teoretycznych (poprzecznych i wzdłużnych),potem import do programu i dopiero program na podstawie tych danych jest w stanie wygenerować kształt kadłuba w 3D.

W tym konkretnym przypadku sprawa wygląda inaczej, bo linie teoretyczne maja być dopiero wyciągnięte z gotowego modelu 3D, a jak inaczej stworzyć wizualizacje bez linii teoretycznych to bladego pojęcia nie mam,wydaje się to nie możliwe, aczkolwiek mogę się mylić.

Co do samej dokumentacji to skoro Panowie ze Stoczni się "wypieli" to może zwrócić się prośba o pomocą do wydawnictwa JSC, które wydało model kartonowy tego holownika,co prawda nie wiedzieć czemu model wydany jest w wersji do linii wodnej,ale projektując wycinankę musieli się posiłkować jakaś dokumentacja oryginału. Może oni okażą się bardziej życzliwi.

Pozdrawiam
Marcin J.

[korasonek]

Witam potrzebuje zrobić projekt kadluba najlepiej w 3D abym mogł go ogladać w wielu perspektyw

dokladnie chce rozrysować linie teoretyczne kadłuba holownika i wizualnie dopasować kształt kadłuba aby potem z takiej wizualizacji wyciągnąć linie teoretyczne kadłuba wszystkie i przenieść na plany.

Macie jakieś pomysły ? czym to zrobić aby w miare prosty sposób sobie z tym poradzić.

mam juz prawie 90 % pracy ukonczonej nad planami w skali 1:50 holownika Centaur II.
Rychenko miał okazje widzieć fragmenty tych planów w zeszłym roku ale, pomimo moich usilnych prób dogadania sie z Stocznią Remontową w Gdańsku z wydziałem projektów holowników nie chcą udostępnić mi choćby szczątkowych profili kadłuba (Top Secret ?) a szkoda bo wtedy była by to bardzo konkretna dokumentacja.
Liczę na waszą pomoc i wsparcie.

Witam
Kadłub zawsze możesz wymodelować w dowolnym programie do 3D zaczynając od darmowego Blendera czy Sketchupa poprzez płatne 3D Max czy Maya czy już konkretnych kombajnach pokroju Catia czy Solidworksa. Spektrum masz bardzo bogate i zależne od portfela i umiejętności
Problem w tym, że to co zrobisz będzie tylko podobne do oryginału bez odpowiedniej dokumentacji technicznej. Z drugiej strony jeśli tak bardzo trzymają tajemnice to oprócz stoczni nikt nie wie jak ten kadłub wygląda, więc może być nawet i płaskie dno:) Może da się dopasować od jakiegoś innego holownika linie teoretyczne?
Pozdrawiam

[Romanov]

korasonek napisał:
"Z drugiej strony jeśli tak bardzo trzymają tajemnice to oprócz stoczni nikt nie wie jak ten kadłub wygląda, więc może być nawet i płaskie dno:) Może da się dopasować od jakiegoś innego holownika linie teoretyczne? "

no tutaj jest to w jakis sposób konstrukcja troszeczkę inna. Z tego co wiem kadłub nie jest klasyczny a to dlatego ze:
posiada napęd azymutalny przez co dno kadłuba jest troszkę inaczej wyprofilowane ale i w tym przypadku nie posiada steru kierunku.

Co do korzystania z programów 3D nigdy z nimi nie miałem doczynienia liczyłem ze jest może jakaś aplikacja w miare prosta w obsłudze
poniżej fragment mojej pracy ze zrozumiałych względów narazie wiecej nie pokazuje (konkurencja nie spi)

pozdrawiam

[Romanov]

Czy ktoś z Was miał kiedyś doczynienia z programem Delftships ?
bo wyglada dość ciekawie dzisiaj pobawie sie tym, może............. coś z tego wyjdzie.

http://www.delftship.net/delftship/inde ... width=1920

jest tutaj tez wersja free ciekawe jakie ma ograniczenia.

[radek]

Witaj Romanov.
Na forum raczej pokazujemy mimo konkurencji niż chowamy wszystko przed konkurencją, bo w ten sposób to fora nie mają sensu. Łatwo jest prosić o poradę a samemu nie dać od siebie niczego
Nie bierz tego do końca do siebie, bo wiem, że budujesz model i pokazujesz. Szkoda tylko że zdjęcia w Twojej relacji wcięło.

Ale nie o tym
DelftSheep to kiedyś Free Ship i można znaleźć na ten temat całe manuale, kiedyś było nawet na naszym forum ale gdzieś "wsiąkło" postaram się to przywrócić (wsiąkło pewnie przy przenoszeniu forum), wtedy dam Ci znać, nawet w plikowni kiedyś coś było, dziś wieczorem nad tym usiądę.

Masz też pełny kurs innego, darmowego narzędzia, starczy poszukać na kodze:
Mini-kurs Blendera- Sakoleva z 1835
http://www.koga.net.pl/forum/viewtopic.php?f=516&t=19249

Ja na tej podstawie wykonuję swój holk:
viewtopic.php?f=7&t=26255&start=30#p50385

Ogólnie nie ma prostych do końca programów 3d bo i temat nie jest prosty. Proste programy mają do siebie to, że mozna na nich zrobić tylko elementarne rzeczy, a rozrysowanie kadłuba do takich nie należy.

Ale da się to ogarnąć
Myślę, że pomocnym w Blenderze może być Rado, który zna go jak własną kieszeń, ale nie chcę się za niego wypowiadać. Napisze Ci, że wg mnie jest idealny do tego typu pracy, choć jest czasochłonny.

Jego główną wadą jest to, że tak stworzonych przekrojów nie da się wyeksportować do PDF (aby zachować wymiary i skalę przy wydruku, przynajmniej ja nie potrafię), ale opracowałem metodę przenoszenia przekrojów na papier, w weekend postaram się to przedstawić w swoim wątku.

Pozdrawiam serdecznie,
Radek.

[Romanov]

Radku całkowicie sie z Tobą zgadzam ze nie powinienem tego ukrywać skoro potrzebuje rady czy pomocy od Was. Ale sprawa jest raczej złożona ale może po kolei wszystko napisze.

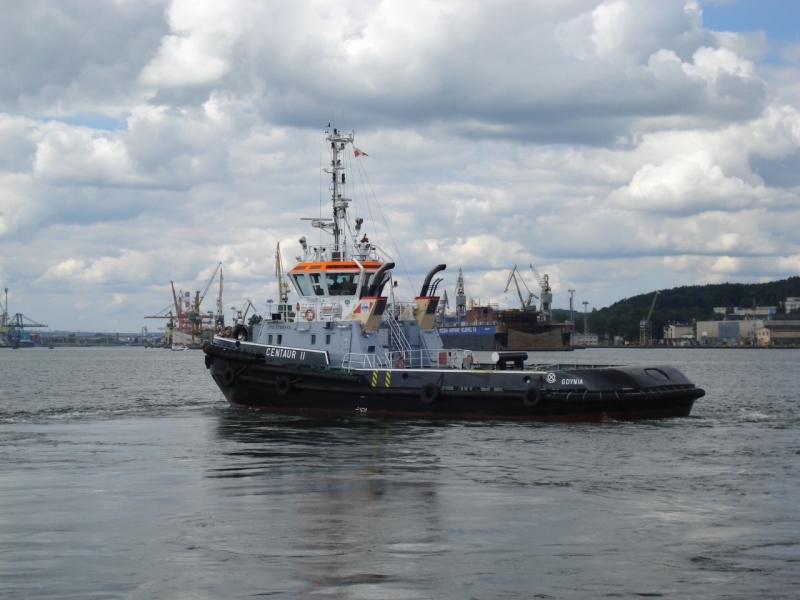

Pomysł narysowania planów tego holownika zrodził się w momencie jak szukałem dla siebie planów jakiegoś polskiego holownika. Przeglądając plany a i przy okazji bedąc w Gdyni miałem okazję zobaczyć Centaur II na żywo i tak mi się strasznie spodobała jego sylwetka że zamarzyłem aby go zrobić jako model pływający. Na rysunku techniczym troche sie znam wiec pomyślałem ze sprubuje rozrysować ten statek jako plany z których sam skorzystam do budowy modelu.

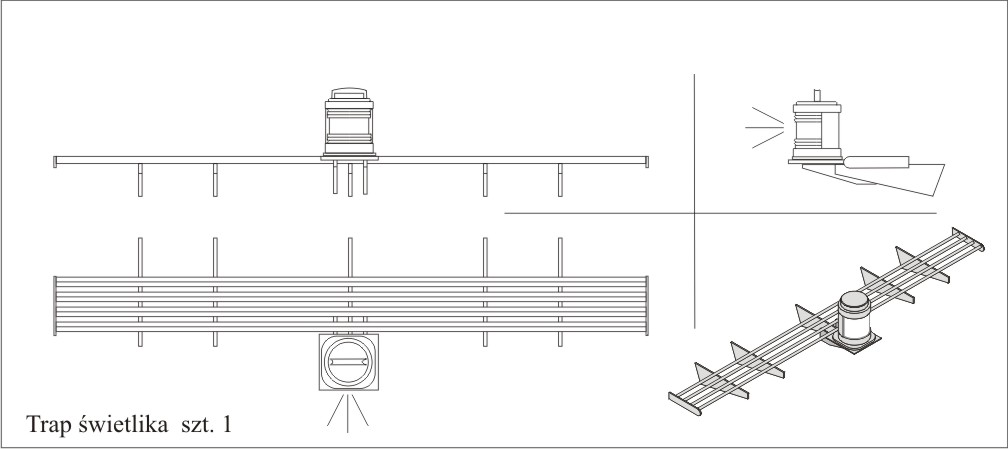

Początki były trudne. Nie bardzo wiedziałem jak do tego sie zabrać ale analiza fotek do tego dostepne dane techniczne w sieci tego holownika pozwoliły mi na rozrysowanie po kolei wiekszości elementów. Wprowadziłem też pewną modyfikacje w rysowaniu, otóż wszystkie elmenty aby dokłanie pokazać rysuje w 3 rzutach jak sie to robiło do tej pory ale dokładam też rysunek w perspektywie aby dla młodszych modelarzy łatwiej było zrocumieć rysunek, poniżej umieszczam rysunek jak to wyglada w praktyce. W momencie gdy uswiadomiłem sobie że już kawał pracy włożyłem w te rysunki i powoli zaczyna wyłaniać sie całość stwierdziłem ze jak tak dalej pujdzie to może spróbuje te plany opublikować. Mając swiadomość ze jest spora grupa modelarzy która lubi budować holowniki bedzie napewno zainteresowana skorzystaniem z tych planów. A wiec była to świadomość która dawała mi motywację do pracy nad tymi planami. W miedzy czasie zaprezentowałem plany pewnemu redaktorowi z miesiecznika modelarskiego z nadzieją ze być może moje plany zostaną opublikowane ale odpowiedź jaką od niego otrzymałem po prostu wprowadziła mnie w szok. Koleś mi odpisał tak, Cytuje: "OK wydamy te plany ale opis i plany beda podpisane moim nazwiskiem" Wiec czegoś tu nie rozumiałem ja rysuje plany a ktoś te plany wydaje jako on a nie ja. Ta sytuacja tak mnie niecheciła do dalszej dyskusji o publikacje ze dałem sobie z tym spokój. Doszedłem do wniosku że jak uporam się z resztą rysunków to sam zajmę sie rozpowszechnianem tych planów ale tylko w formie drukowanej. Dla forumowiczów też bedę miał propozycje ale o tym dopiero jak całkowicie skończe rysunki. Sami najlepiej wiecie ze w Polsce Prawo Autorskie nie jest raczej szanowane i po prostu nie chiał bym aby znalazł sie ktoś kto bedzie czerpał jakąś korzyść bez wyrażnej mojej zgody z mojej pracy. Mam nadzieje że to rozumiecie.

[radek]

Oczywiście że rozumiem i będę szczęśliwy, gdy na rynku pojawią się wydane plany Twojego autorstwa, koga ma wspierać takie inicjatywy.

Zachęcam Cię do Blendera, jakbyś miał problemy może uda się nam razem przez to przebrnąć. To samo co do Free/Delft Ship - postaram się to przywrócić.

Pozdrawiam.

[sina2]

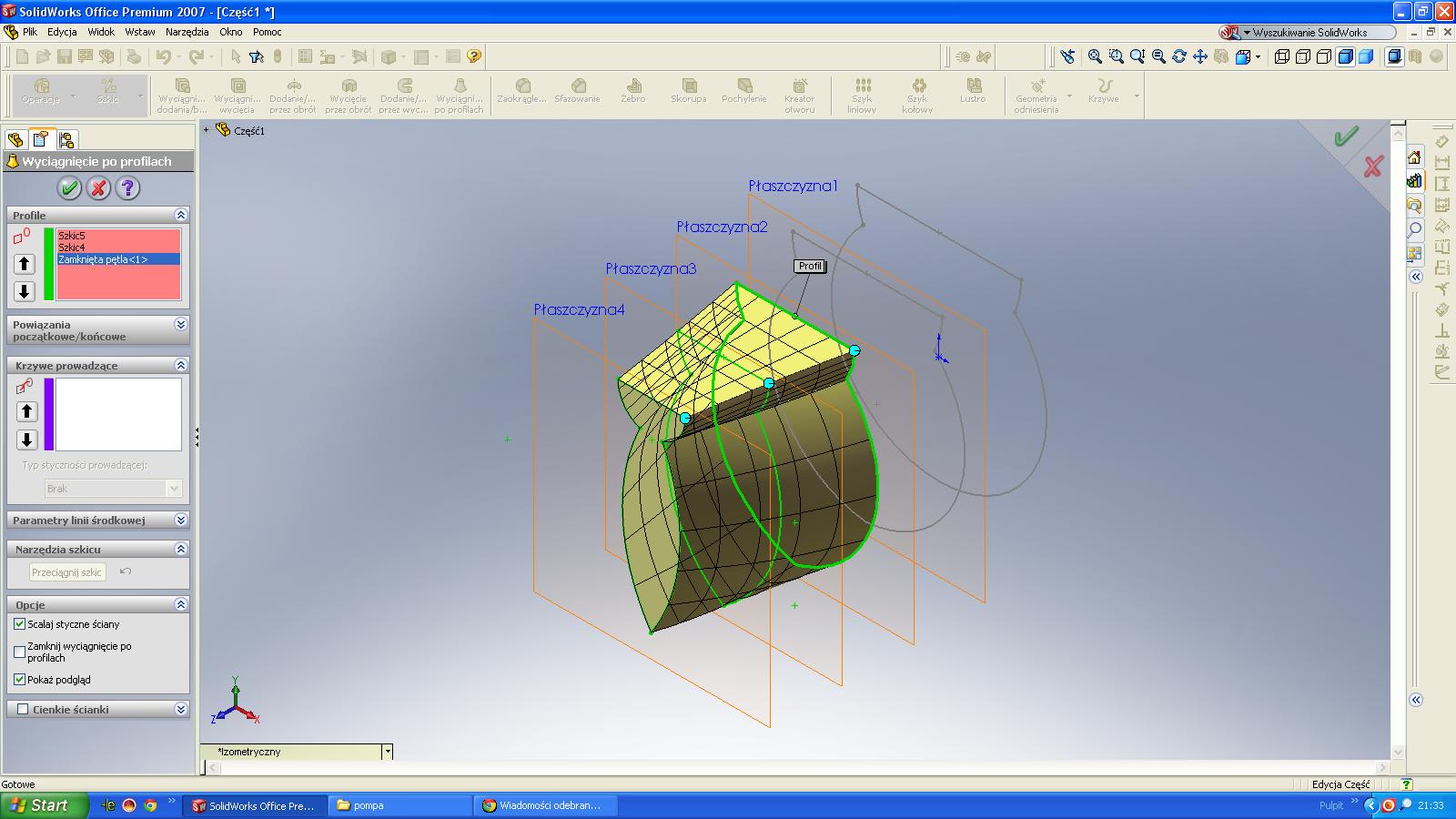

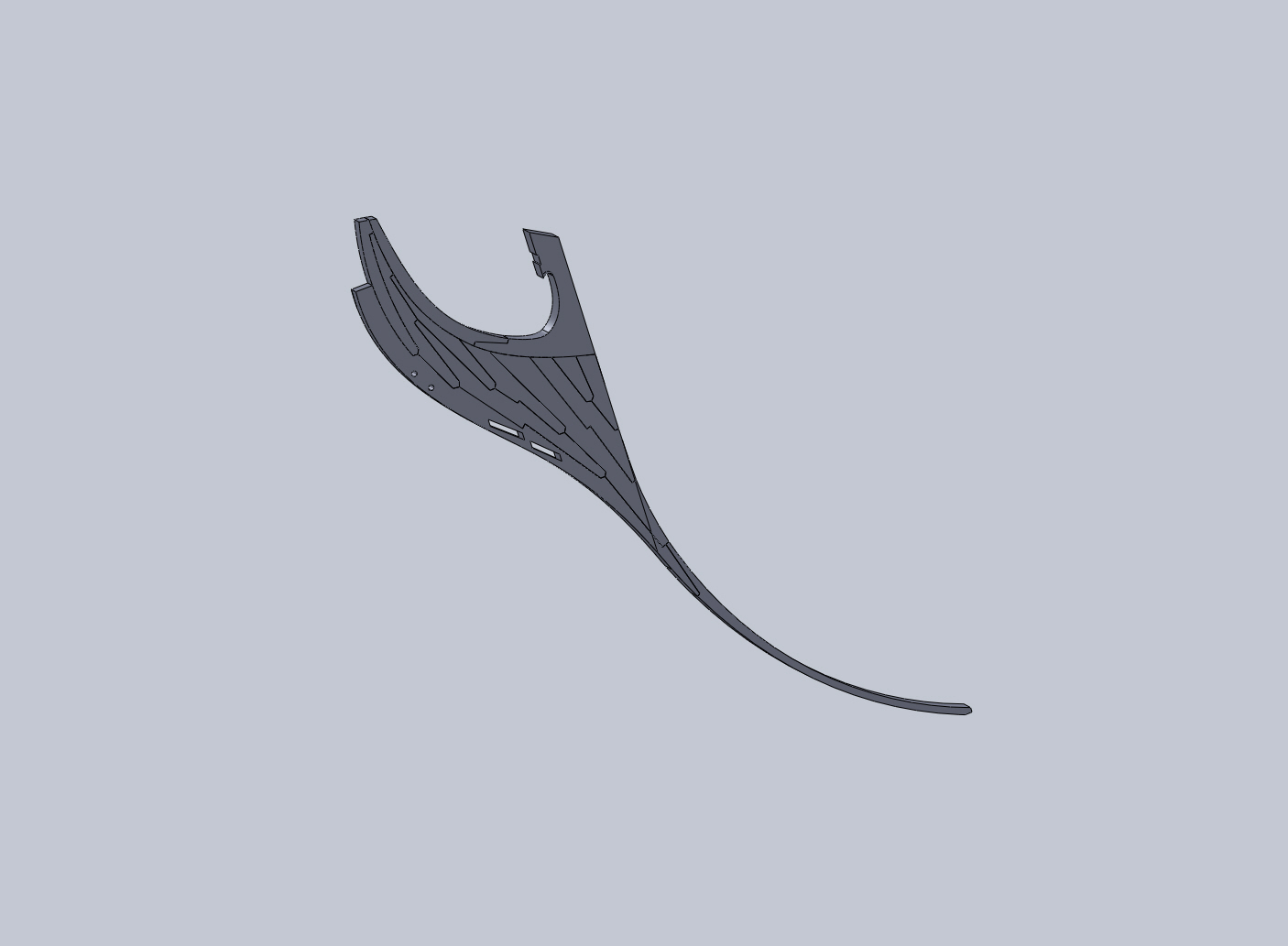

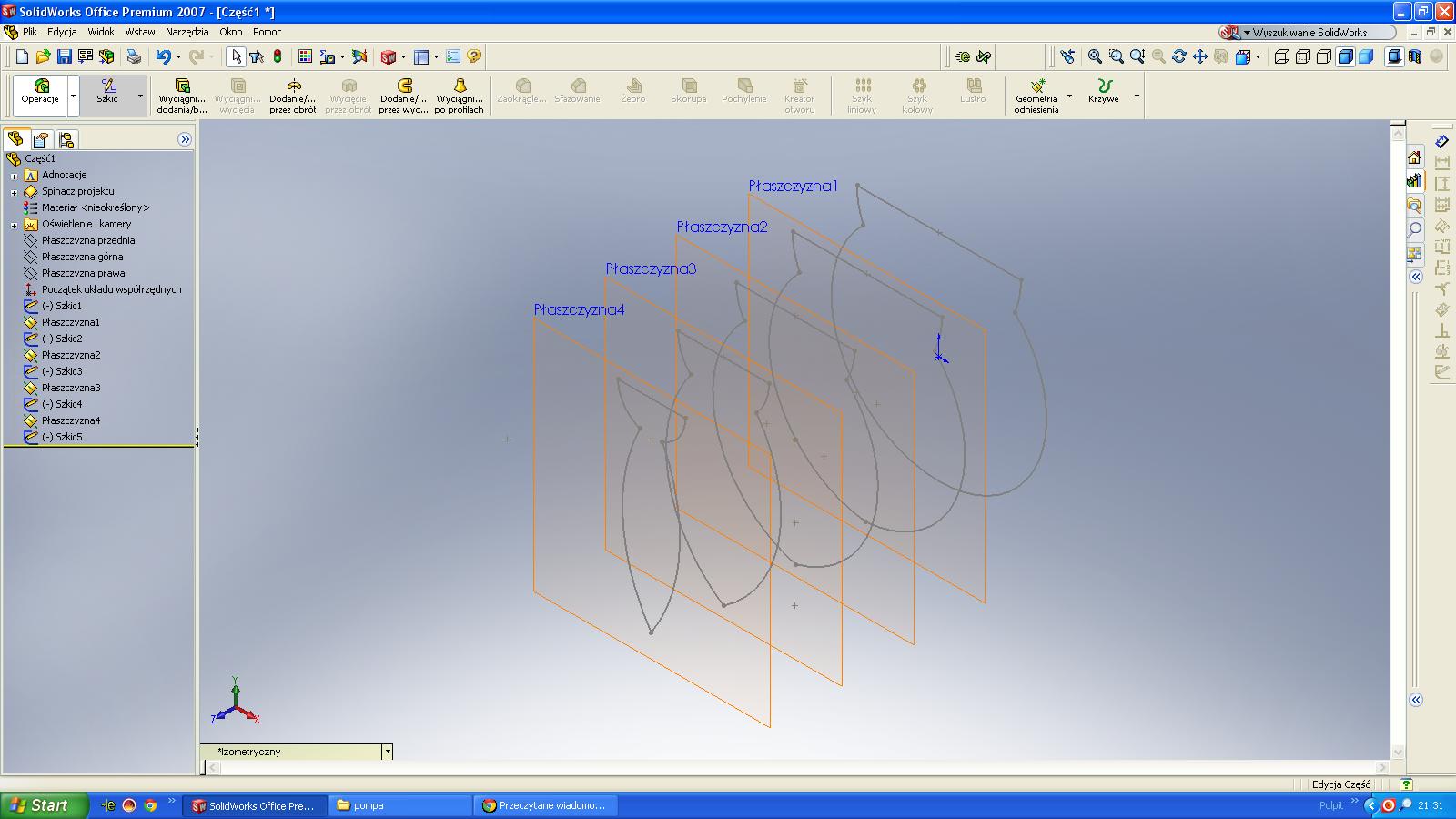

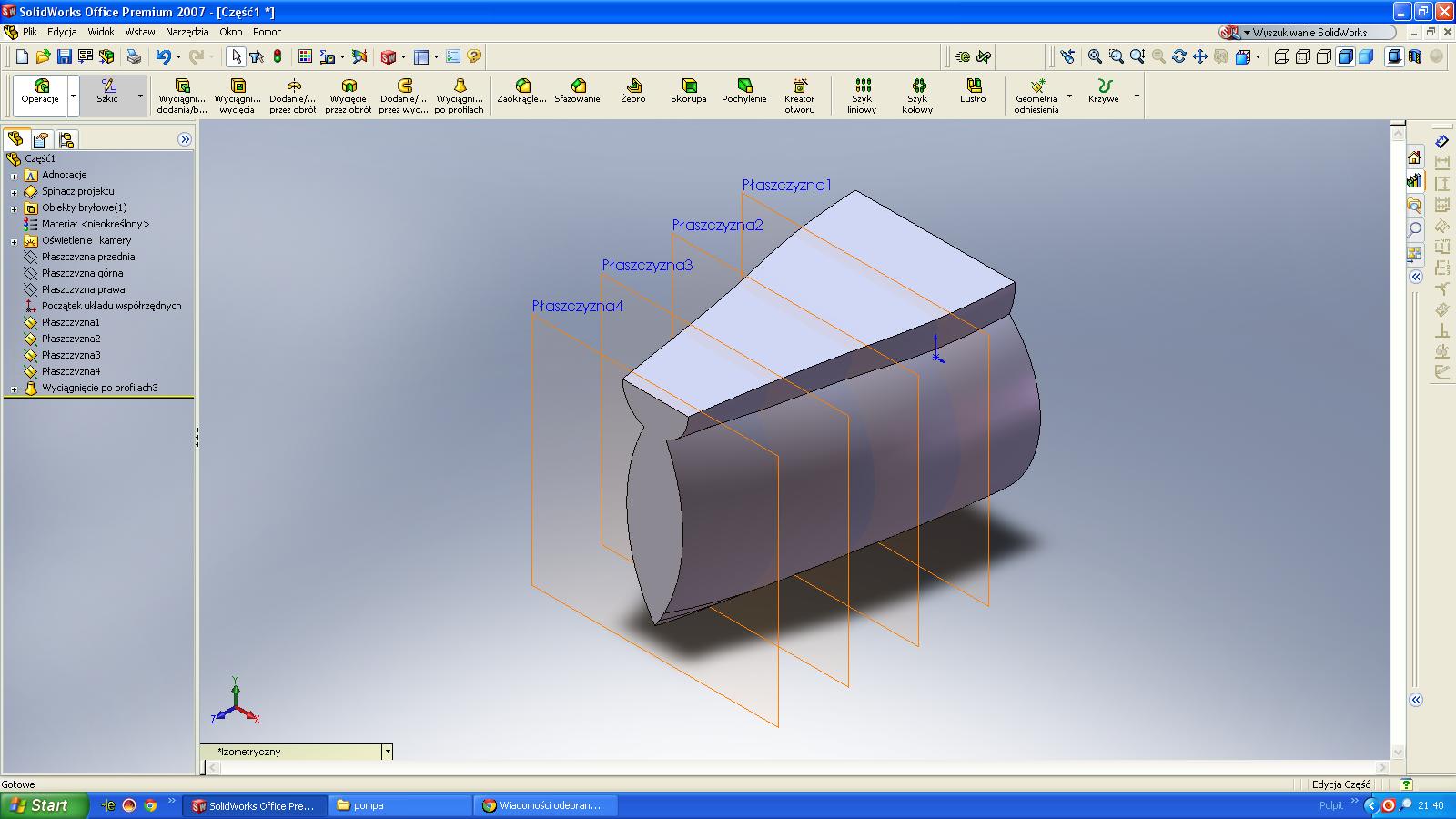

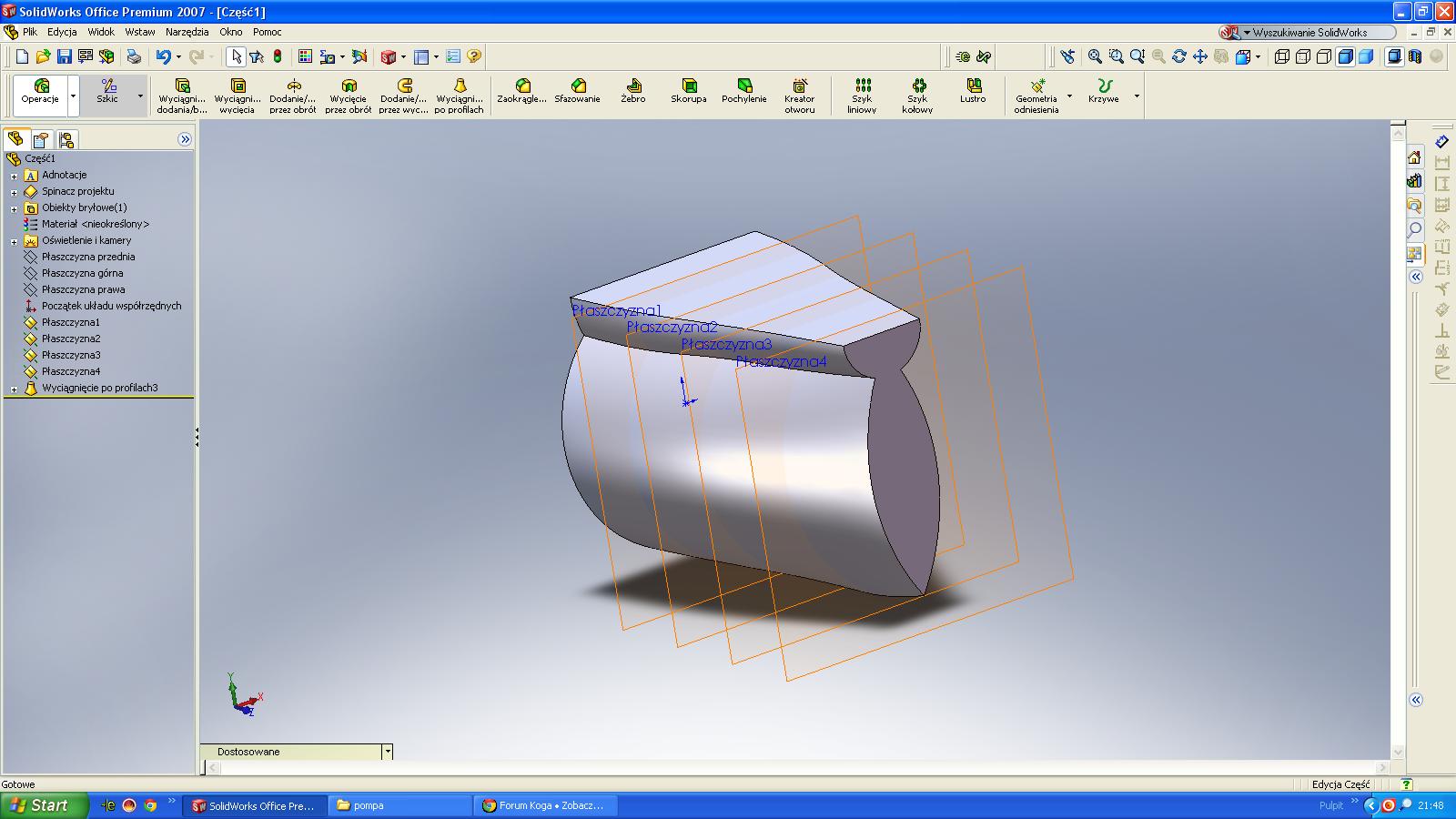

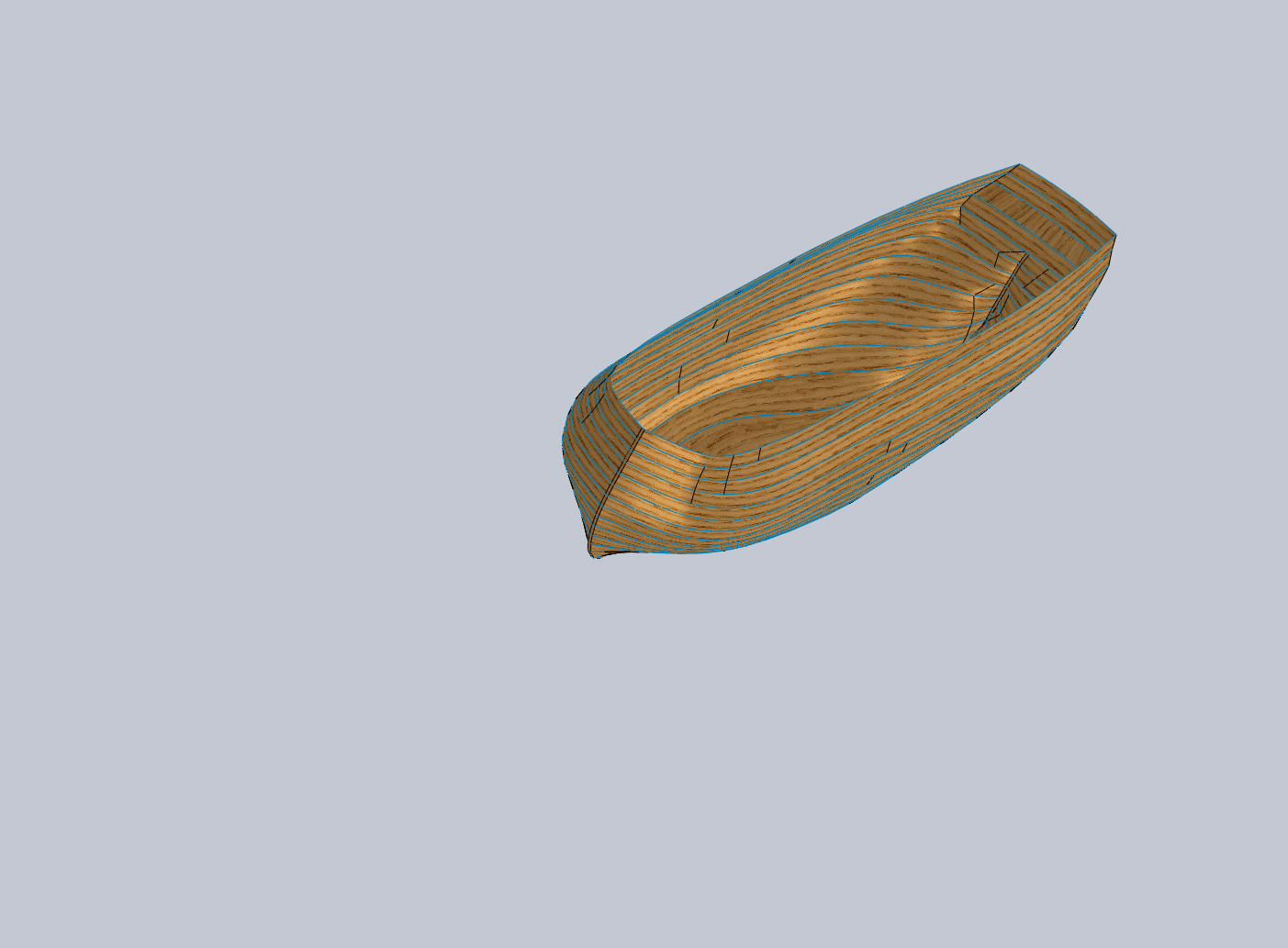

miałem to podesłać na PW dla kolegi romanov aby się nie zniechęcał bo to nie jest takie trudne wbrew pozorom, ale zrugany nieco przez radka wrzucam kilka rysuneczków jak to leci kolejno np: w SW, przekroje były wymyślone ot tak i na bryle widać że nie ma płynnych kształtów co wymusza korekty, myślę że stworzenie tego kadłuba będzie nie tyle trudne co pracochłonne

[Adam70]

Witam. Przez ostatnie kilka miesięcy w pracy mam okazję "bawić" się SW. Narzędzie do projektowania pierwsza klasa. Gorąco polecam.
