projektowanie kadluba 3D

[icemen82]

Witam

Wszystko ładnie i pięknie,tylko autorowi prawdopodobnie chodziło o jakiś w miarę prosty w obsłudze i raczej, jeśli to możliwe darmowy program, który miałby pomoc mu dokończyć opracowanie planów.

Nie wątpię ze Solidworks jest rewelacyjny i można w nim tworzyć cuda,ale z racji swojej ceny jest raczej nieosiągalny dla przeciętnego zjadacza chleba, no chyba że ktoś sobie załatwi taki programik niekoniecznie legalną drogą. Poza tym samo "załatwienie" na niewiele się zda jeżeli nie będzie się potrafiło takiego programu obsłużyć i jeszcze pozostanie kwestia moralno - prawna,ale to już jest temat na inna dyskusję.

Pozdrawiam
Marcin J.

[korasonek]

Witam
Ostatnio miałem weekend wolny i pochyliłem się nad Google SketchUp i napiszę tak
po małym usprawnieniu (kilka wtyczek aby nie było tak łatwo) i można projektować kadłub.
Materiału do nauki dużo i w porównaniu do blendera trzyma skale. W łatwy sposób można robić przekroje i główna zaleta to że w podstawowej wersji jest za free.
Poniżej wersja poglądowa wirtualnego kadłuba (wszystko powstało w mniej niż 5 minut i miało na celu tylko pokazanie, że można coś w tym zrobić, więc wybaczcie niedoskonałości:)

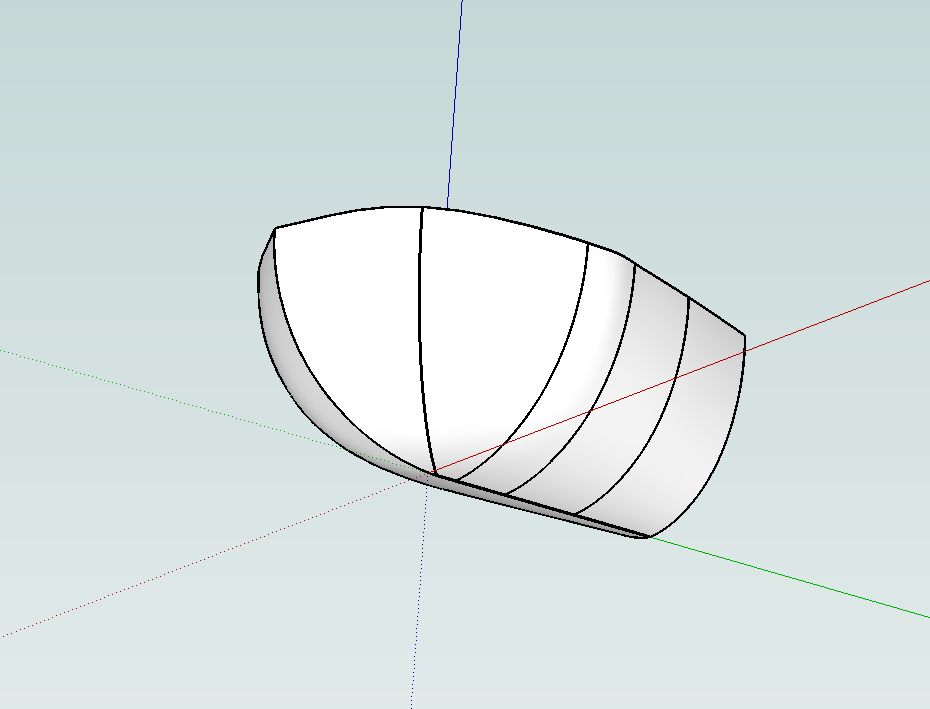

Wirtualny kadłub

Podział jedną płaszczyzną

Podział kombinowany:) Dwoma płaszczyznami

[gdas]

Witam
Widze że ktos sie wzioł za ten śliczny holownik . Myslę że jak robisz w tej skali to i wnętrze sterówki też będzie . A teraz troszkę porad : nie wiem jaką dokumentacją zdjęciowa dysponujesz , ale widząc po rysunku sterówki to za wielkiej nie posiadasz i bazujesz się na rysunkach generalki z chyba jakiegoś prospektu, a wiedz że troche się różni . Jeśli chcesz w tej skali puścić plany a tym bardziej własna dystrybucja to po pierwsze nie kombinuj z kadlubem jak nie masz linii teoretycznych oryginalnych bo w zadnym programie nie zrobisz tego dobrze , bo jak sam wspomniałeś posiada on specyficzne dno . Po drugie sama generalka nie wystarczy bo na niej nie ma wyrysowanych wszystkich detali , a te co sa to też nie jest tak jak w rzeczywistości, przykład: wentylatory na sterówce z z prawej burty mają inny układ rozmieszczenia i wymiaru , po drugie klapa od strony rufy ma trzy zawiasy i rączki zamykające .To tak na szybkiego co mi się rzuciło w oczy . Uprzedzając pytania ja walcze już od ponad roku z stocznią remontowa i WUŻ w Gdyni , bo tez chciałem go wyrysować i zaprojektowac model kartonowy , i jak na razie bez rezultatu . Mam oczywiście generalke , ale to niewiele , linii teoretycznych zadna stocznia nie udostępni , ponieważ to jest tajemnica handlowa a tymbardziej że to projekty które są budowane a nie jakieś starocie, bo zaprojektowanie kadłuba i testy hydrodynamiczne to sa ogromne pieniądze , udało mi sie uzyskac zgode na wejście na jednostkę i napstrykac troszkę zdjęć , mam ich ok 800 szt . Jeśli nadal chcesz je kończyć , to możesz mi podesłac -jak będziesz chciał- rysunki a ja moge je zweryfikowac ze zdjęciami i podpowiedzieć gdzie są różnice


Pozdrawiam KG

[Romanov]

Jak kiedyś Witkacy Krasicki napisał "Prawdziwa cnota krytyk sie nie boi" tak też ja nie boje sie krytyki każda jest mile widziana tak i w tym przypadku. co do detali ktore widzisz na planie brakuje wiecej detali niż piszesz, to wiem. Ale systematycznie uzupelniam rysunki o nowe detale.
Na dzien dzisiejszy prubuje jednak sie skupić na kadłubie i jak narazie sie nie poddaje. Analizuje również inne konstrukcje o podobnych właciwościach aby przybliżyć sie jak najbardziej do orginału. Zdaje sobie sprawe że mieć profile i zdobić dokladnie TEN kadłub było by najprościej. Jednak wychodze z założenia ze jesli uda mi sie zrobić kadłub maksymalnie zbliżony do orginalnego to też bedzie pływał nie gorzej niż kazdy inny. W sumie publikując plany w opisie wyraznie zaznacze ten problem z kadlubem a wszyscy ktorzy beda zainteresowani budową tego holownika sami podejmą decyzje czy bedą budować. Ta praca sprawia mi satysfakcje wiec bede prubował dalej i myśle ze uda mi sie cały projekt zakończyć pomyślnie.
Sam tez dysponuje fotografiami holownika bo bez tego raczej mie dał bym rady.
Ale na dzień dzisiejszy brakuje mi tylko fotki pokladu dachu na sterówce abym mogł zobaczyć detale jeśli dysponujesz taką fotką to bedę zobowiązany jesli mi ją udostępnisz )
Pozdrawiam. Za wszelkie uwagi dziekuje.

Pozdrawiam

[gdas]

Witam
Odezwij sie do mnie na priv

[Romanov]

Nie myślcie ze jak siedze cicho to nic nie robie.
Zaczyna mi sie ten program podobać coraz bardziej.
Co prawda nadal nie wiele umiem ale dzieki uprzejmości kolegi Sina2 cos niecoś juz zaczynam łapać co i jak w tym programie.

[Romanov]

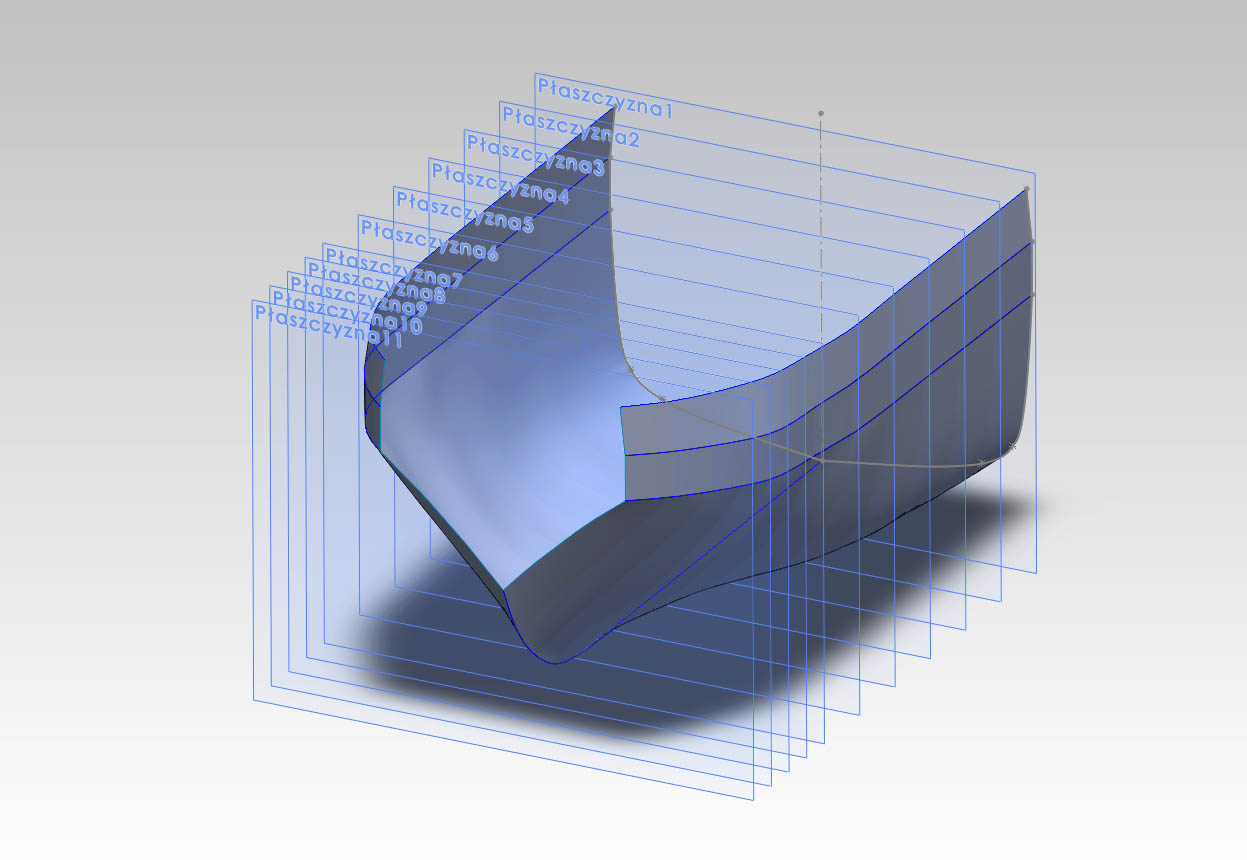

po pewniej fazie "eksperymentów" powoli wyłania sie to co było mi potrzebne. Stwierdzam że opłaciło sie pouczyć troche i nie ukrywam ze w ten sposób poznaje nowy wymiar rysowania )

[Romanov]

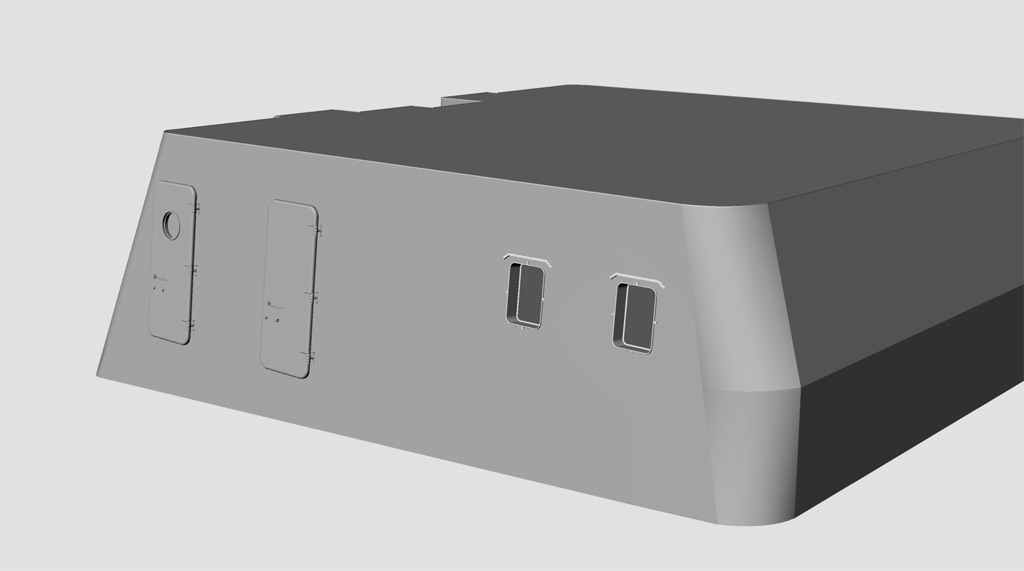

Kadłub do linii pokładu jest już gotowy.

[Romanov]

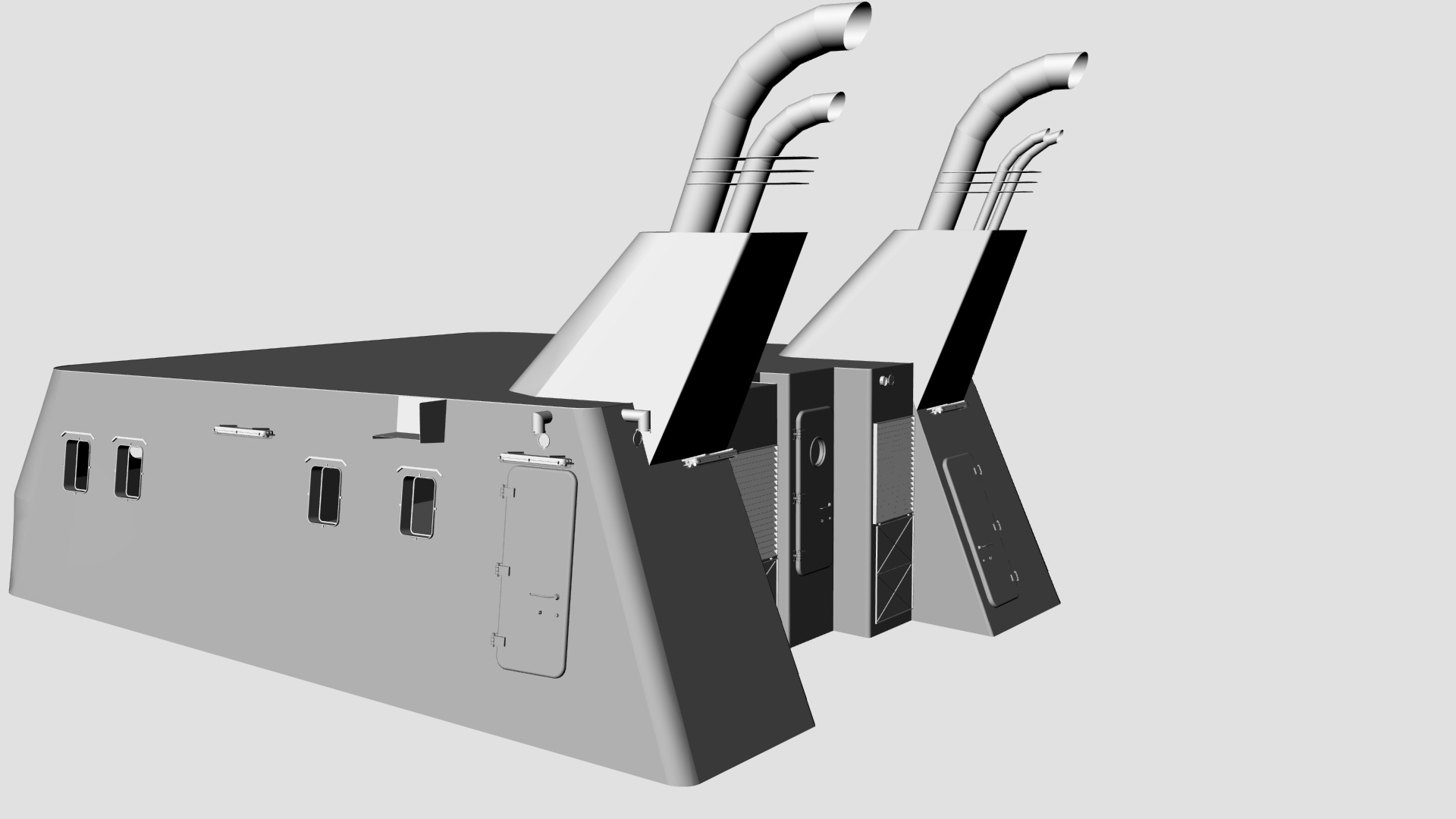

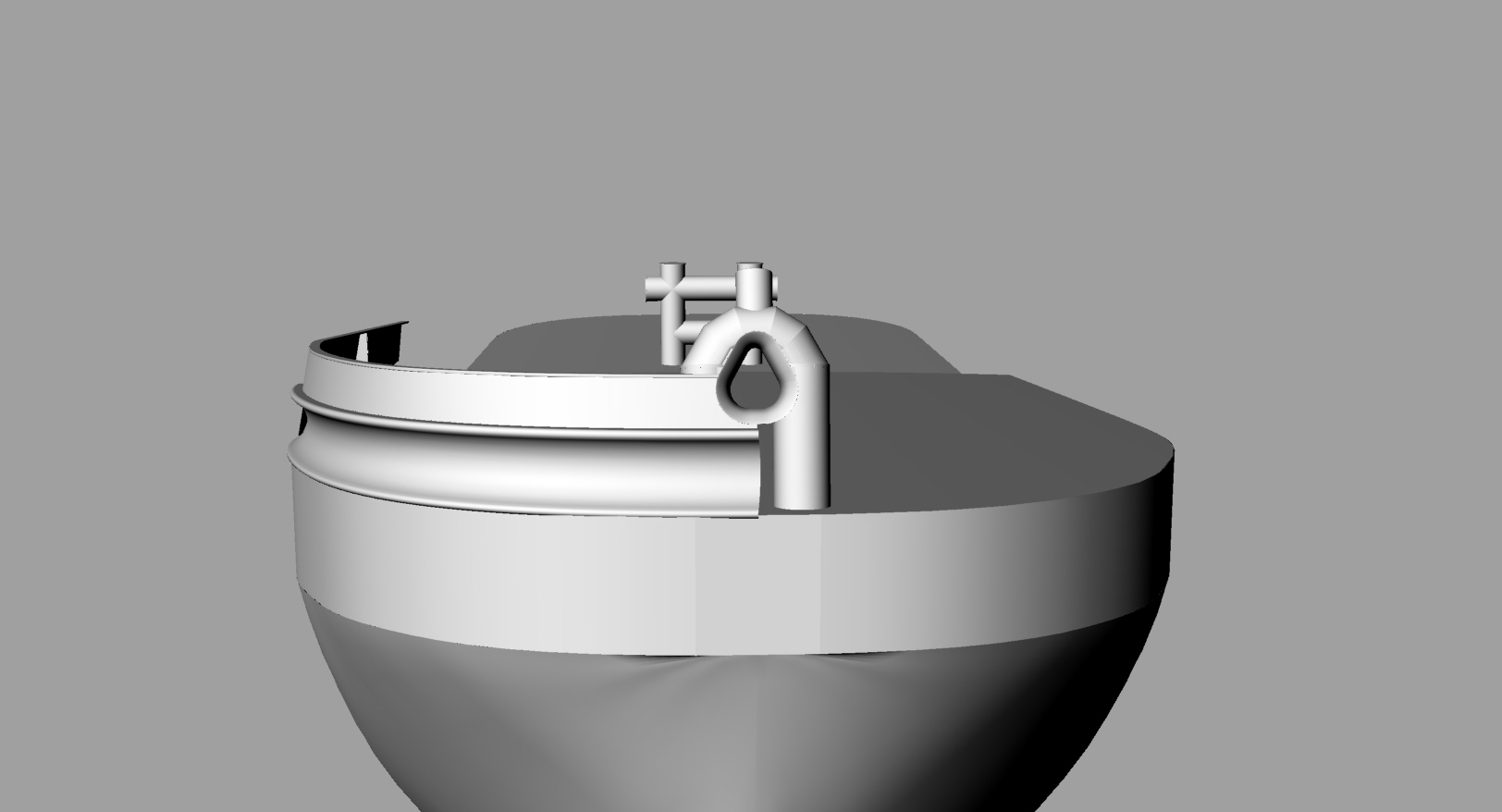

Ostatnio niewiele mogę siedzieć w modelarni a nie potrafię siedzieć i nic nie robić więc rozpocząłem swoją przygodę z Rhino 3D. Jestem pod wrażeniem możliwości programu. Co prawda bawię się dopiero ok 20 godzin ale możliwości są prze ogromne. Pozwoliłem sobie wrzucić małą próbkę moich poczynań.

[Romanov]

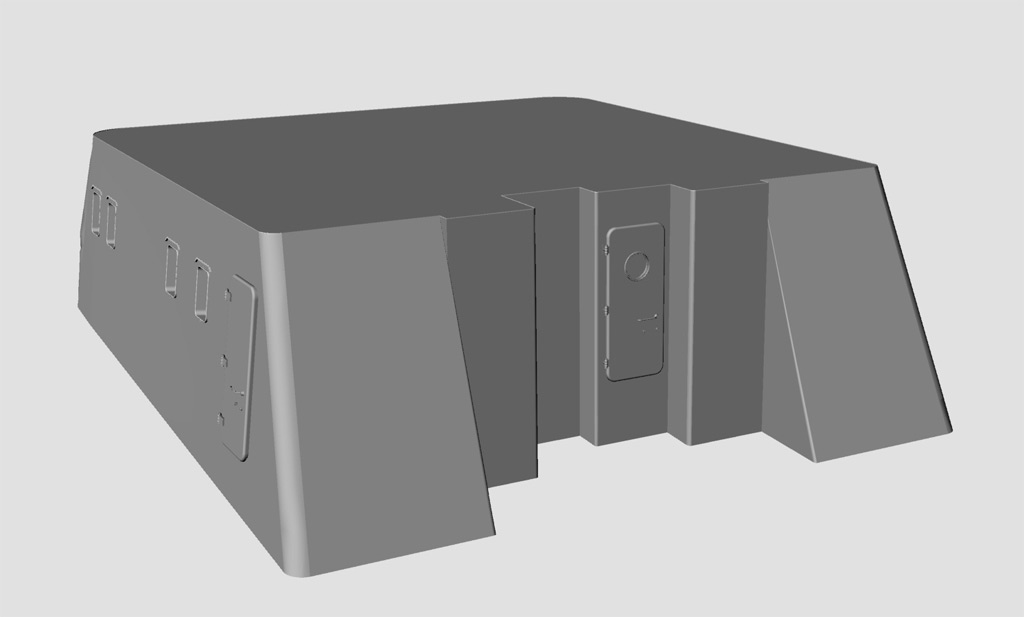

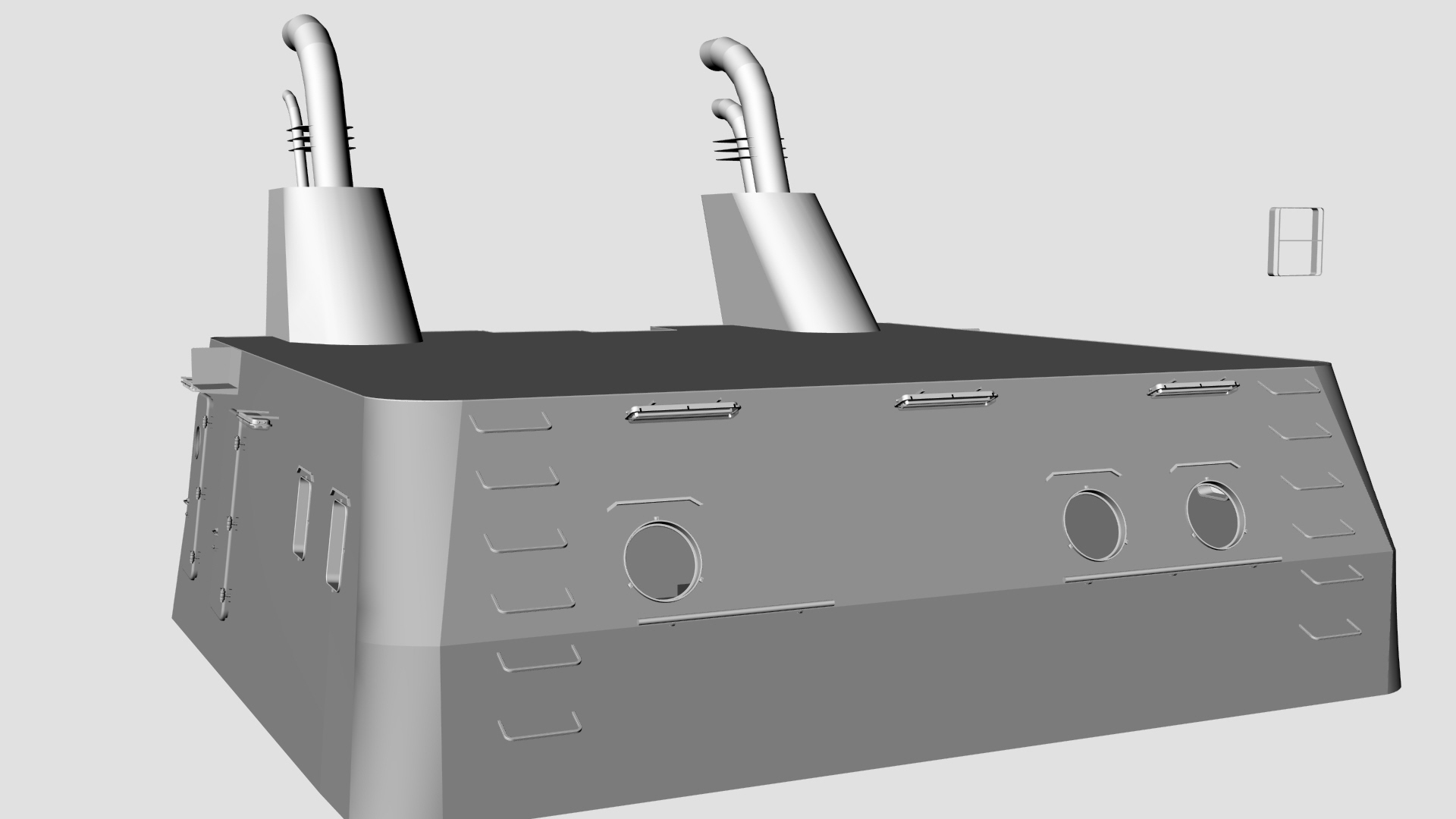

detali przybywa
