"Western River" skala 1:25

[mirek]

Ja bym rozważył jako materiał polistyren i PCV zamiast sklejki

[Wojtek-Sos]

Ja bym rozważył jako materiał polistyren i PCV zamiast sklejki

Przyznam Mirku, że nie bardzo rozumiem dlaczego polistyren i PCV zamiast sklejki, skoro model z założenia nie będzie pływał.
To co narysowałem do tej pory to sklejka 4 mm. Oczywiście może być inny materiał o tej grubości, ponieważ wszystko jest dopasowane do gr. 4 mm (szczeliny na wręgi i wpusty na elementy szkieletu)

[rychenko]

Kadłub jest prosty wiec można by było zrobić go wraz z nadbudówkami z polistyrenu i PCV a nadbudówki później obkleić np. fornirem tak samo jak pokład

[Wojtek-Sos]

Można i tak Rychu, kadłub z polistyrenu i PCV byłby nawet łatwiejszy do "wyprowadzenia" i pomalowania.

[Dziadek]

Model z założenia ma być niepływający - wobec czego przy tej wielkości słusznie założyłeś, że będzie drewno i materiały drewnopodobne. Ostatecznie oryginał też był drewniany. Jeśli ktoś pokusi się o wersję pływającą, to wtedy zrobi kadłubek z laminatu, kto inny może uznać że trza zrobić z tworzywa i pofornirować, będzie miał szerokie nader pole do popisu. Oby tylko starczyło chęci, bo model mimo pozornej prostoty jest z lekka "upierdliwy" dla wykonawcy niezależnie z czego robić będzie.

[myszor]

Witam
Pewnie ta krypa byla cala z drewna.
Wojtku postaraj się opracować te plany w najdrobniejszych szczegółach .
Takie szczegółowe plany podniosą prestiż Naszego Forum.
Miło byloby widziec zbudowany model na podstawie planow z Kogi.
Wierze ze uda Ci się i zycze wytrwalosci.
Powodzenia Wojtku.

[tadheus]

One były całe z drewna.Oglądałem zdjęcia wraku odkopanego gdzieś w zamulonym starorzeczu Misisi

[Wojtek-Sos]

Witam
Pewnie ta krypa byla cala z drewna.
Wojtku postaraj się opracować te plany w najdrobniejszych szczegółach .
Takie szczegółowe plany podniosą prestiż Naszego Forum.
Miło byloby widziec zbudowany model na podstawie planow z Kogi.
Wierze ze uda Ci się i zycze wytrwalosci.
Powodzenia Wojtku.

One były całe z drewna.Oglądałem zdjęcia wraku odkopanego gdzieś w zamulonym starorzeczu Misisi

Witam,
Wpis Tadheusa daje nam odpowiedź. Nadbudówki z pewnością były zbudowane z drewna. Wszystkie modele których fotki znalazłem w necie pokazują kadłub malowany, bez nitów co mogłoby wskazywać na drewnianą konstrukcję.
Plany nad którymi pracuję mają być bardzo szczegółowe (rysunki wykonawcze wszystkich elementów) i dostępne dla kogowiczów. Może kiedyś ktoś podejmie się budowy na ich podstawie. Czy ja będę mógł kiedyś to zrobić - czas pokaże. Wierzę że tak.
Pozdrawiam.

[Wojtek-Sos]

Powoli do przodu.

Jeżeli wszystkie elementy zostaną dokładnie wycięte, powinno się to składać jak klocki lego. To co do tej pory narysowałem waży niecałe 6 kg (przy zastosowaniu PCV jako budulca)

[Wojtek-Sos]

witam,
na przykładzie nadbudówki, chcę przedstawić koncepcję budowy dokumentacji.
Nadbudówka została zaprojektowana jako zespół, składający się z podzespołów.

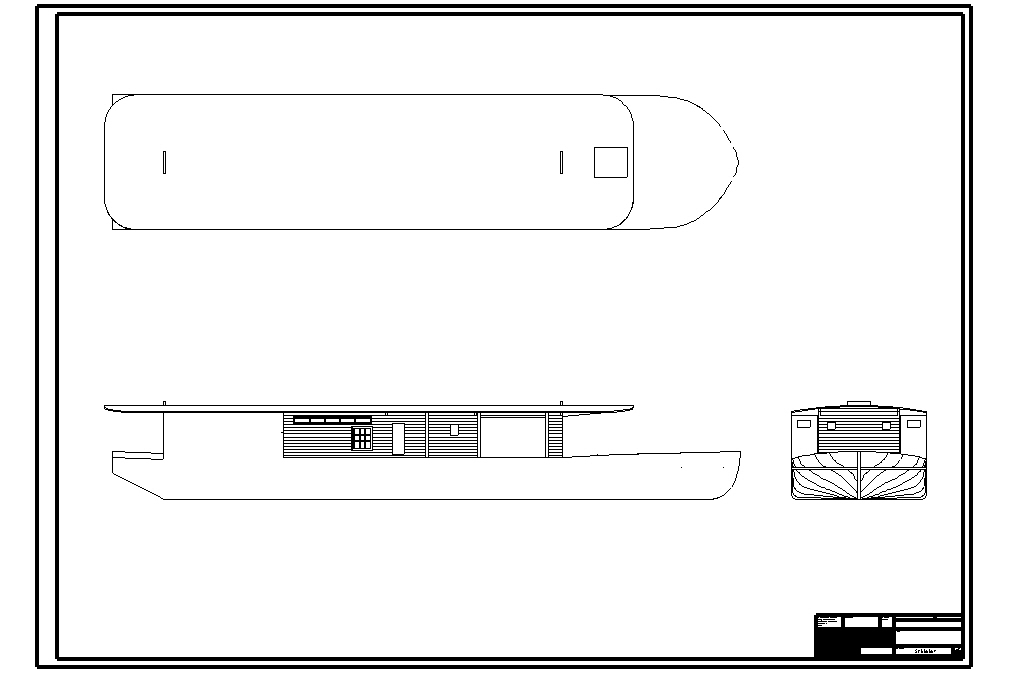

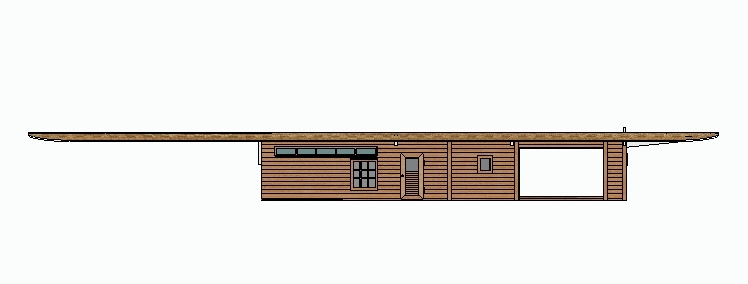

Rysunki zespołu nadbudówki:

Nadbudówka 01.JPG (76.21 KiB) Przejrzano 5542 razy

W skład zespołu nadbudówki będą wchodzić podzespoły:

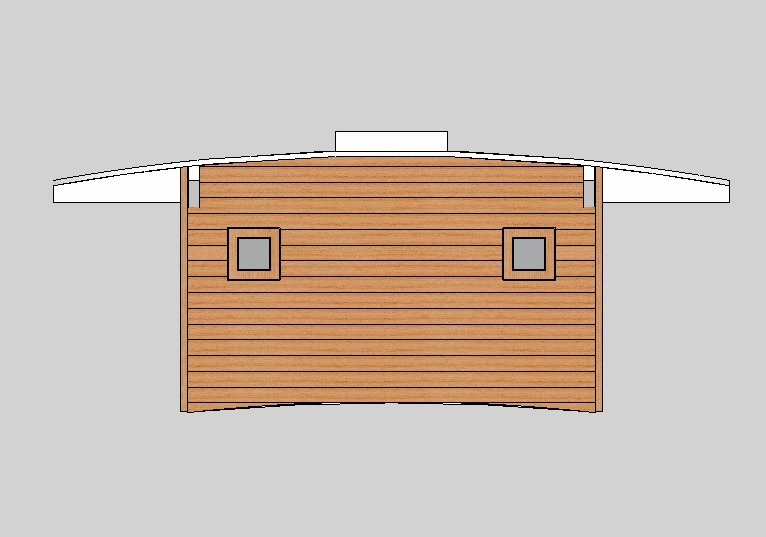

Drzwi:

Drzwi no1P.JPG (54.65 KiB) Przejrzano 5542 razy

Okna:

Okno przednie N01.JPG (69.6 KiB) Przejrzano 5542 razy

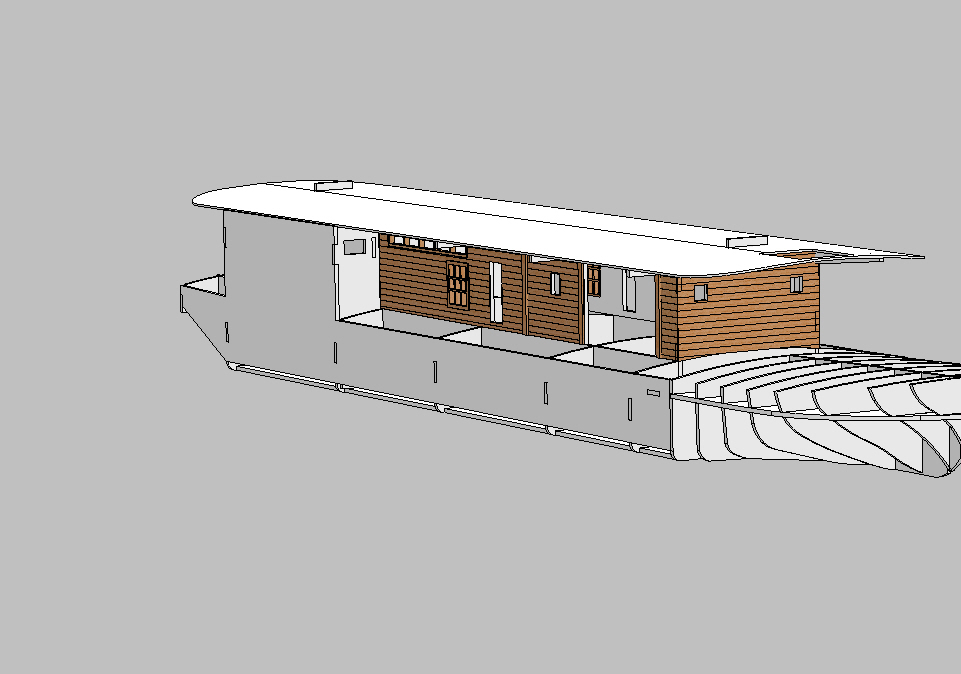

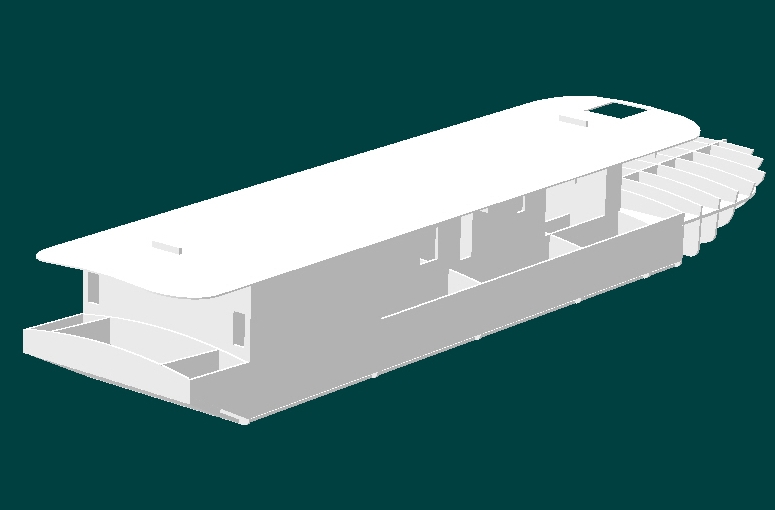

Szkielet nadbudówki:

oraz kocioł (którego zdjęć, rysunków usilnie szukam w necie).
Wszystkie podzespoły będą stosownych do skali arkuszach. Na każdym arkuszu będzie tabelka z listą części i odnośnikiem do rysunku wykonawczego.
Jeżeli ktoś ma jakieś pomysły, uwagi dotyczące struktury dokumentacji - zapraszam do pisania
