galeas karol & maria

[marek_p.]

Witam

Już prawie od dwóch lat śledzę na portalu zmagania z projektem K&M. Jednocześnie rozpocząłem wciągającą przygodę z budową tego modelu. Obecnie jestem na etapie, który oceniam na ok. 50 i kilka %.
Ponieważ jestem początkującym użytkownikiem na tym forum, zapewne upłynie trochę czasu aż opanuję
publikowanie postów ze zmagania się z tym modelem.

[marek_p.]

Cześć
Mam trochę wolnego czasu i chcę przedstawić stan mojego modelu K&M na dzień dzisiejszy.
Montuję jufersy i powiązane z nimi wanty.

przygotowanie jufersów


A tak wyglądają na modelu:

jufersy w jarzmach


szerszy widok budowanego modelu Karola i Marii


naciąganie pierwszej wanty


pierwsza wanta w większym zbliżeniu


A poniżej zdjęcia z początku zmagań z modelem Karola i Marii:


wycinanie jednej z wręg


pierwsze przymiarki wyciętych wręg


To tyle na dzisiaj. Do następnego spotkania.
Marek

[ralfee3]

Super że powstaje kolejna K&M, szkoda, że nie wrzuciłeś więcej zdjęć.

[marek_p.]

Witaj ralfee3

ze zdjęciami mam pewien problem - rozrzucone są po kilku folderach w kilku komputrach.
W miarę możliwości (czas oraz trochę chęci) będę zamieszczał kolejne zdjęcia z postępu prac oraz z początkowych etapów.
pozdrawiam
Marek

[marek_p.]

cześć
poniżej przedstawiam zdjęcia z pokrywania kadłuba Karola i Marii, pokrycie wykonane z listewek olchowych jako jednowarstwowe

pawęż rufowa:



pokrywanie burt:






szlifowanie pokrycia


[marek_p.]

Znalazłem folder ze zdjęciami bukszprytu, kilka z nich prezentuję poniżej:







[marek_p.]

witam
kolejna porcja zdjęć, tym razem szkielet i jego wypełnianie

wypełnianie klockami topolowymi przestrzeni pomiędzy wręgami dziobowymi i rufowymi

wypełnienie klockami topolowymi pomiędzy wręgami rufowymi


wypełnienie pomiędzy wręgami dziobowymi - klocki topolowe




obróbka wklejek dziobowych

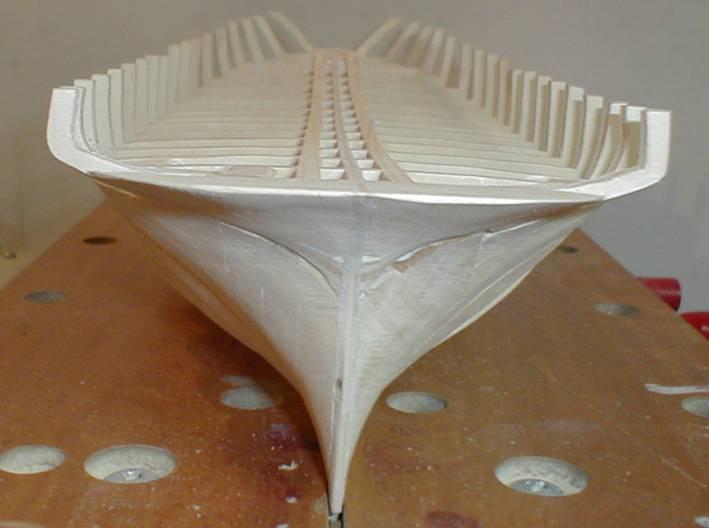

kilka widoków szkieletu K&M po szlifowaniu




wklejanie wzmocnień do zamocowania masztów w kadłubie

pierwsze wklejki pod maszt


wklejki pod mocowanie obu masztów


pozdrawiam
Marek

[marek_p.]

witam
kolejna porcja zdjęć z etapu budowy szkieletu modelu Karola & Marii:


widok ogólny szkieletu kadłuba

[marek_p.]

witam

odnalazłemzdjęcia dokumentujące wykonanie steru i jego zamocowanie:
















to tyle w tym poście

[marek_p.]

witam

jeszcze do tematu bukszpryt, kolejne odnalezione zdjęcia:
