Francuski kuter pilota portu z 1909r - "Dorian Gray"

[paniol2005]

No to zaczynam - po przeszukaniu komputerów , pozgrywałem wsie możliwe fotki.
Na wstępie powiem tyle - nie cierpię pisać relacji , więc będę wstawiał zdjęcia z opisem "na chłopski łeb".
Fotki z początków budowy są robione telefonem , od teraz będę robił aparatem.
O samej jednostce wujek G. nie chce zbyt wiele gadać , chyba że wpiszemy hasło "Borek Dvorak" -bo ten oto jegomość rozrysował owe plany.

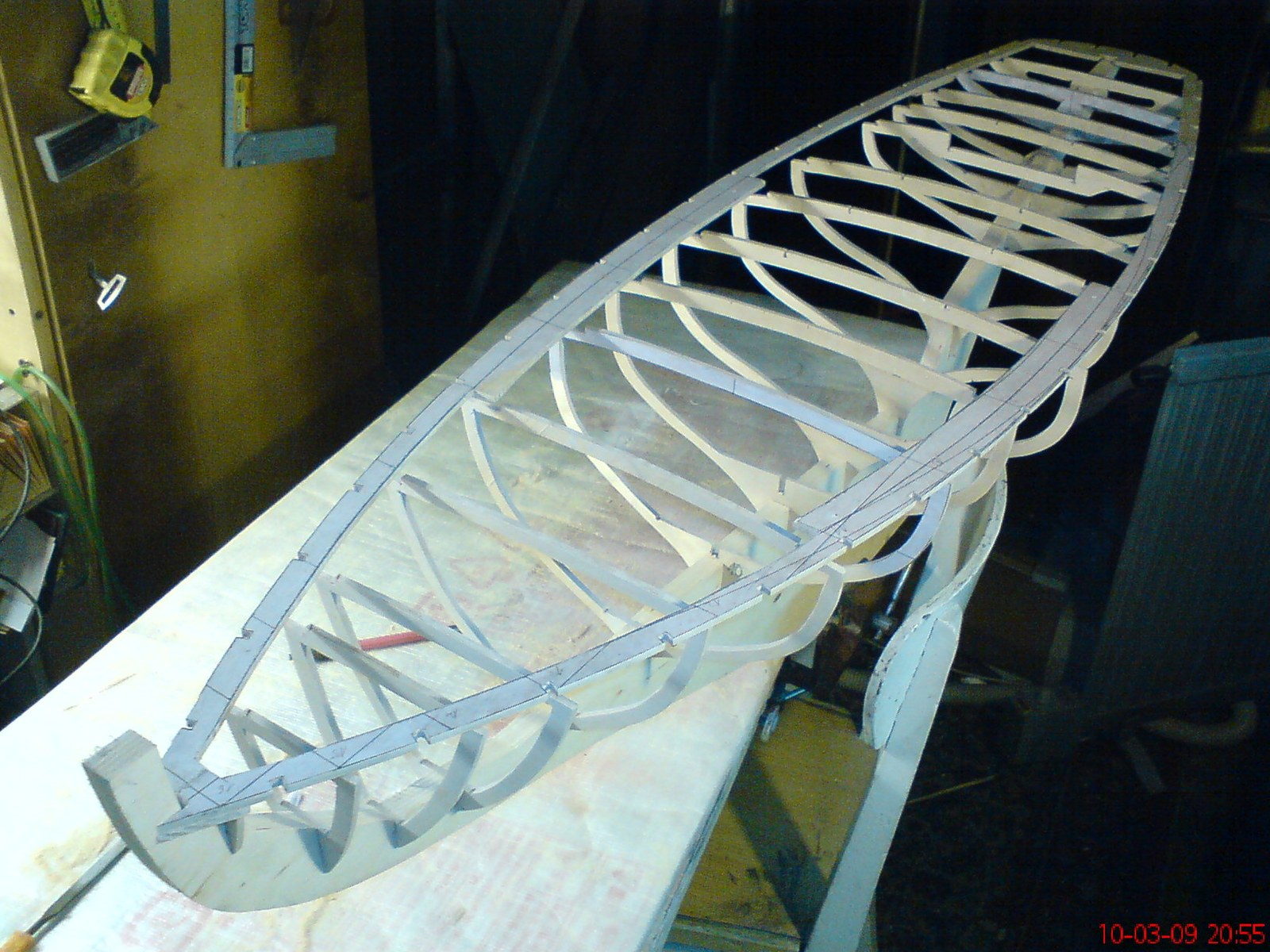

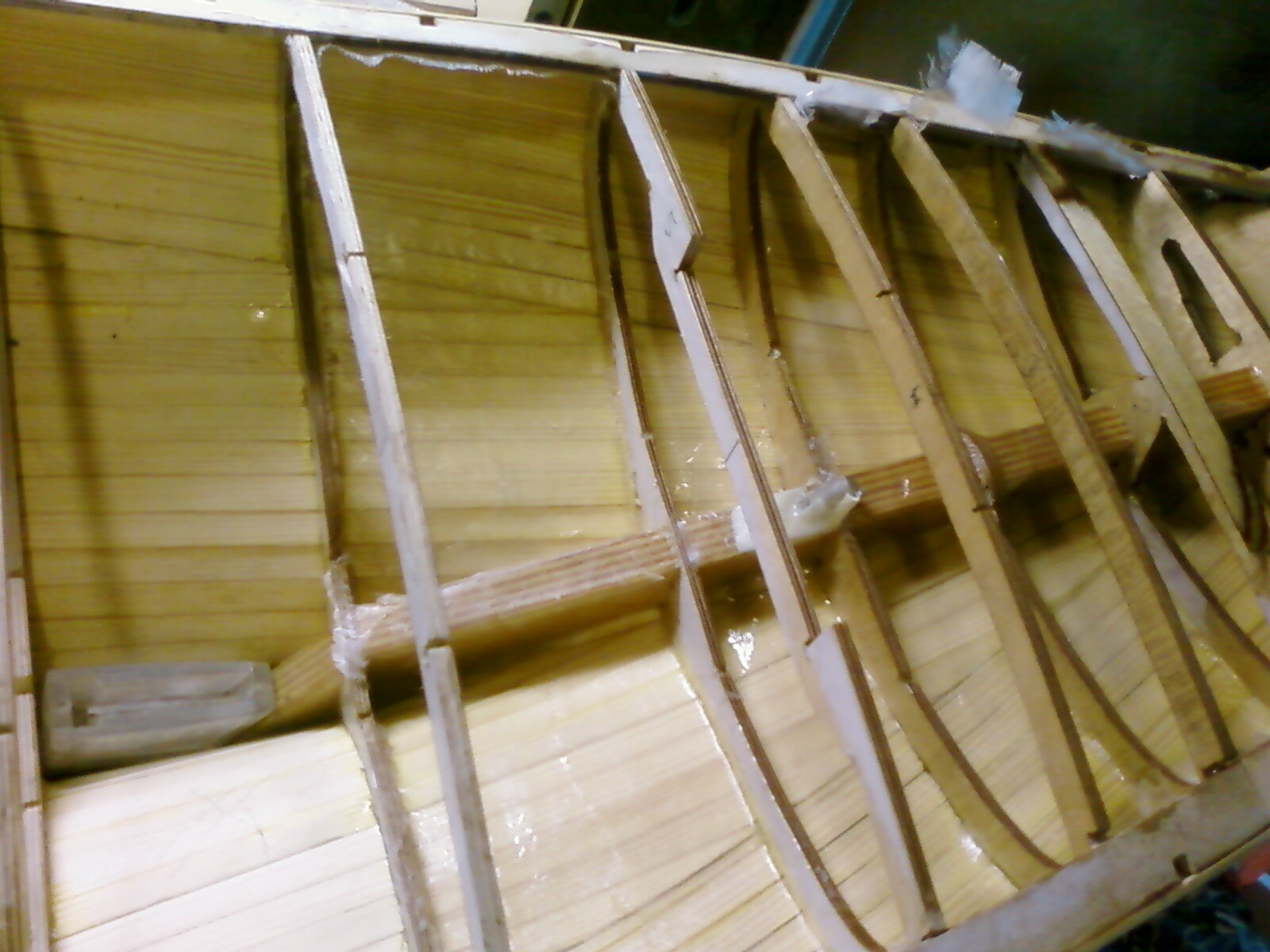

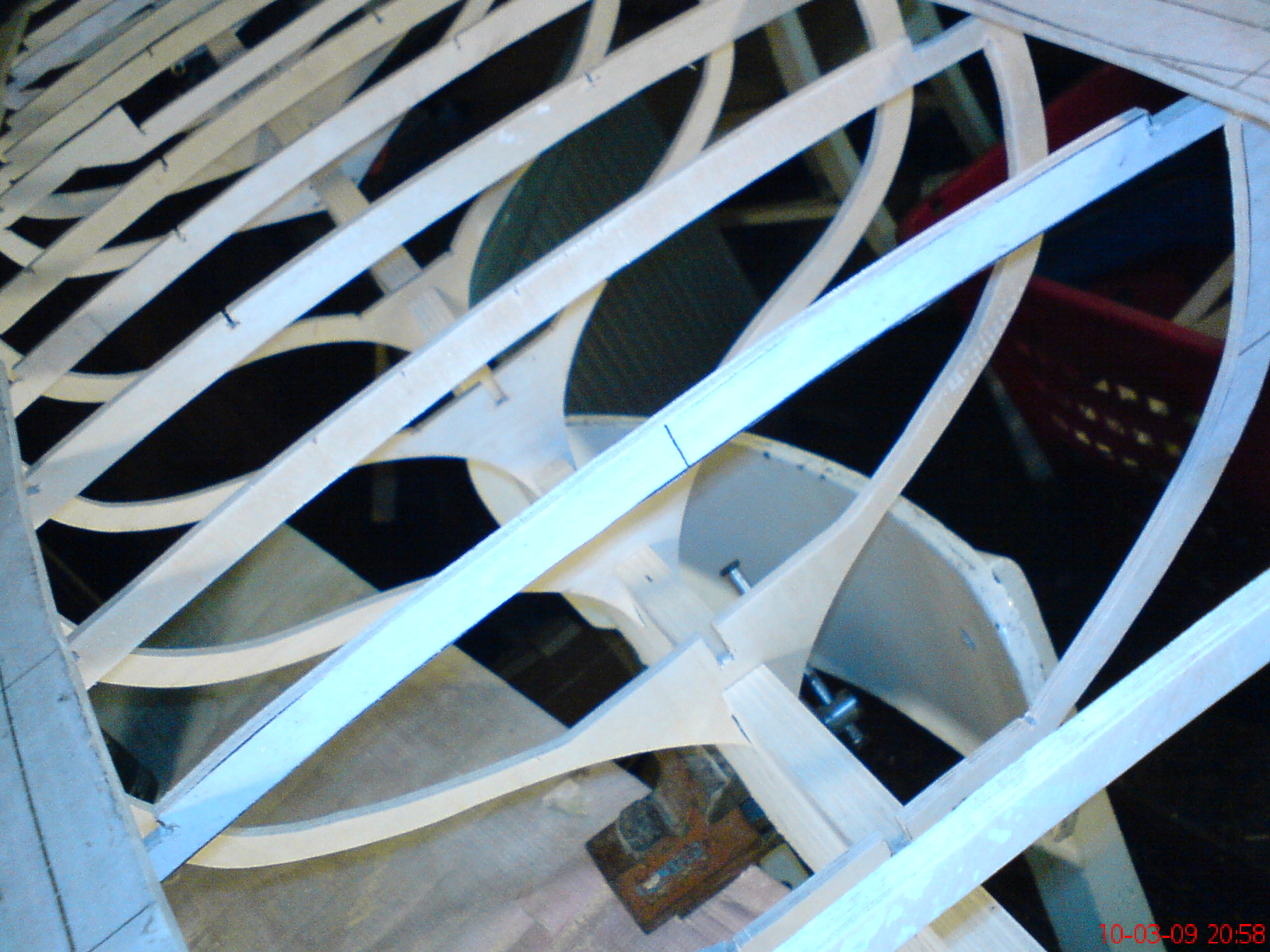

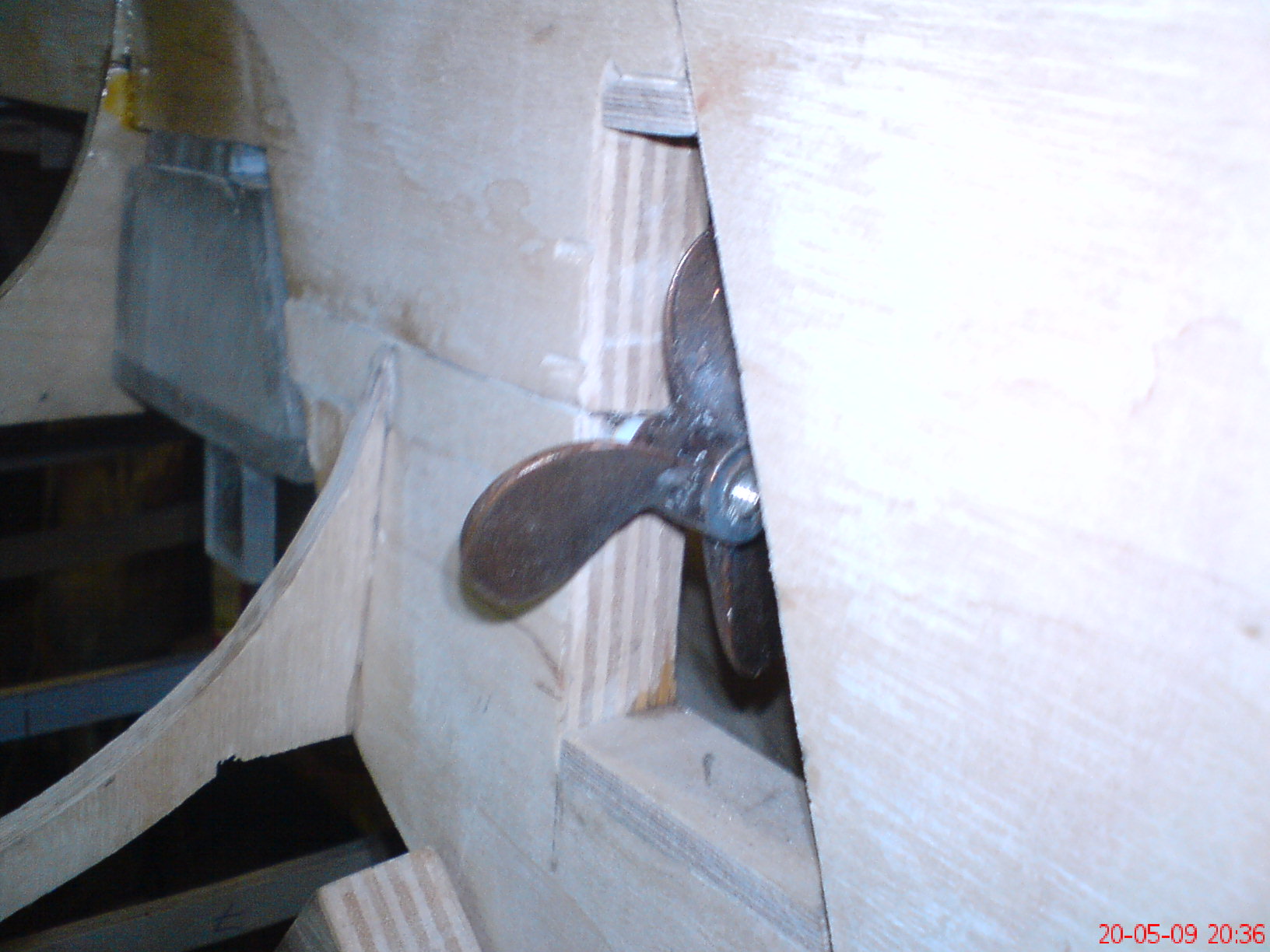

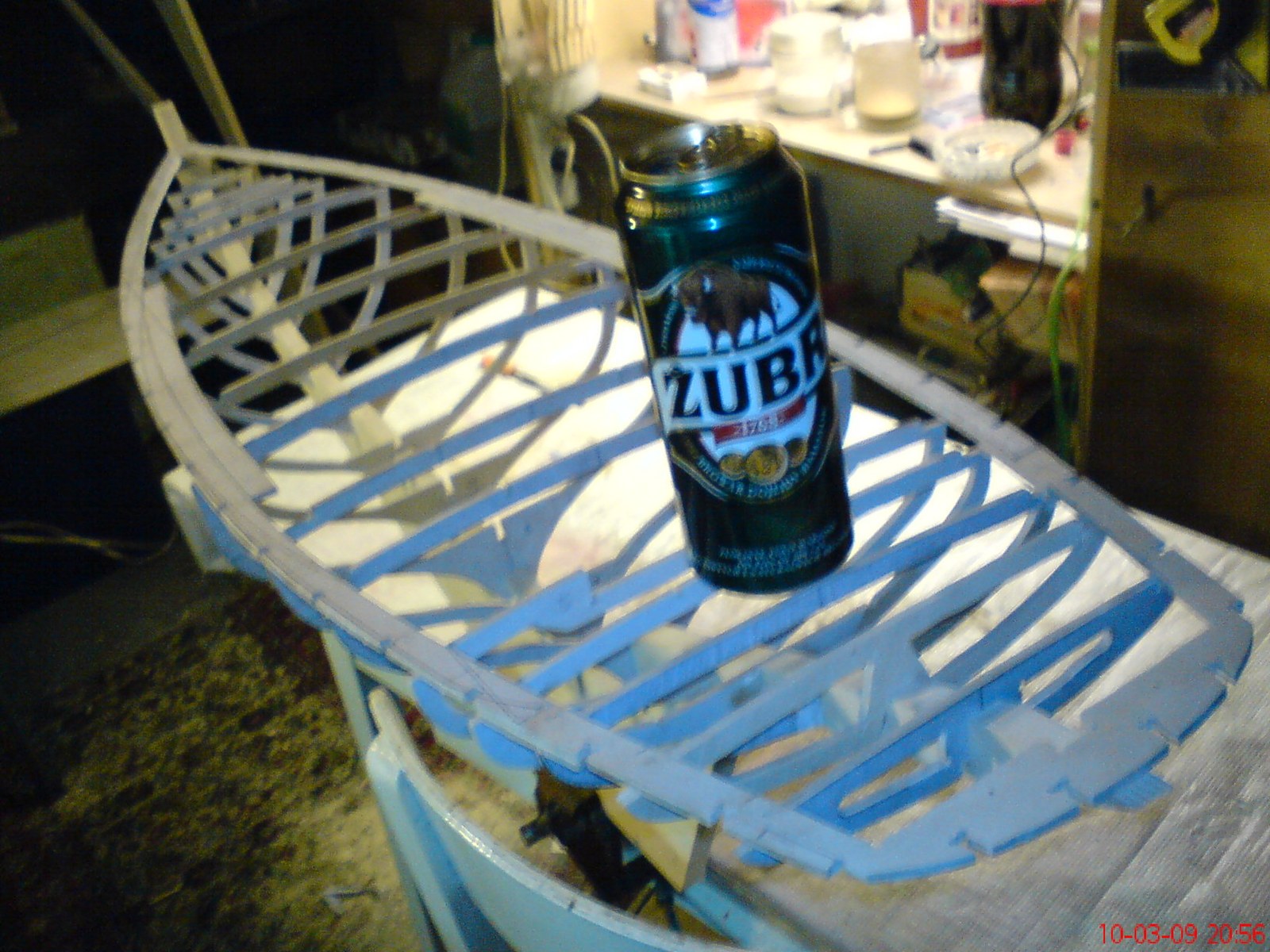

Dobra koniec lania wody - teraz konkrety , od początku :

[paniol2005]

Filmik z testów windy - przepraszam za jakość .

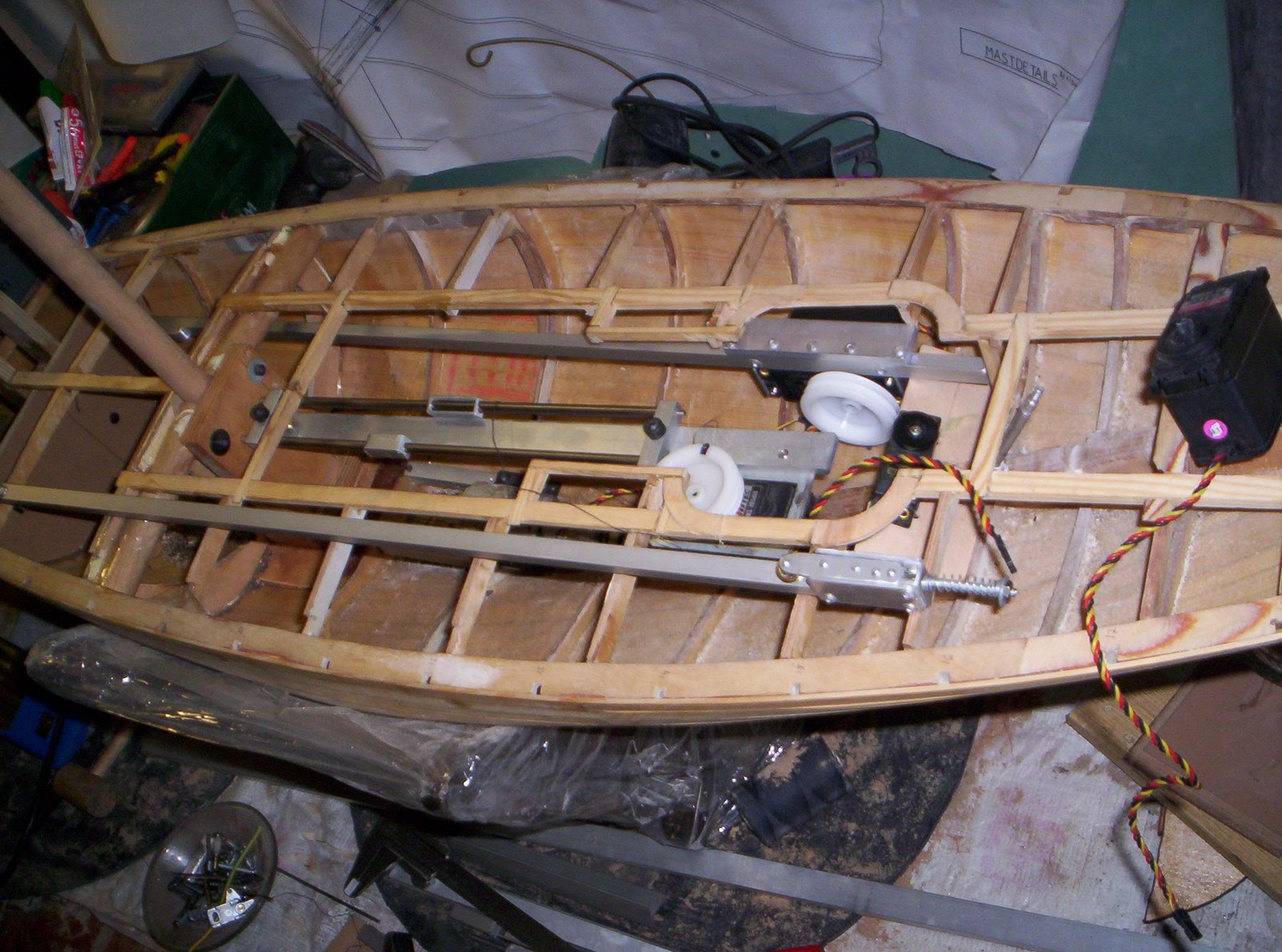

Winda od serwa rożni się kątem obrotu - serwo około 180 st , winda ponad 360 st ( nie mierzyłem ).
W modelu są zastosowane windy o ciągu 13 kg , 3 szt. po jednej na żagiel - mocniejszych nie znalazłem , te powinny wystarczyć.
Mechanizmy wykonawcze będą budowane jako moduły (szyny) , by można je bez problemowo serwisować - wszystko musi wejść - wyjść przez otwór w pokładzie.
Podejrzewam że to co jest na fotkach i (ala) filmie na pewno ulegnie zmianom w praniu.

http://www.youtube.com/watch?v=gzkUOoDwez8

[Sebastian.M]

Co by nie mówić fajna sztuka będzie
Pozdrawiam

[Joker 2]

Obejrzałem ten post już wcześniej , i siadam wygodnie , będę oglądał dalej .
Pomysł mi się bardzo podoba ( ach te żagle ) wykonanie również .
Chciałbym odpowiedzieć na zarzut kolegi dotyczący mojej wypowiedzi w poście o modelu RC .
Zdjęcia są moje , pierwszy model z zestawu , drugi szkielet to moje wykonanie pozostałe dwa to model w wykonaniu kolegi Andrzeja Bryski członka tego forum . Zresztą mojego wychowanka ( pod względem modelarskim ) członka naszej modelarni w Olsztynie .
Wracając do wind , jak już napisałem ;
Czy serwo czy winda , to tak jak święta wielkiej nocy i bożonarodzeniowe . Moim zdaniem modele większe - winda , małe - serwo .

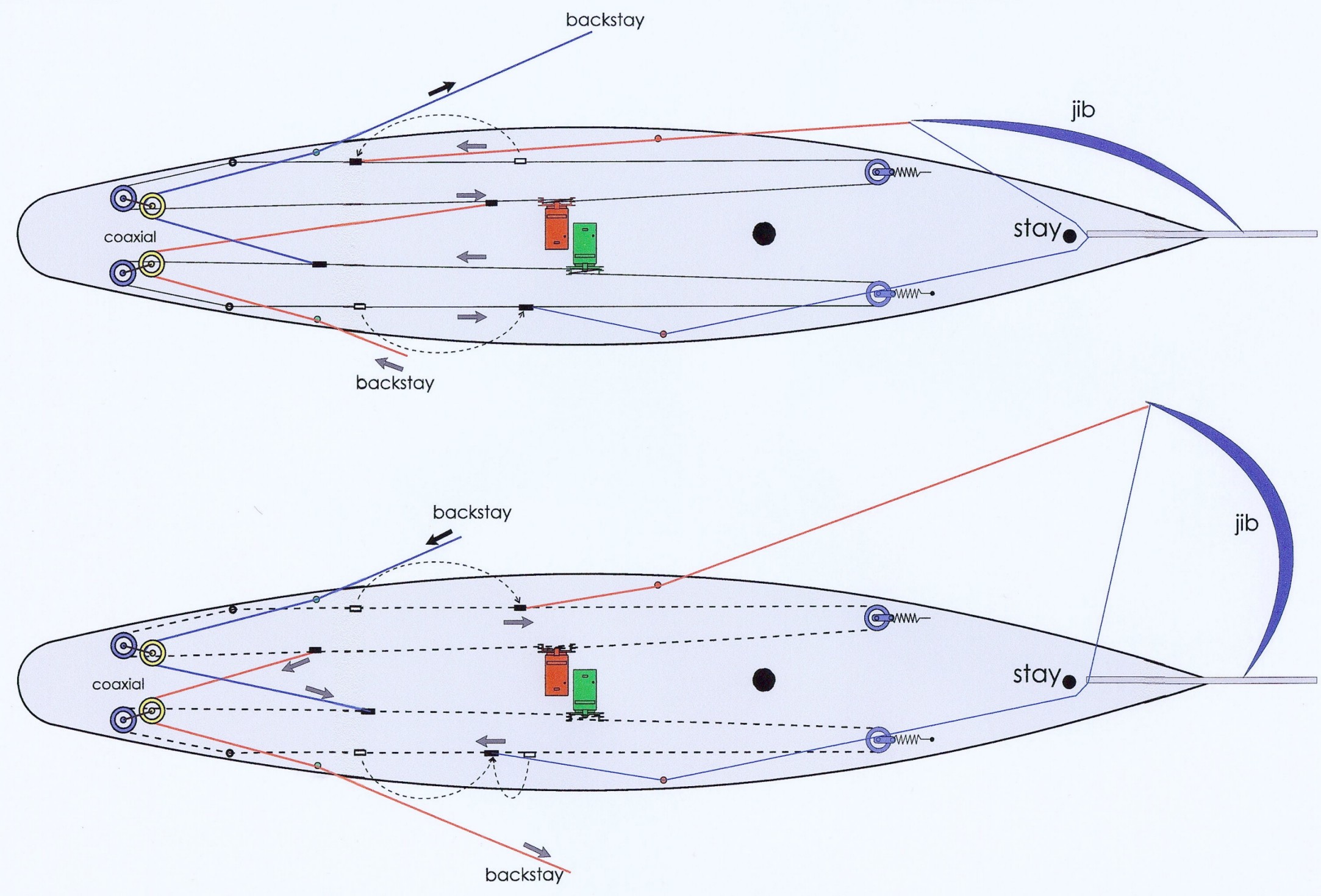

Co by się szoty nie splątały to jest taki patent ;

Układ szotów z windą

Układ szotów z serwem , pokazano ruch ramion serwa

Winda lub serwo w dowolnym miejscu kadłuba
żółte - przelotka z rurki najlepiej mosiądz ,
czerwone - szot główny ,
zielone - guma modelarska do napinania ,
niebieskie - szoty żagli , lużne .
Przy windzie guma modelarska konieczna , przy serwie można ją pominąć .
Całość stosowana od lat ( od zawsze ) ale nie ja to wymyśliłem .
Działa i jest pewne na sto procent , ja sam na tym pływam i pływałem .
W modelu redukcyjnym trzeba to umieścić pod pokładem . W modelu kolegi moim zdaniem są windy za dużej mocy , ale to nie wada . Raz wiązanie mechaniczne daje dodatkową wagę i komplikuje napędy .
Ja osobiście widzę inny problem . Sądząc z opisu będze to model szkunera i to stosunkowo małego , kolega chce zastosować takie połączenia szotów ;

układ szotów

układlinek wind

Przy układzie jedna winda jeden żagiel będzie to wygłądało tak .
Grot żagle będą pracowały prawidłowo , natomiast fok przy zwrocie przez sztag będzie musiał być całkowicie wyluzowywany , przy zwrocie przez rufę będzie pracował prawidłowi .
Dodatkowo prosze pamiętać że będzie bardzo trudno wyregulować napięcie wszystkich trzech żagli w modelu kiedy on będze 50 czy 70 m od nas . Po prostu nic nie widać sterujemy na wyczucie .
Najlepiej wtedy zastosować jedna winde . Jeżeli foki zachodzą na siebie to punkt zaczepienia przenieść koło sztagu drugiego foka . Jeżeli to niemożliwe spróbować tak ;

Mim zdaniem rozwiązanie eleganckie choć troche skąplikowane .
I jeszcze jedna rzecz , ale to już nie krytyka .
Kolega zrobił model z listew sosnowych ( tzw . słomka ) . Ma to jedną bardzo poważną wade w wypadku modelu pływającego . Drewno pracuje i po jakimś czasie zacznie się wypaczać , pękać . Nawet pokrycie żywicą dwustronnie mało pomaga . Ja już to kiedyś odczułem . Osobiście radził bym obecny model potraktować jak kopyto do zrobienia formy i na niej odbić właściwy model . Ewentualnie potem okleić go fornirem .
Dołanczam link
http://www.nonsolovele.com/Index.shtml
a w szczegulności
http://www.nonsolovele.com/Plans&Models.shtml
pozycja " Vintage and J Class 1) Twiga

Wystarczy tego marudzenia pozdrawiam Edward

[paniol2005]

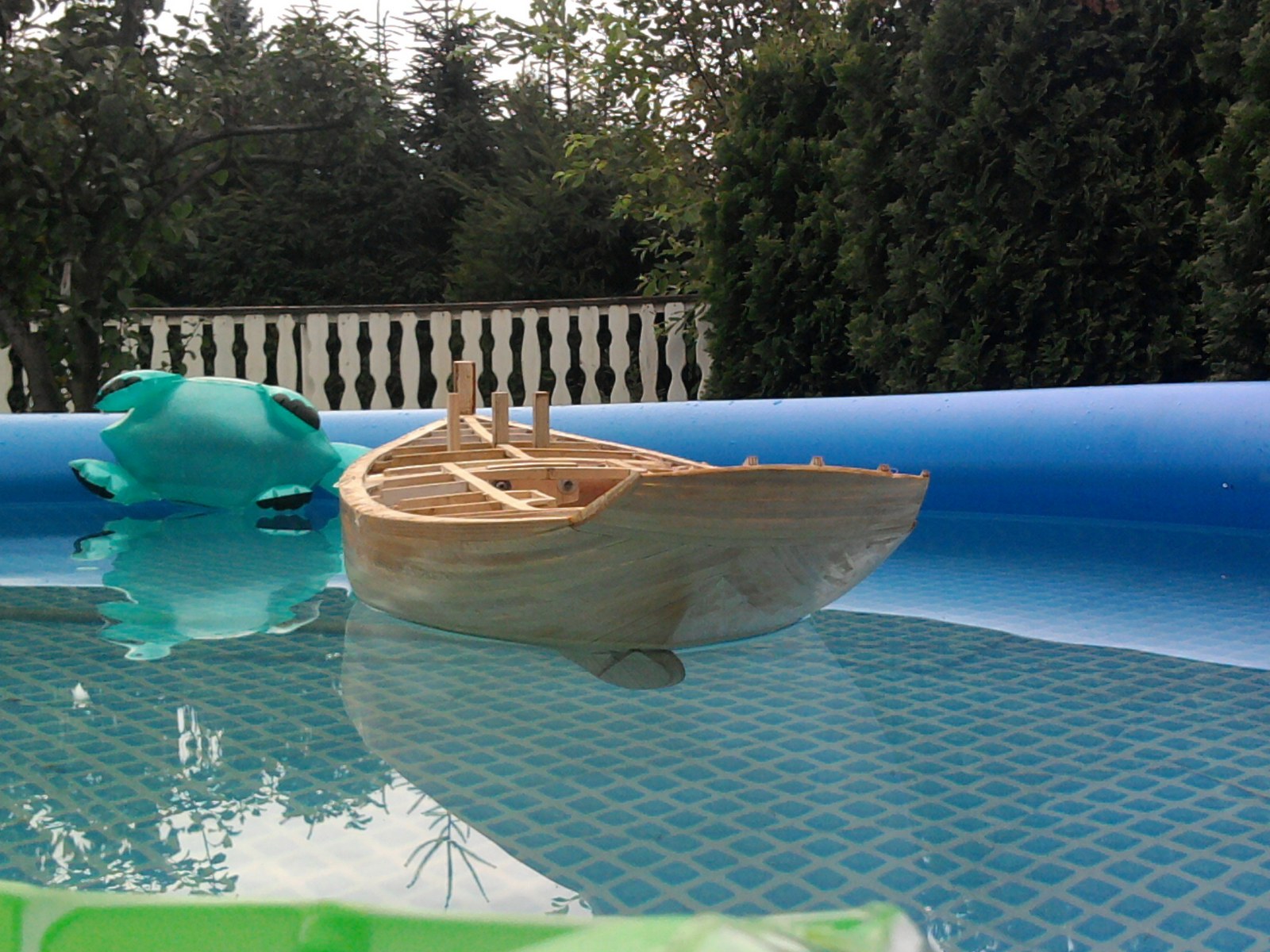

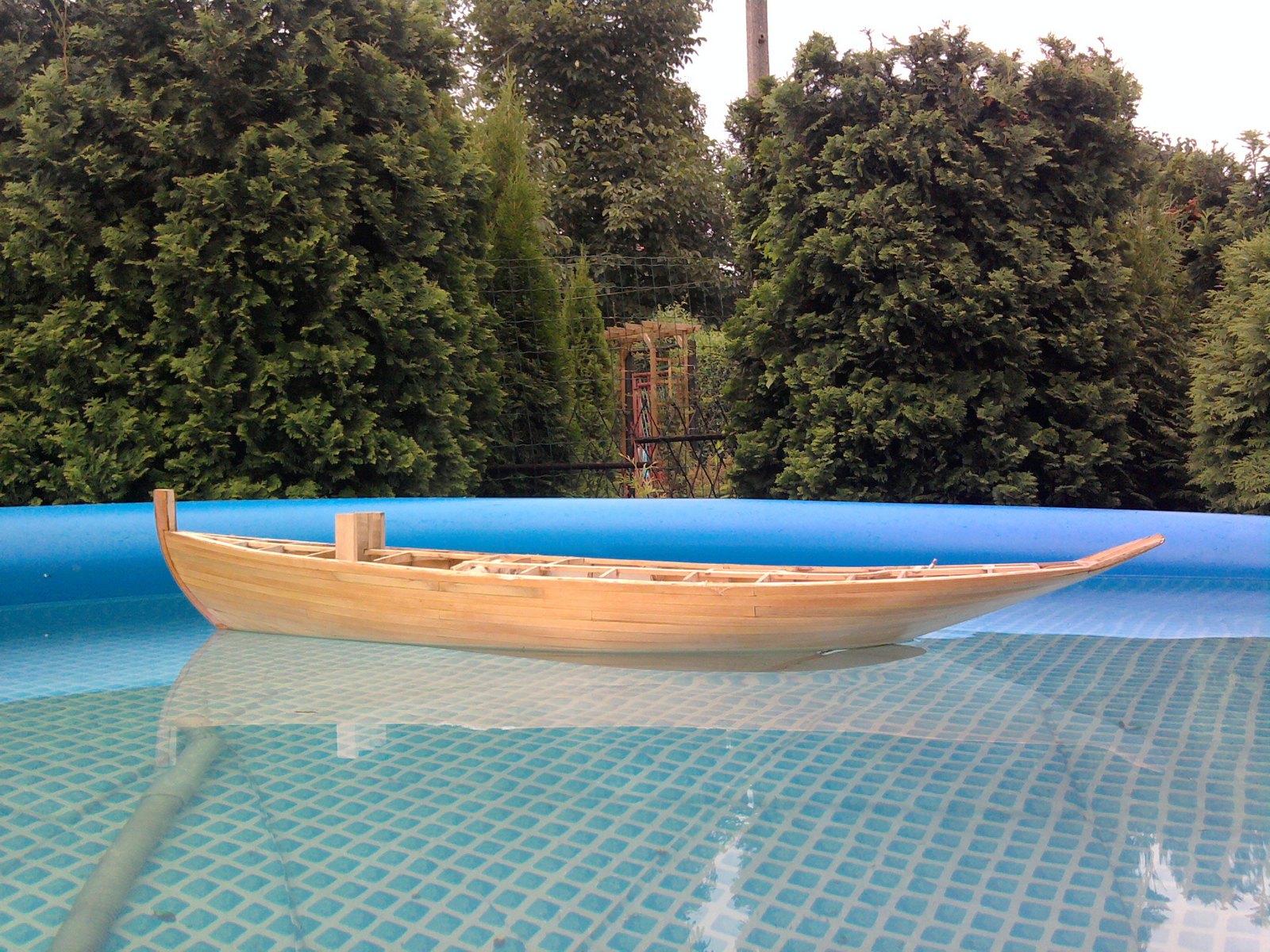

Pływadło skończone - czas wracać do Doriana.

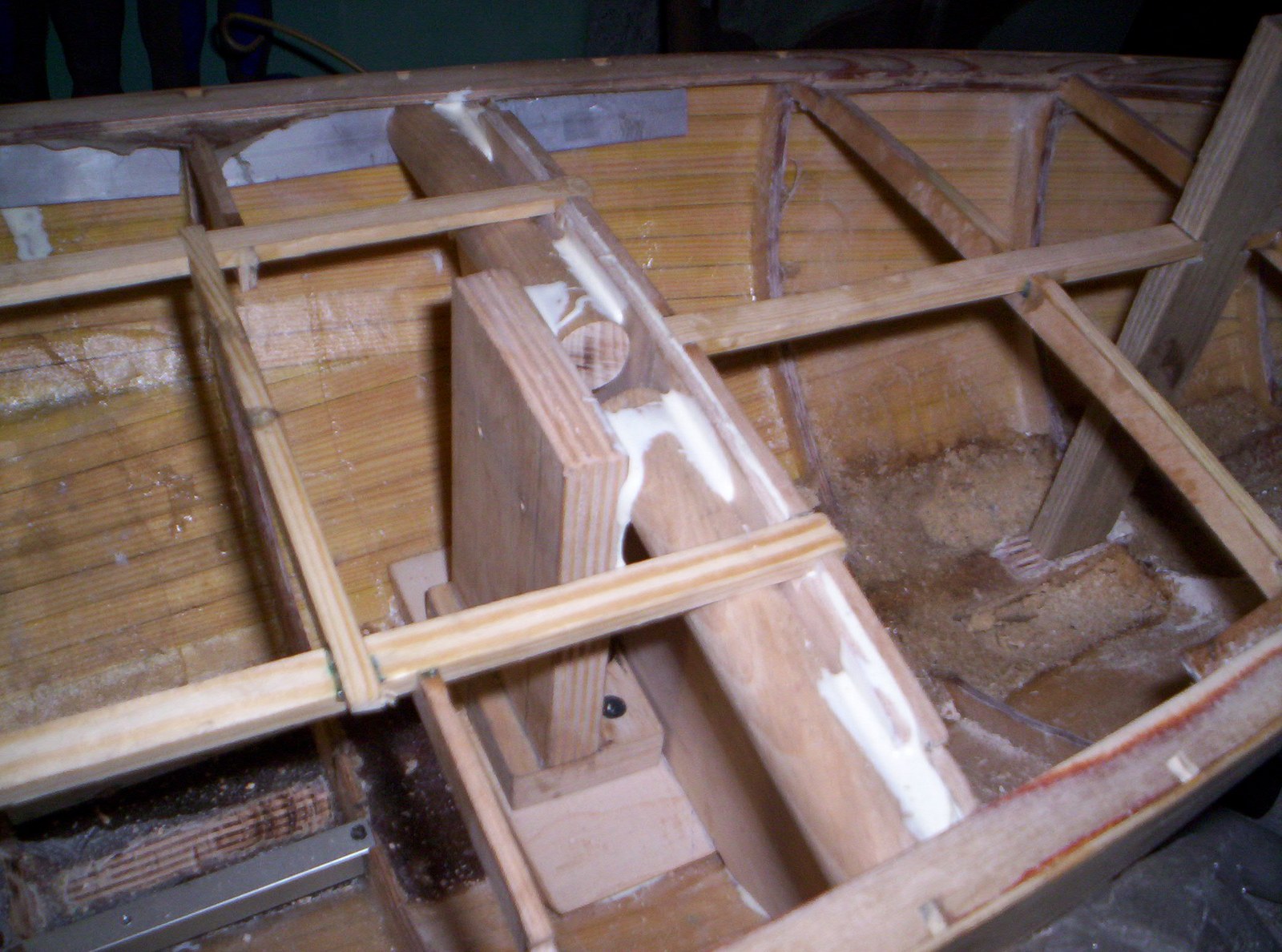

Wypiwszy parę napoi poprawiających kontrast , stwierdziłem że tak nie można.
Calość prysnąłem lakierem i szlifuję gòry i doliny.

[paniol2005]

Jutro żywicowanie.

[Wojtek-Sos]

Pięknie to wygląda Paniolu.

[paniol2005]

Poprzedni forpik poszedł do zabawek córki - nie pozwoliła go spalić.

[myszor]

Tomek , ależ Ty zdolny jesteś .
Jak potrzebujesz gruszki to daj znać .
Stolarka pierwsza klasa . Gratuluje

[paniol2005]

Dziękuje Myszor , narazie się uczę więc wolę zepsuć szatańskie drzewo niż materiał.

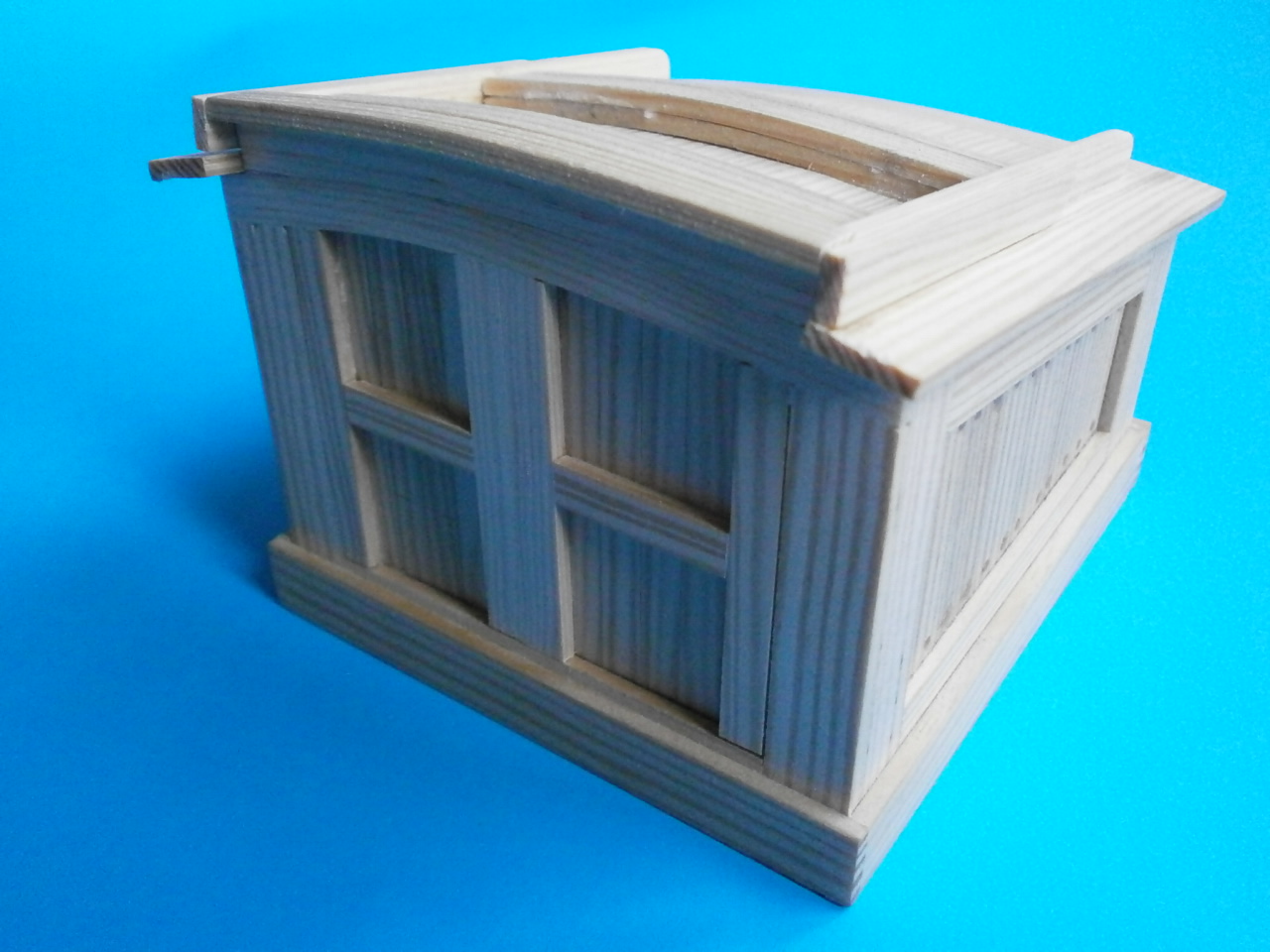

Buda do psa skończona, muszę jeszcze w sieci poszukać jakichś fotek by zrobić zawiasy itp.
Na planach niestety nic nie ma.
