Luger Le Coureur 1776 (zestaw Shipyard)

[Kon_Bar]

I jeszcze update postępu prac (obiecuję, że ostatnie dzisiaj ;) )

Talrepy:





Wanty i sztag (ten ostatni nie napięty ;) )



I rzut oka na rufę

[Tomek Aleksinski]

Kon_Bar napisał:

U mnie to supełek :( ale nawet nie próbowałem odtworzyć wspomnianego węzła :whistle:

Oczywiscie, ze w takim malym modelu wykonanie wezla Matthew Walker'a byloby niemozliwym. Wspomnialem o nim tylko zeby zaznaczyc, jak to bylo na pelnowymiarowych jednostkach. W modelach zastepuje sie go zwyklym supelkiem, chyba ze mamy do czynienia z tak ogromnymi modelami, jak np. te z paryskiego Musee de la Marine.

Kon_Bar napisał:

krok 9 - świadome uproszczenie; mój "oplot" oplata obie liny zamiast tylko jednej (ale nie byłem w stanie rozpleść tych dwóch cieniutkich linek, które przedtem upaćkałem farbą :pinch: ) Postaram się to poprawić przy większych jufersach (te mają 2 mm) i grubszych wantach (będzie jeszcze 12 okazji do ćwiczeń :evil: ).

Zauwaz na ilustracji oplot wokol obu lin od wanty (jej standing and running end) oraz osobny oplot wokol konca linki od talrepu. Tego ostatniego w Twej skali tez nie da sie zrobic - posmaruj jej koniec rozcienczonym klejem od drewna, aby sie nie mechacil - to wystarczy.

Kon_Bar napisał:

Wiem, że tego nie widać :( , ale jufersy miały wywiązane throats :)

Myślałem o tych elementach:

Wiem o jakich elementach mowisz, ale czy masz na mysli "wywiazane" jako slowko rozluznione?
Hmmm... jesli tak, to nie jest to zbytnio poprawnie - okrecenie wanty wokol gornego jufersa powinno byc, o ile sie da, ciasne. Ale, jesli juz na to za pozno, musi rzecz jasna tak pozostac.
Chodzilo mi wczesniej jednak o to, ze zanim okrecisz linke od talrepu wokol podwojnej liny od wanty, powinienes ja przewlec przez ciasna przestrzen miedzy skrzyzowaniem w/w okrecenia wanty a tym jufersem (throat, czyli gardlo w doslownym tlumaczeniu) - czyli miejscem ktore zaznaczyles kolorem zielonym na ilustracji.
Jesli okreciles swoja wante w miare ciasno wokol w/w jufersa, powinno tam byc akurat tyle miejsca na ta operacje.
To tyle.

[Kon_Bar]

Tomek Aleksinski napisał:

Wiem o jakich elementach mowisz, ale czy masz na mysli "wywiazane" jako slowko rozluznione?
Hmmm... jesli tak, to nie jest to zbytnio poprawnie - okrecenie wanty wokol gornego jufersa powinno byc, o ile sie da, ciasne. Ale, jesli juz na to za pozno, musi rzecz jasna tak pozostac.
Chodzilo mi wczesniej jednak o to, ze zanim okrecisz linke od talrepu wokol podwojnej liny od wanty, powinienes ja przewlec przez ciasna przestrzen miedzy skrzyzowaniem w/w okrecenia wanty a tym jufersem (throat, czyli gardlo w doslownym tlumaczeniu) - czyli miejscem ktore zaznaczyles kolorem zielonym na ilustracji.
Jesli okreciles swoja wante w miare ciasno wokol w/w jufersa, powinno tam byc akurat tyle miejsca na ta operacje.

Przez "wywiązane" chciałem zaznaczyć, że wykonałem w tym miejscu oplot a nie poszedłem na łatwiznę i okleiłem jufers liną :) Inna sprawa, że kompletnie tego nie widać po "wypacianiu" wanty farbą (podobnie jak kilku innych elementów :lol: ). Oczywiście lina oplata jufers ciasno i aby przełożyć przez "throat" linkę musiałem najpierw minimalnie powiększać prześwit "gardła" igłą :)

Myślę, że teraz jest już wszystko jasne :) Miło mi jednak, że ktoś pilnuje mojej pracy abym nie "walnął" takich głupot jak przy pierwszym talrepie :)

[Kon_Bar]

Coś tam zrobiłem :D

Osadziłem bukszpryt:



i zrobiłem "jib" 2.0:

[Kon_Bar]

Olinowanie stałe bukszprytu (wiem, trochę przesadziłem z ilością zdjęć ;) ):

[Tomek Aleksinski]

Slicznie Ci to idzie!
BRAWO!!! :)

[Kon_Bar]

Po skończeniu "surówki" masztów nie mogłem sobie nie pozwolić na małą przymiarkę. Koniec pracy zaczyna majaczyć na horyzoncie ;)



Po pomierzeniu modelu wyszło mi na to, że gablota będzie miała podstawę minimum 80x40 cm (żagle "na motyla") - czuję przez skórę, że czekają mnie poważne negocjacje pod tytułem "gdzie niby masz TO zamiar trzymać" :D

P.S.
Tomku
Dzięki za miłe choć chyba niezasłużone słowa :)

[Emilius]

Kon_Bar napisał:

czuję przez skórę, że czekają mnie poważne negocjacje pod tytułem "gdzie niby masz TO zamiar trzymać" :D

skąd ja znam takie negocjacje :whistle: ( 3 okręty za szkłem witryny )

[Kon_Bar]

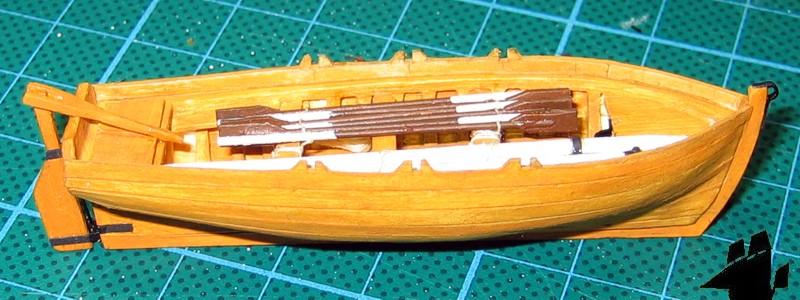

W napadzie pracowitości ;) skończyłem szalupę (ogólnie wziąłem się za kończenie różnych detali - czuję przez skórę, że jak założę żagle to już ich nie dokończę :/ )





Kotwicę dorabiałem "na gwałt" - na pierwszym zdjęciu widać w tym miejscu białą plamę - było tam duże niedomalowanie nie do zamalowania (farba "nie łapała").

Prywata:
Poszukuję +/- 10 cm kawałka drutu mosiężnego 0,5 - 1,0 mm - może ktoś może mnie poratować? Dobrze zapłacę *)
*) za przesyłkę B)

Errata:
Buszując po sieci znalazłem szkic, który prawdopodobnie służył Wydawcy przy opracowywaniu olinowania. Jest to 3-cia znana mi (obok Ancre i Peterssona) wersja olinowania stałego :laugh:


zdjęcie z Internetu

[Kon_Bar]

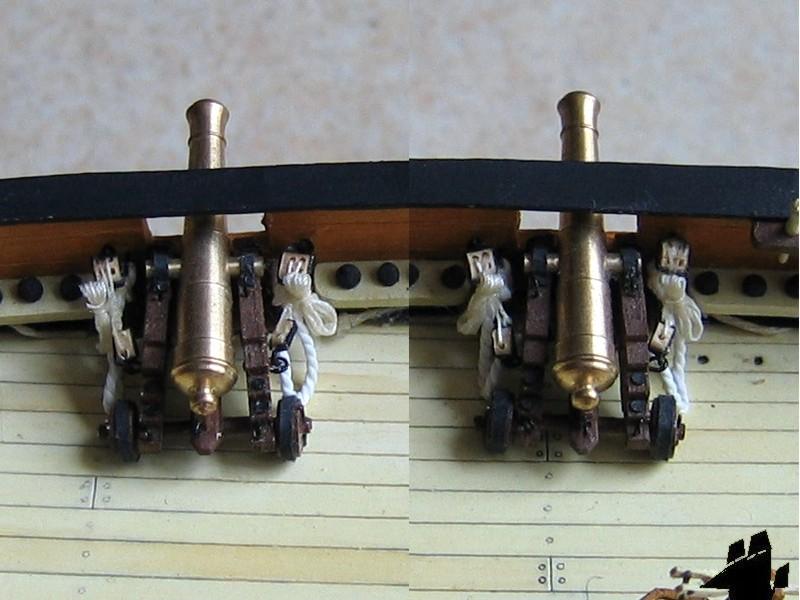

Żeby nie było, że tylko gardłuję ostatnio B) - nie mogłem już praktycznie nic innego zrobić jak tylko otaliować działa prawoburtowe. Dwa przykładowe poniżej:



Po skończeniu dział mogłem założyć talię sztagu bezanmasztu...



... i zmontować fał bezana:
