Model kartonowo-fornirowy

[RomekS]

Modele Shipyardu są świetnie opracowane i
idealnie nadają się do zrobienia w kartonie i fornirze.

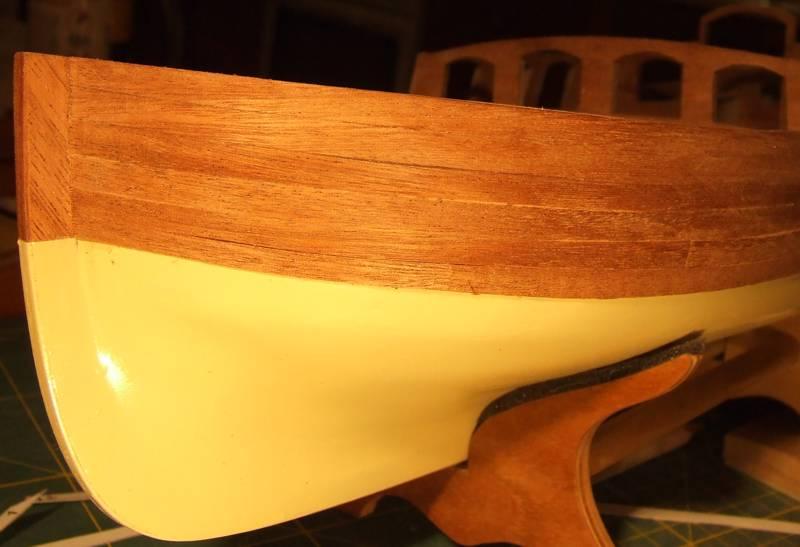

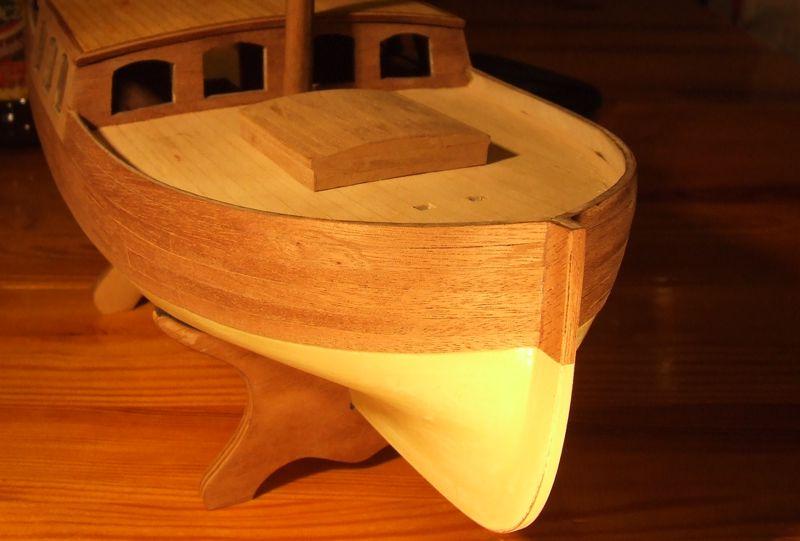

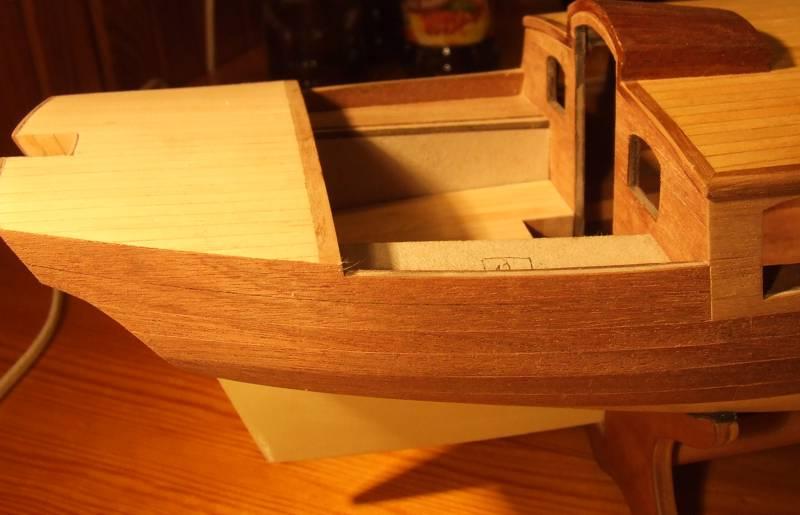

Rufa...Aby zobaczyć nieprawidłowości trzeba zaglądać od spodu.
A kto ogląda model od spodu. ;)

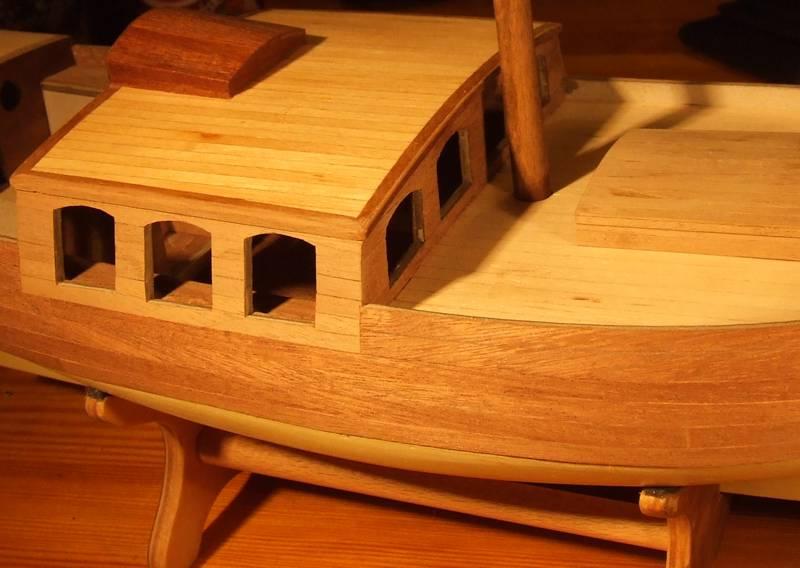

Jest już maszt.

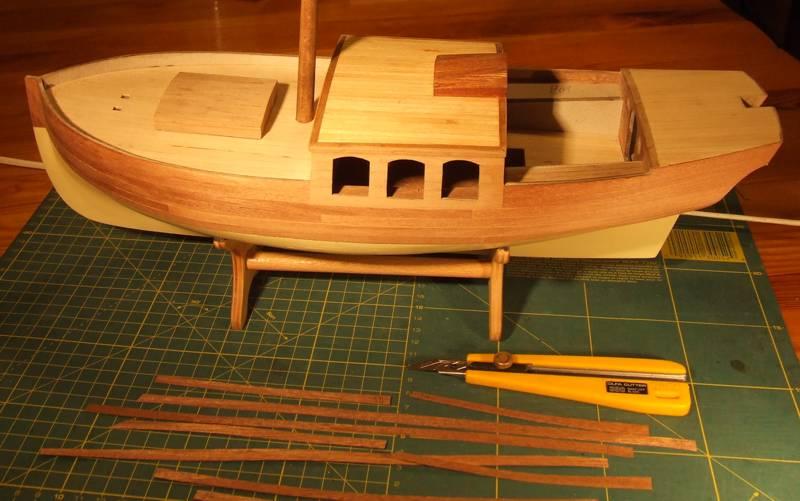

I docięte listwy prawej burty. Przykleję jutro.

[Andrzej1]

Witaj(cie)

Romku - Tobie to się samo robi.
Do roboty nie chodzisz czy co ?

Z ukłonami
Andrzej Korycki

[ryszardw]

Świetnie Ci to idzie.Czyściutko ,wszystko dopasowane.Rufę chyba też powinieneś pomalować na linii zanurzenia.R.

[RomekS]

Dzięki za miłe słowa.

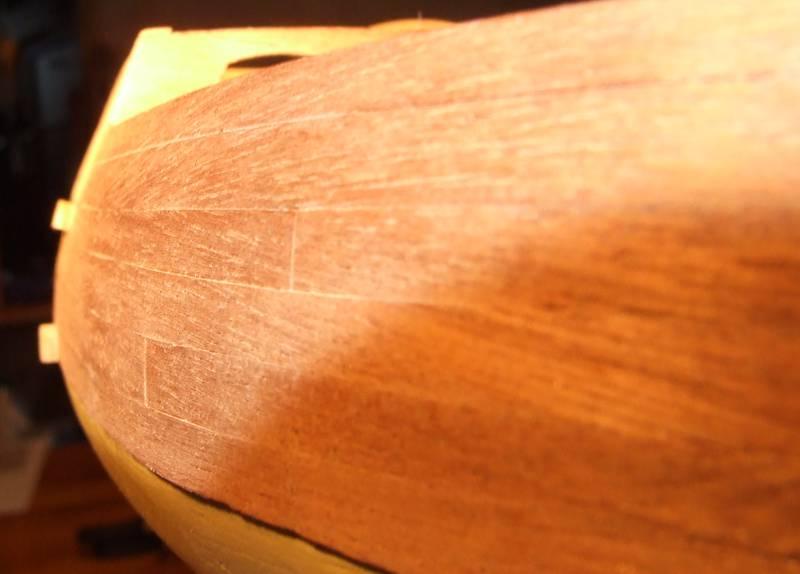

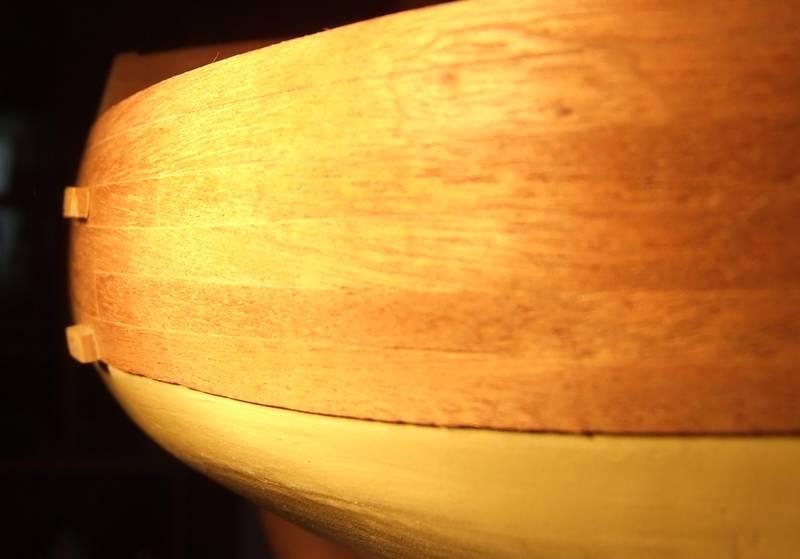

Zastanawiam się nad zaszpachlowaniem krawędzi styku forniru z malowaną częścią kadłuba.
Na razie poszycie skończone.

[jaxa]

RomekS napisał:

Przejście między fornirem a częścią malowaną "zamaskuje" listwa odbojowa.

a następnie:
RomekS napisał:

Zastanawiam się nad zaszpachlowaniem krawędzi styku forniru z malowaną częścią kadłuba.

Zdaje mi się, że listwa odbojowa w zupełności załatwiłaby sprawę
...tym bardziej, że jak
RomekS napisał:

Aby zobaczyć nieprawidłowości trzeba zaglądać od spodu. A kto ogląda model od spodu.

Oczywiście najlepiej ocenia się pracę widząc ją na własne oczy, zwłaszcza kiedy jest się takim profesjonalistą, więc tylko przypominam koncepcję, która zdaje się wcale niezła...
:)

[Hadżi]

Witam!


jaxa napisał:

Zdaje mi się, że listwa odbojowa w zupełności załatwiłaby sprawę
...tym bardziej, że jak

A czy odbojnice były umieszczane na linii wodnej i jaką one wówczas rolę spełniały?

Pozdrawiam

"Hadżi"

[RomekS]

Hadżi napisał:

A czy odbojnice były umieszczane na linii wodnej i jaką one wówczas rolę spełniały?

"Hadżi"

Były dokładnie w linii wodnej (chociaż tak dokładnie to nie była linia wodna)
A jaka rolę spełniały ? . Bo ja wiem, odbojnice jak to odbojnice chronią burty.

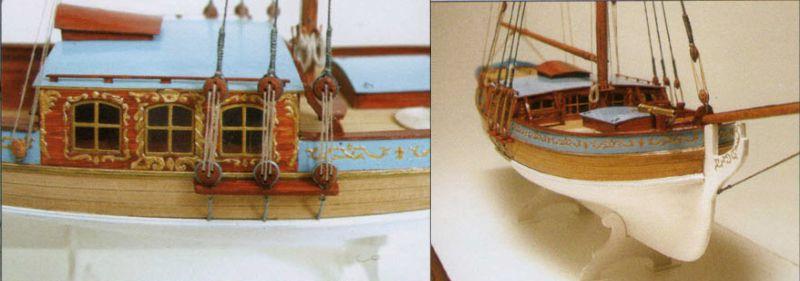

Tak to jest na fotkach. Model na pewno nie będzie malowany powyżej linii wodnej.
Ten niebieski kolor jest ohydny.

[jaxa]

To nie jest mój pomysł, ale autora relacji i znaleźć go można TU
Mógłby to być np. doklejony wąski pasek pomalowany dajmy na to na czarno lub biało, ale nie będę dalej brnął w ten pomysł.

EDIT: zacząłem pisać przed odp. RomkaS , w której wyjaśnia tą kwestię.

[Hadżi]

Witam!

RomekS napisał:

Były dokładnie w linii wodnej (chociaż tak dokładnie to nie była linia wodna)
A jaka rolę spełniały ? . Bo ja wiem, odbojnice jak to odbojnice chronią burty.

Tak. Odbojnica ma za zadanie wzmocnić burtę i nadburcie i chronić je przed uszkodzeniem
podczas dobijania do nabrzeża, czy keji.

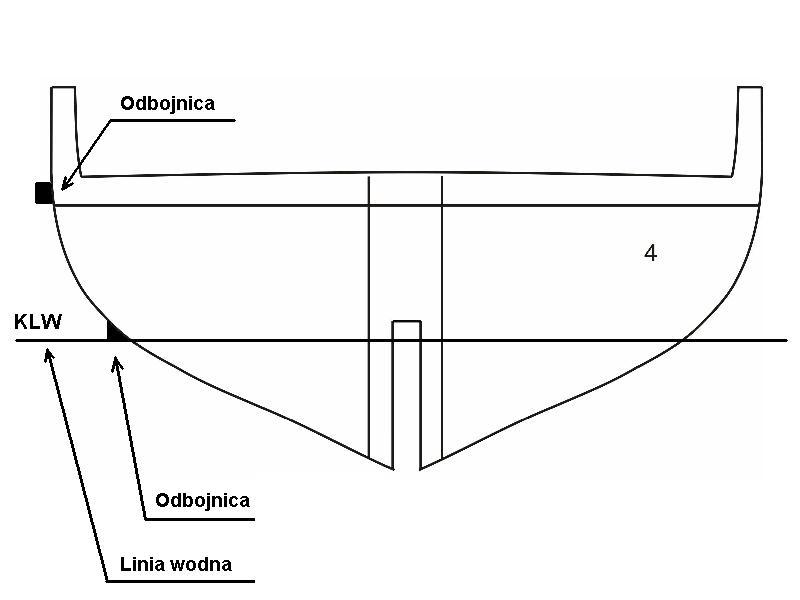

To, która odbojnica na tym rysunku spełnia swoje zadanie? Ja myślę, że nie ta tuż nad linią wodną.
Jeżeli na twoich planach jest odbojnica tuż nad linią wodną to znaczy, że najwięksa szerokość kadłuba jest właśnie w tym miejscu.

Pozdrawiam

"Hadżi"

[RomekS]

Hadżi napisał:

To, która odbojnica na tym rysunku spełnia swoje zadanie? Ja myślę, że nie ta tuż nad linią wodną.
Jeżeli na twoich planach jest odbojnica tuż nad linią wodną to znaczy, że najwięksa szerokość kadłuba jest właśnie w tym miejscu.

Odpowiadając na teoretyczne pytanie to ....

Twój teoretyczny rysunek jest do d*** w przypadku akurat tego jachtu.
Praktycznie odbojnicą była ta listew, która pierwsza
pi*******ła w pirs lub nabrzeże.

A która była pierwsza. Mogła być i górna i dolna.
Specjalnie do celów dydaktycznych nakleiłem kawałki
imitujące listwy odbojowe na środku i w części dziobowej.
Dobija się do brzegu właśnie tymi częściami kadłuba .
Praktycznie obie listwy to listwy odbojowe.
W części dziobowej górna a na środku kadłuba dolna.

Teoria jest zgodna z praktyką w teorii...

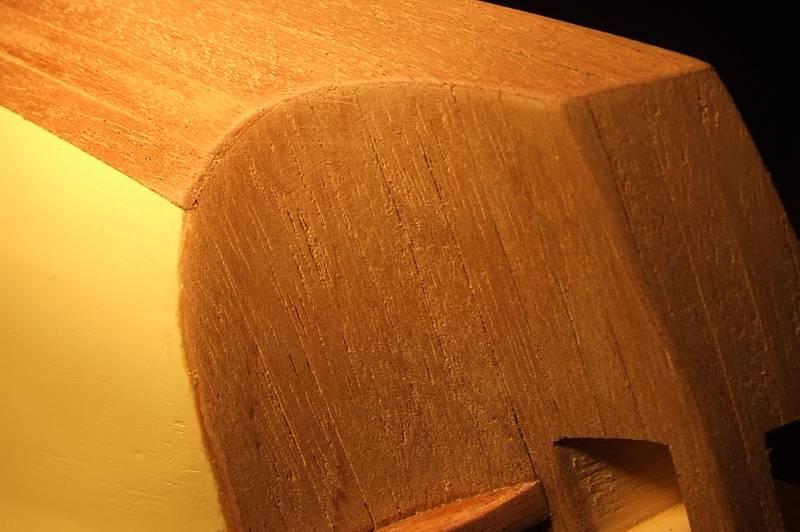

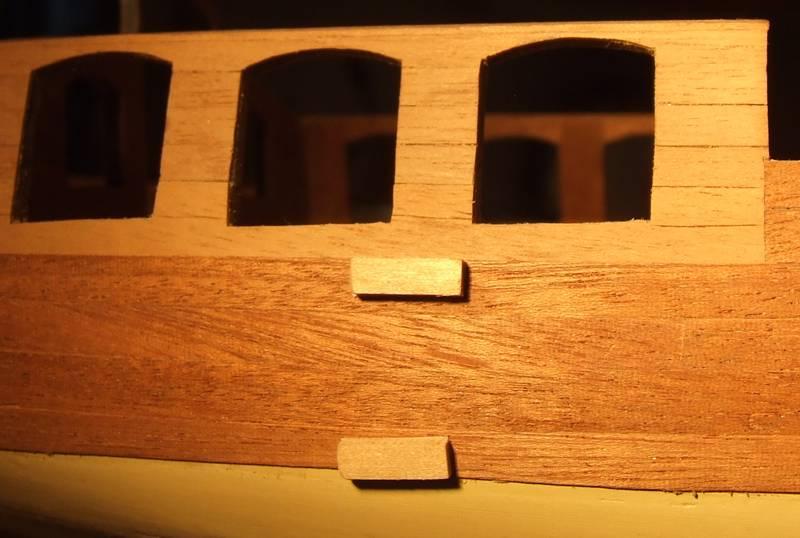

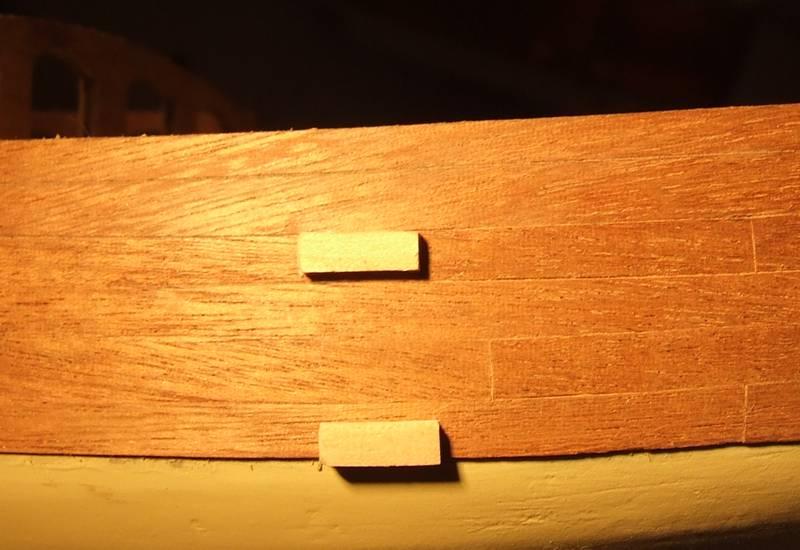

Na fotkach miejsce zamocowania.

Tylko nie teoretyzujmy dalej,
bo okazuje się, że największą szerokość kadłuba czyli najbardziej wysuniętymi elementami przekroju poprzecznego były ławy wantowe,
a one w żadnym wypadku nie są listwami odbojowymi.










A tu widok z boku. Sorry za ostrość, ale chyba widać.

Część dziobowa tu obie są listwami odbojowymi. Na samym dziobie górna listew.



"Śródjachcie" a tu dolna jest listwą odbojową.
