Cutty Sark w skali 1:84

[prabut]

Witam wszystkich.

Po krótkiej przerwie chciałbym podzielić się z Wami postępami z budowy klipra herbacianego Cutty Sark w skali 1.84.
Jest to zestaw, który kupiłem parę miesięcy temu. Z zestawu będę wykorzystywał tylko te materiały i elementy, które będą spełniały moje oczekiwania. W miarę moich możliwości będę się starał budować ten żaglowiec bez zbytnich uproszczeń.
Budowę tego modelu chcę prowadzić głównie na podstawie Planów Modelarskich Nr 74 oraz posiłkując się bogatą dokumentacją fotograficzną, która jest w sieci,

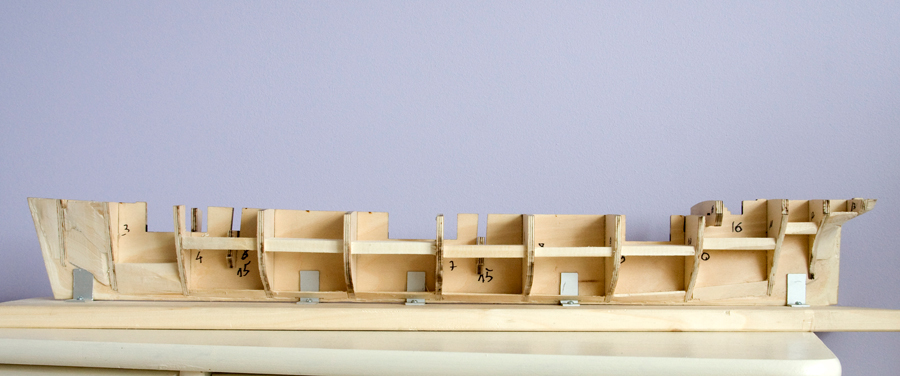

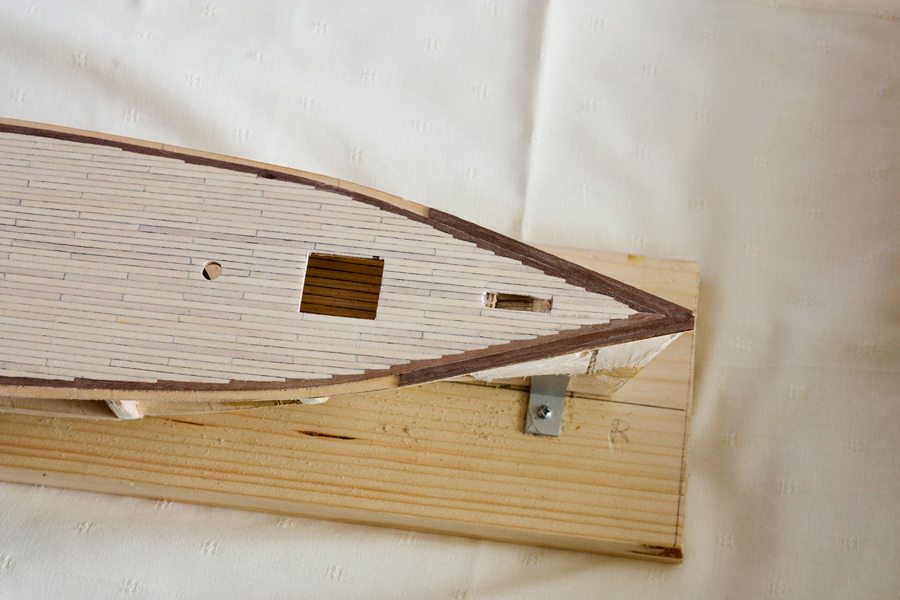

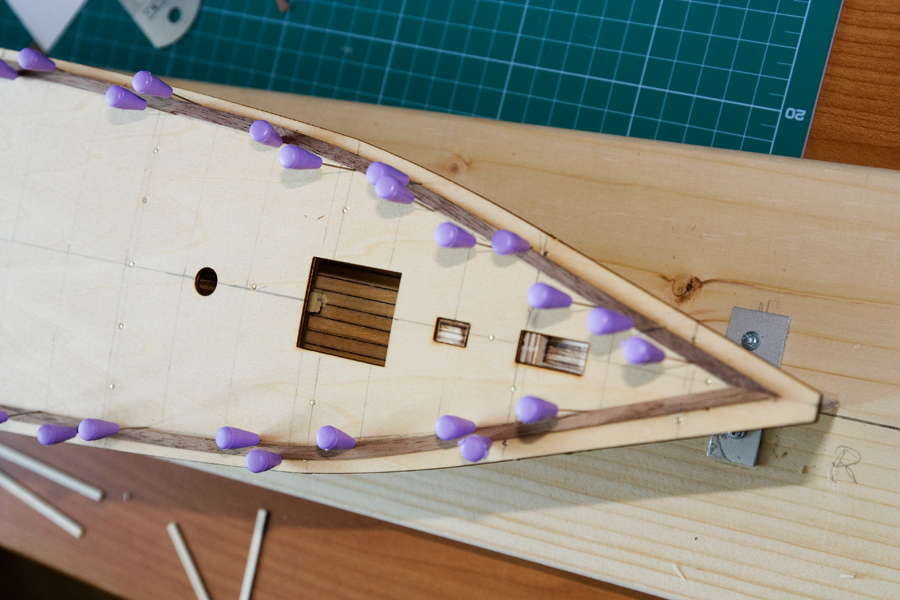

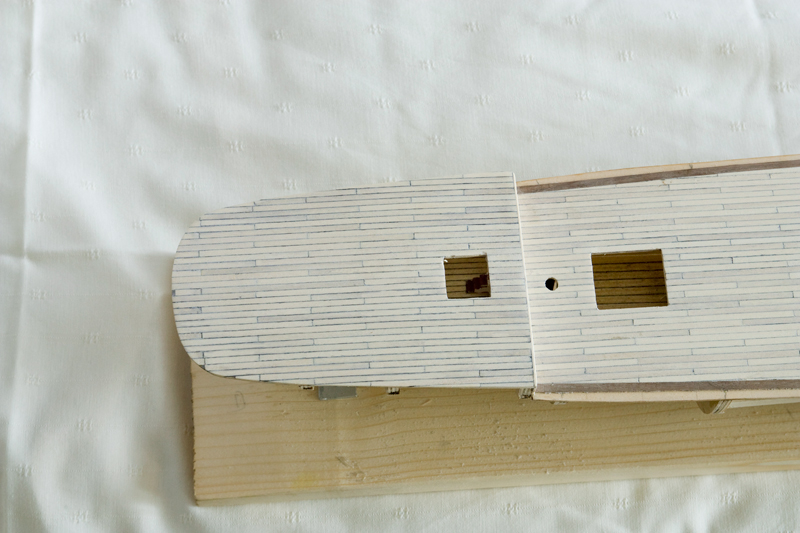

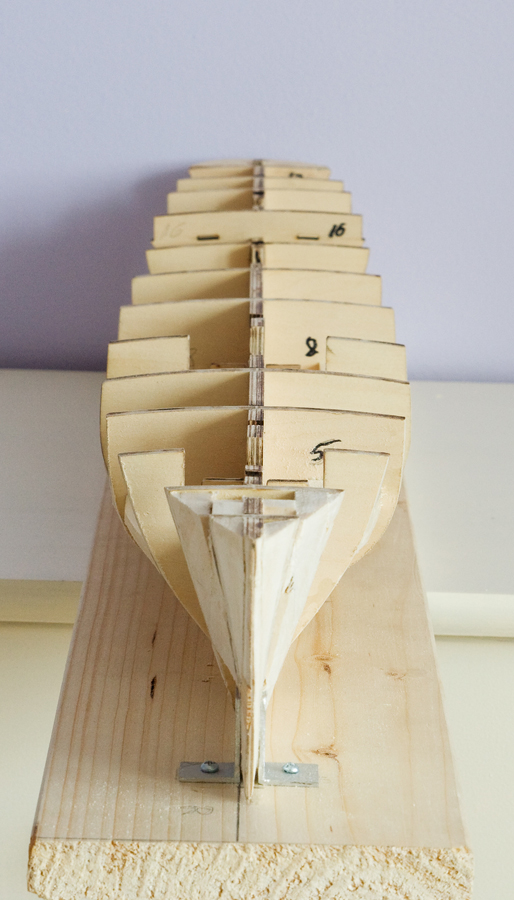

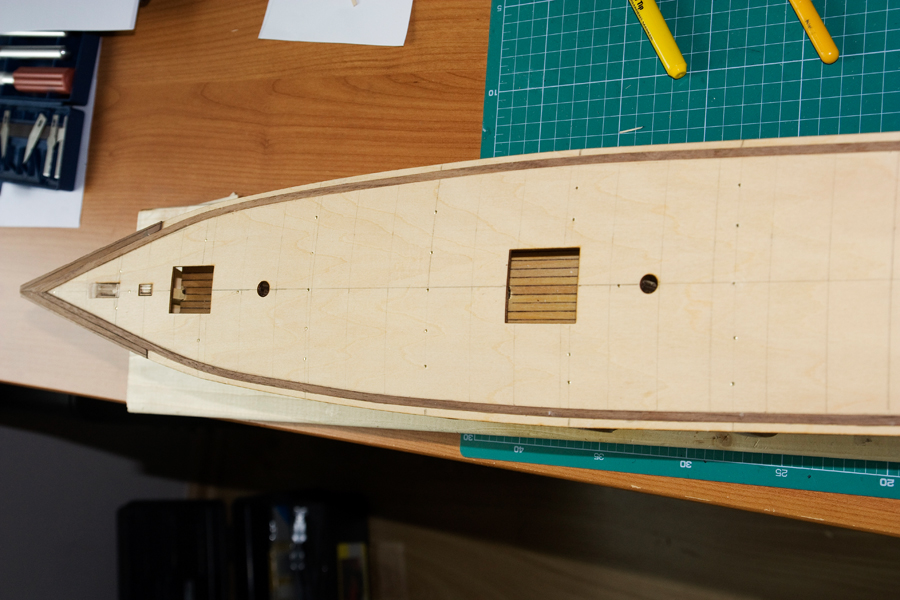

Prace rozpocząłem już ponad tydzień temu i doszedłem do zakołkowanego pokładu.
Teraz nadszedł czas na pokazanie paru fotek z wykonanej pracy.

[prabut]

Przepraszam, ale za szybko kliknąłem "wyślij"
Jest dalszy ciąg.

[prabut]

Wybaczcie staremu.
Znowu popełniłem ten sam błąd i popierniczyłem całą kolejność zdjęć.
Wstawię dalszy ciąg tych zdjęć.

[prabut]

Witam wszystkich

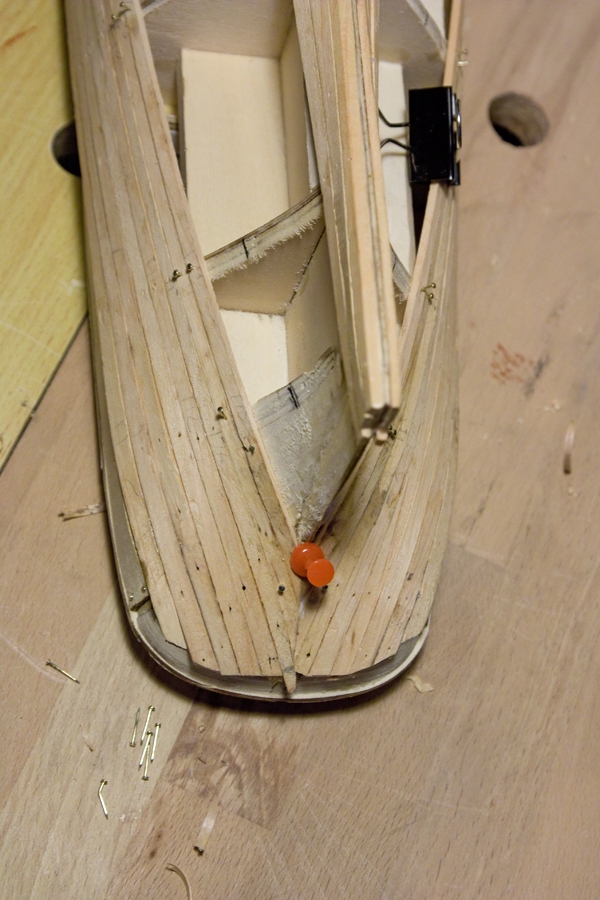

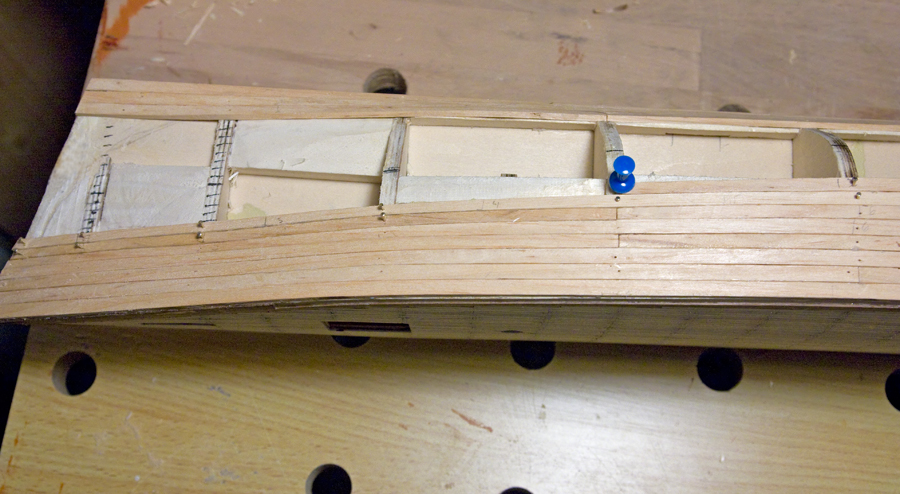

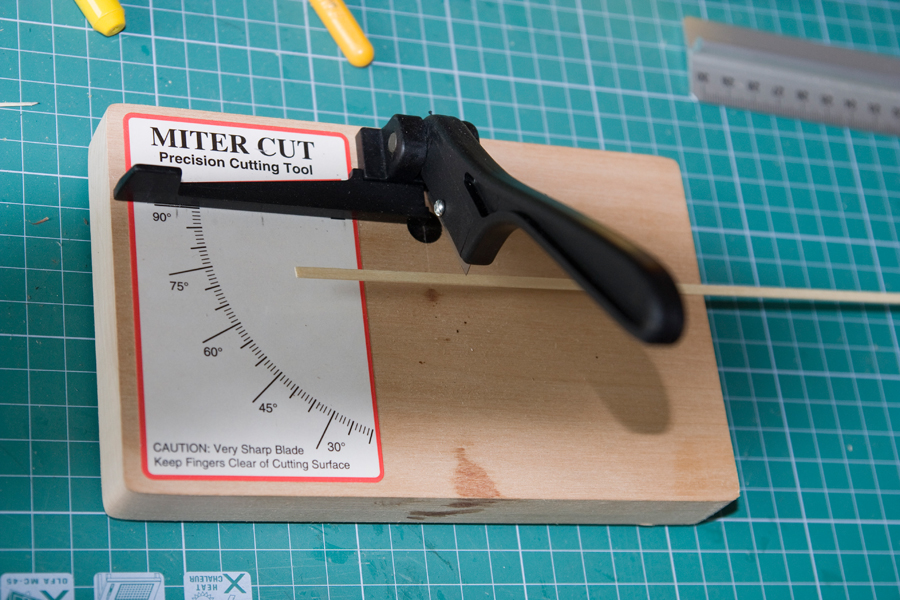

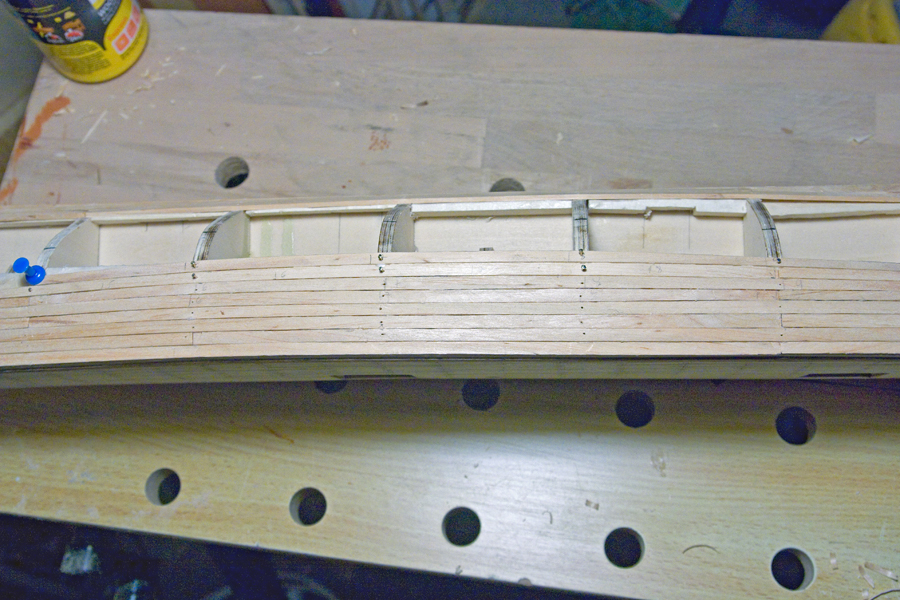

Prace powoli, ale ciągle posuwają się naprzód. Zacząłem robić poszycie kadłuba.. W zasadzie materiał na poszycie mógłby być dowolny bo część nawodna będzie malowana a kadłub poniżej LW będzie miedziowany. Wybrałem listewki olchowe 5x2 mm, które naciąłem ze sztachet kupionych za parę złotych w Bricomanie. Dobrze się obrabiają i łatwo je giąć.
Pozdrawiam Sławek

[prabut]

Witam

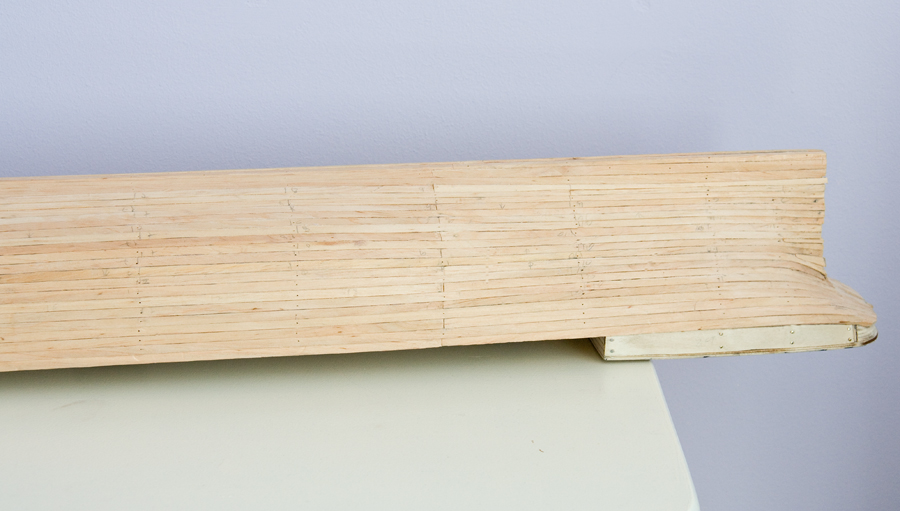

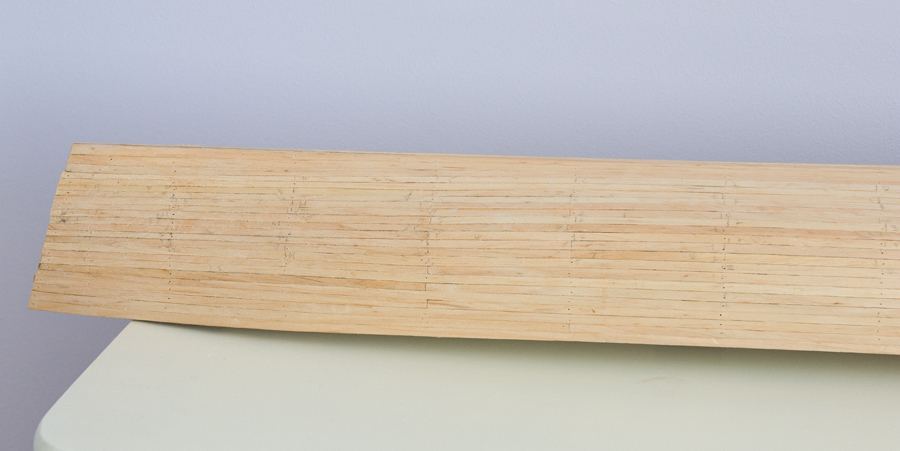

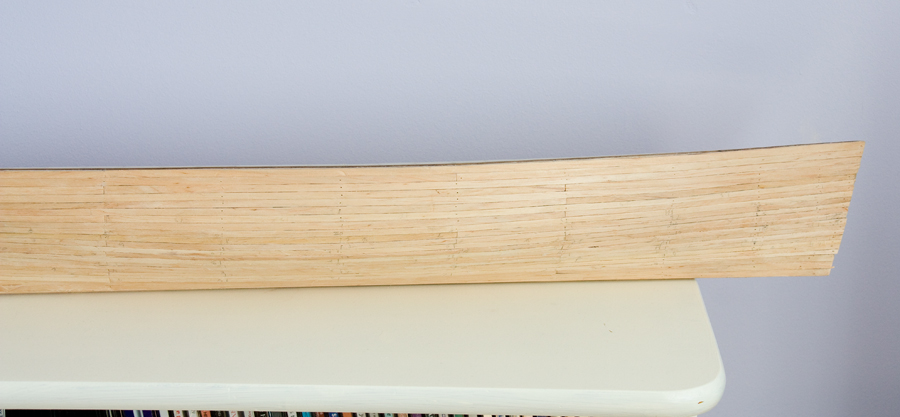

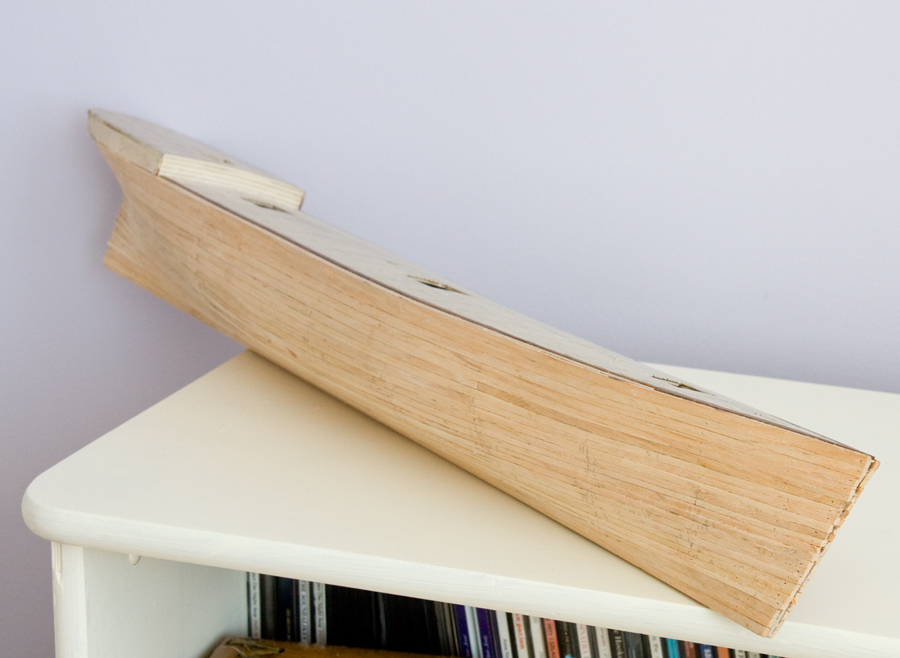

Zakończyłem poszywanie kadłuba. Kadłub jest jeszcze przed etapem szlifowania. Czeka mnie teraz dwutygodniowa przerwa w budowie modelu ponieważ wraz z wnukiem jedziemy połazić po górach. Dalszy ciąg prac po powrocie.
Serdecznie pozdrawiam Sławek

[prabut]

Witam wszystkich.

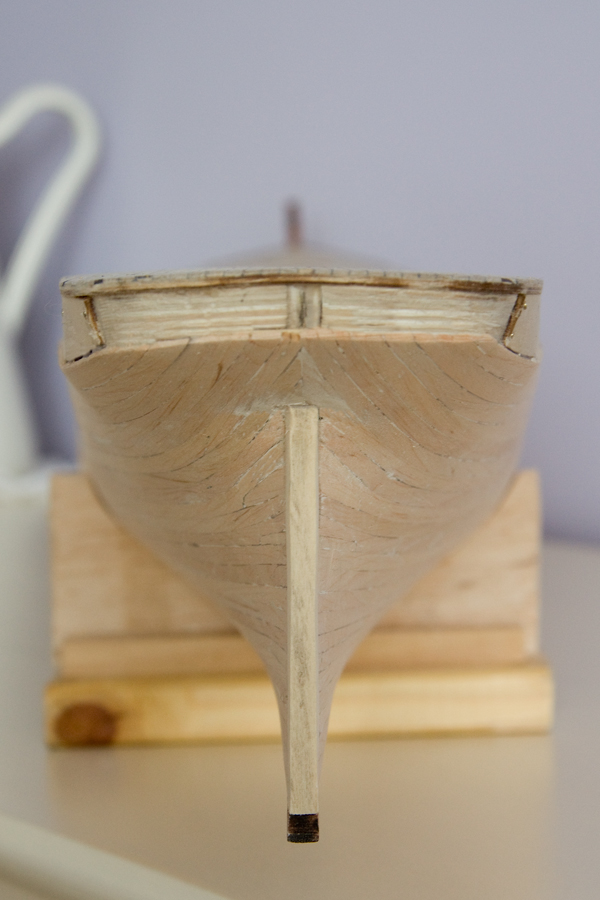

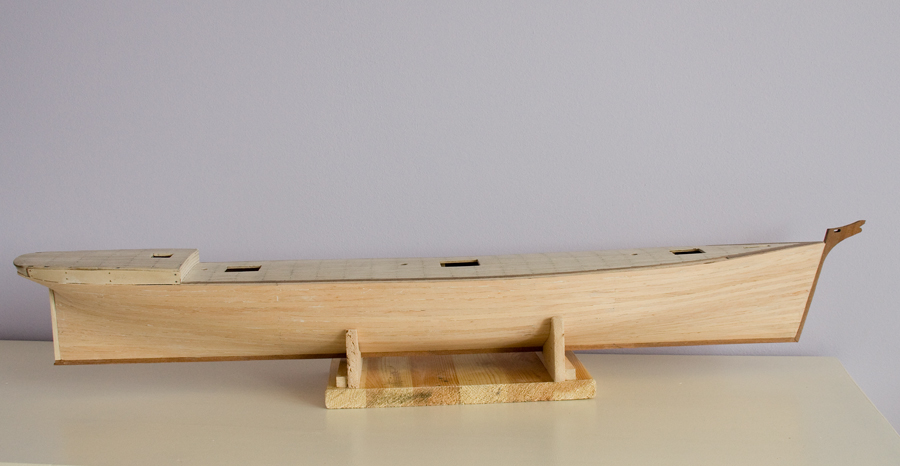

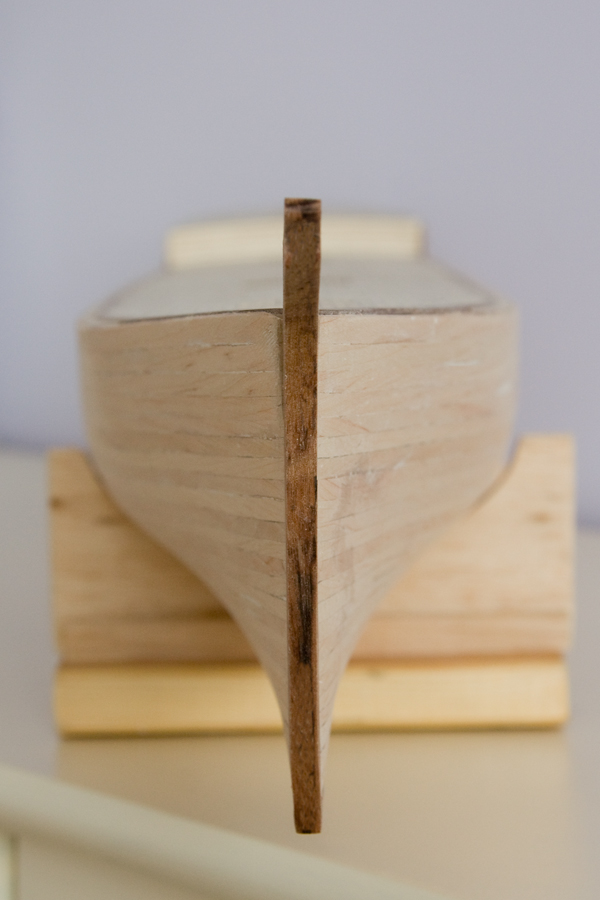

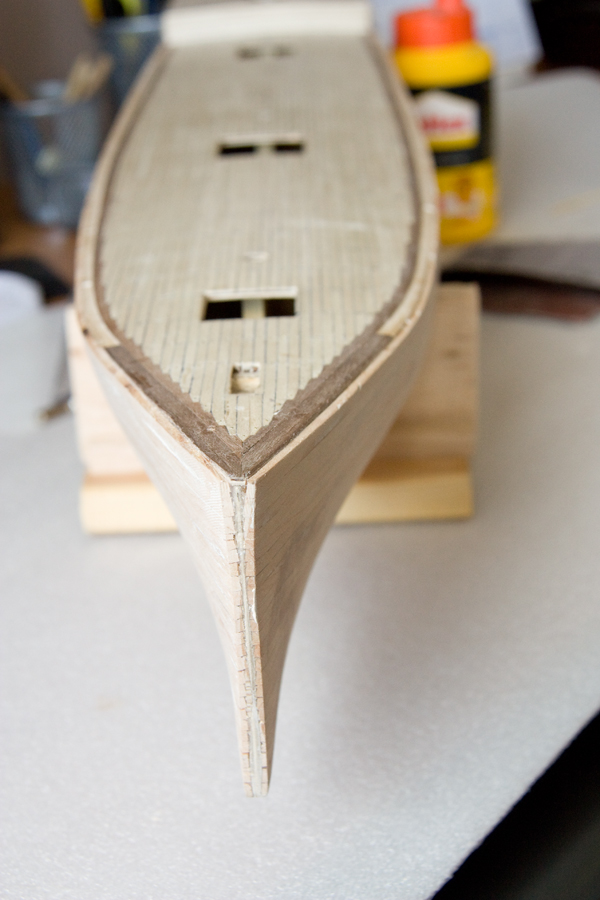

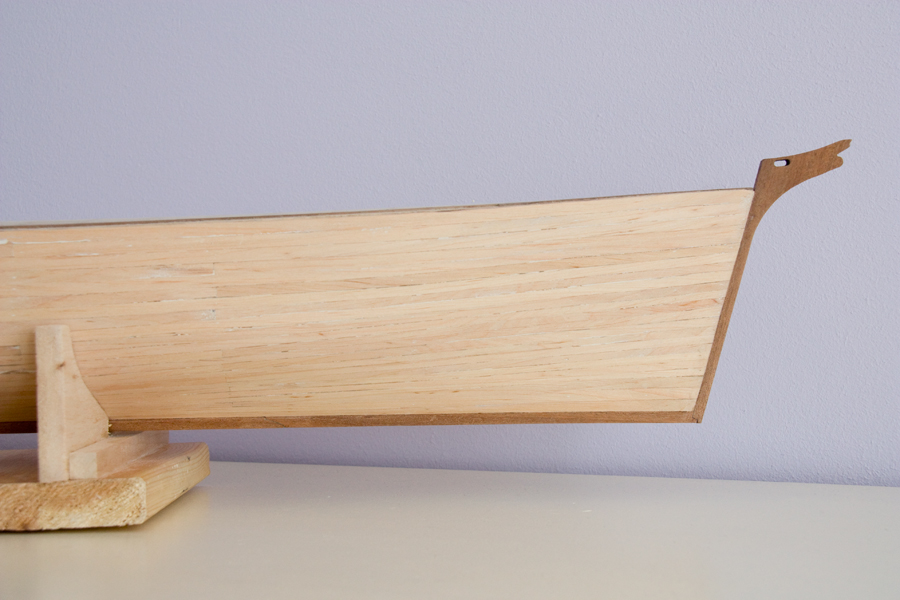

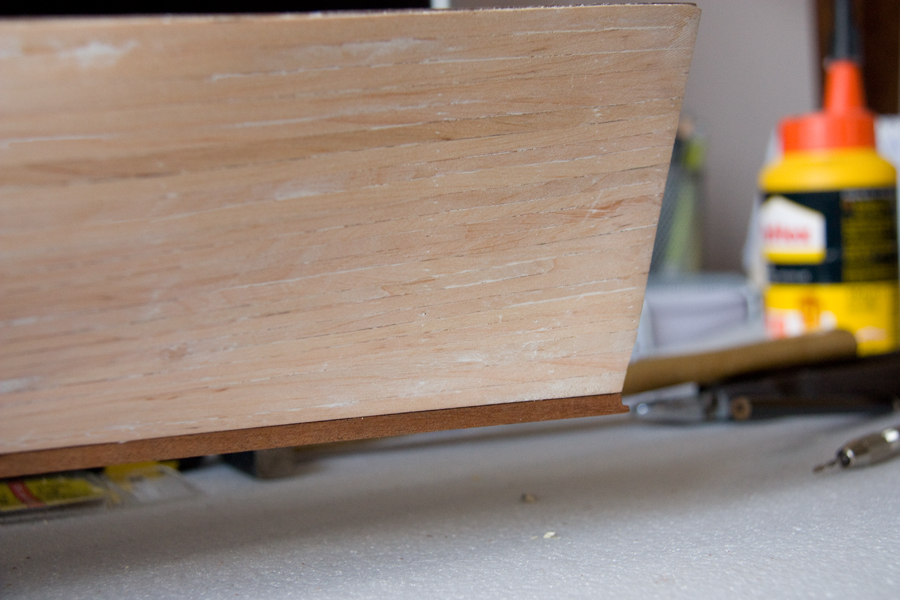

Po powrocie niewiele przybyło w modelu. Dokleiłem tylko stewy dziobową i rufową oraz kil.
Kil mocowałem na kołeczkach, aby nie wyłamał się w docelowej podstawce.

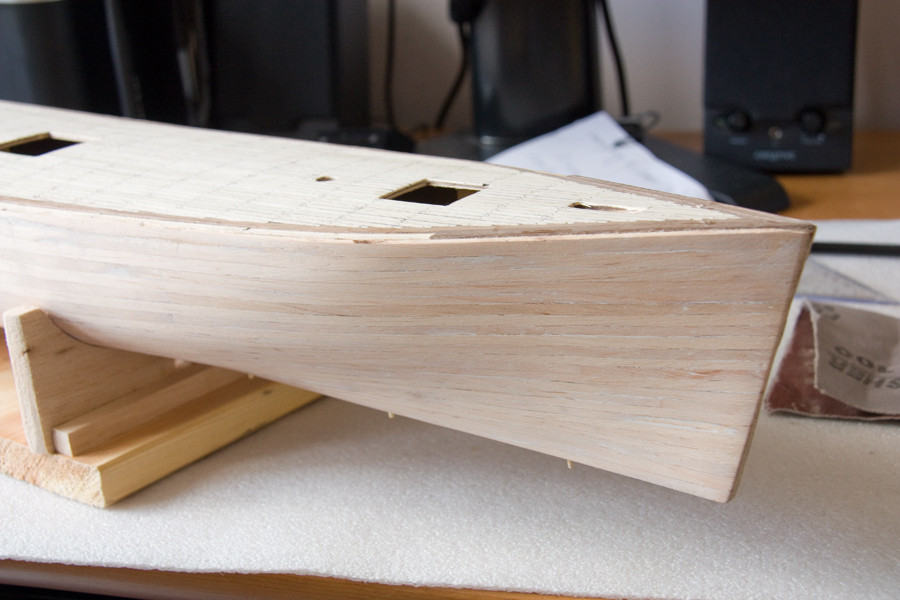

Podstawkę roboczą wykonałem z miękkiej balsy, żeby nie uszkadzała w czasie budowy foli miedzianej. Kadłub przeszlifowałem już papierem ściernym 400, ale fotek z tego nie zamieszczam bo nic się w modelu nie zmieniło.
Znowu czeka mnie następny prawie trzytygodniowy wyjazd i przerwa w budowie i relacji.
Pozdrawiam Sławek

[jerry_bee]

stewa dziobowa jest taka zupełnie prosta? i przejście w kil też pod kątem, a nie łukiem?

[prabut]

Witam
Stewa dziobowa jest poniżej łuku w górnej części prosta. Być może wydaje się prosta bez nadburcia.
Przejście stewy w kil będzie lekko zaokrąglone.

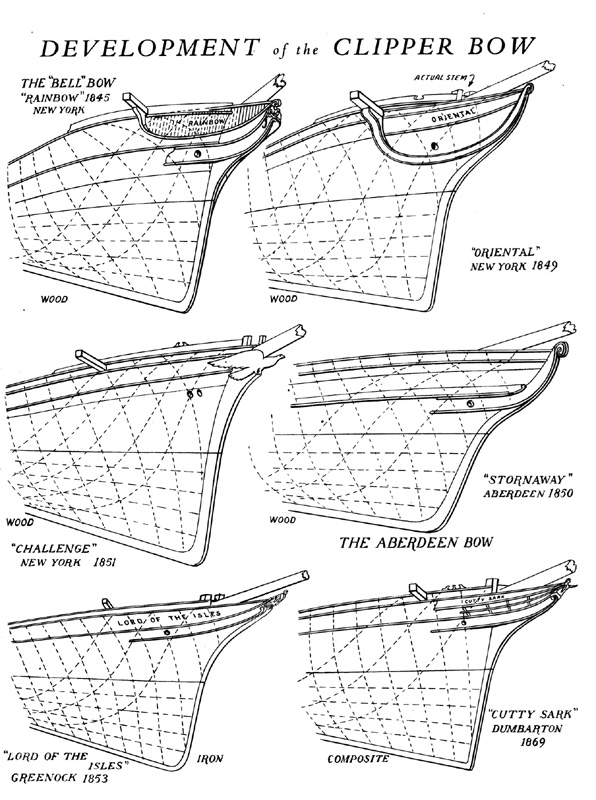

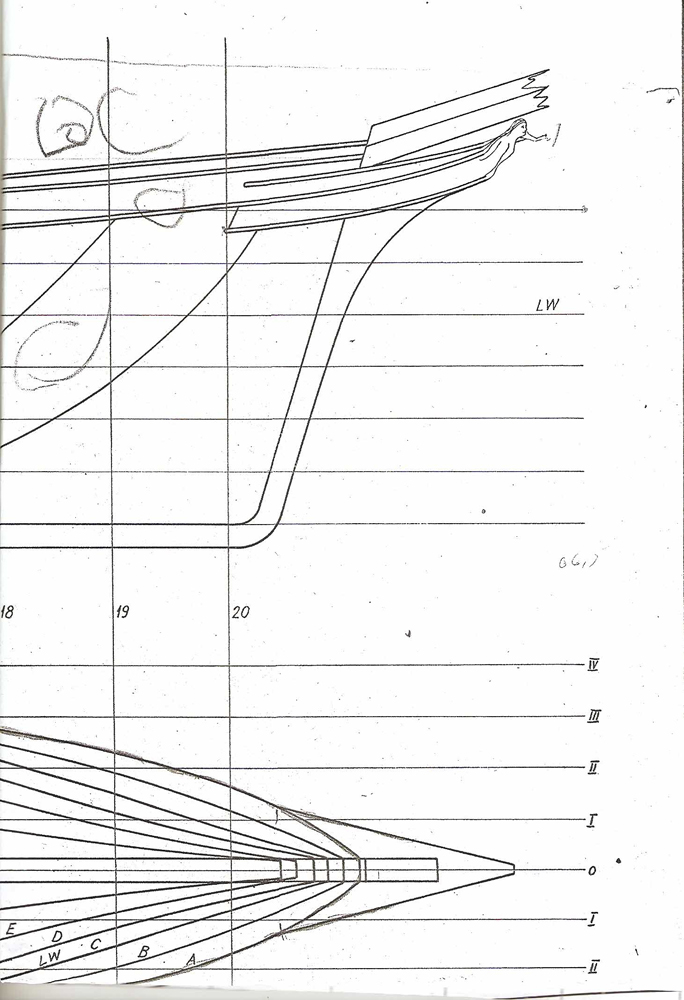

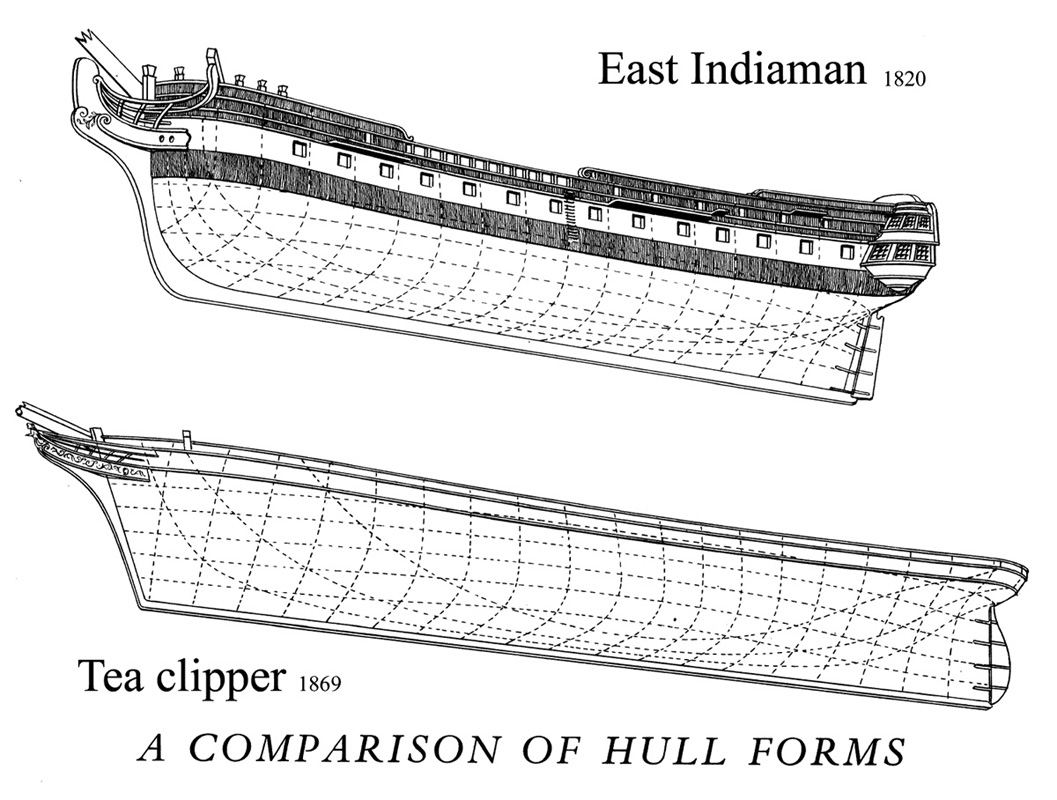

W celach poglądowych załączam parę rysunków.
Dziękuję za uważne oglądanie relacji i pozdrawiam Sławek.

[jerry_bee]

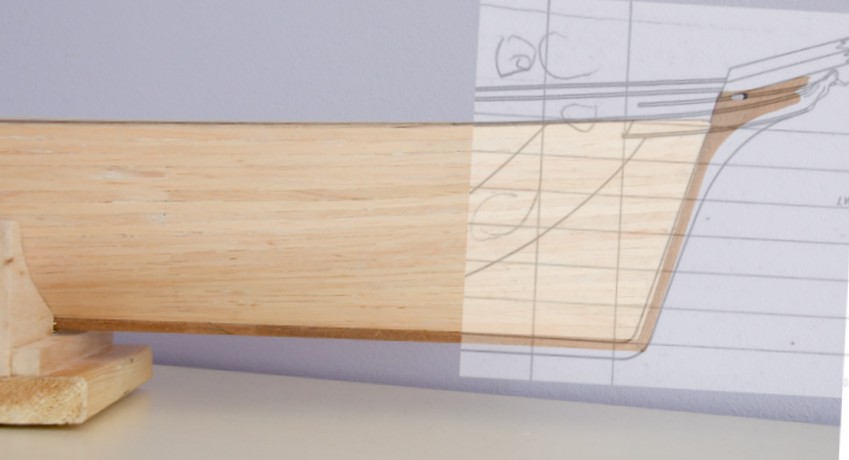

jeśli przyjmiemy, że ostatni obrazek to profil CS, to drobna nieścisłość pozostaje - może stewa jest za płytka? albo też przejście łuku w prostą jest za krótkie? nałożyłem ten obrazek ze zdjęciem Twojego modelu, oceń sam nie bierz tego za czepialstwo, ale CS też mi chodzi (albo chodził) po głowie, więc niestety będę tu zaglądał .

[prabut]

Witam
Masz rację, przekonałeś mnie. Stewę rufową dorabiałem bo była zdecydowanie inna, a dziobowa wydawała mi się O.K i zostawiłem zestawową.
Będę musiał coś z tym zrobić, ale dopiero po powrocie.
Pozdrawiam Sławek.
