Frezarka CNC

[Wojtek-Sos]

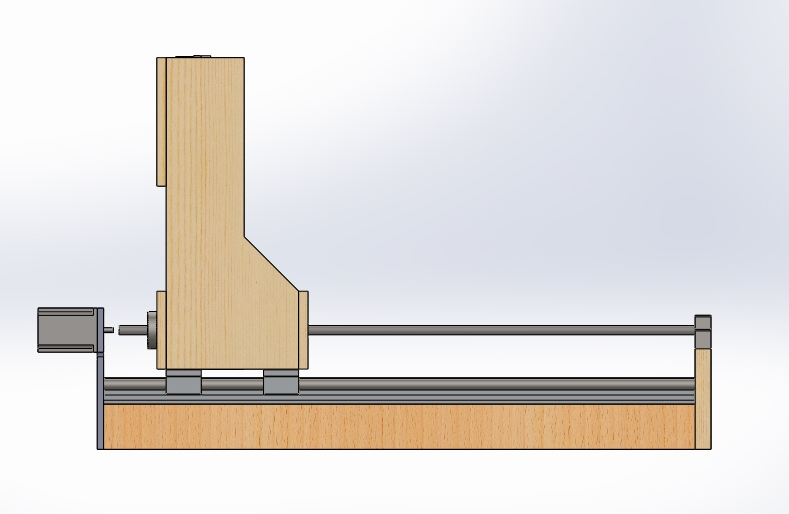

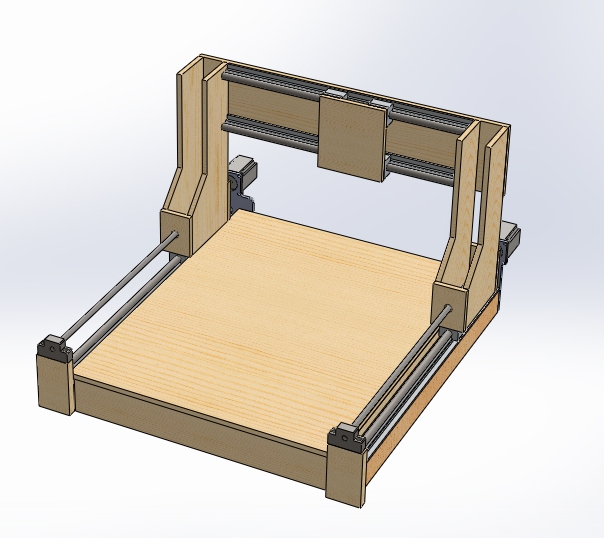

Przebudowałem, lepiej to wygląda

CNC VI.JPG (159.52 KiB) Przejrzano 7959 razy

[sina2]

nie jestem pewny na 100%, ale czy pomiędzy silnikiem a a śrubą nie powinno być sprzęgło i łożysko podporowe śruby ? widziałem też że co niektórzy stosują jeden silnik i śruby sprzężone lub jedną centralnie pod stołem, podobno się zdarza że jeden z silników zgubi krok jak ma ciężko i później jedzie to skoszone takie, ale to tylko taka sugestia, miałbyś silnik do 4 osi za friko

[Wojtek-Sos]

oczywiście że musi być. Jeszcze tego nie narysowałem.

[Joker 2]

Mam trochę doświadczenia w użytkowaniu tego ustrojstwa . Zrobiłem sobie frezarkę oraz wypalarkę styropianu do skrzydeł samolotów . Z tym że frezarkę uruchomiłem ale na razie nie używam , brak czasu , uczę się wypalać samoloty . Frezarkę zrobiłem z myślą o kadłubach modeli .

http://www.cnc.info.pl/

Strona CNC są tam bardzo mili ludzie którzy jak trzeba to pomogą , ja bez tej pomocy bym nigdy maszynek nie zrobił .

http://www.akcesoria.cnc.info.pl/kontakt.htm

Strona handlowa ja tam kupiłem elektronikę i sterowniki silników krokowych .

Na zdjęciu silnik w opisie strona sprzedawcy , są tam dane silników .
Co do porad to myślę że warto zamiast drogich prowadnic prętowych i łożysk liniowych zastosować prowadnice rolkowe do szuflad kuchennych najlepiej o podwójnym wysuwie .Całą konstrukcje jezdną i bramę wykonałem z profili budowlanych ( podtrzymki do rur ) . Można kupić w supermarkecie .

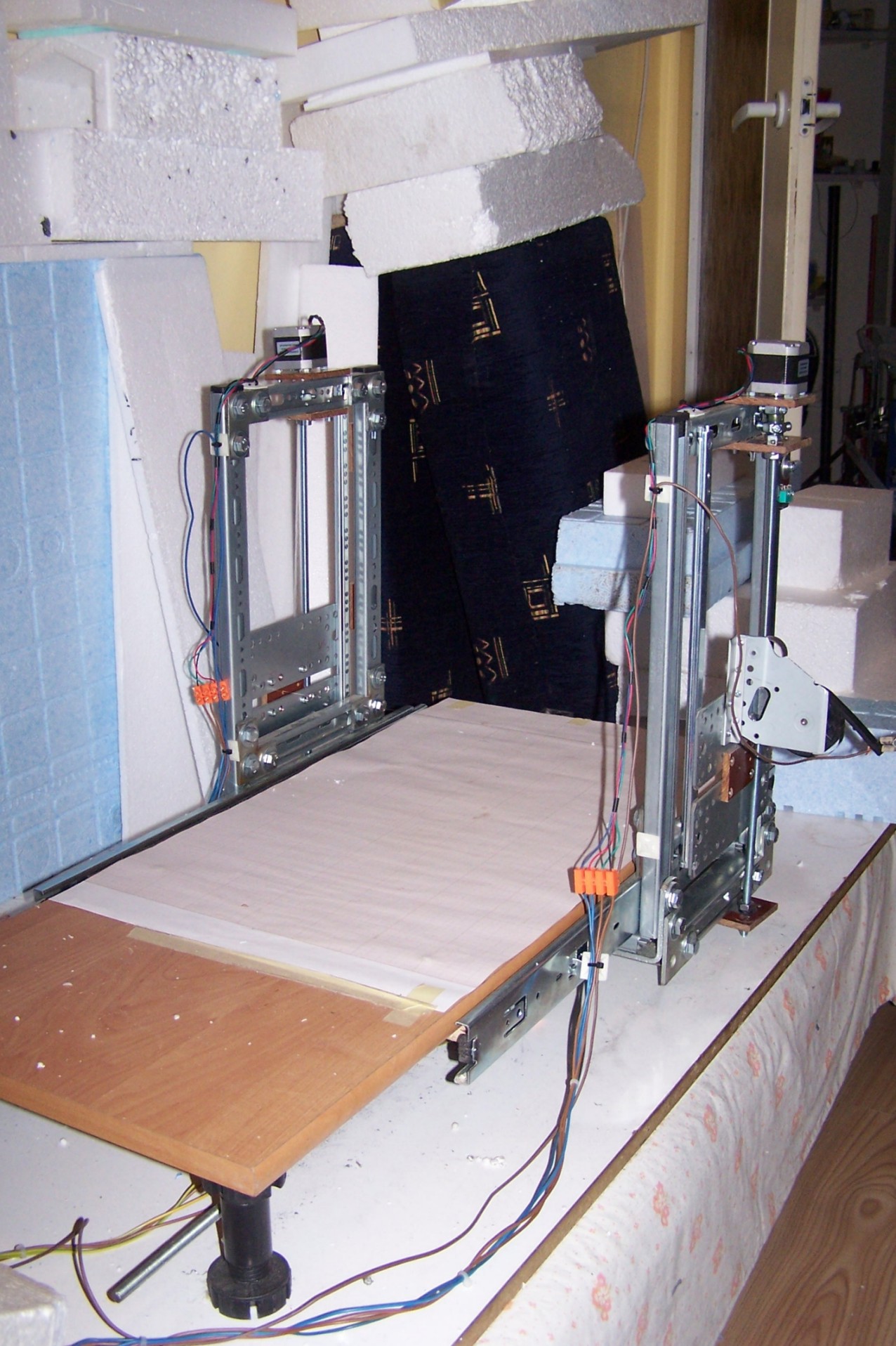

Tak wygląda moja wycinarka , frezarka konstrukcyjnie jest batdzo podobna .

http://niczuk.pl/

Strona producenta okuć .

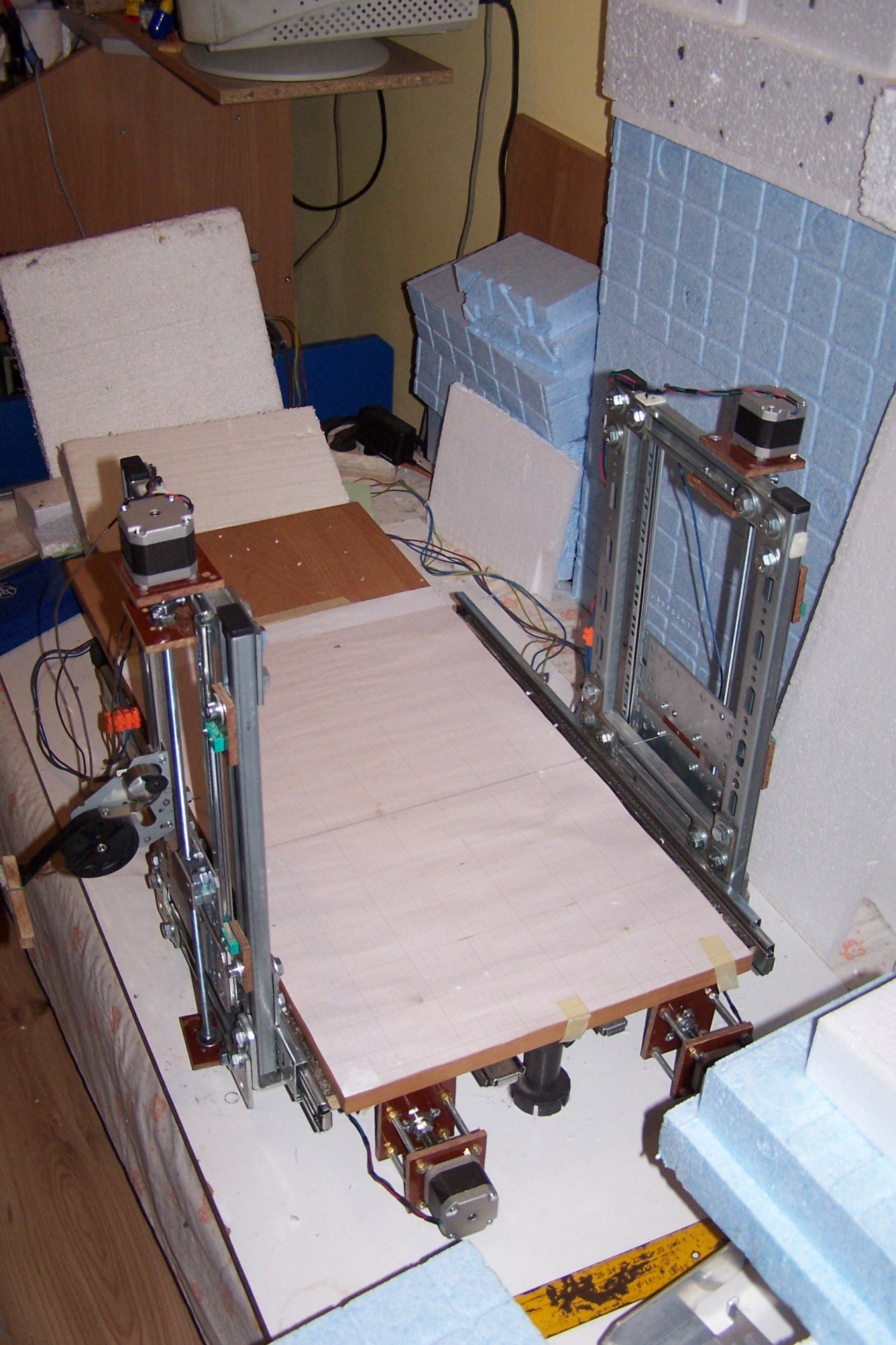

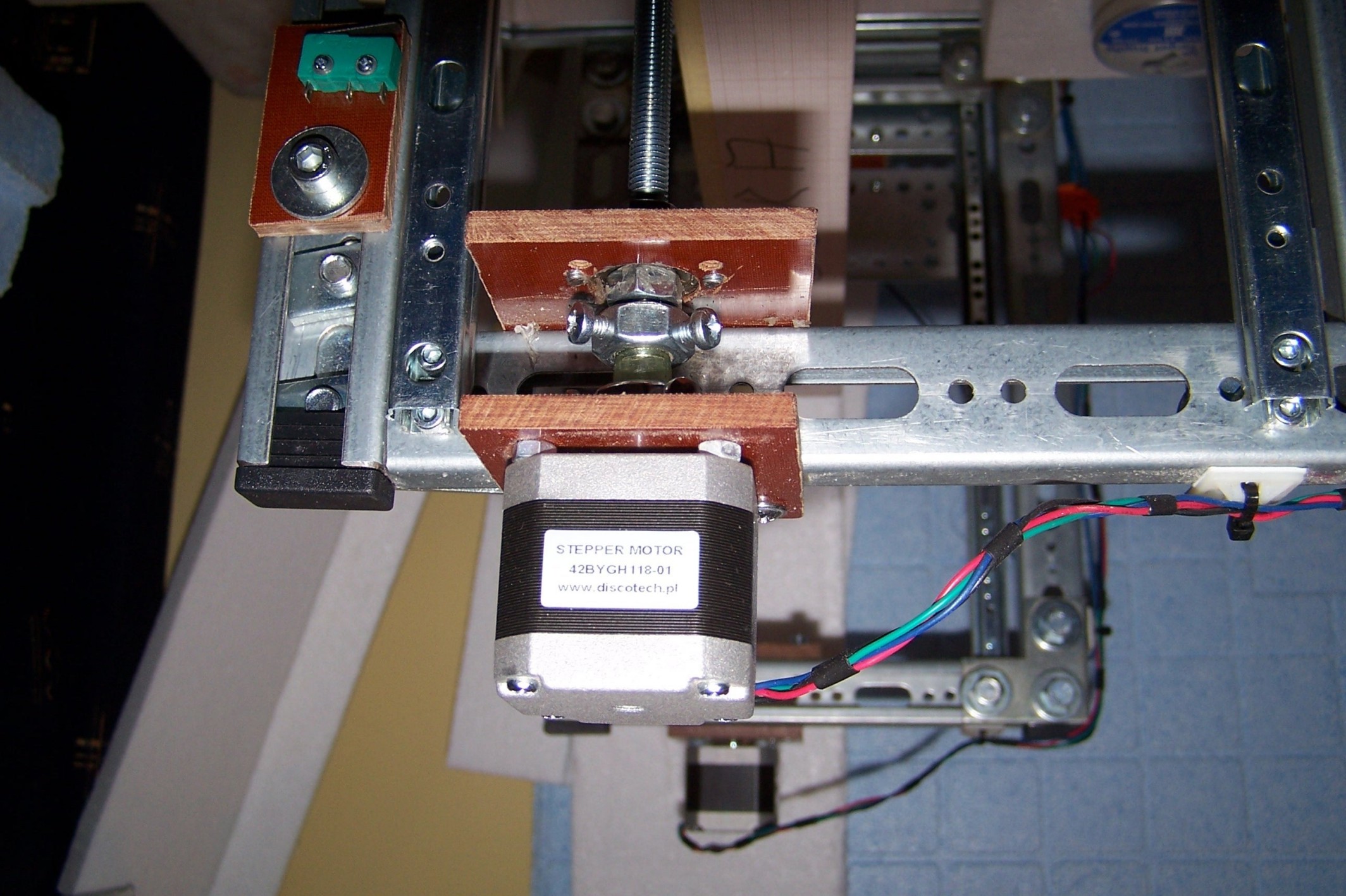

Przeniesienie śruba z metra M – 8 mm , nakrętka poszerzona 25 mm .Frezarkę uruchamiałem na programie STEP2CNC .Dodaje kilka zdjęć kilka zdjęć wypalarki i efektu moich wypocin .

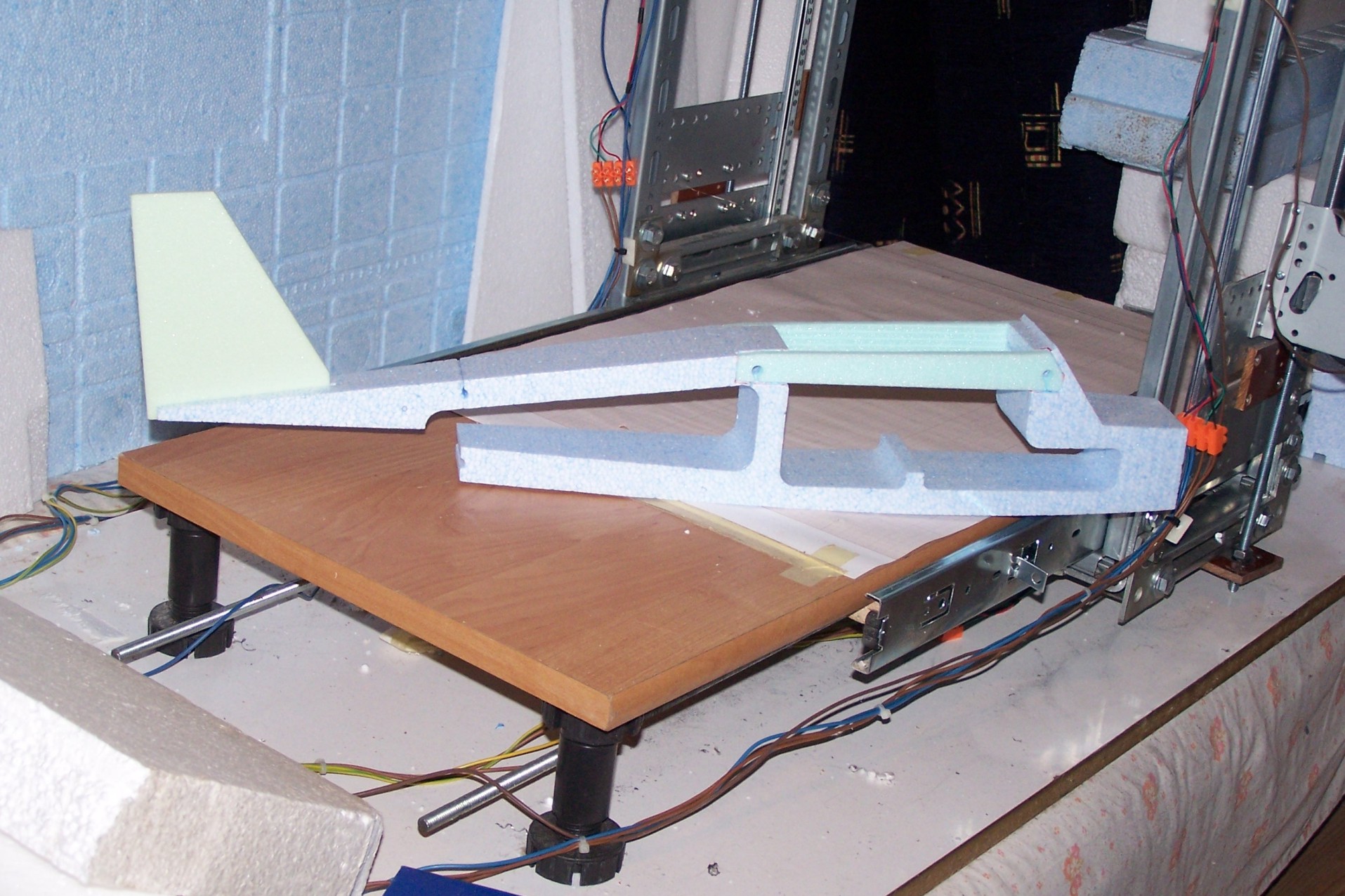

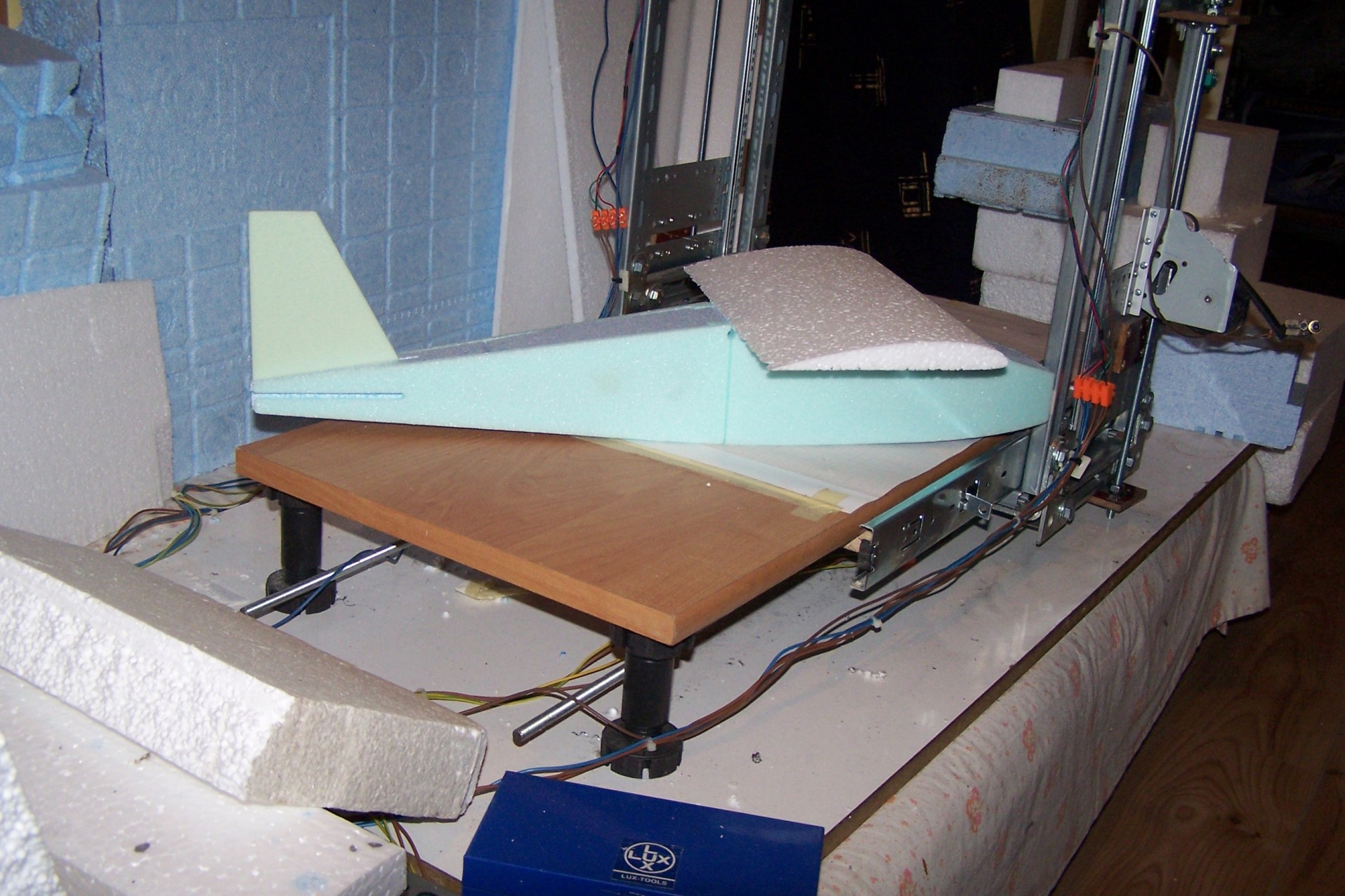

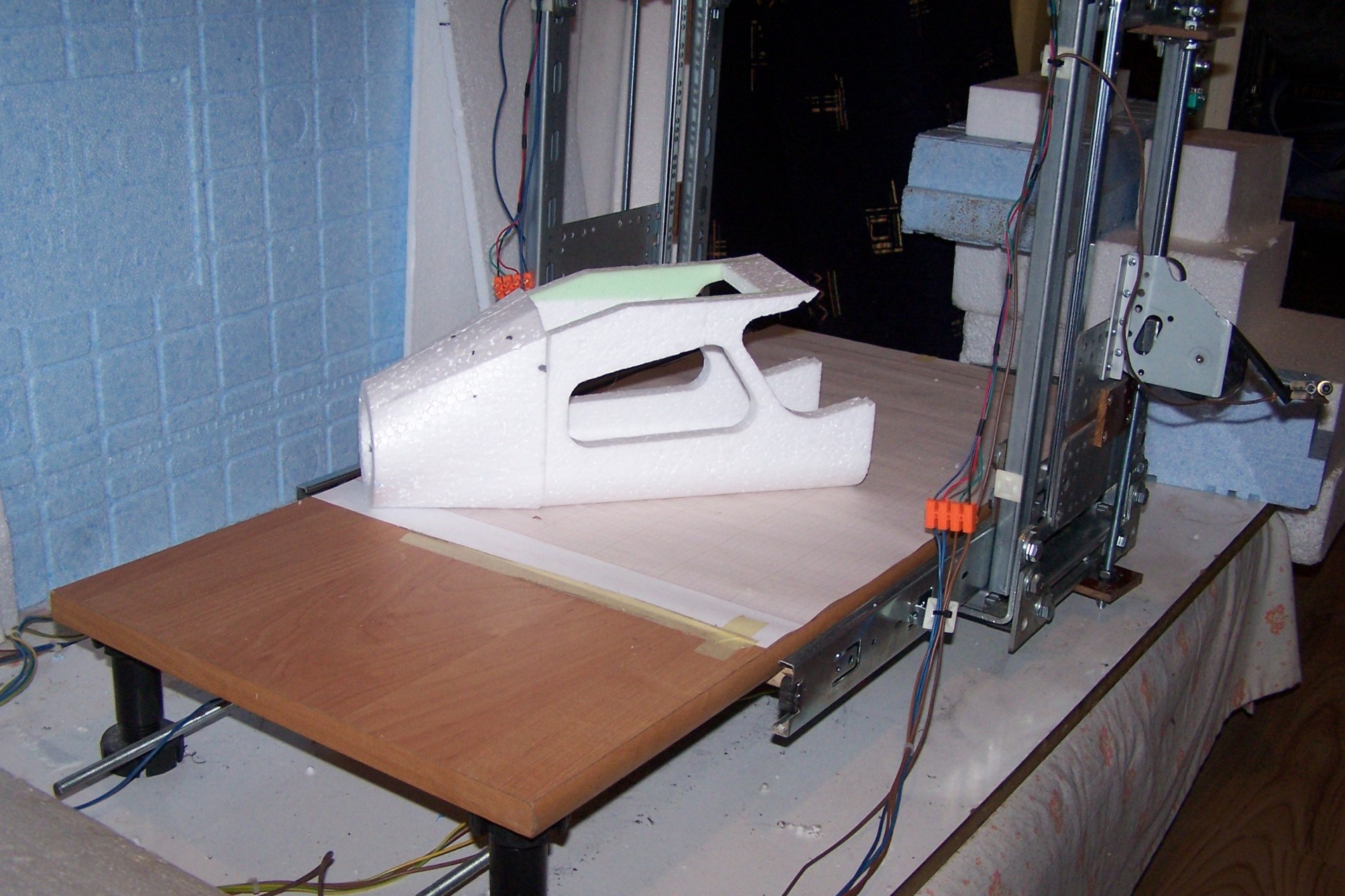

Część kadłuba smolotu WIGA

Mały prosty samolot RC wypalany dla chłopców do modelarni w Olsztynie

O ile będę mógł to udzielę wszelkich informacji na forum lub na PW .

Pozdrowienia Edward

[sina2]

jeśli chodzi o elektronikę, to jeżeli nie chce ci się robić jej "in home" to jest taki sklep profii cnc czy cncprofi jakoś tak, sprzedają kpl zestawy, silniki, płyta kable zasilacze itd, z tego co wiem mają te zestawy dużo taniej niż w akcesoriach, bo pytałem i sam sprzedawca przyznał że z tymi cenami ie są w stanie konkurować, przynajmniej w urządzeniach małych , nie wiem jakie tam będziesz miał te silniki,
prowadnice szufladowe są na pewno dużo tańsze , to tylko zależy co będzie frezowane, przy metalu potrafi to zdrowo skakać

[boston]

Witam

Mam i polecam http://www.mixpol.pl/alfa3g.html.
Do prostych maszyn wystarczy.

Pozdrawiam
Ireneusz Szkudlarek

[Wojtek-Sos]

Witam,
dziękuje wszystkim za rady.
Po przeanalizowaniu wszystkich plusów i minusów doszedłem do wniosku że wyłamywanie otwartych drzwi nie ma sensu.
Kupiłem oryginalne plany tej maszynki i ją będę robił:


opis jest dostępny na tej stronie:
http://www.momuscnc.com/

[RomekS]

...wyłamywanie otwartych drzwi nie ma sensu.

Wojtek po co Ci to.
Masz 13 stronicową zaczętą relację, która pewnie nie będzie kontynuowana,
viewtopic.php?f=7&t=45491
Ten sposób, w jaki się prezentujesz nie zrobisz żadnego modelu.
Nawet przysłowiowej Dżonki. (Za rok to na pewno wypomnę..)
Nie wpisuję tego aby Cię zniechęcać ale.... Wiem co piszę.

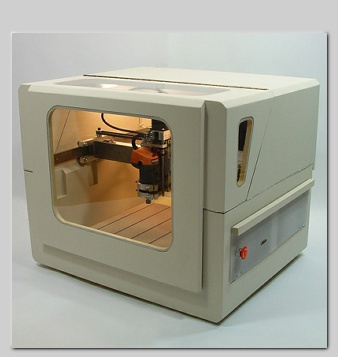

W pracy na biurku mam Rolanda EGX20,
http://www.rico.pl/roland-grawerka-rola ... -p-34.html
obok za ścianą dużego Roland,
http://www.polkos.com.pl/index.php/cont ... w/138/258/
a w budynku obok laserowy (opisywałem na Forum bo robi fajne gretingi z preszpanu dla skali 1:100)
i wierz mi nie używam ich do robienia, może czasami jakiś pierdel...,
bo modelu nimi nie zbudujesz. Mały Roland często robi płytki drukowane z laminatu
albo graweruje jakieś płytki z napisami. Ma możliwość robienia płaskorzeźb (posuw Z)
ale nie jest to takie łatwe, nawet jak się da narysować w programie 3DEngrawe .
Programy są licencyjne i świetnie dopracowane, bardzo pomocne np.Virtual MODELA (wiadomo Roland)
Niemniej, ustalenie posuwu freza, ilości przelotów, pozycjonowania na stole i setki innych czynników
łącznie z materiałem odpowiedniej jakości wpływają na to,
że pojedynczą rzeźbę wykonasz 100 razy szybciej ręcznie, albo kupisz 1000 razy taniej.
A Ty chcesz to wszystko robić amatorską maszyną zbudowaną wg planów....

Zapytaj Mirka ile kasy wydał na frezy i materiał zanim zaczęły Mu wychodzić bloczki i inna drobnica.
Poszycia swoim CNC nie zrobisz wcale, nie mówiąc o innych aspektach budowy modelu,
jakiegokolwiek modelu.
Masz "zajebistą wyobraźnię" w pozytywnym tego słowa znaczeniu.
Ale to może Ci utrudnić zrobienie "normalnego" modelu na Forum modelarskim.
Ja kupiłbym porządne plany, ale nie CNC, tylko modelu
a bloczki armatki, lawetki i inną drobnicę, łącznie z rzeźbami zamówił.
I robiłbym na początek model wg tychże planów. No ale....

To takie moje poranne dywagacje, jak zobaczyłem te animacje...


Niemniej kontynuuj temat CNC bo to ciekawe i pouczające.

Pozdrawiam.

[Wojtek-Sos]

Witam,
relację będę kontynuował.
Jeżeli chodzi o technikę CNC, to ma ona zastosowanie nie tylko w modelarstwie. W firmie gdzie jestem zatrudniony pracuję między innymi na centrum obróbczym MF400C. a z zawodu jestem ślusarzem narzędziowcem.
W modelarstwie, maszyna którą chcę zrobić być może będzie miała jakieś zastosowanie, dlatego założyłem ten wątek w dziale "Narzędzia". Jest to maszyna amatorska, ale jeżeli interesują Cię dzieła amatorów, a raczej entuzjastów CNC to zapraszam:
http://www.cnc.info.pl/

[Sance]

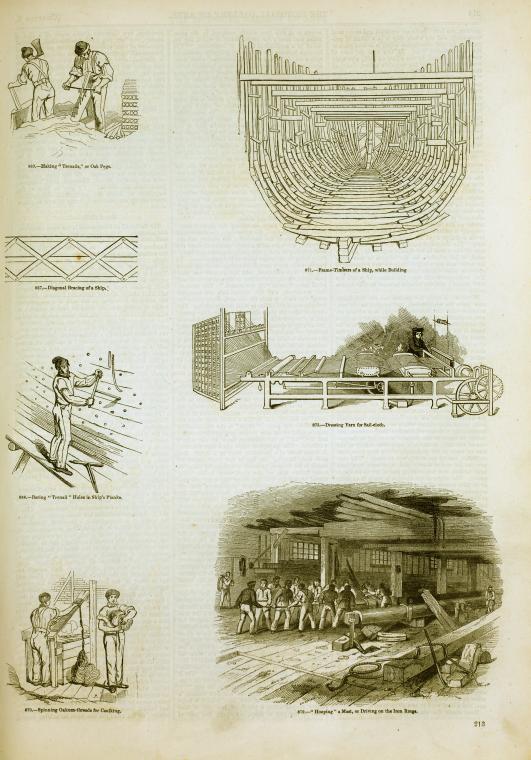

Buduj model a nie frezarki a najlepiej zacznij tak:
