Fragment szkieletu

[mirek]

Skala jak marzenie ale cholernie wymagająca tutaj już trzeba oddać wszystkie szczegóły.
Robota istotnie piękna a fotki tego nie są wstanie oddać.
Ja jestem tym szczęśliwcem który mógł zobaczyć to na własne oczy

[Zbyszek]

No to trochę poskładałem elementy i złożyłem kawałek rufy.

No to zaczynamy.



Okucie mocowania steru



Pierwsza wręga wylądowała na swoim miejscu.



Elementy składowe wręg.







A tak po obróbce i wstawieniu gwoździków na łączeniach.

[Zbyszek]

Dalsze etapy przerabiania porządnego drewna na wiórki.

Jak to z tą wręgą bywało, to dla kolegów którzy może chcą poznać w jaki sposób można takie paskudzwo wykonać.

Wcześniej wycięte i obrobione elementy do kąta prostego teraz potraktowałem nożykiem co by obrobić boczne krawędzie do krzywizn zgodnie z planami.





Po obrobieniu wszystkich krawędzi pora na sklejenie w całość. Na równej powierzchni przykleiłem taśmą kartkę z rysunkiem wręgi.



Teraz do tej karteczki przyklejam punktowo fragmenty wręgi które są w jednej warstwie. Narysowane czarne linie ułatwią później przyklejnie elementów następnej warstwy.





Pozostało przyklejć elementy następnej warstwy. Po sklejeniu przyjdzie pora na ostateczne wyszlifowanie i wyrównanie krawędzi.



I w ten sposób mamy następną wręge.

[oksal]

Zupełnie jakbyś Zbyszek ości składał. Może kiedyś też się pokuszę na teki Wyczyn. Masa roboty. Ale warto. Efekt będzie niesamowity.

[Zbyszek]

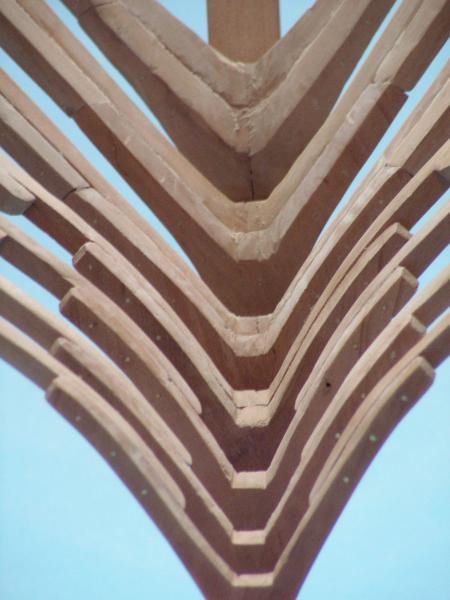

No Adam masz racje, normalnie jak ości od dużej rybki. A tak to wygląda 7 wręg już wklejonych.














Podstawka tymczasowa, model spakowany już w kartonik na wyjazd do Tczewa

[jerry_bee]

Zbyszek napisał:

model spakowany już w kartonik na wyjazd do Tczewa

no wiesz?! do czwartku mógłbyś jeszcze coś zrobić :P ja na ten przykład po nocach siedzę ;)
a model super Ci wychodzi, zresztą jak zwykle.

[Zbyszek]

No udało mi się w końcu poskładać pozostałe wręgi w jedną całość. Teraza trzeba powoli brać się za produkcję listewek i zacząć to wypełniać.








Nie chciało mi się wykonywać typowej stoczni dla takich konstrukcji więc wykombinowałem coś takiego aby usztywnić wręgi i ich nie połamać przy wykonywaniu prac w środku. O dziwo działa.





Ze względu na to że wręgi są chudziutkie i podatne na zmiany wilgotności, zresztą koledzy mogli się o tym przekonać w Tczewie, gdy nie robię to zabezpieczam wręgi listewkami poskręcanymi wkrętami. Super to się sprawdza.





Teraz zacznie się najciekawsze dłubanie.

[Zbyszek]

Zanim się zacznie najciekawsze dłubanie zostałem zmuszony wykonać sobie ściski stolarskie w wersji mini. Choć koledzy od mikromodeli powiedzą że to olbrzymy.

[vegelus]

Zbyszek rozumiem, że te kratki to z papieru milimetrowego??

[Zbyszek]

No niestety, te kratki to co 5 mm, dlatego dla mikromodelarzy to szmat drogi.
