SZEBEKA CAZADOR

[ODYSEUSZ]

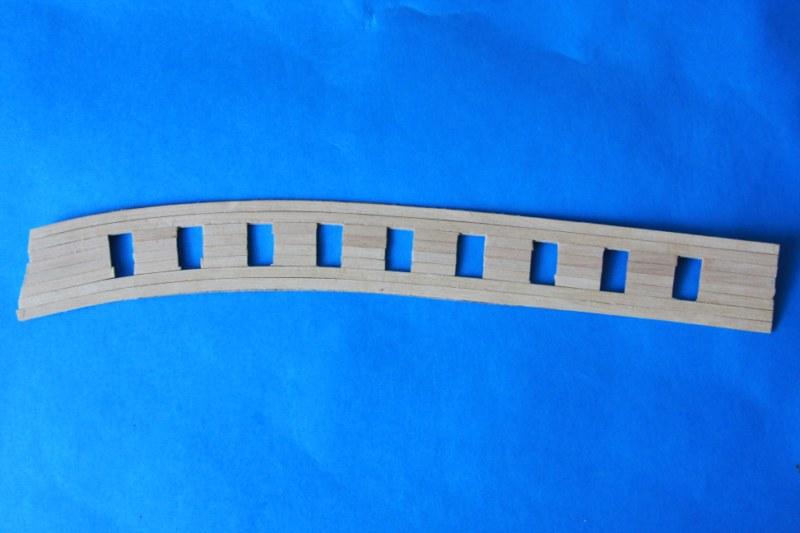

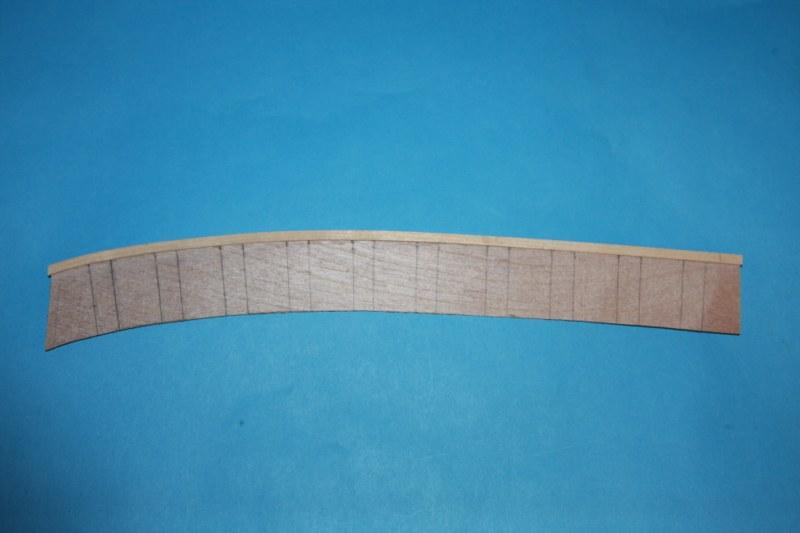

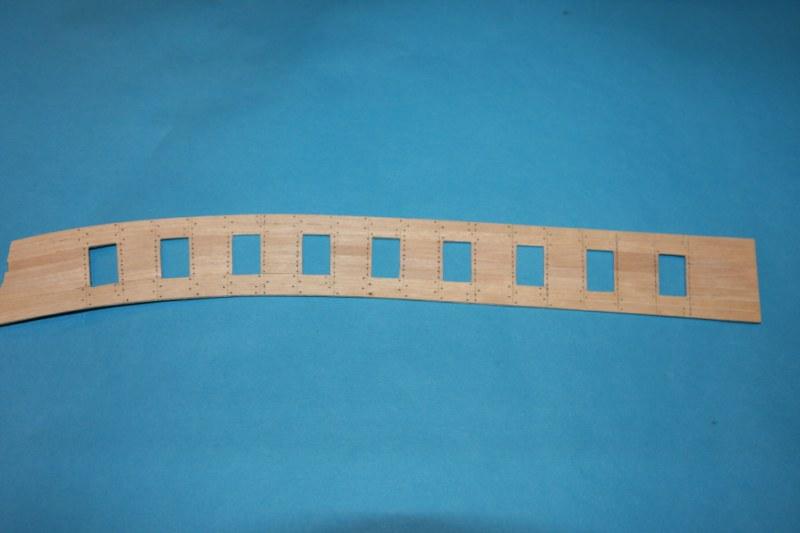

Witam ponownie po dłuższej przerwie.Trochę w tym czasie podłubałem.Tak jak zaznaczyłem wcześniej próbuję trochę zmieniać zestaw.W orginale działa montowane są bezpośrednio na pokładzie.W modelu zbudowanym przez Romashchenkę występują pokłady działowe.I tak postanowiłem zrobić również u siebie opierając się jedynie na zdjęciach w relacji Pana R.Podstawą zabawy i wykonania szablonu była sklejka 0,4mm.Jest niestety bardzo wiotka,ale po uwzględnieniu listewki brzozowej 1mm uzyskuję 1,4mm.

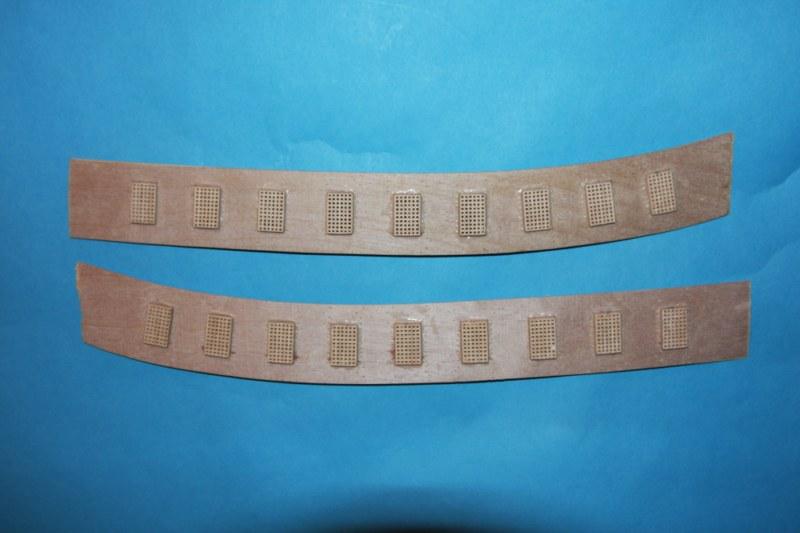

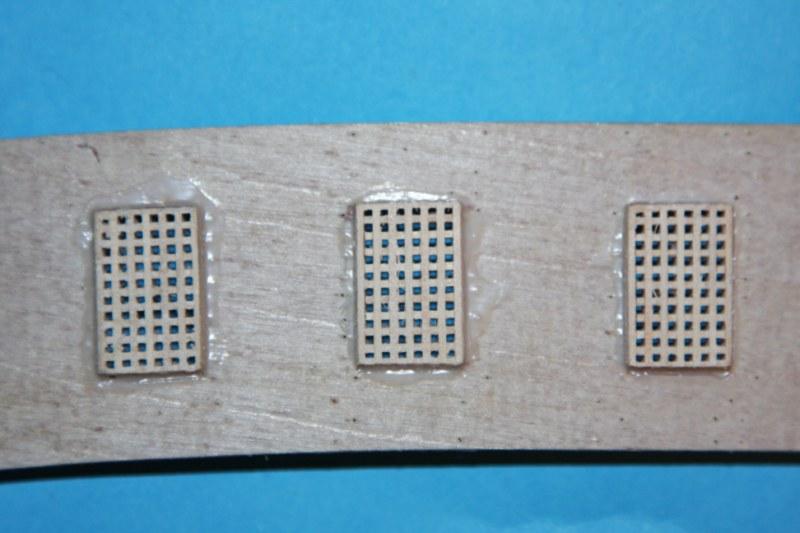

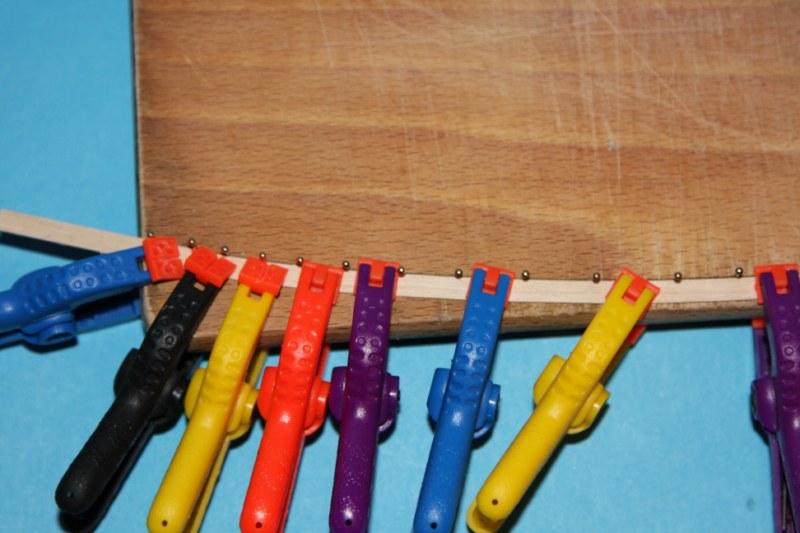

Na więcej nie mogłem sobie pozwolić ze względu na narzuconą wysokość wycięć w nadburciach.Nie udałoby mi się nakleić listewki wykończeniowej między pokładem a nadburciem.Całość jest dość wiotka i zwichrowana,ale przypuszczam,że po przyklejeniu do pokładu uzyskam zadowalający efekt.Na zdjęciach pokazałem skomplikowany przyrząd do gięcia listewek stworzony z deski kuchennej-sprawdzał się całkiem znośnie.Zamontowane gretingi to gotowce zakupione w jednym ze sklepów modelarskich.
zarówno skala jak i wykonanie całkowicie mnie usatysfakcjonowały.

[ODYSEUSZ]

Kontynuacja...

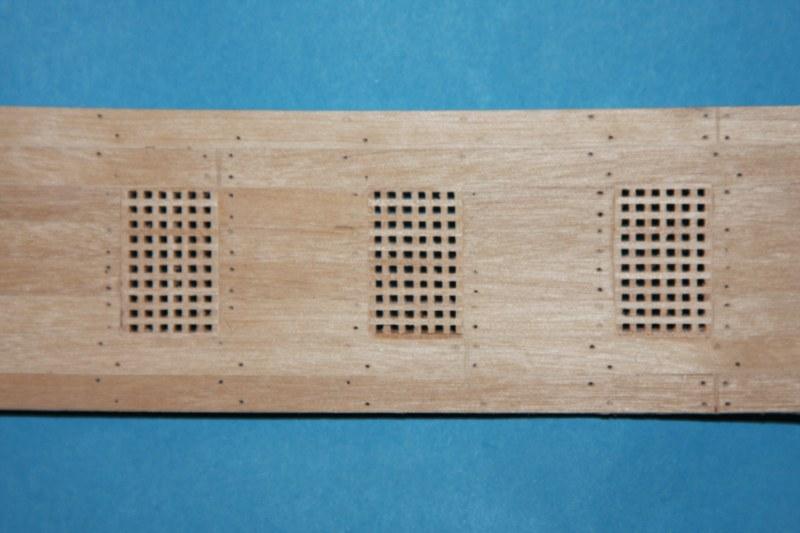

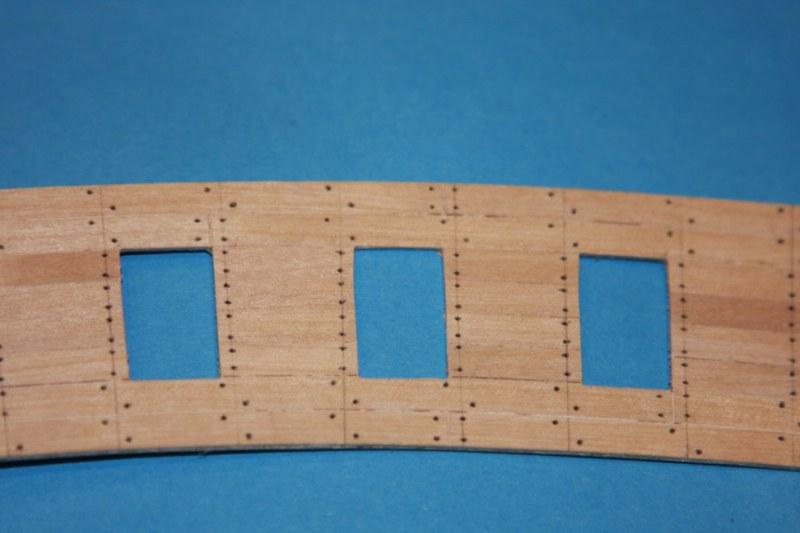

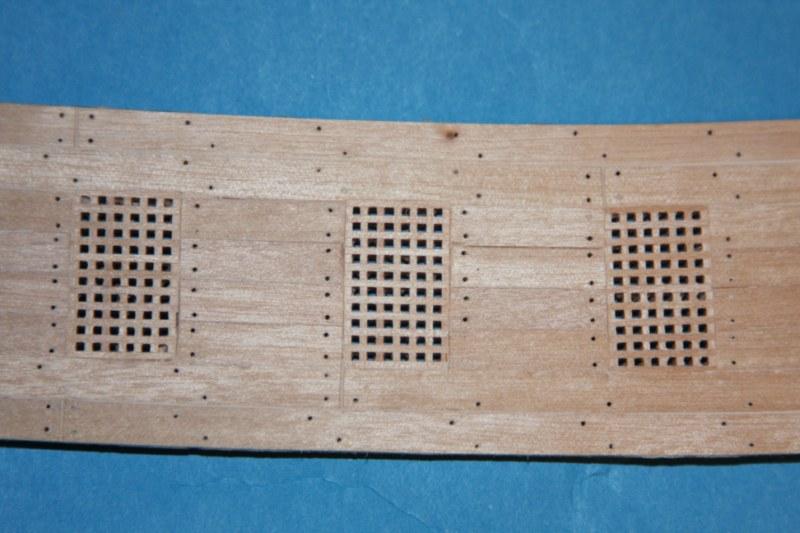

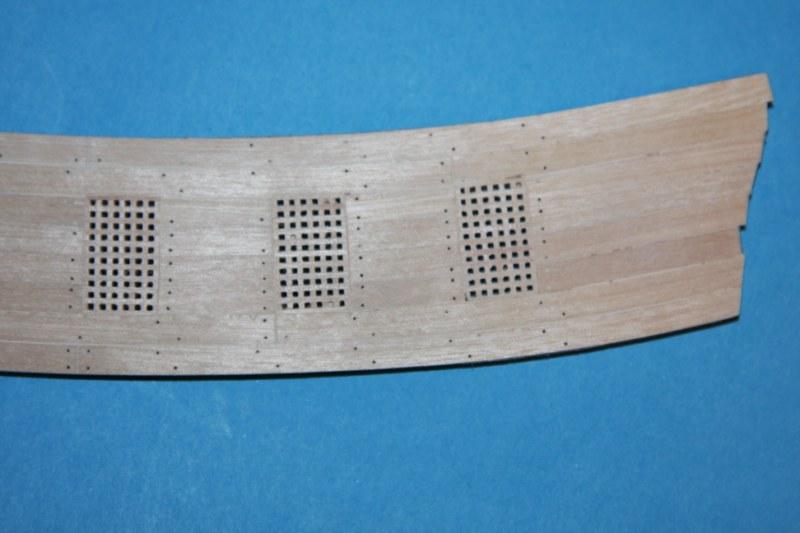

Efekt prawie końcowy.Na razie wywiercone otworki 0,5mm ale bez kołkowania drutem miedzianym.

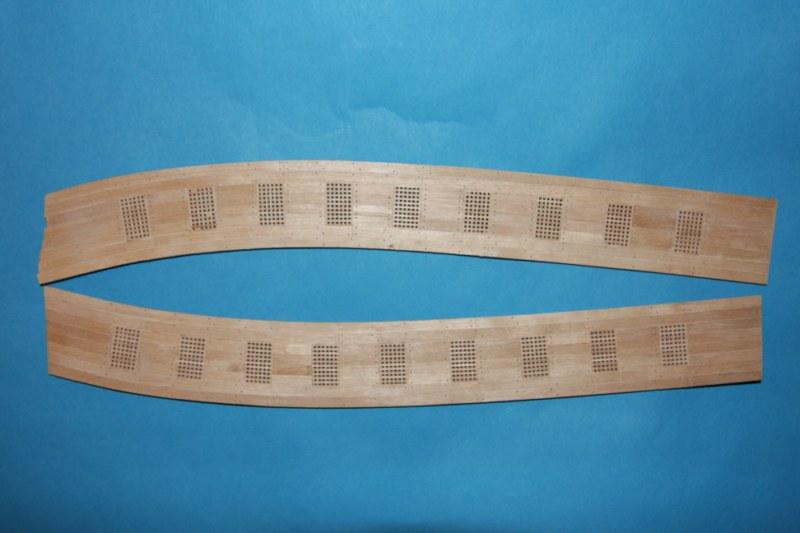

Końcowa obóbka pokładów działowych-dopasowanie do innych elementów pokładu przed wklejeniem.
Gwożdzikowanie już po ostatecznym zampcowaniu.Teraz przede mną urlop,a później zabawa z kilem stewami i wreszcie z poszyciem.Pozdrawiam wszystkich kogowiczów i do zobaczenia w drugiej połowie czerwca.

[halny55]

Witam Marcinie,
Dobra robota kolego.Lubię oglądać takie relacje.Dokładność,czystość i super fotorelacja.
Pozdrawiam
Jurek

[Zbyszek]

Jeśli mogę coś zasugerować, to ja bym tym drucikiem teraz zrobił, będzie ci łatwiej zeszlifować końcówki, chyba że po wklejeniu, też będziesz miał dobry dostęp.

[ODYSEUSZ]

Witam ponownie.
Zastanawiałem sie nad gwoździkami na tym etapie,ale cała konstrukcja jest dość wiotka i "zwichrowana".
Jeśli teraz powklejam gwożdzie to pry dopasowywaniu i wklejaniu będą się wysuwać.
Tak więc postanowiłem zostawić całą zabawę po ostateczym wklejeniu pokładów działowych.
Dopiero po doszlifowaniu i wklejeniu będę bawił sie drudikiem mosiężnym,a po zakończeniu dalsze prace na pokładzie.Dostęp będę miał bardzo dobry z wyjątkiem miejsca pod okapem górnego pokładu i chyba tylko tam będę gwoździkował przed wklejenem.A życie zweryfikuje moje plany.
Sam nie wiem,czy te pokłady nad którymi się bujałem przez 3 tygodnie będą wyglądaly dobrze w połączeniu z całym modelem.Jest to niestety zestaw i taka fanaberia nie była przewidziana.
Pożyjemy-zobaczymi.
Pozdrawiam.Marcin

[ODYSEUSZ]

Witam wszystkich.
Po bardzo długiej przerwie model ściągnięty z szafy,ciut odkurzony i ponownie wzięty w obroty.

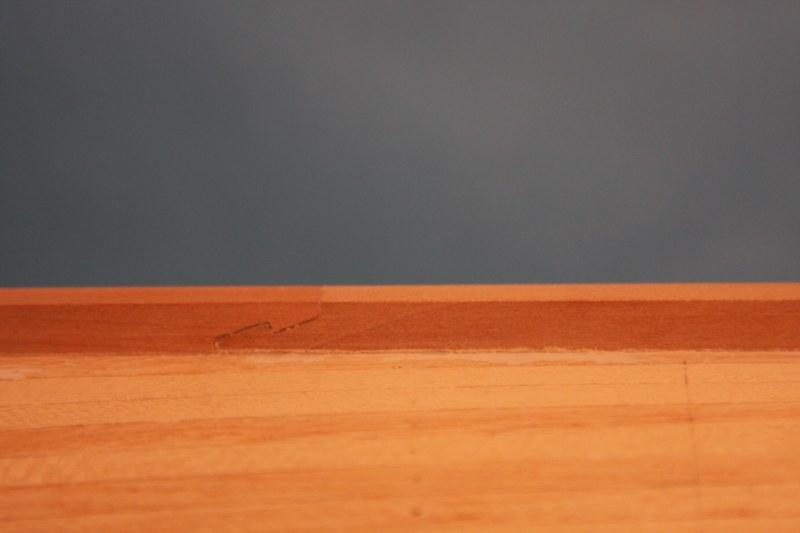

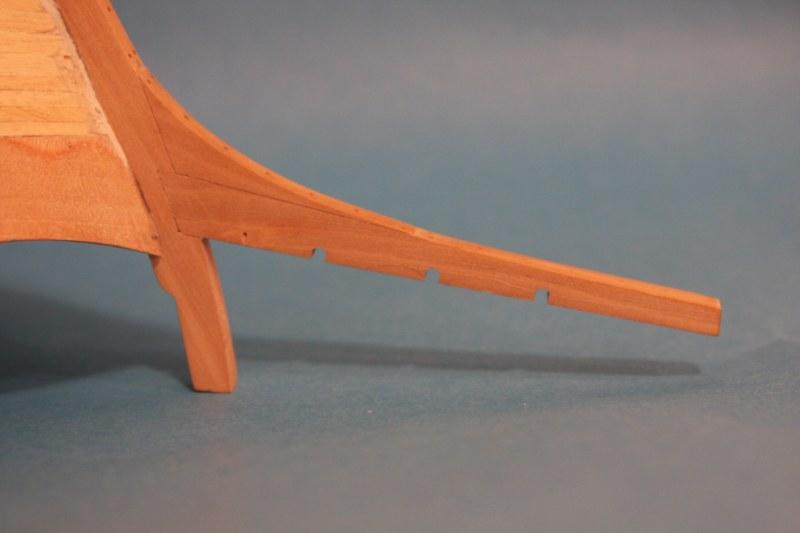

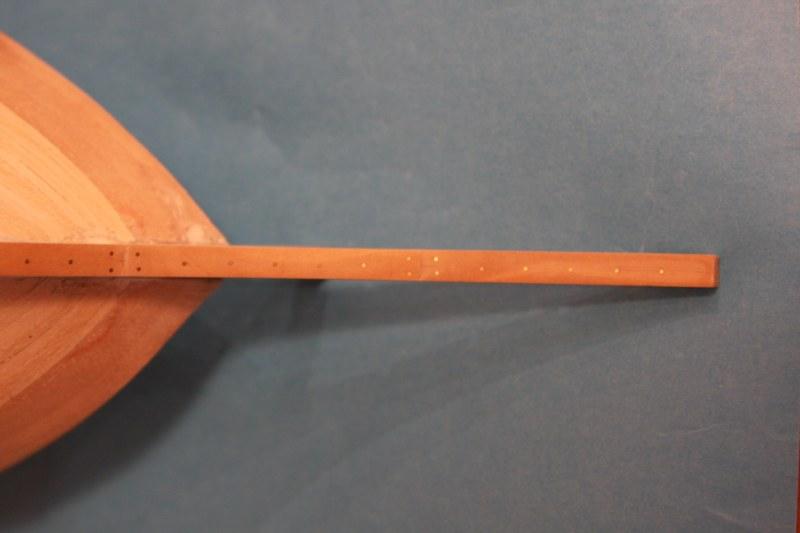

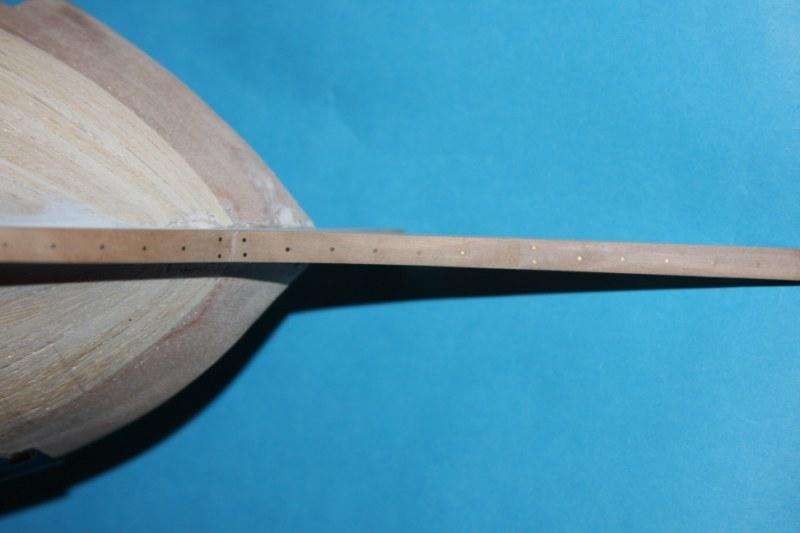

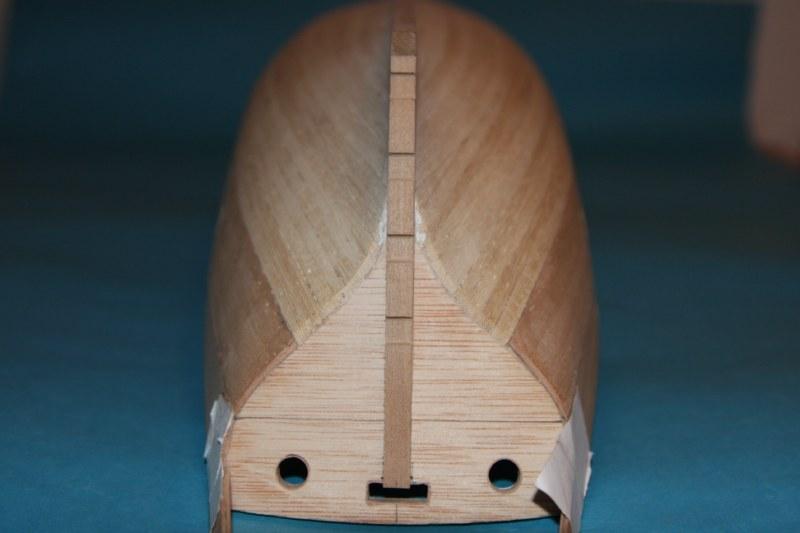

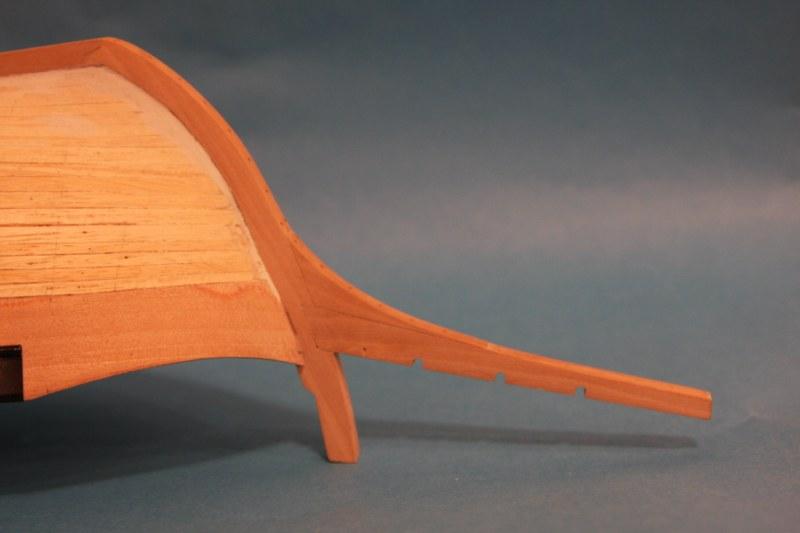

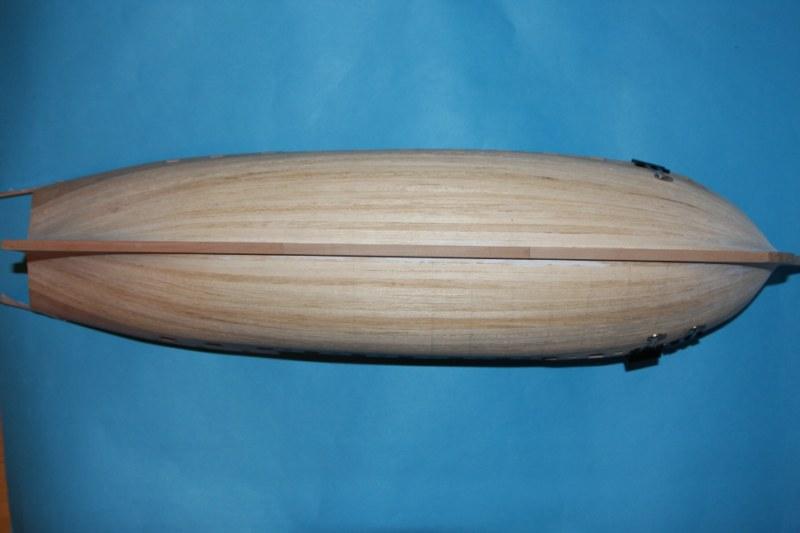

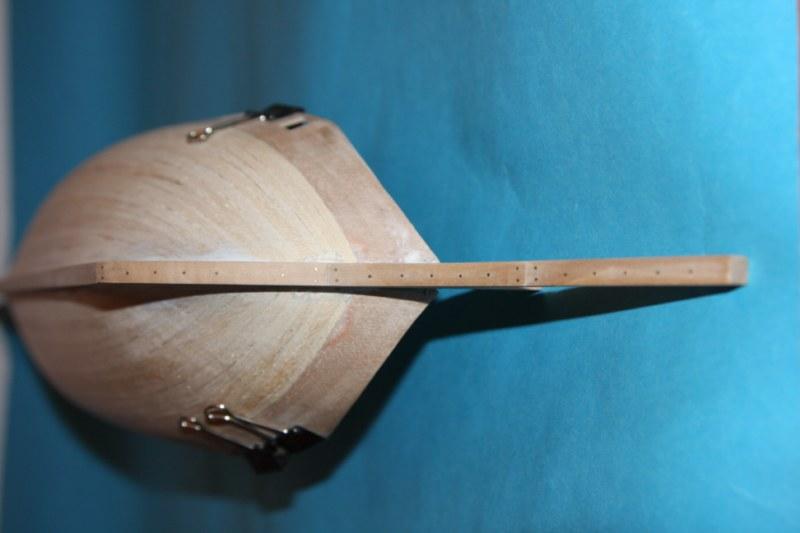

Ponieważ za namową Pana Mirka zrezygnowałem na początku pracy z listewek z drewna egzotycznego naturalną koleją rzeczy było wykonanie kilu i elementów stewy dziobowej i rufowej również z gruszy.
Tu z pomocą pośpieszył mi Pan Mirek i za pomocą swoich czarodziejskich maszynek wyprodukował mi prefabrykaty.Moim zadaniem było jedynie zgrać to w jedną całość.
Kolejnym etapem pokrycie listewkami rufy,o czym w kolejnej relacji.

[ODYSEUSZ]

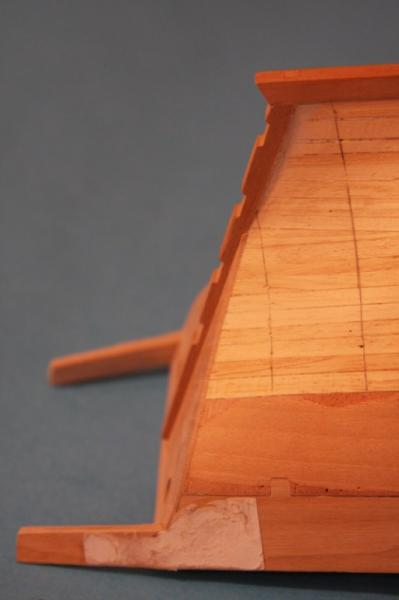

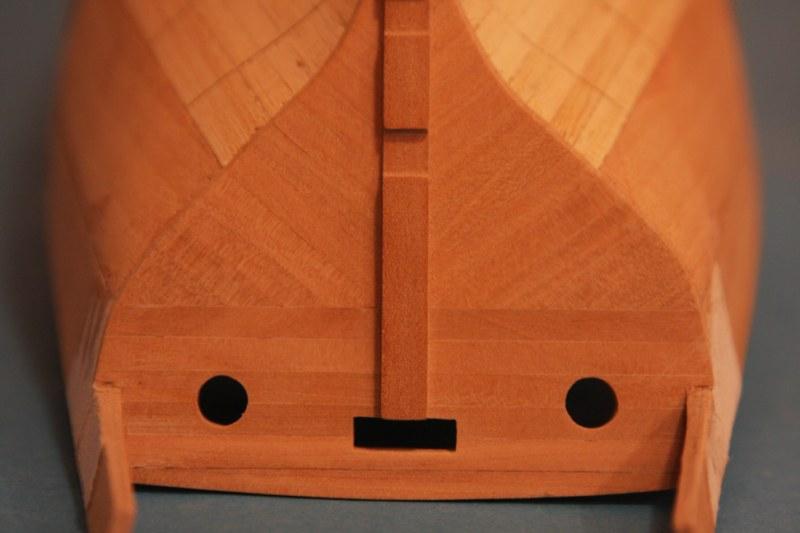

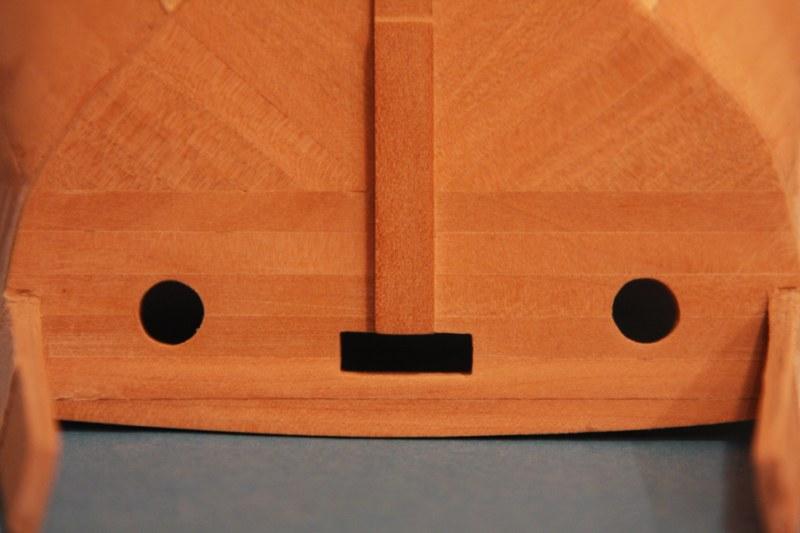

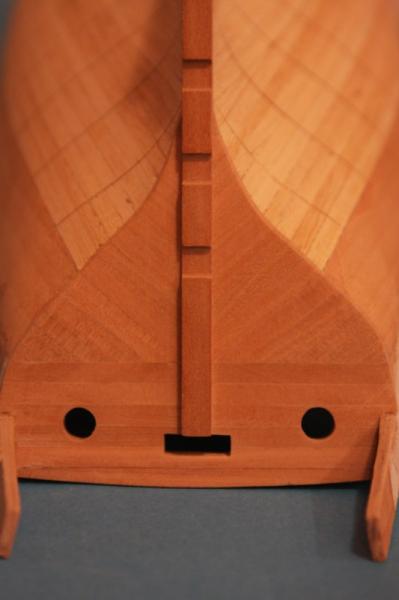

Kontynuacja-drugie poszycie rufy.
Po całkowitej rezygnacji z listewek z drzewa egzotycznego poszycie wykonane z jedynie słusznej gruszy.
(źródło listewek wszystkim znane-p.Mirek).Zabawę z gwoździkowaniem zostawiam na później.

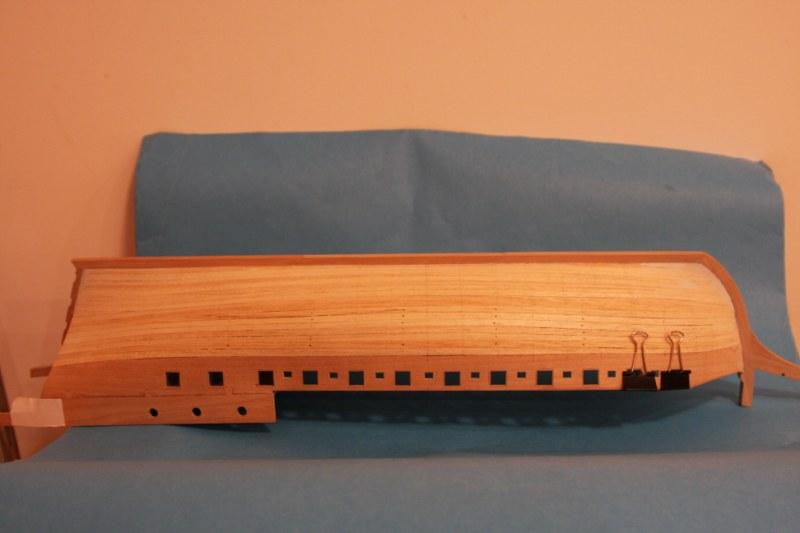

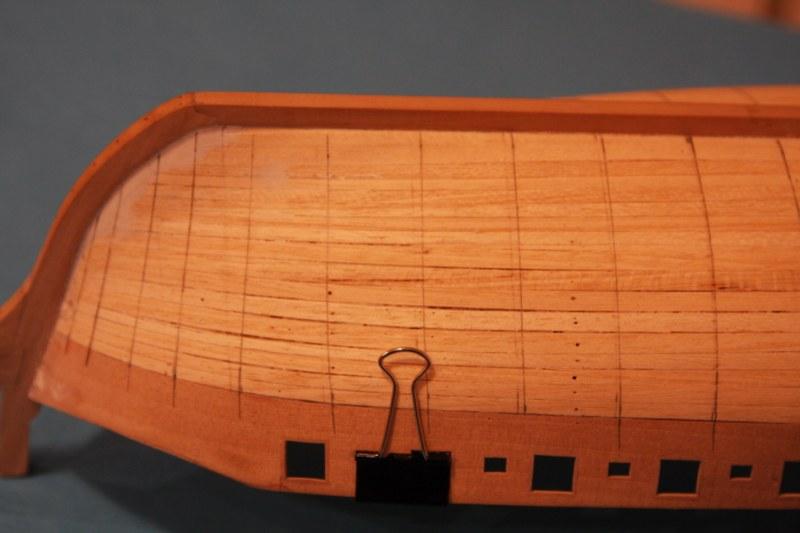

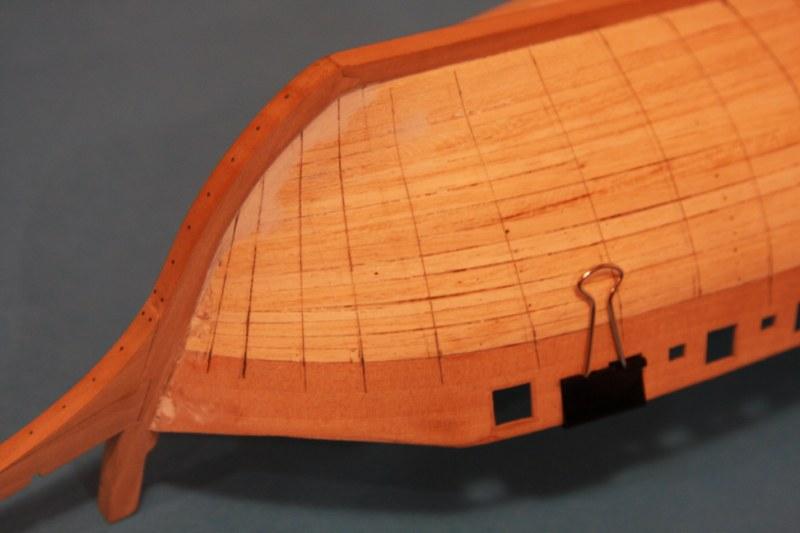

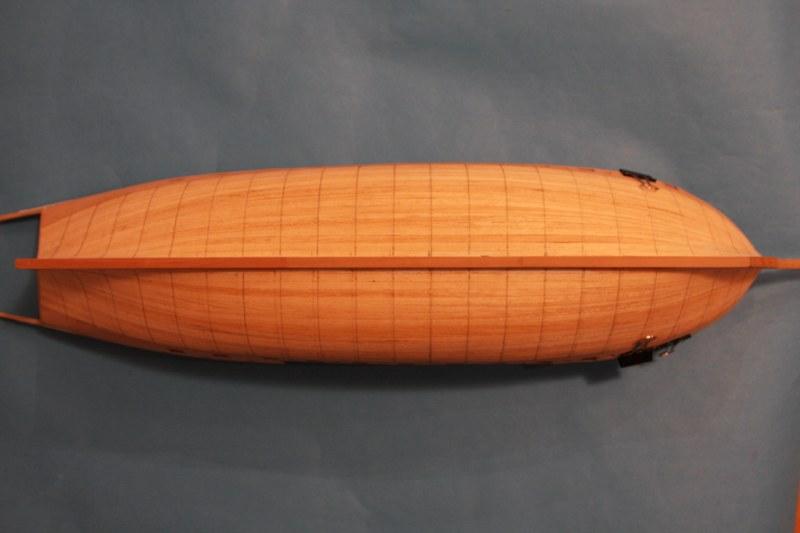

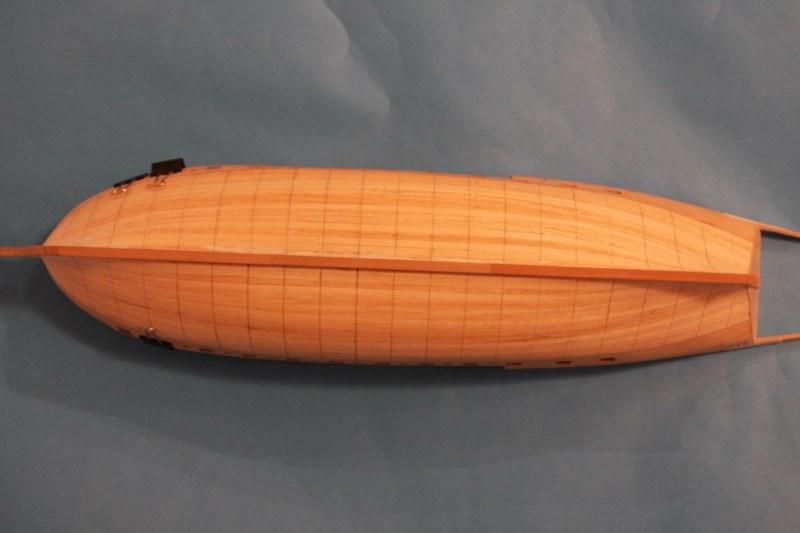

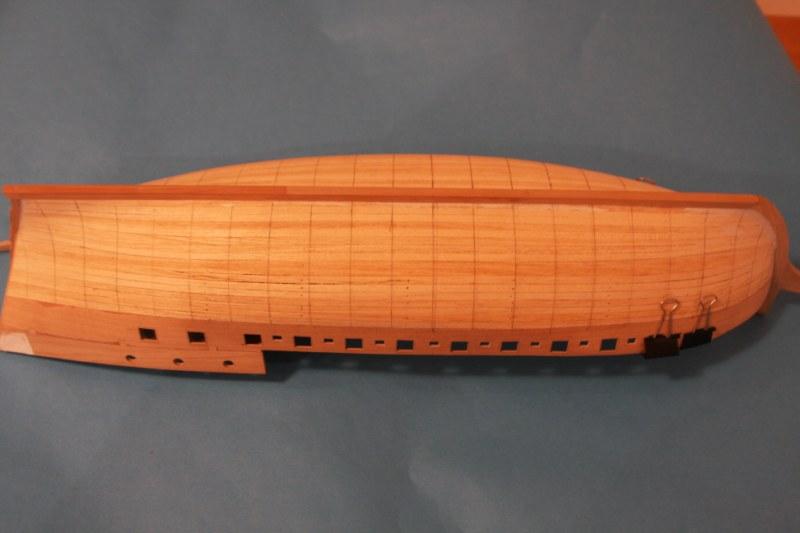

Teraz przymiarka do drugiego poszycia burt.Próbowałem teoretycznie wyznaczyć linie hipotetycznych wręg.

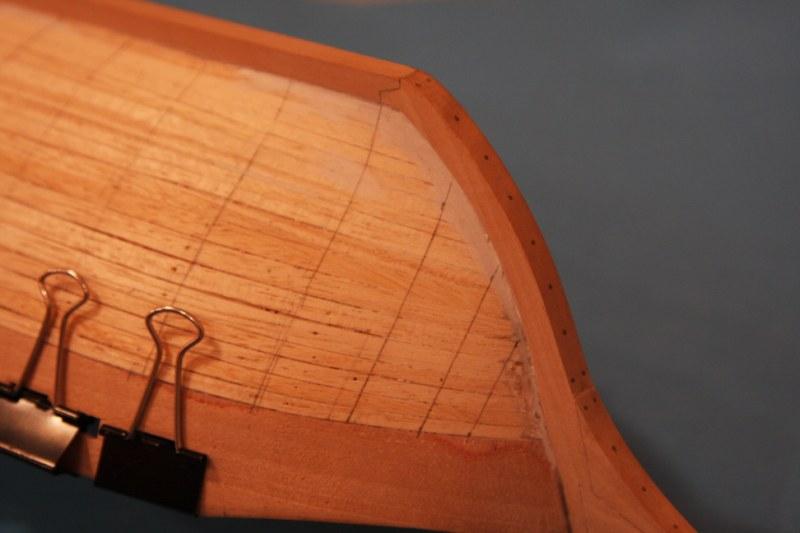

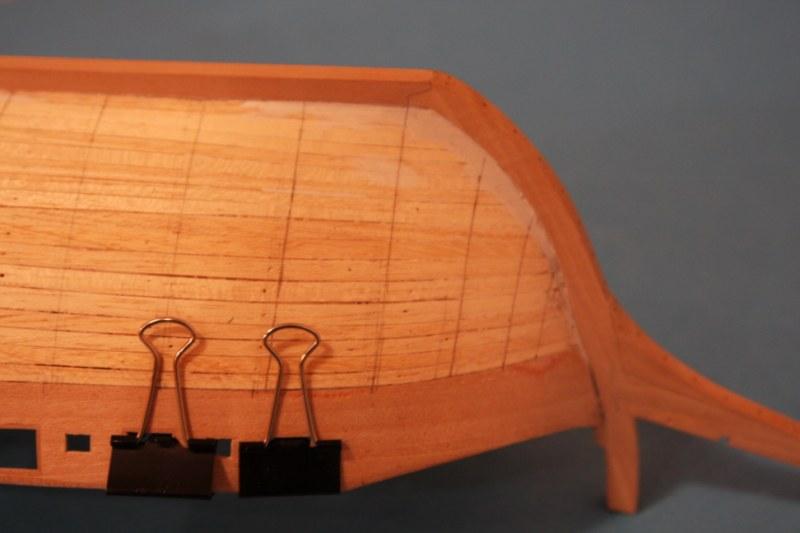

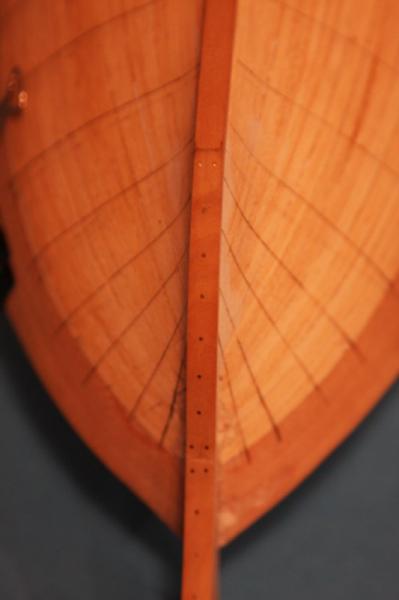

Niestety mam mały problem.Linie wyznaczyłem za pomocą kartonika-czyli uzyskałem powtarzalność jeśli chodzi o równy i równoległy odstęp.Wyznaczanie rozpocząłem od miejsca z największym obwodem i prostopadle do kilu.Yzyskałem zgodność z hipotetycznymi pokładnikami,natomiast wydaje mi się,że w okolicach dziobu przebieg wręg jest nieprawidłowy (zdjęcia) .Moje pytanie:tak ma być i się czepiam czy coś mi nie wyszło?

[ODYSEUSZ]

Witam.

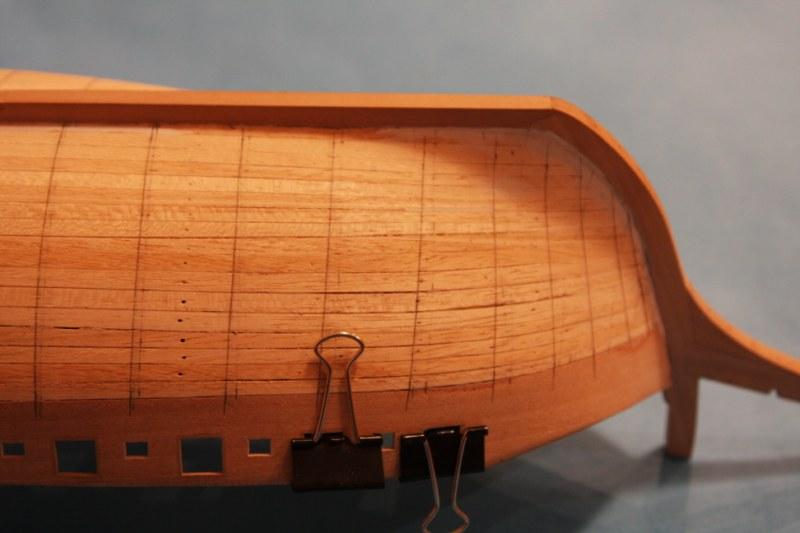

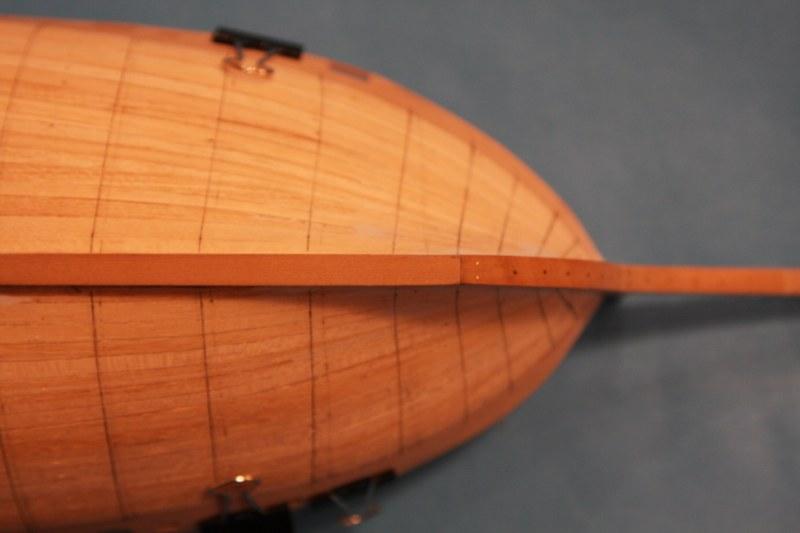

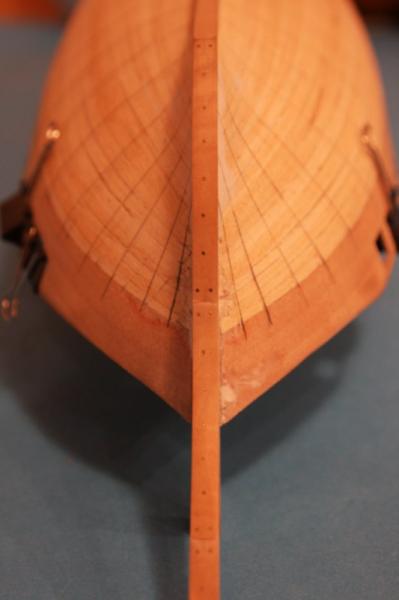

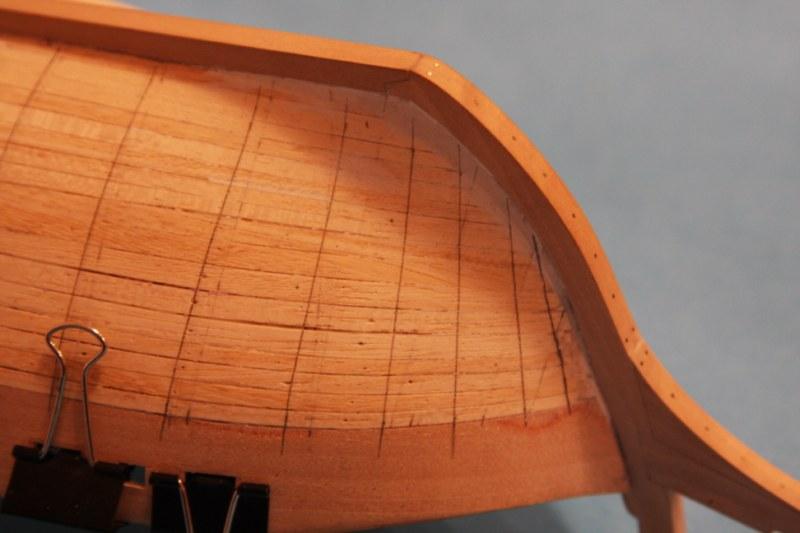

Została mi zwrócona uwaga,o nieprawidłowym przebiegu hipotetycznych wręg w części dziobowej.
W związku z tym musiałem przerysować po raz nie wiem który linie teoretyczne.Mam nadzieję,że tym razem będą mogły tak zostać.

[ryszardw]

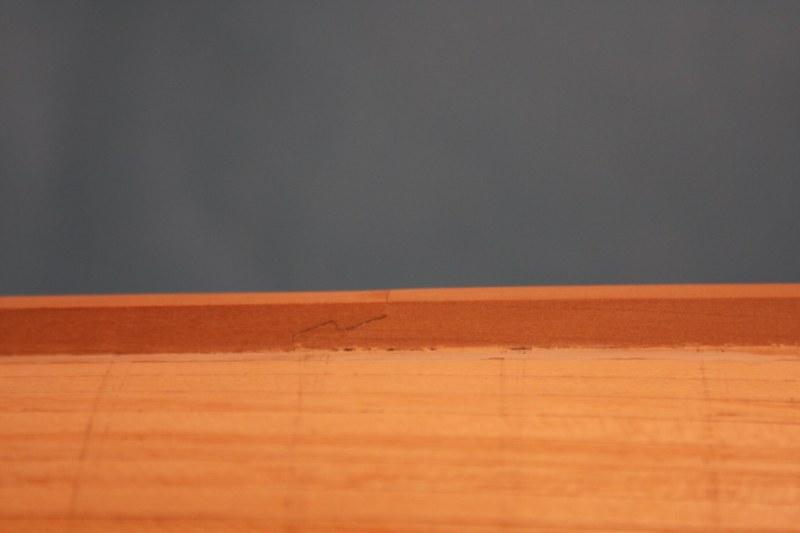

Teraz już nic nie zrobisz ale na przyszłość pamiętaj że listwy poszycia nachodzą na listwy rufy.U Ciebie jest na styk.R.

[ODYSEUSZ]

Witam.
Ale ja jeszcze nie wykonałem drugiego poszycia.Na razie ułożone są listwy na rufie,a na pierwszym poszyciu wyznaczone są hipotetyczne linie wręg.Na nich będą łączyć się listewki drugiego poszycia wykonanego z gruszki 1 x 5mm.Listewki drugiego poszycia będą pokrywały listewki na rufie.
Pozdrawiam.Marcin
