La Salamandre w skali 1:24

[tadheus]

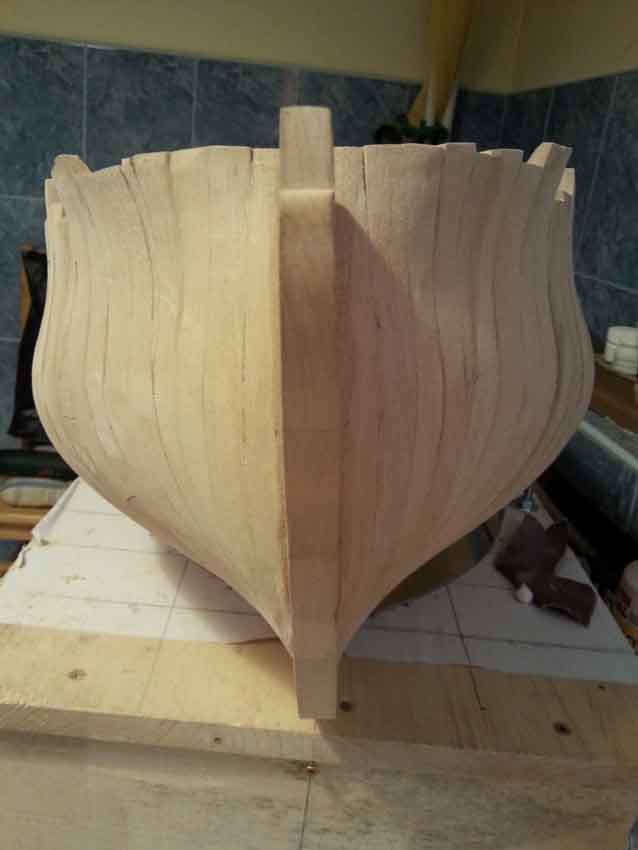

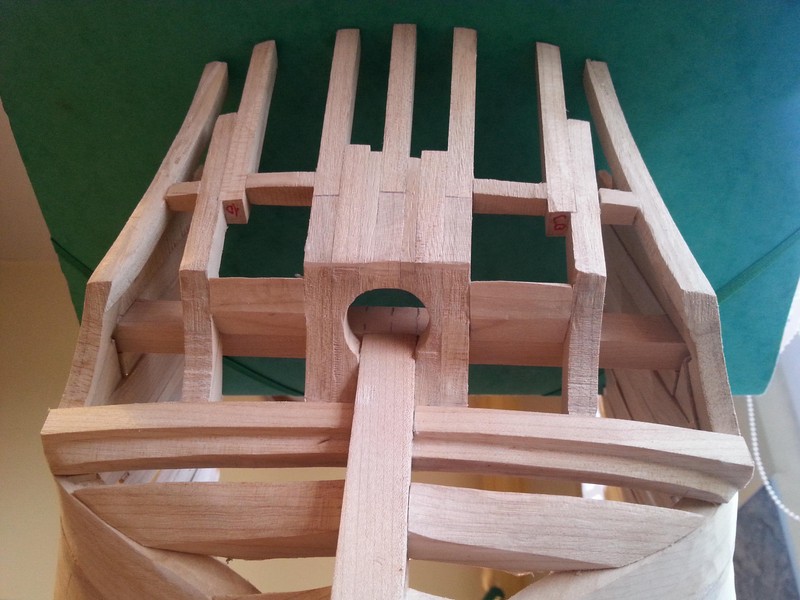

Dziób i rufa nabierają kształtu.

[tadheus]

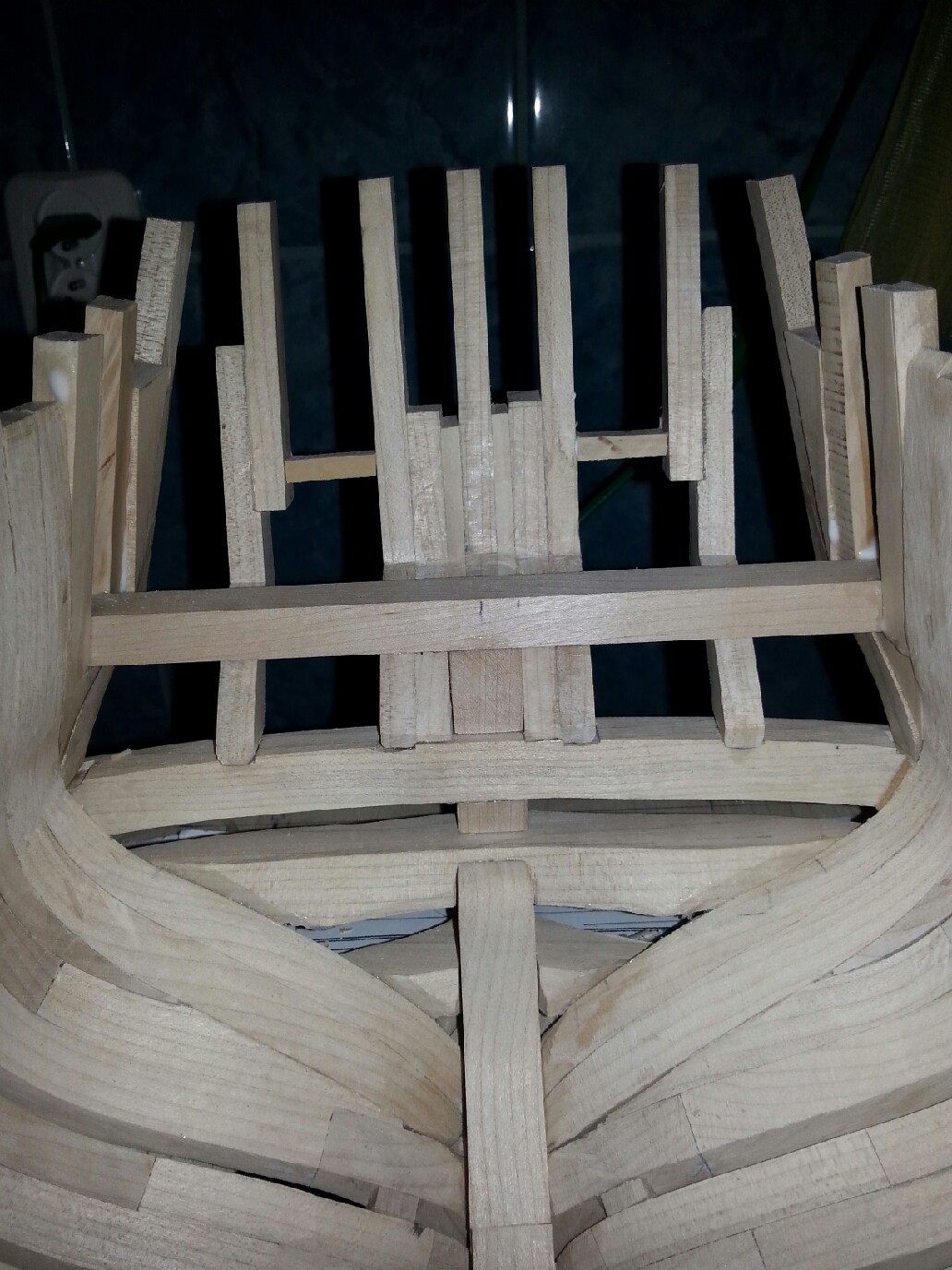

Zamieszczam nowe zdjęcie rufy. Wysokość elementów jest z niewielkim naddatkiem na doszlifowanie. To samo tyczy się kilku elementów wypełnienia burt w części rufowej.

[tadheus]

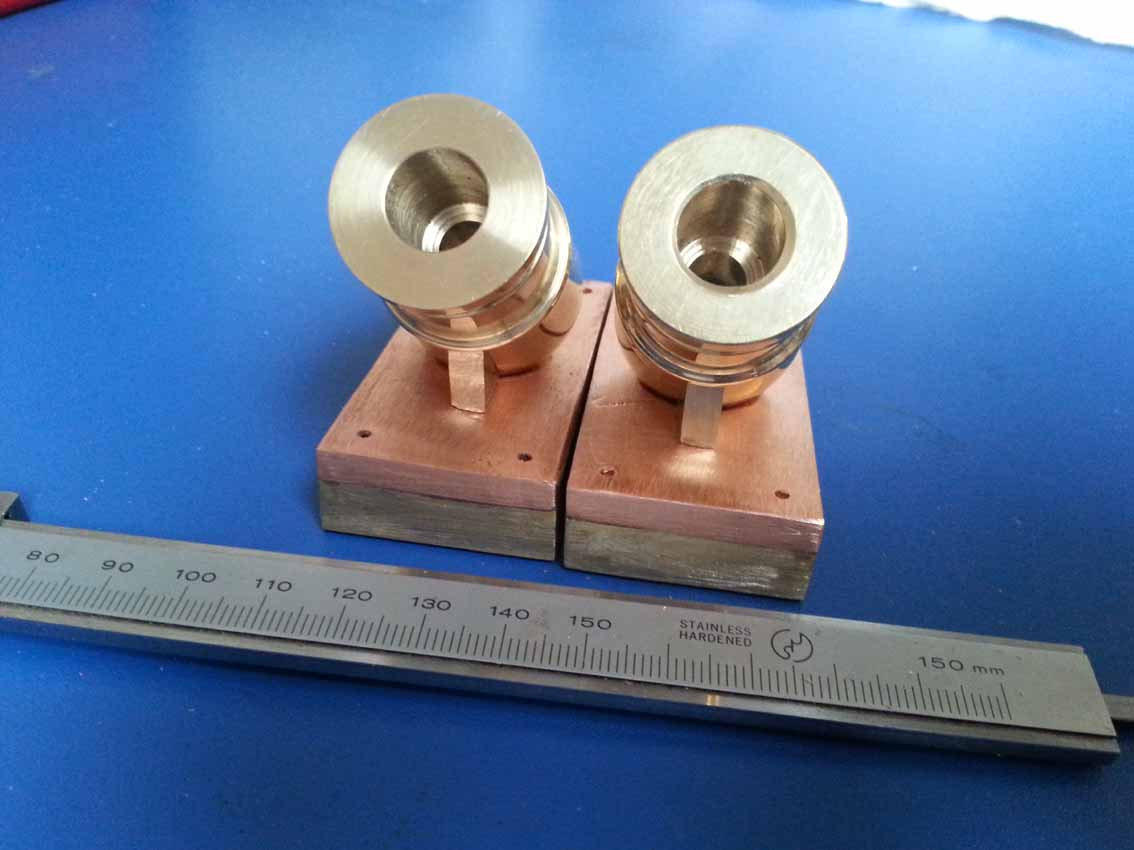

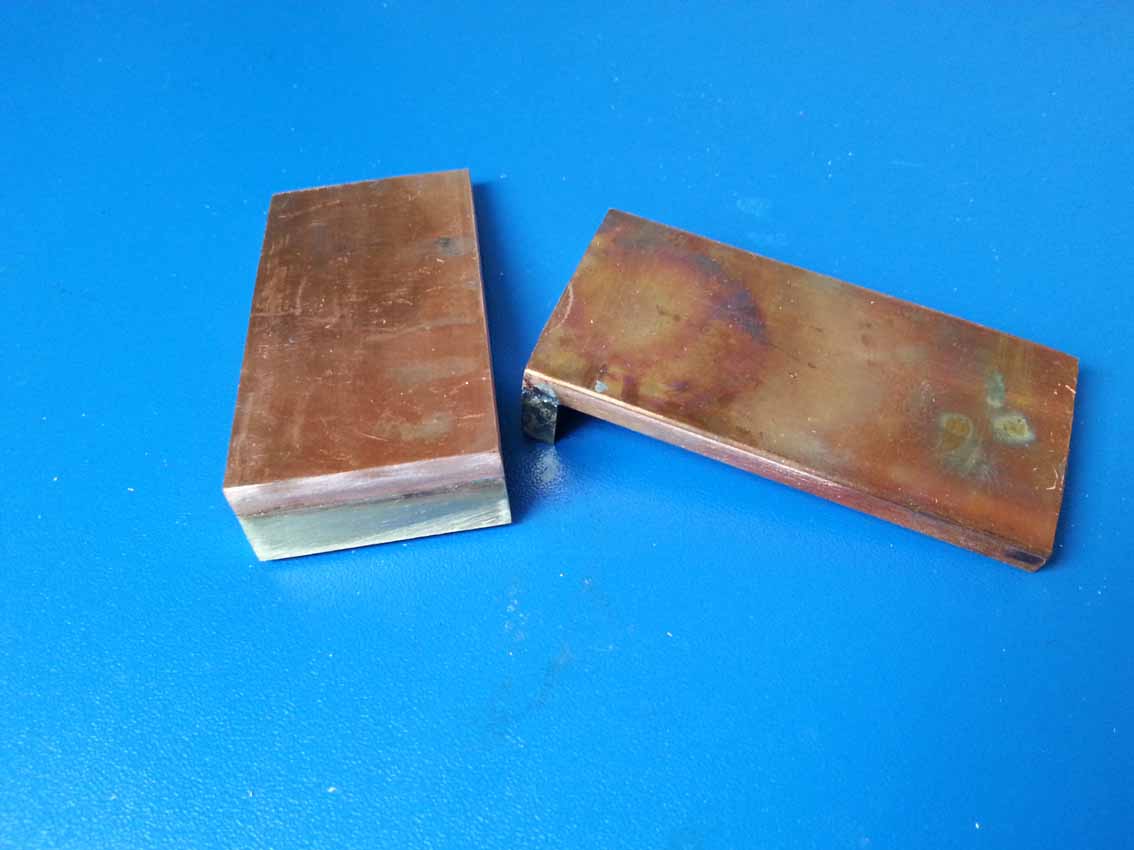

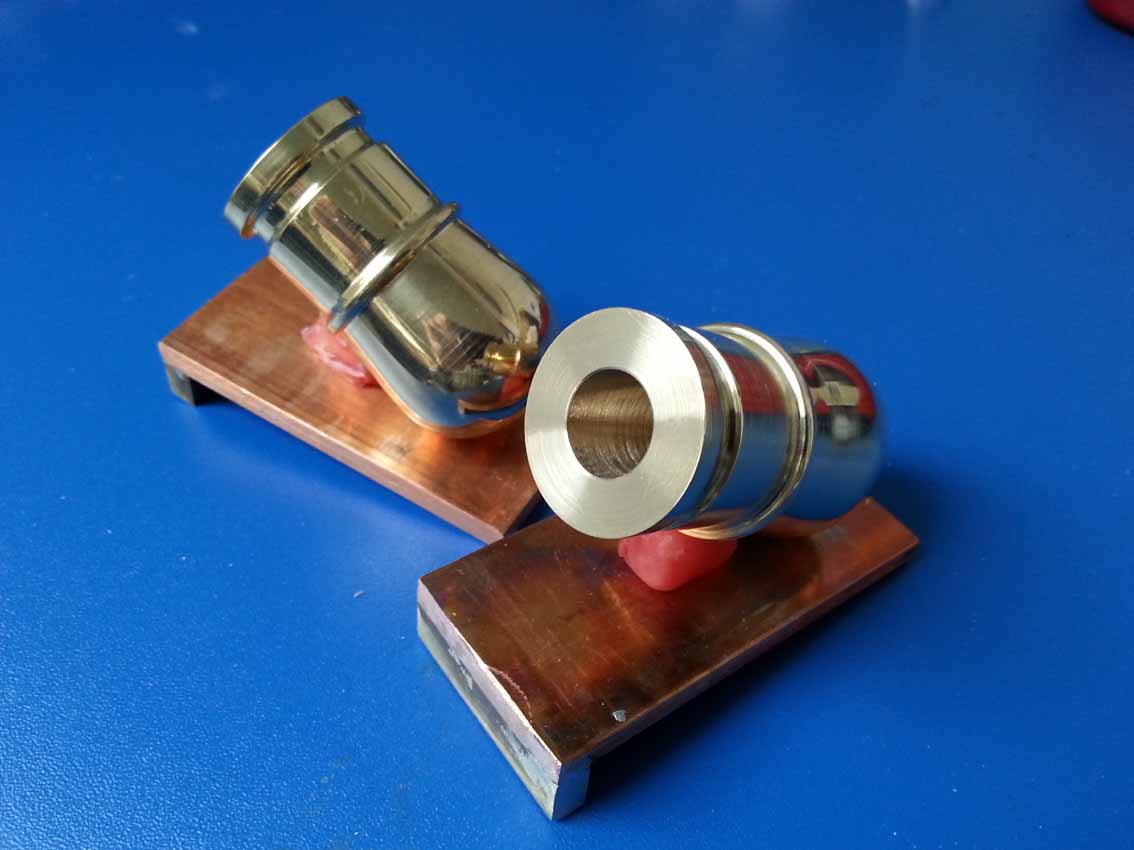

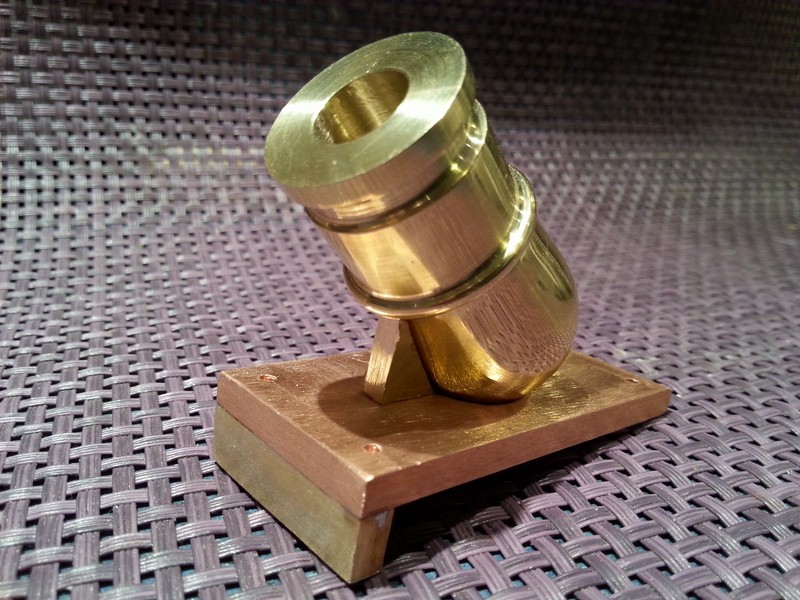

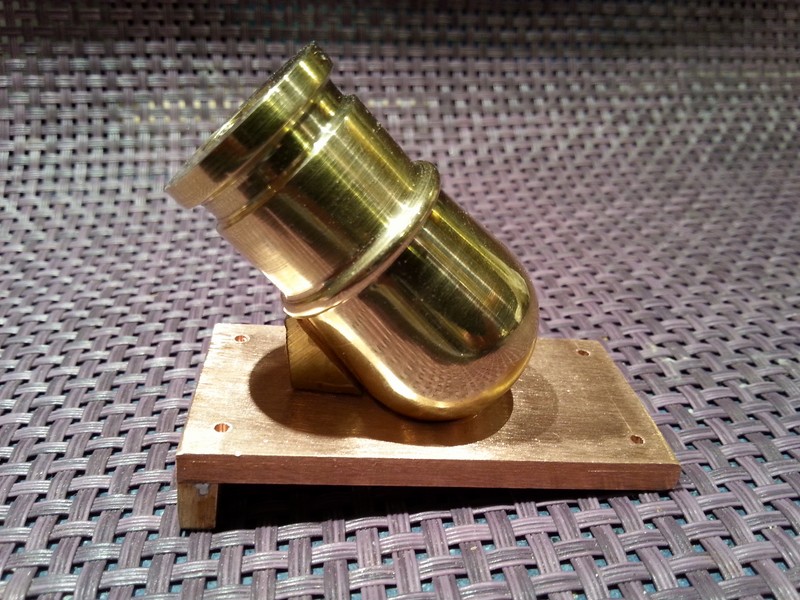

Zlutowane podstawy pod moździerze.Prowizoryczna przymiarka ustawienia moździerzy na podstawach. Przymocowane do podstaw za pomocą wosku.Podstawy zrobione z płaskownika miedzianego grubości 5 mm.

[tadheus]

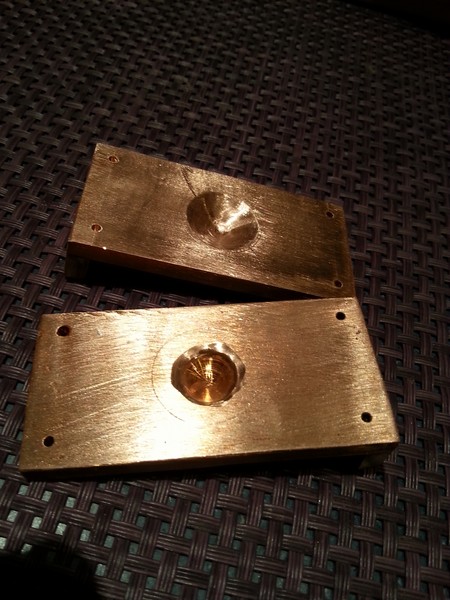

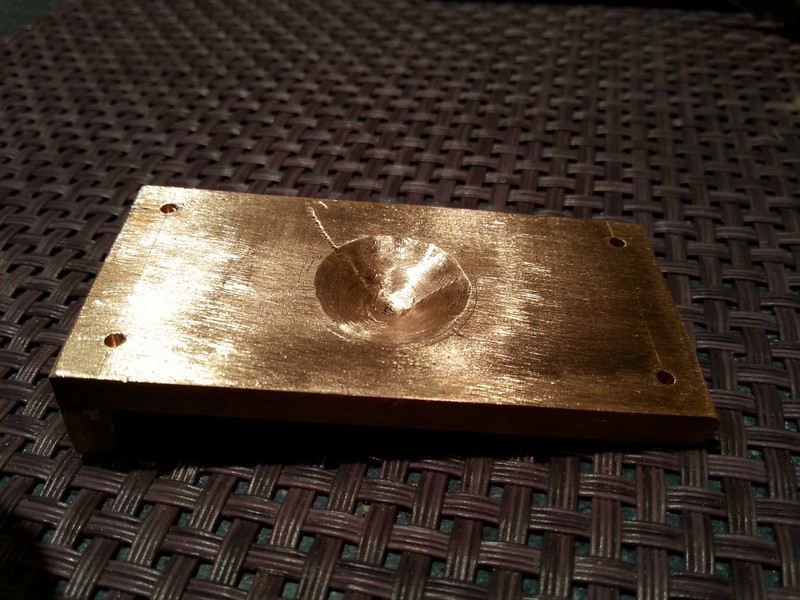

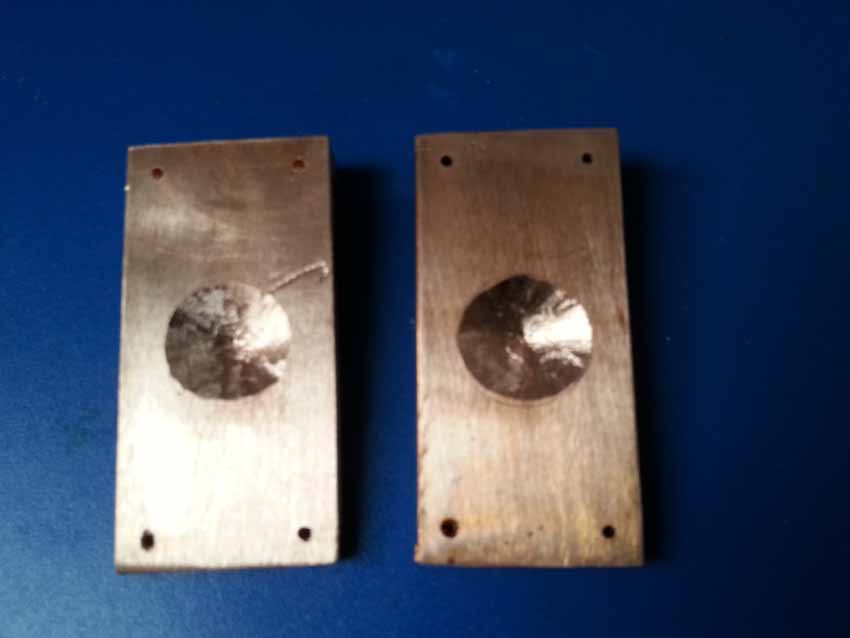

Przygotowuję podstawy pod wlutowanie luf moździerzy.

[tadheus]

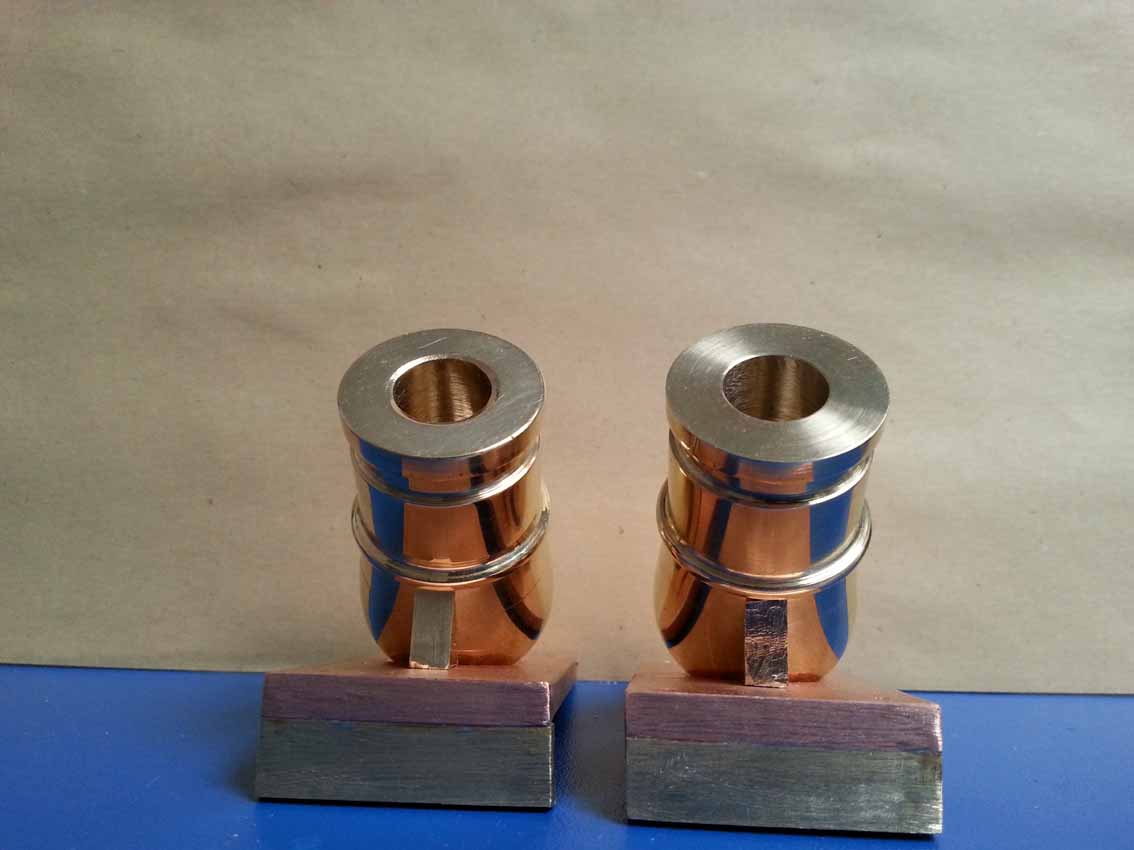

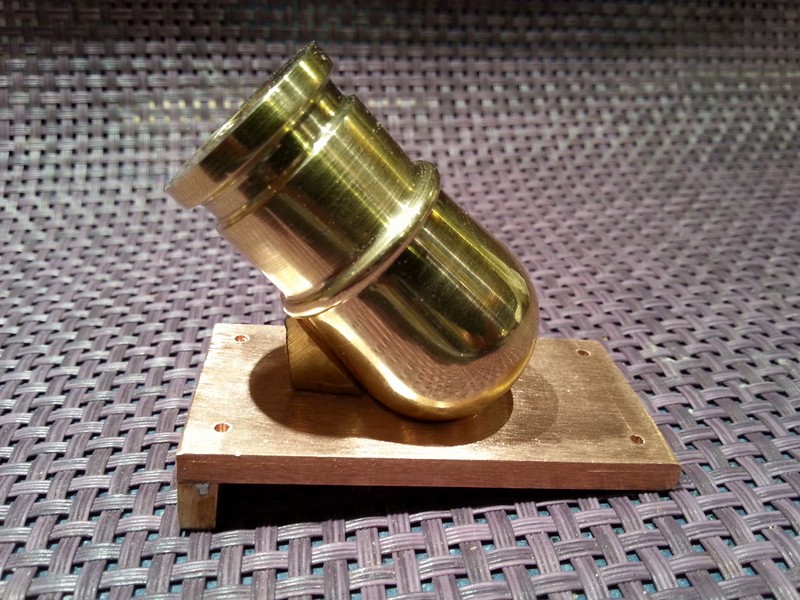

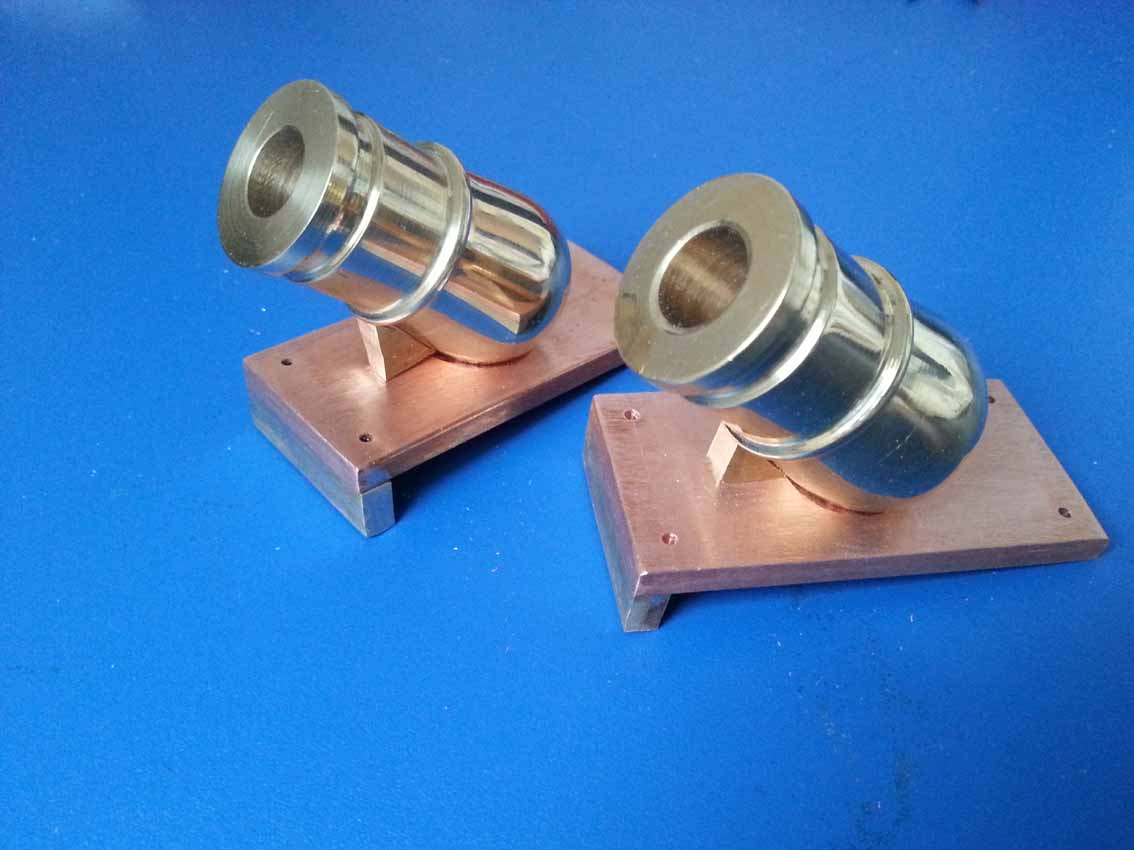

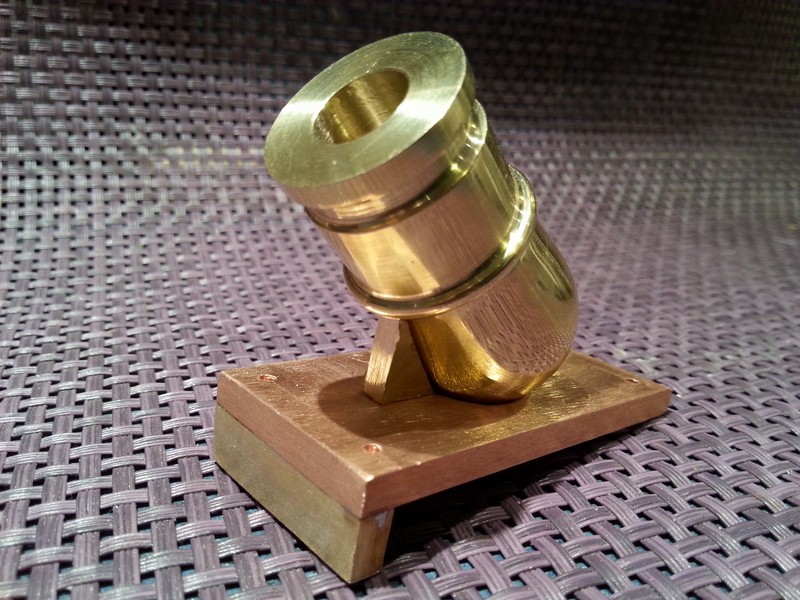

Części gotowe do połączenia.

[jeskom]

To co robisz jest prawie perfekcyjne, a więc wypada tobie nieco zwrócić uwagę w szczegółach. Po pierwsze podpory są różne, wię musiał byś poprawić jedną z nich, czy tą pod ukosem czy tą z kątem prostym. Druga sprawa to jeden moździerzy jest zfazowany a drugi nie bardzo - też do poprawki.

Poza tym.....tylko pozazdrościć

[tadheus]

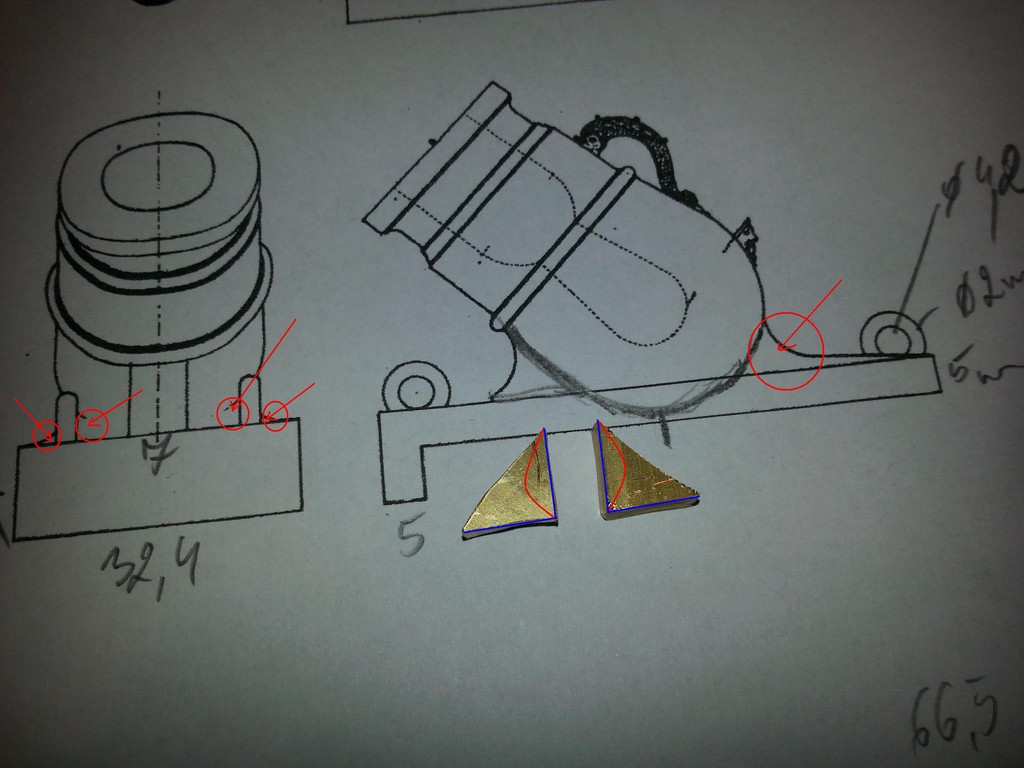

Podpory są identyczne tzn. mają kąt prosty.Oglądnij dobrze zdjęcie, w moździerzu po lewej stronie podpora uniosła się przy płycie w trakcie pozowania do fotki .Poza tym podpory muszą być jeszcze wypiłowane w łuk przed zlutowaniem.Moździerz był odlewany z podstawą jako całość.Po zlutowaniu pozostaje wykonanie wklęsłości zaznaczonych na zdjęciu, które pozwolą się poczernić.

Co do fazki jest to pozostałość po kle w tokarce.Były to dwa różne kawałki mosiądzu,prawdopodobnie o różnej twardości.Co do dokładności,to w porównaniu z oryginałami oglądanymi w muzeach myślę że będą miały dokładniejsze wymiary zewnętrzne niż porównywane oryginały tego samego typu moździerza.

[jeskom]

No i teraz dopiero widzę że jest tak jak mówisz , brakowało tego zdjęcia.

[tadheus]

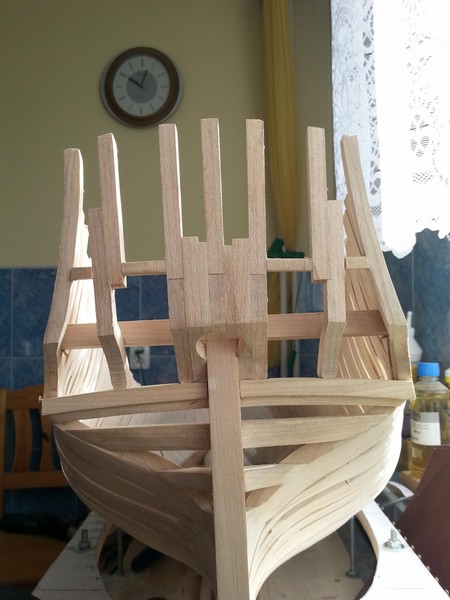

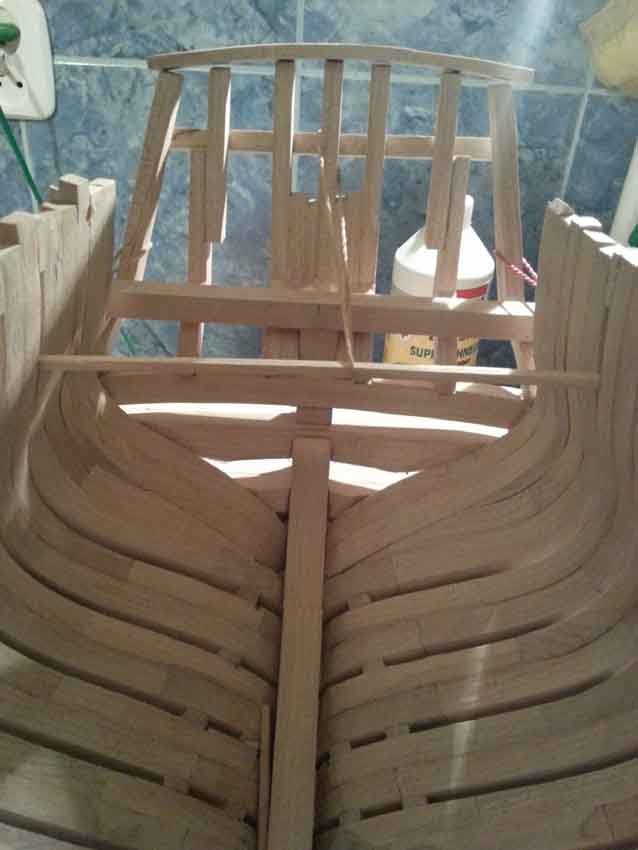

Popracowałem trochę nad rufą.

[tadheus]

i jeszcze jedno zdjęcie.
