CHALOUPE ARMEE EN GUERRE-1834, 1:36

[Piotras]

Ciąg dalszy:
Tak wykonałem mini gródz (?)

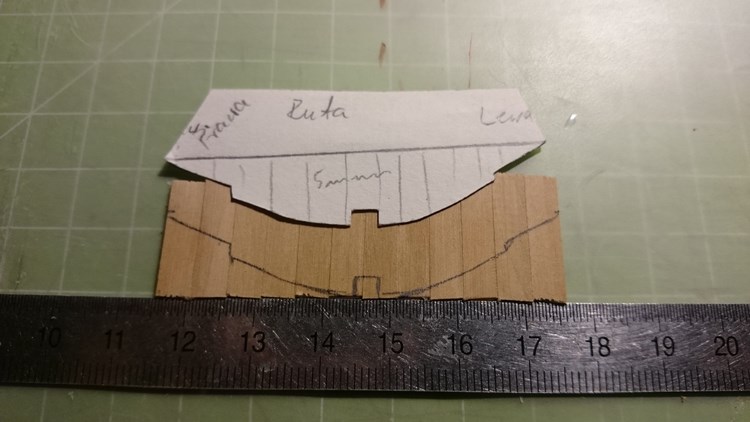

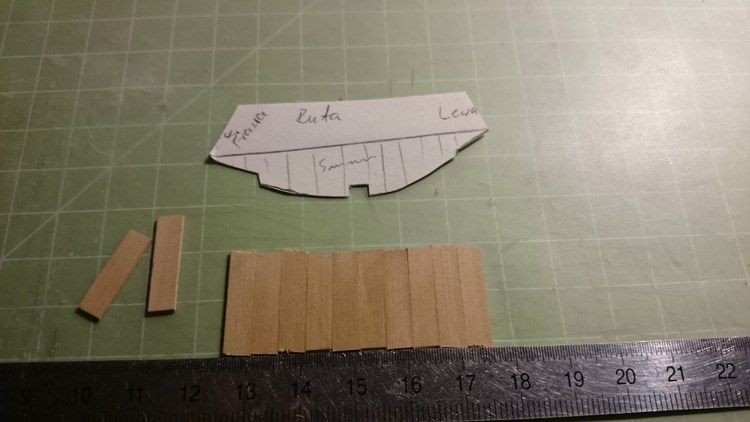

Szablon z kartonu na wzór.

Sklejenie listeweczek i odrysowanie kształtu mini grodzi.

I tadaaaa

Tadaaa 2

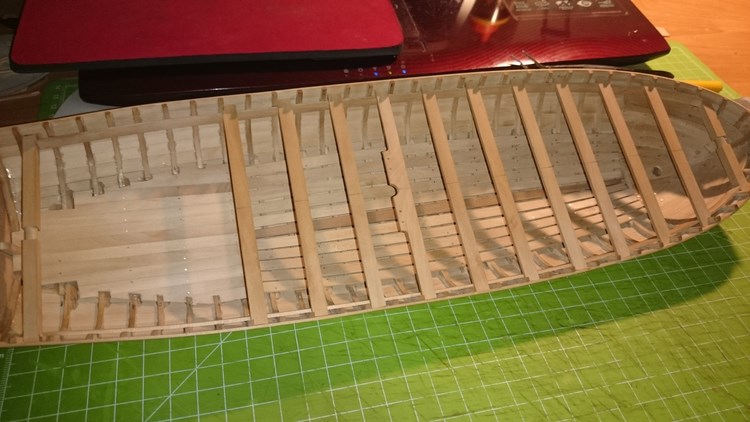

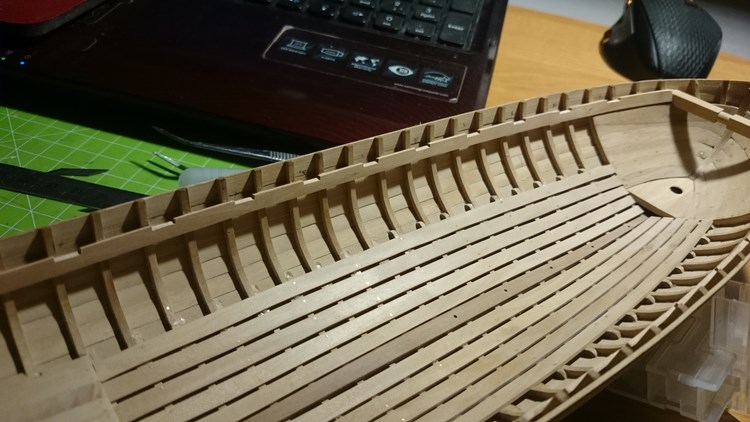

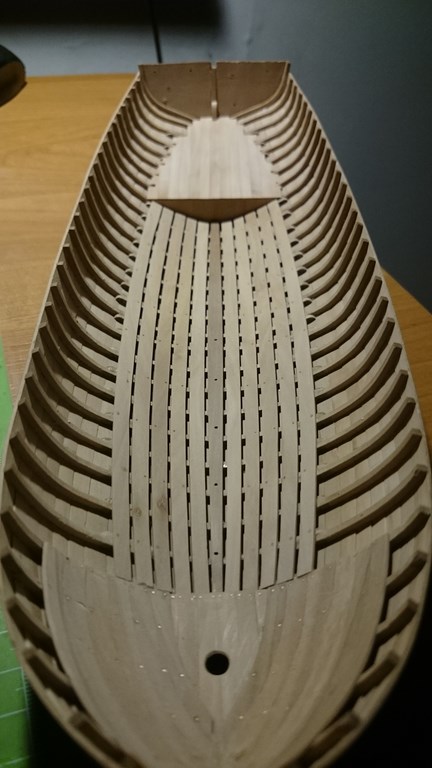

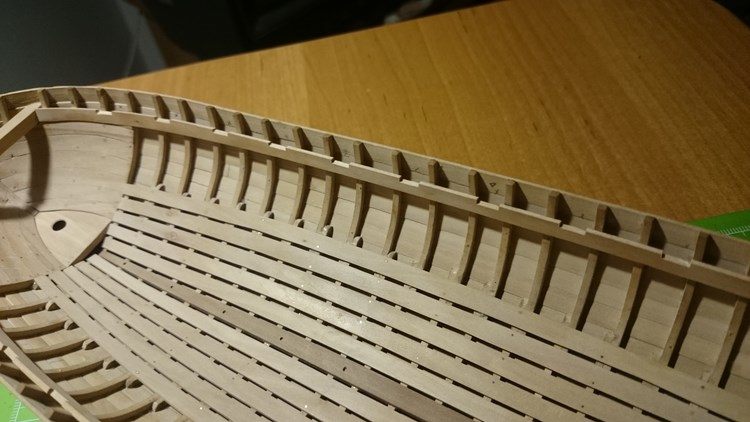

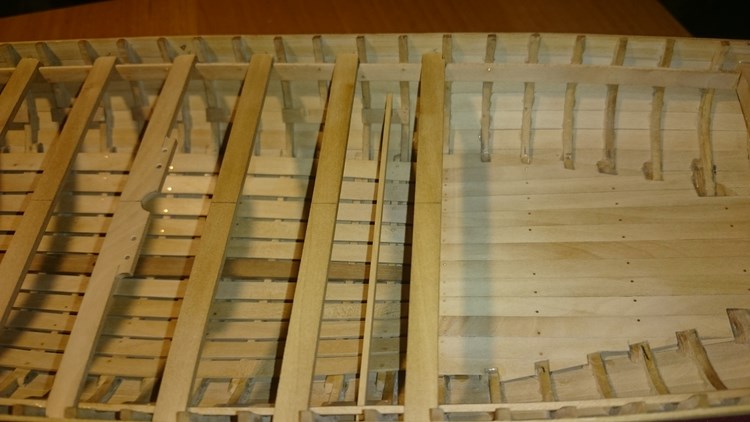

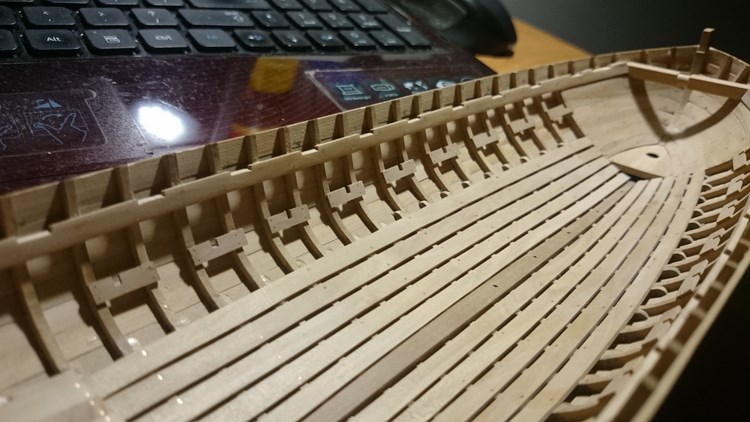

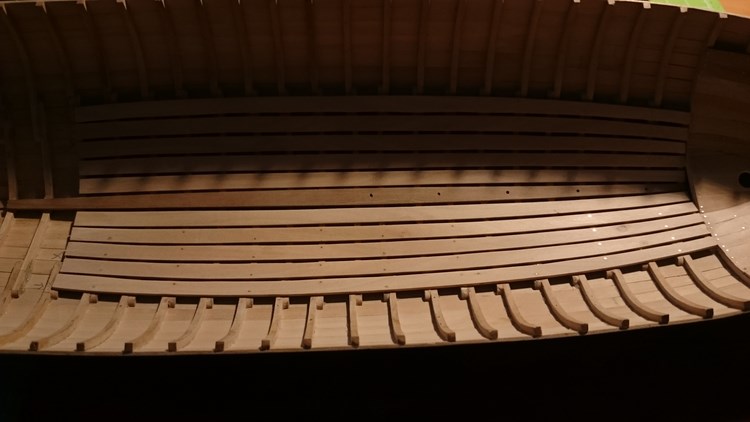

Kołkowanie pokładu

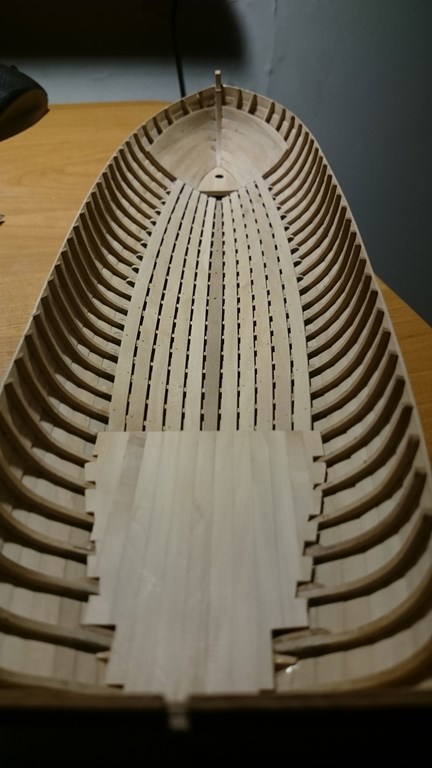

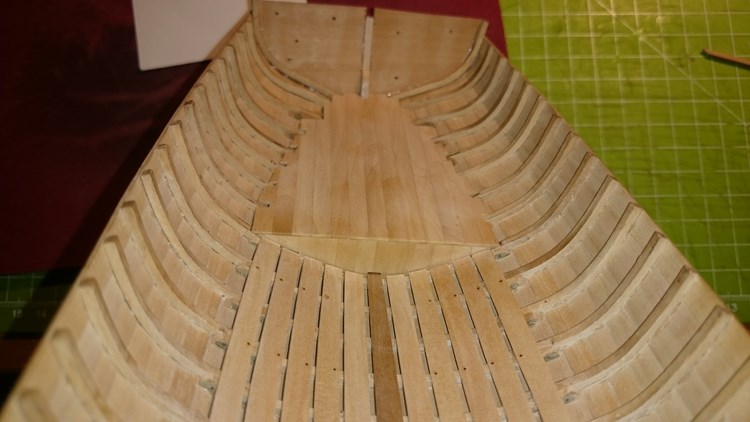

No i nieszczęsny "pokład rufowy" takie sztukowanie mi wyszło

[TomekA]

Moze ten link bedzie Ci uzytecznym?
https://cloud.web.de/ngcloud/external?g ... Part%201-9

[Piotras]

Dziękuję bardzo za link, przyda się na pewno.
Tak przeglądam te zdjęcia i aż trochę żal patrzeć na mojego Frnkeinsztajna w porównaniu do tego na zdjęciach.

[TomekA]

Nie bylo, bron Boze, moim zamiarem porownanie Twego modelu z tamtym w podanym przeze mnie linku, ale raczej podanie Ci zrodla do dalszej nauki tego hobby. A Karl - autor tej szalupki, jest bardzo doswiadczonym modelarzem, na najwyzszym szczeblu i analizowanie zdjec jego modeli bardzo pomaga w zdobyciu tych zdolnosci. Sam wiem o tym dobrze, posilkujac sie zdjeciami innych modelarzy tego samego modelu, ktory aktualnie buduje.
Zycze Ci duzo szczescia i samozaparcia w konstrukcji Twej szalupy! To bardzo efektowny model.
I pamietaj, diabel tkwi w szczegolach!

[Piotras]

Kontynuacja:

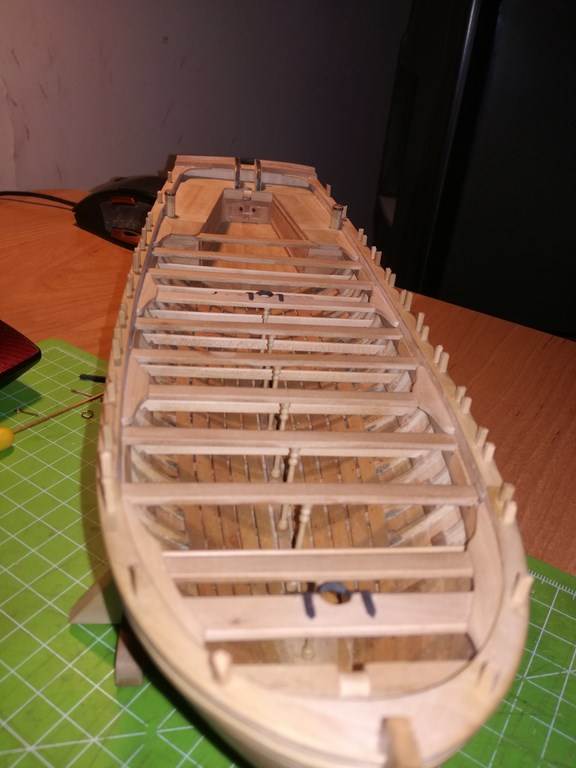

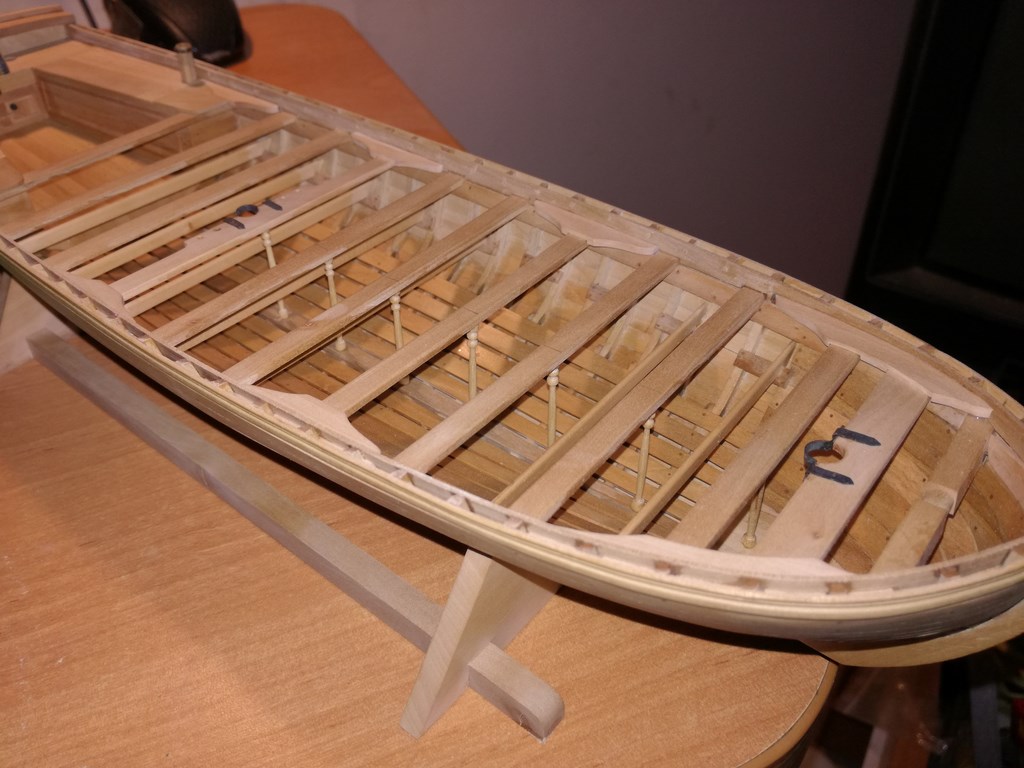

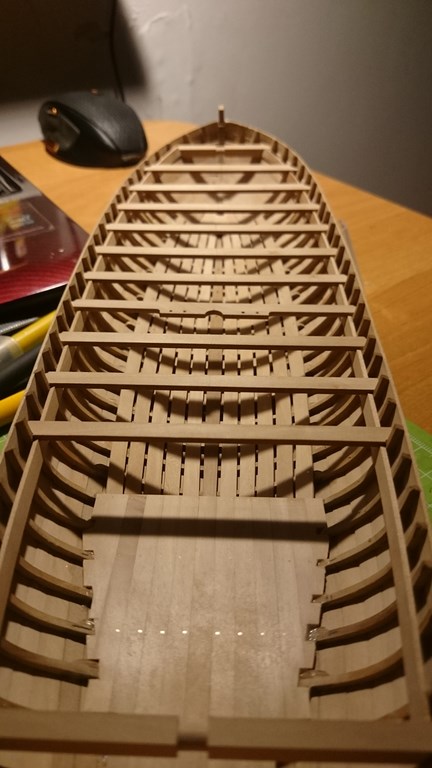

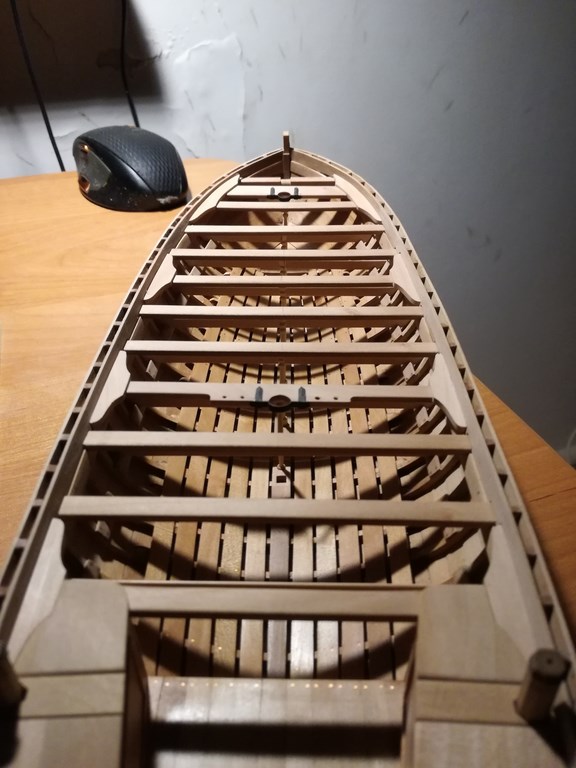

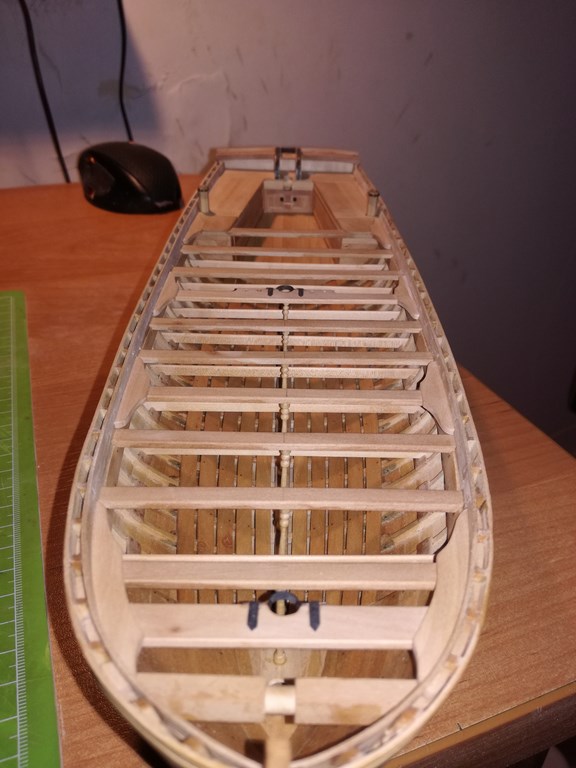

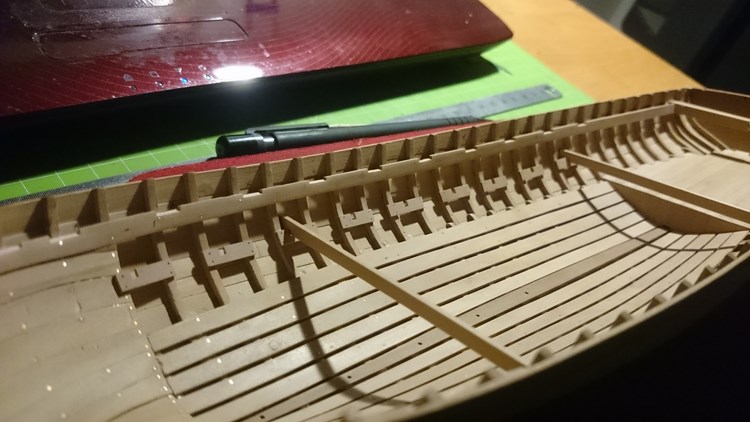

Ławki dopasowane wklejane będą później.

[Piotras]

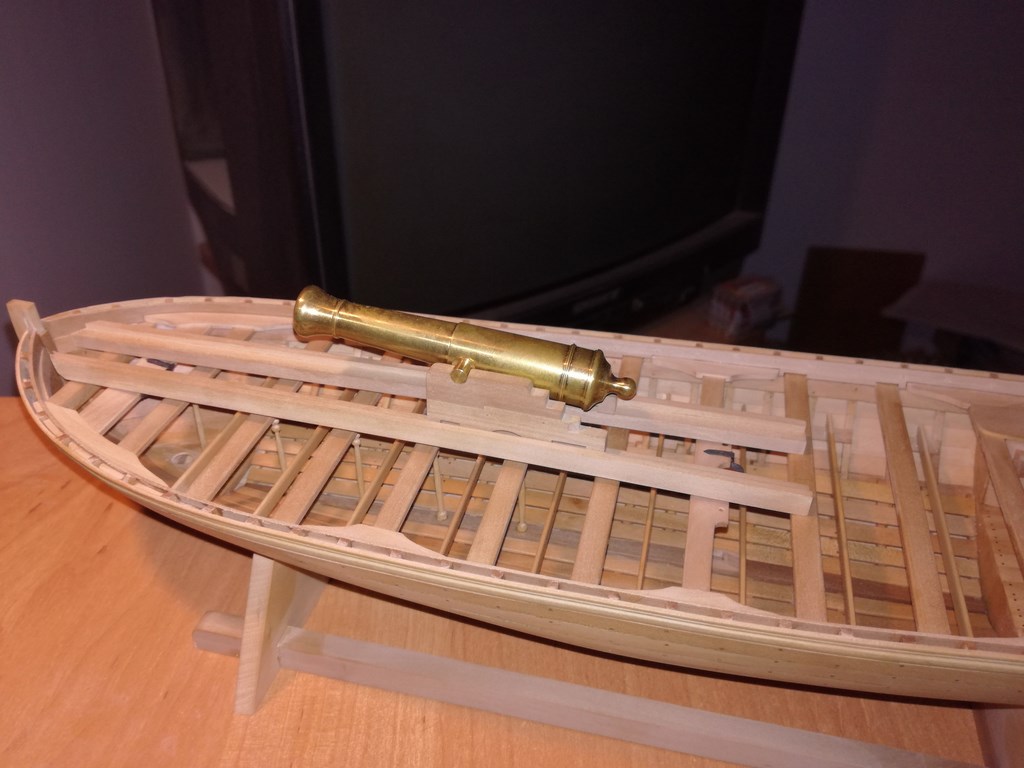

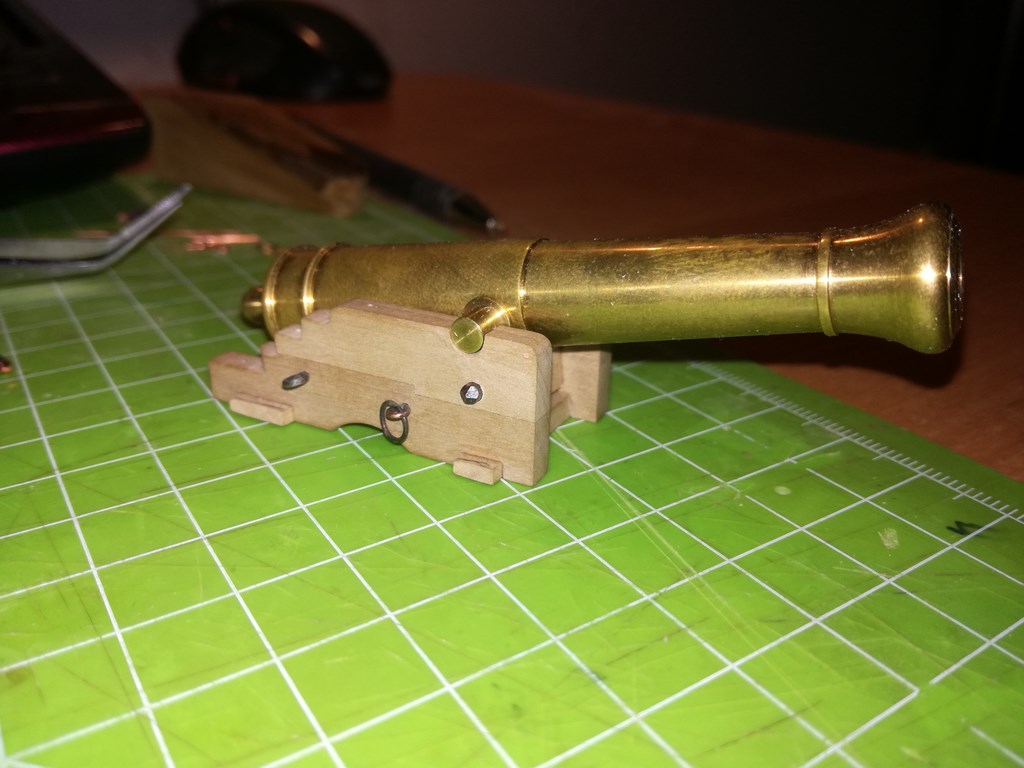

Działo, tym razem zrobiłem z mosiądzu. Bardzo fajnie się go (mosiądz) obrabia na tokarce teraz tylko żałuje że wcześniejsze działa toczyłem w drewnie.

IMG_20170819_201001 (Kopiowanie).jpg (132.75 KiB) Przejrzano 7358 razy

IMG_20170819_201023 (Kopiowanie).jpg (132.68 KiB) Przejrzano 7358 razy

IMG_20170819_201351 (Kopiowanie).jpg (126.24 KiB) Przejrzano 7358 razy

IMG_20170823_133612 (Kopiowanie).jpg (129.31 KiB) Przejrzano 7358 razy

IMG_20170823_133631 (Kopiowanie).jpg (116.35 KiB) Przejrzano 7358 razy

IMG_20170824_140013 (Kopiowanie).jpg (111.49 KiB) Przejrzano 7358 razy

IMG_20170803_133427 (Kopiowanie).jpg (56.46 KiB) Przejrzano 7358 razy

IMG_20170803_133439 (Kopiowanie).jpg (55.68 KiB) Przejrzano 7358 razy

IMG_20170803_133455 (Kopiowanie).jpg (68.28 KiB) Przejrzano 7358 razy

[Piotras]

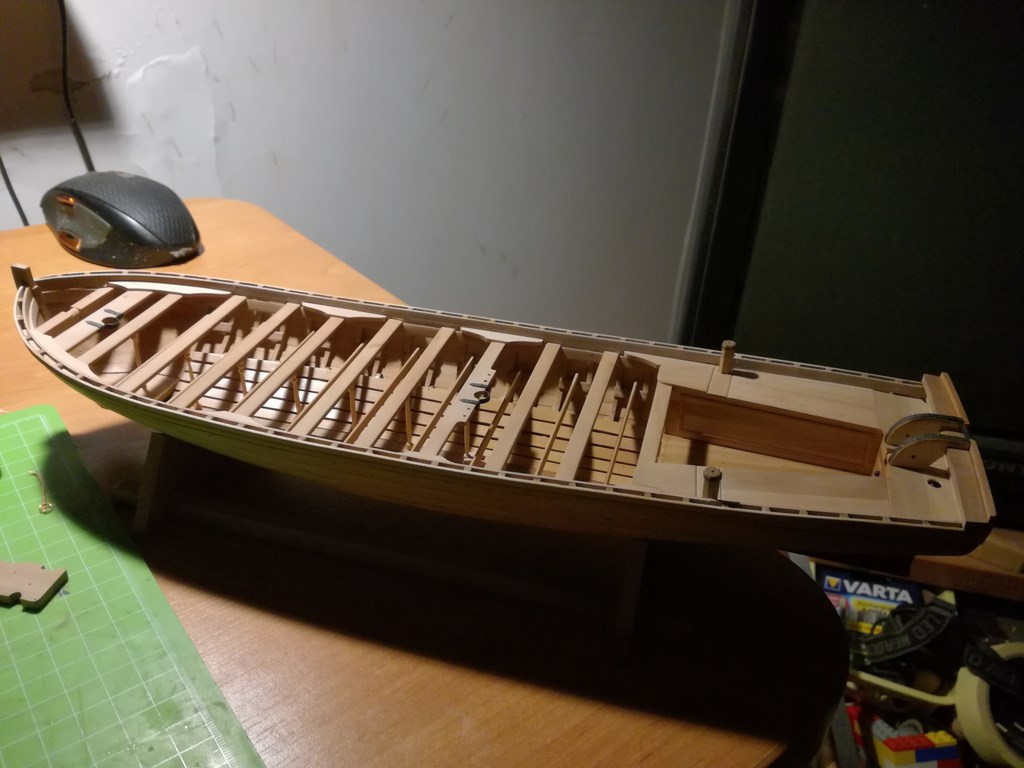

Witam po znacznej przerwie spowodowanej lenistwem, ale udało się ruszyć z budową.

[Piotras]

Kontynuacja:

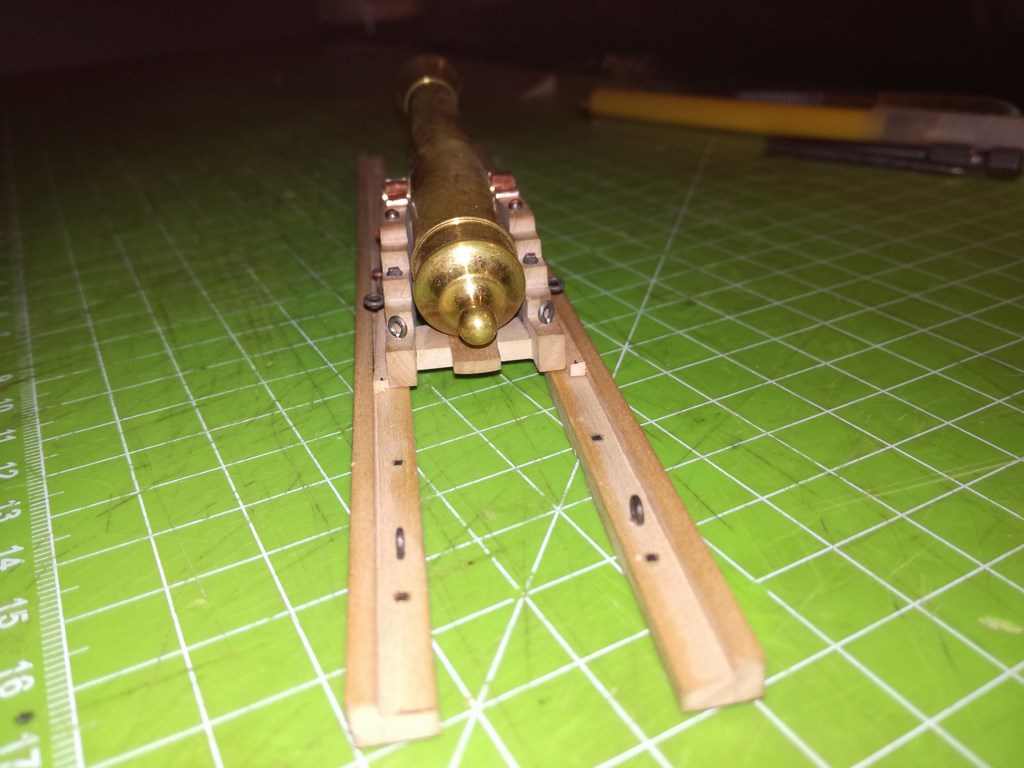

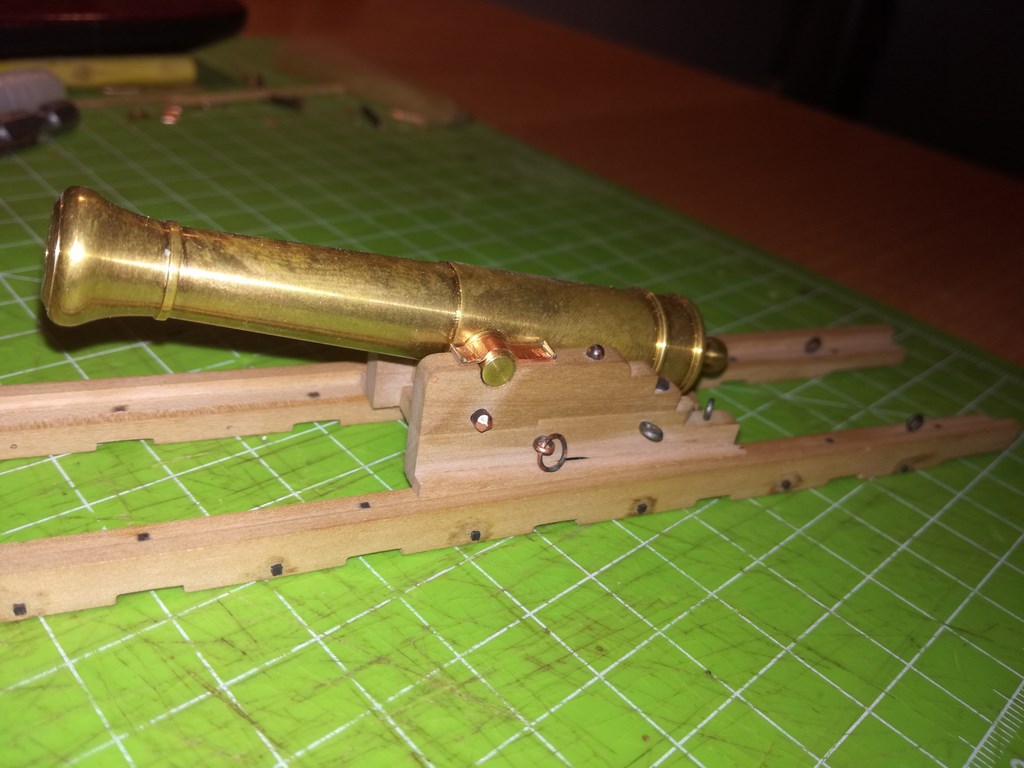

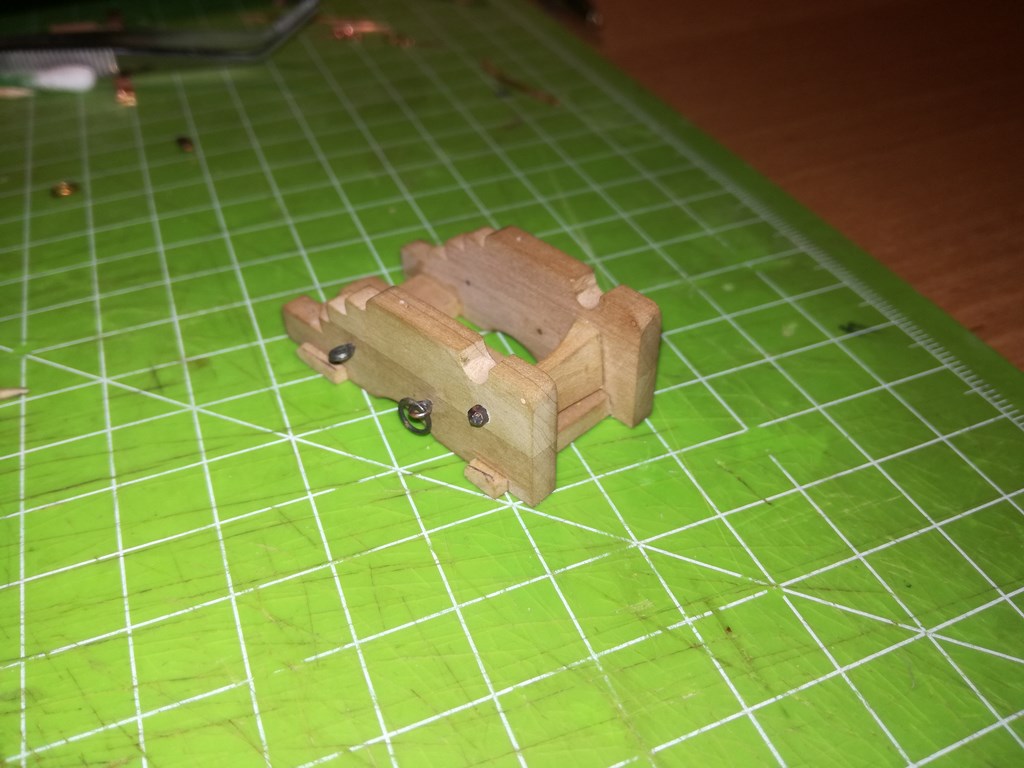

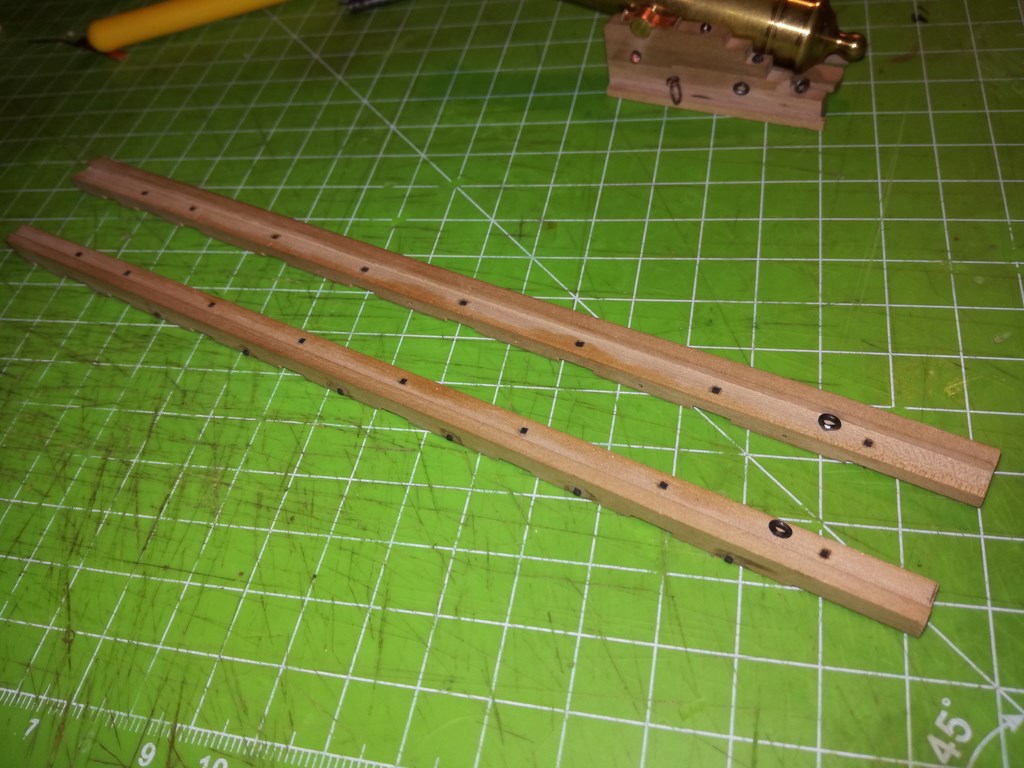

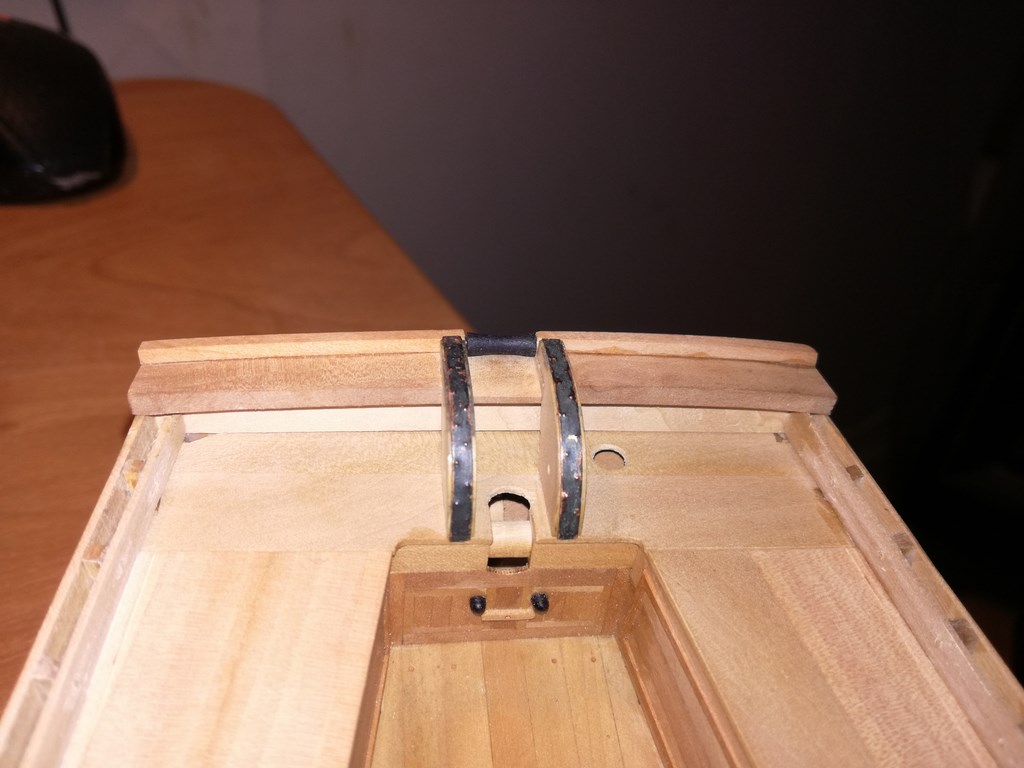

Laweta i prowadnica (?)

[Piotras]

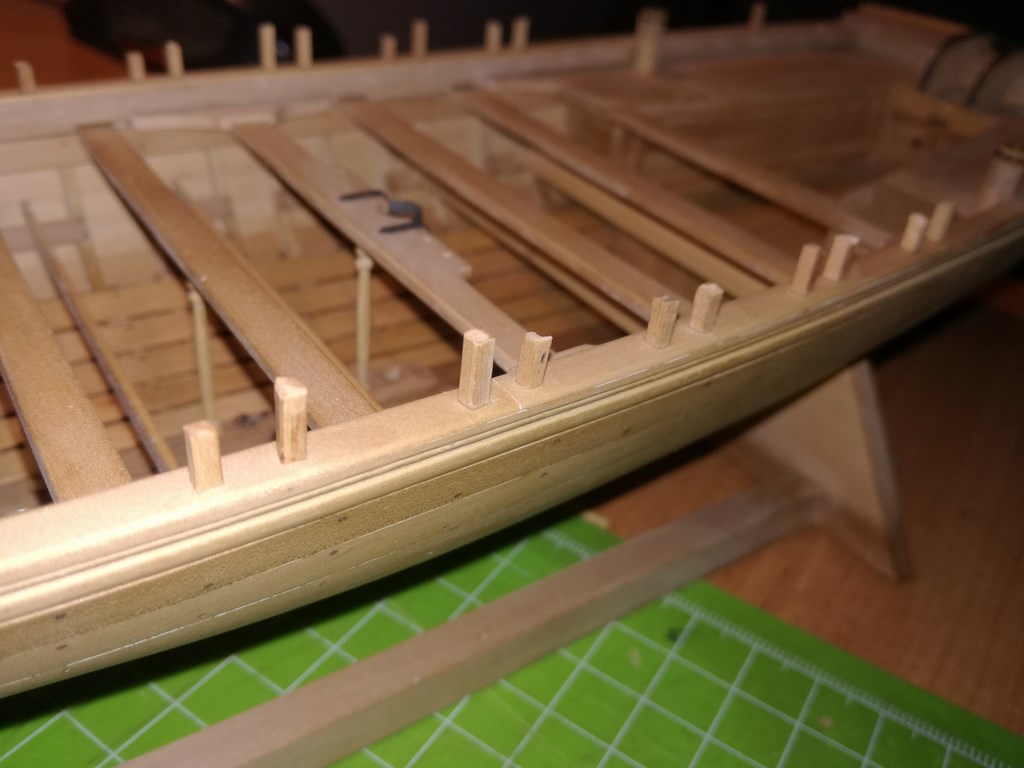

Taki oto sposób sobie wymyśliłem na dulki (?) dla wioseł:

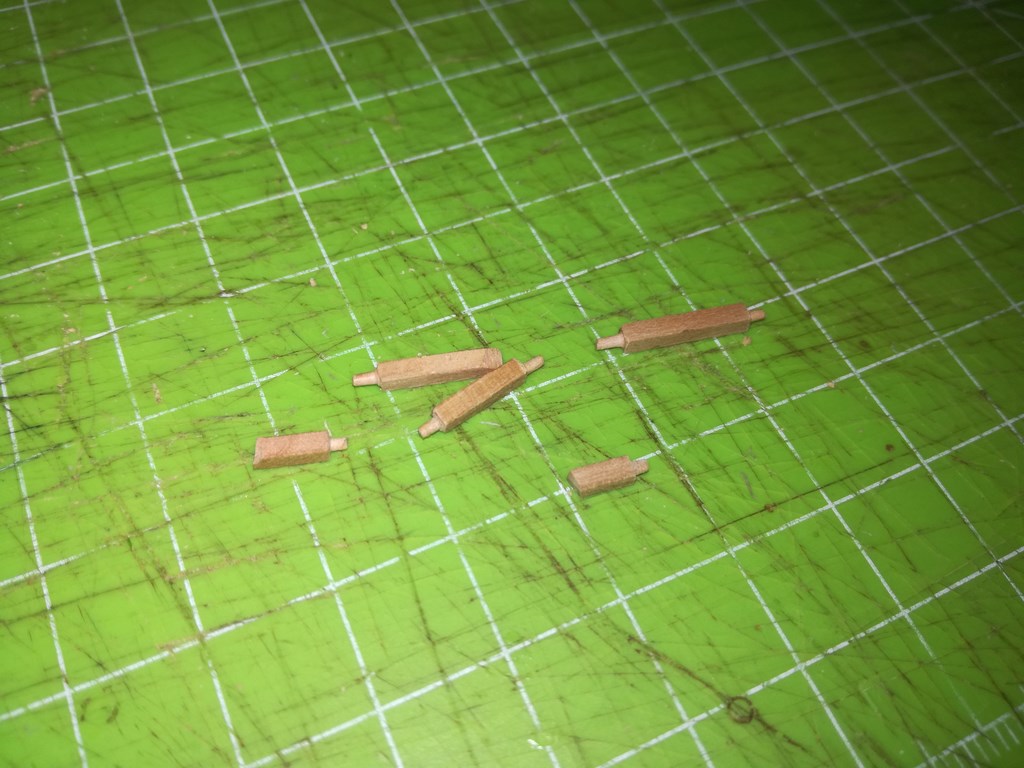

Listewka 2 mm x 2 mm końcówka toczona przy pomocy pilnika iglaka do średnicy ok 1mm

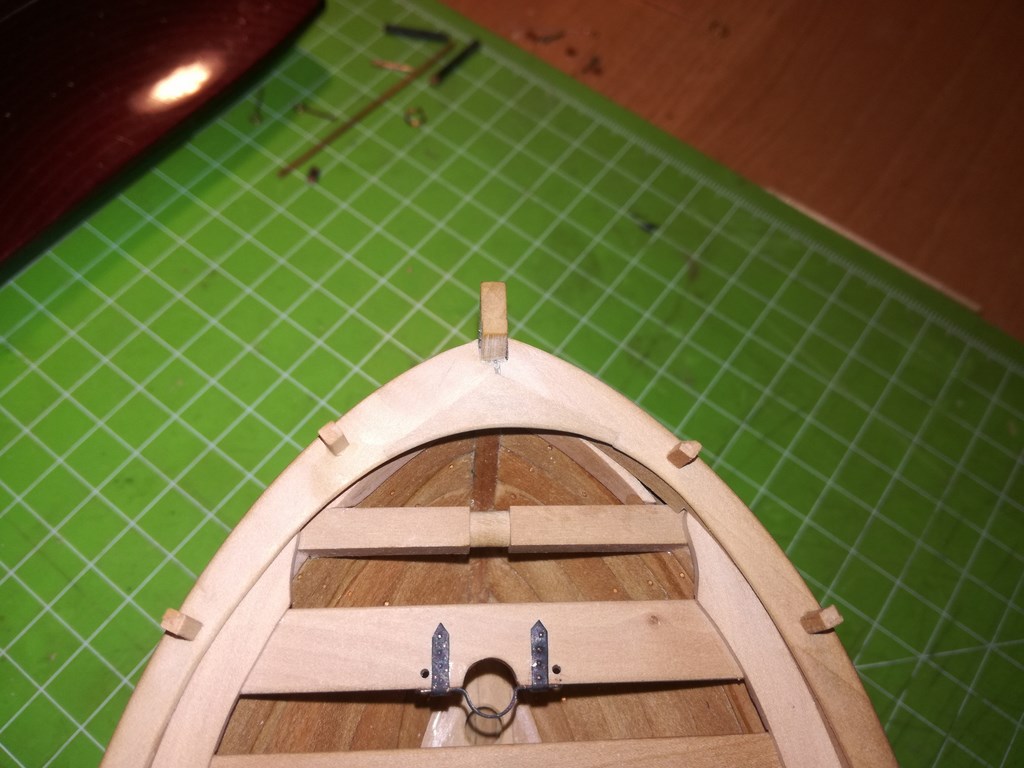

Po wklejeniu.

[Piotras]

Taki sposób podpatrzyłem na innym forum na wykonanie haków:

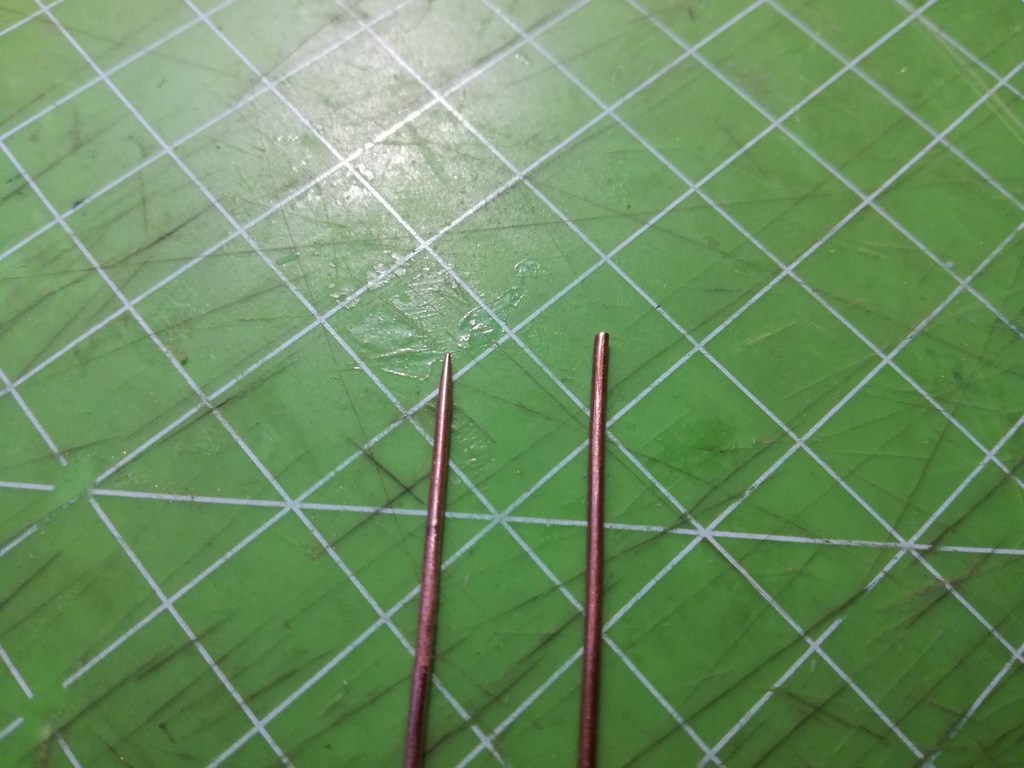

Drut miedziany tu 1mm , końcówka drutu "zaostrzona" na szlifierce.

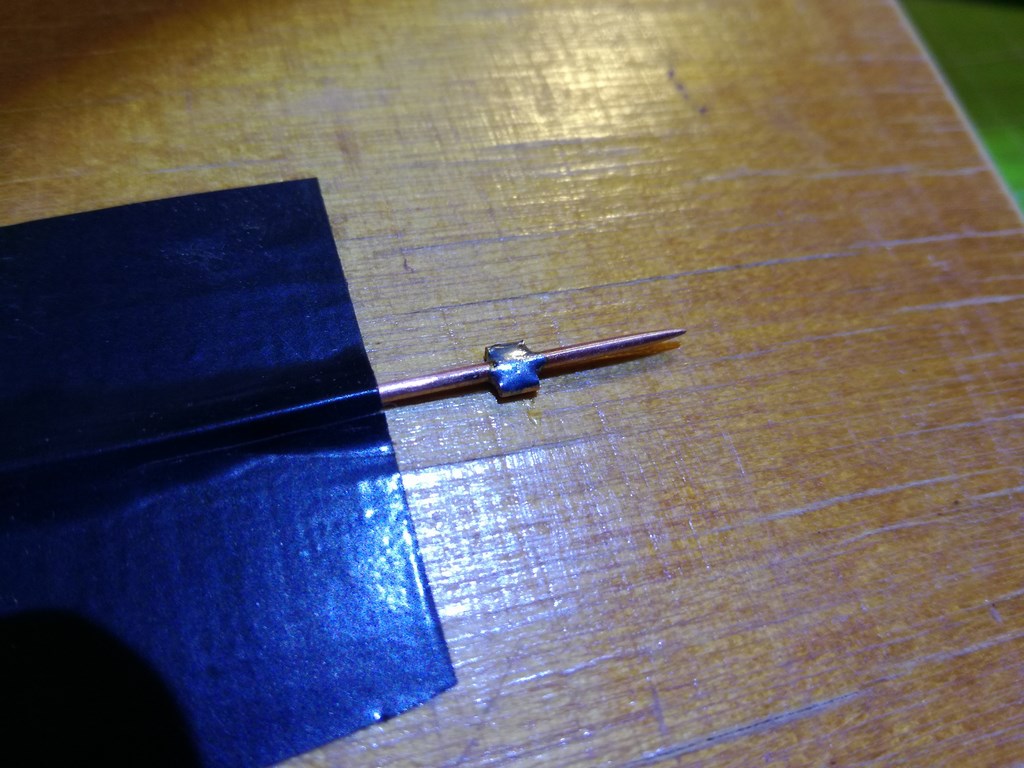

Taki sposób wymyśliłem na przygotowanie do lutowania chodziło żeby nie latało, sprawdziło się.

Po lutowaniu, trochę za dużo cyny mi się nałożyło ale zamysł był że i tak będzie te połączenie szlifowane.

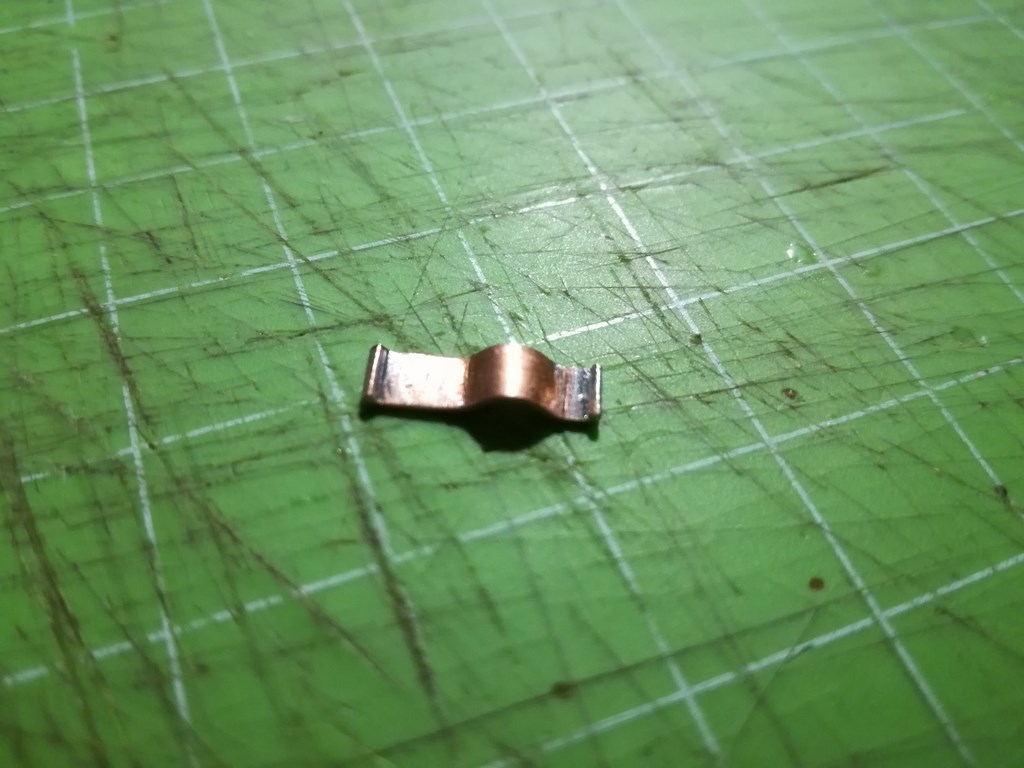

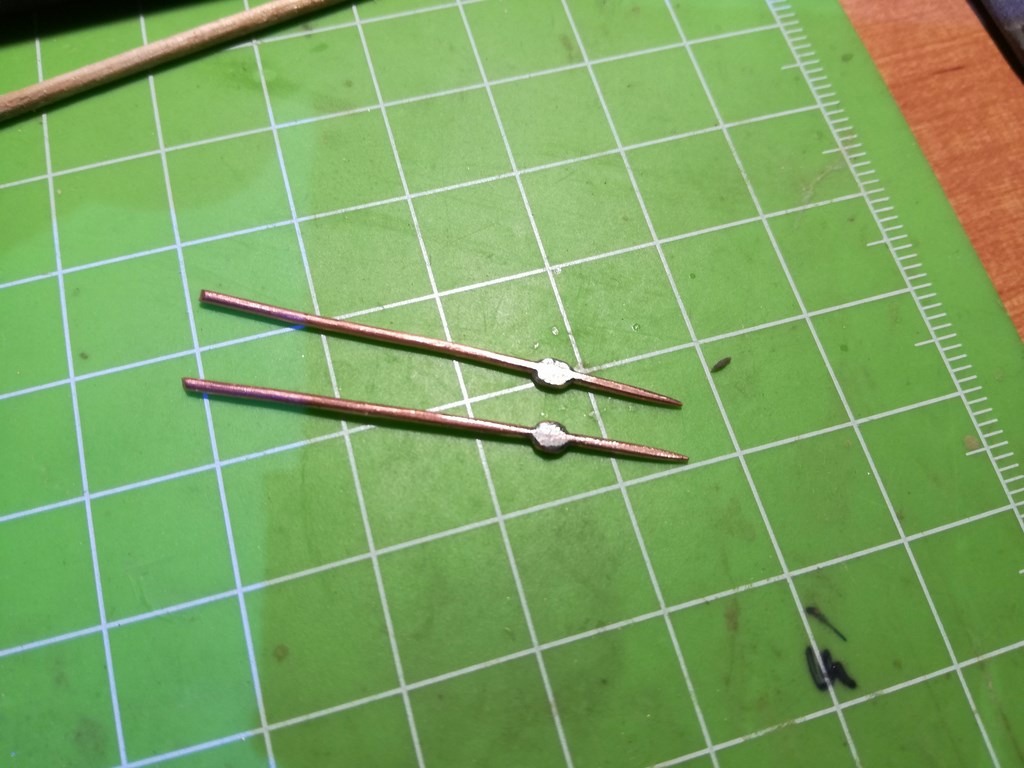

Po szlifowaniu, przygotowane do gięcia.

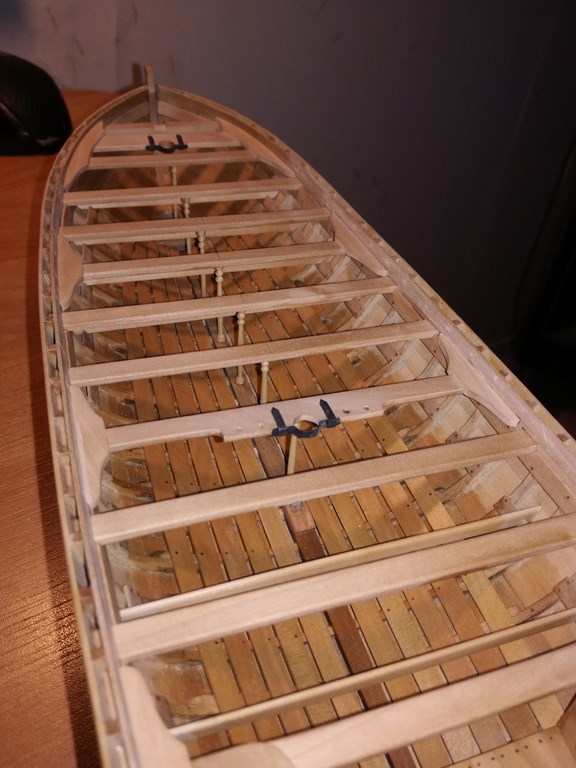

Tak mi to wyszło jak widać troszkę za długie mi te haki wyszły, ale ja mogę z tym żyć ;-)

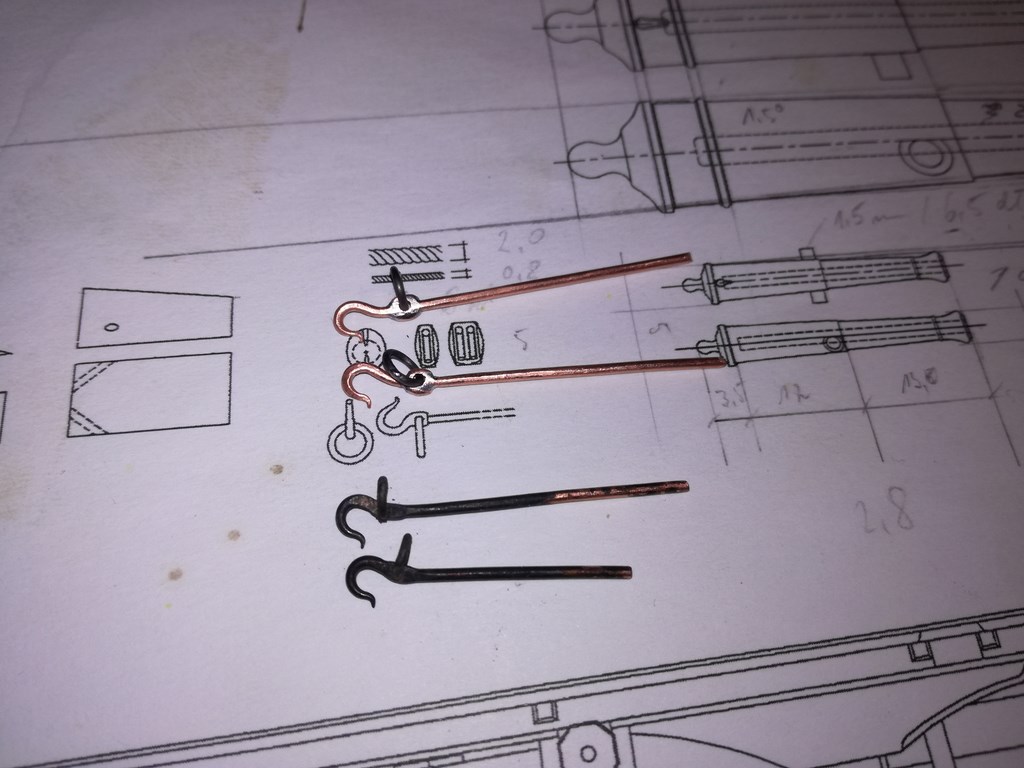

Tu dla porównania z wcześniejszymi hakami zrobionymi trochę innym sposobem, ale ja z tych nowych jestem bardziej zadowolony.

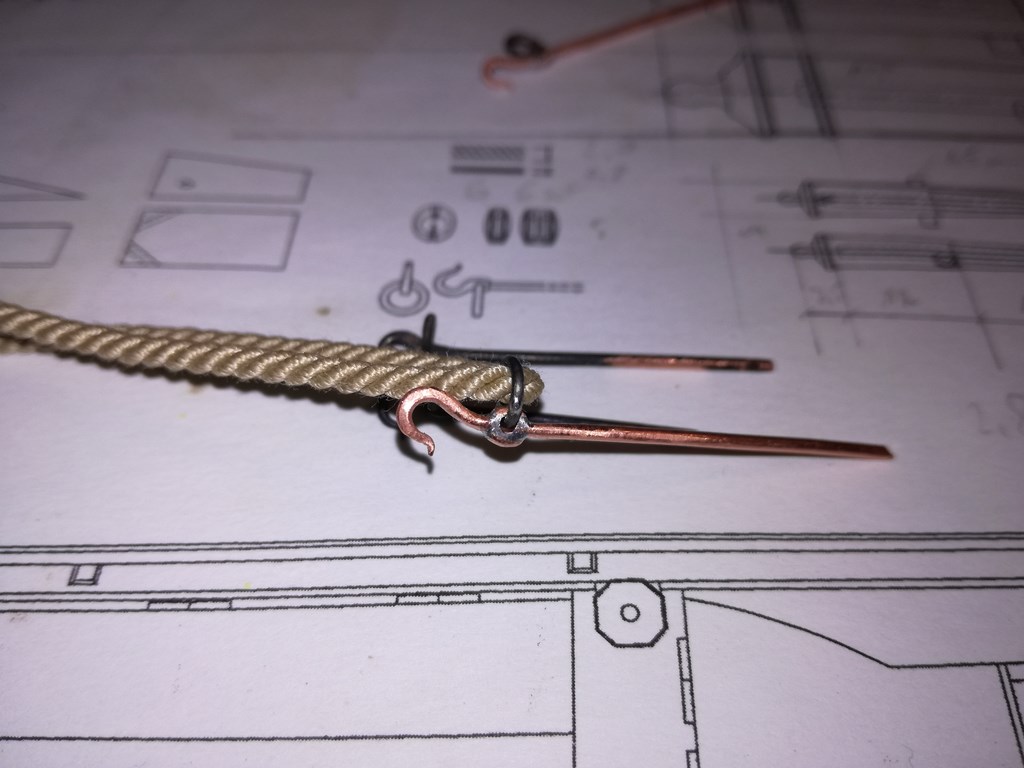

Z liną która będzie tam przechodzić.

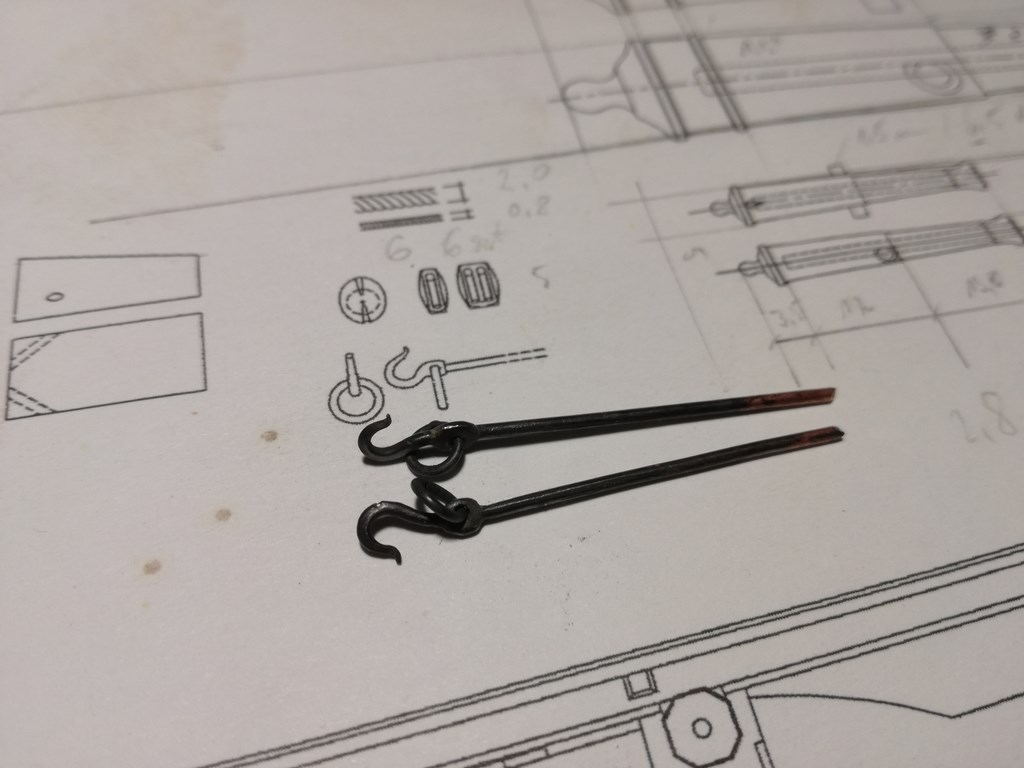

Poczernione, zdjęcie z lampą.

I zdjęcie bez lampy.

Jakość zdjęć taka sobie bo robię je telefonem przy dość słabym oświetleniu.
