Royal Katherine 1664r 1:50

[oksal]

Ryszard, swego czasu kilka lat temu Tomek podał link do filmu, na którym pokazano zatopienie oryginalnego kadłuba liniowca z okresu wojen napoleońskich. Na klatce tego filmu o czasie 1:39 widać furty. Podam link do filmu:
https://www.youtube.com/watch?v=vObkluMUvWo

[Mirek77]

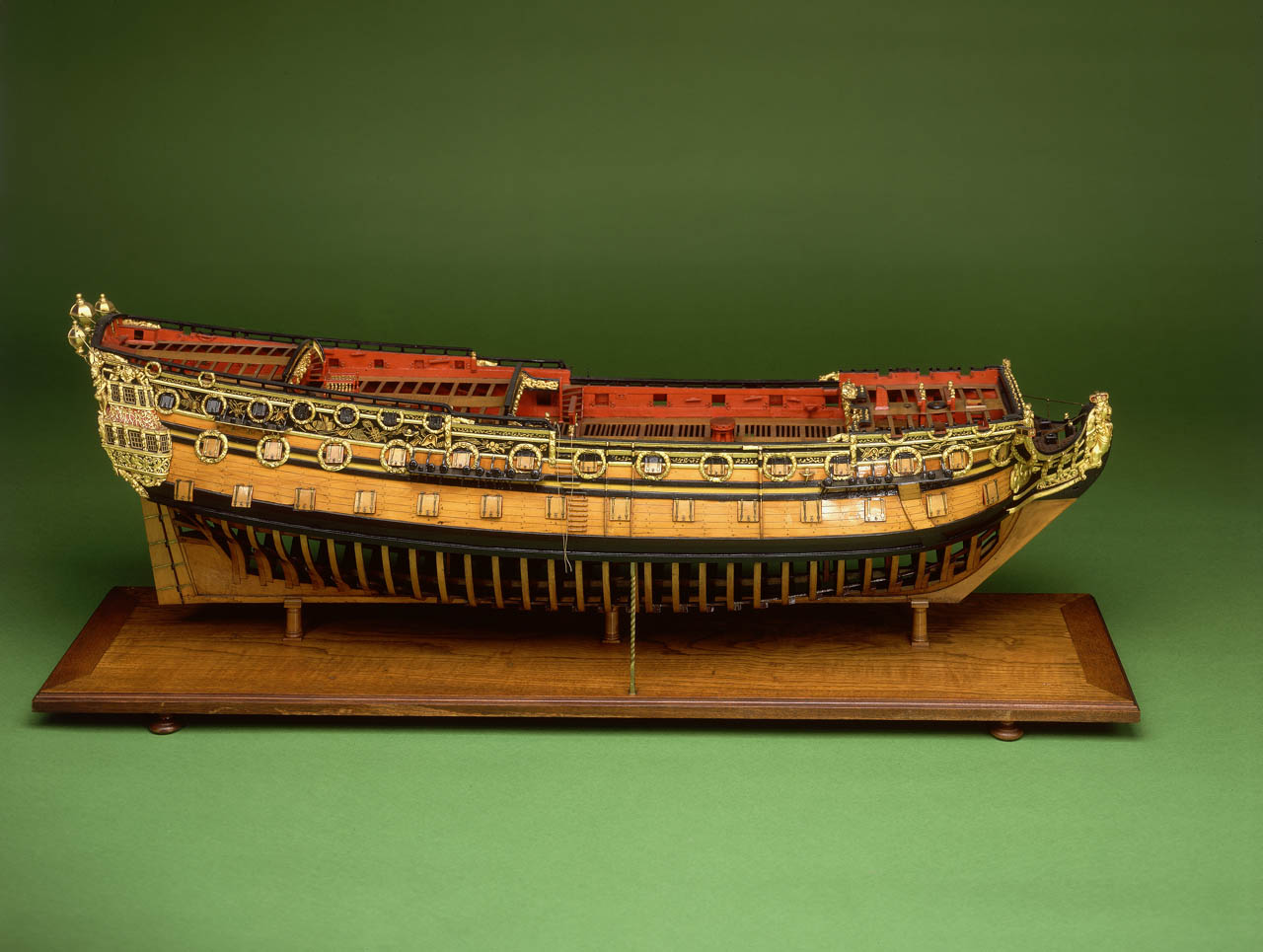

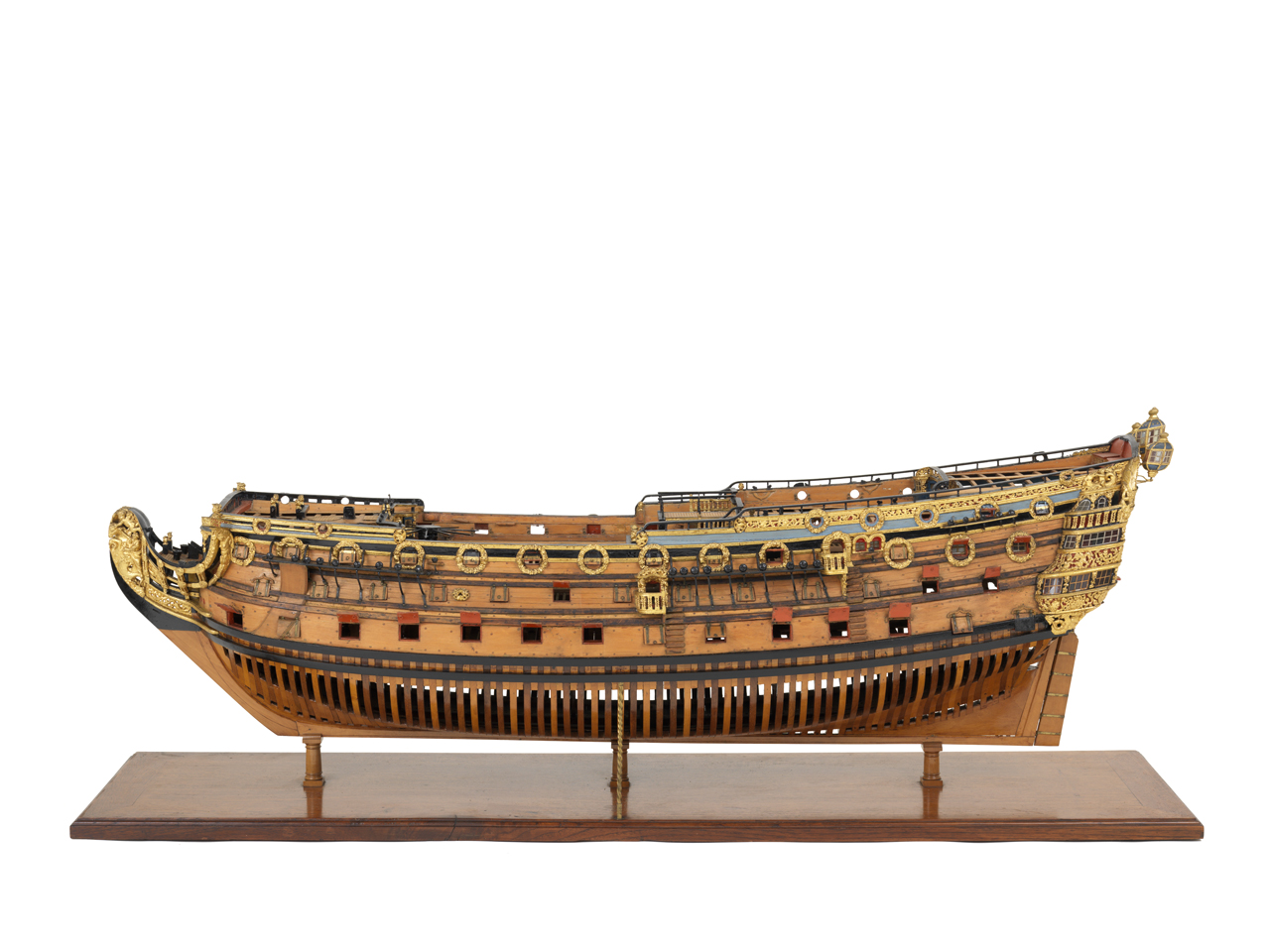

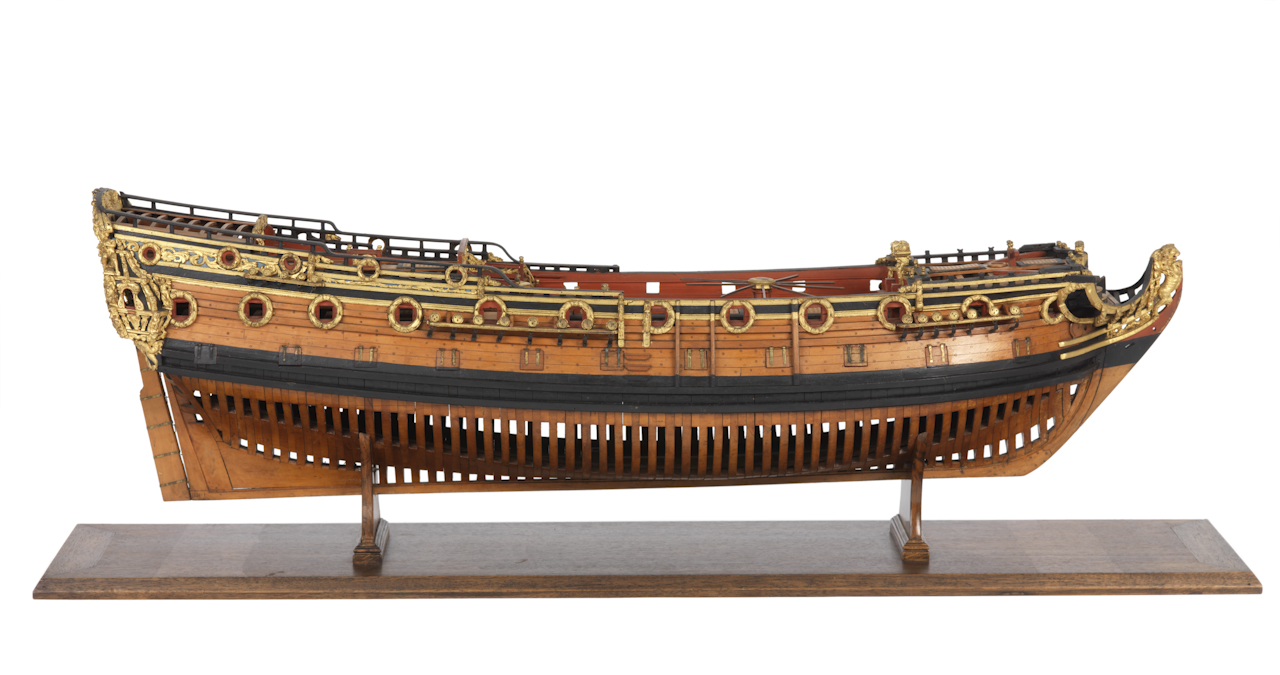

Z reguły na pokrywach nie było odbojnic. Tak wynika z modeli muzealnych. Poniżej kilka przykładów. Pozdrawiam

[ryszardw]

Zostawię tak jak jest .I pracy mniej i chyba nikt nie doszuka się błędu .Dziękuję kolegom ze mi trochę rozjaśnili i zamącili ale tak to już jest kiedy naprawdę nic nie jest pewne .Pozdr.R

[ryszardw]

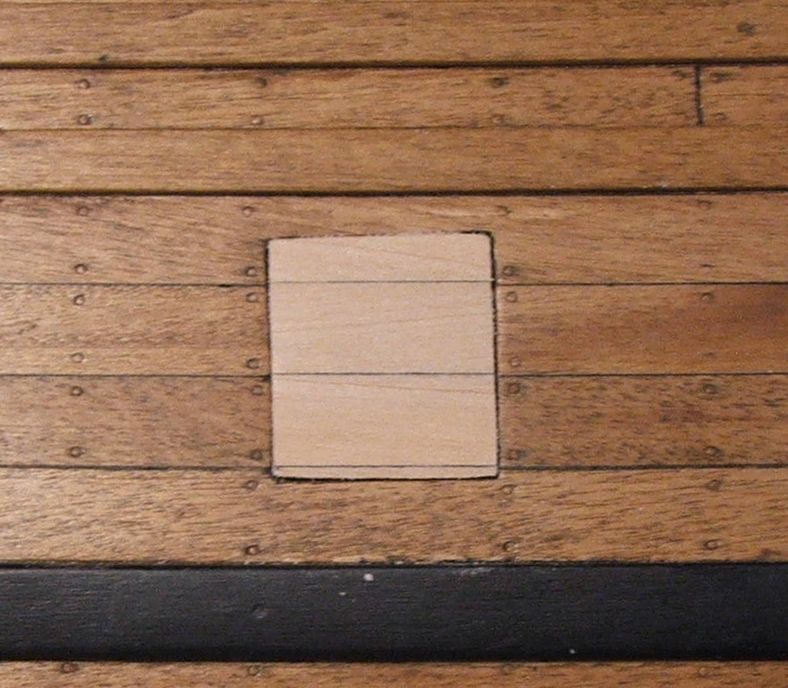

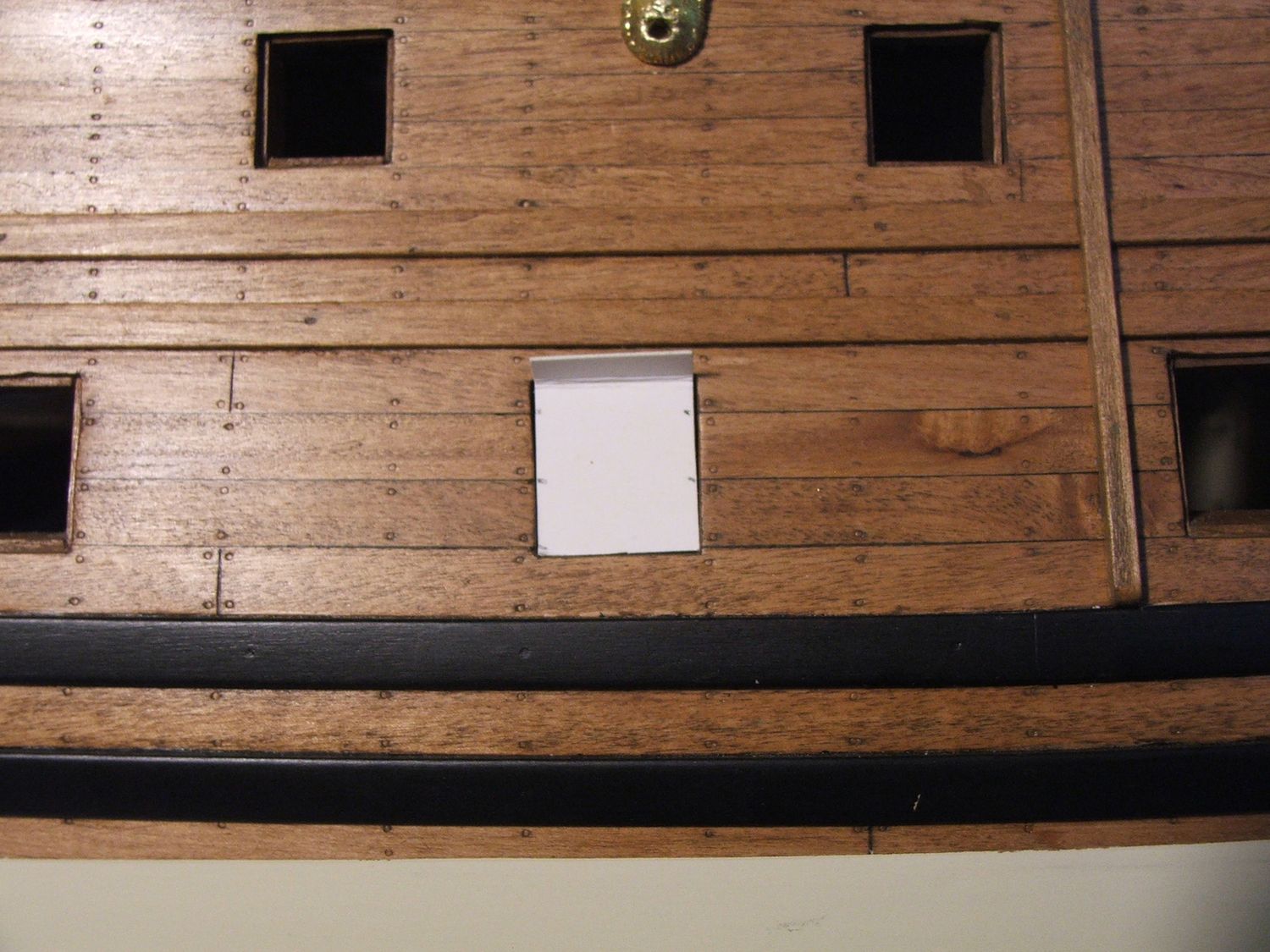

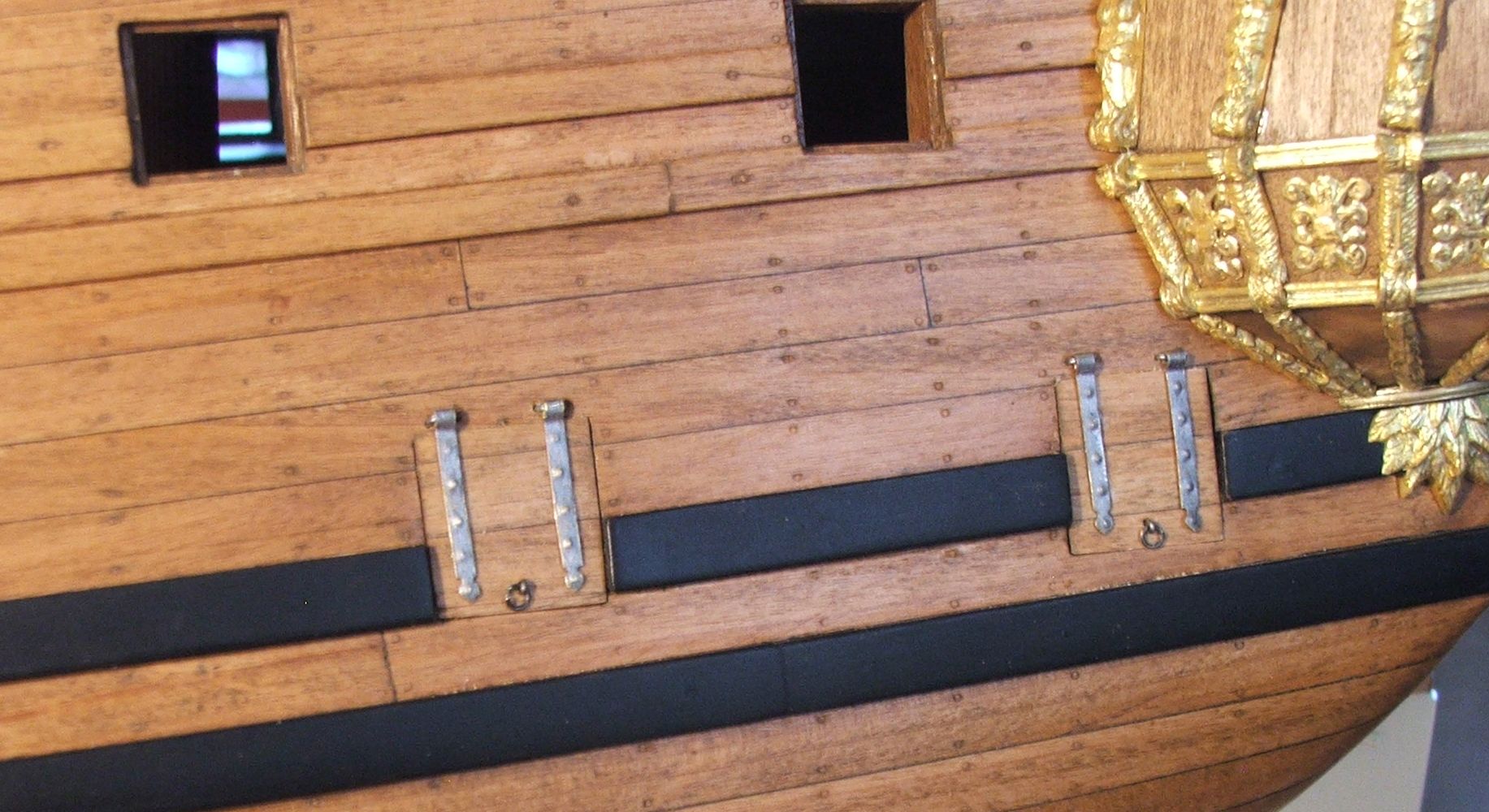

Pierwszy poziom furt wykonany .Jedną burtę wykonam uzbrojoną a druga zamkniętą .Zamkniętą jest trochę trudniej wykonać bo linie desek poszycia powinny pokrywać się z linią na klapach .Do tego celu użyłem szablonu na którym zaznaczałem linie desek i przenosiłem na pakiet sklejonych listew .Reszta już bez problemu docięcie i pasowanie .Armaty będę osadzał potem .Skleję je razem z lawetą i wsunę przez otwór .Wysokość fałszywych pokładów jest tak dobrana że laweta z lufą trafia w os otworu .Pozdr.R

[TomekA]

...Armaty będę osadzał potem. Skleję je razem z lawetą i wsunę przez otwór. Pozdr.R...

Obawiam sie, ze nie bedziesz w stanie wsunac do srodka armaty na lawetach przez otwory (luki) dzialowe. Lawety z armatami sa wieksze od tych czworokatnych otworow, tak w osi poziomej jak i pionowej.
Chyba, ze mowisz o jakichs innych "otworach"...

[Borek]

Sugeruję zrobić uproszczone lawety bez kół - taka laweta powinna bez problemu wejść przez otwór. Następnie wkleić armatę. Operacja bez większych problemów

[ryszardw]

Oczywiście laweta jest bez kół .Nie ma potrzeby robić kompletnej bo i tak nie wiele widać .Strata czasu .Gdyby coś nie pasowało zawsze mogę lawetę zeszlifować albo coś dokleić .Pozdr.R

[ryszardw]

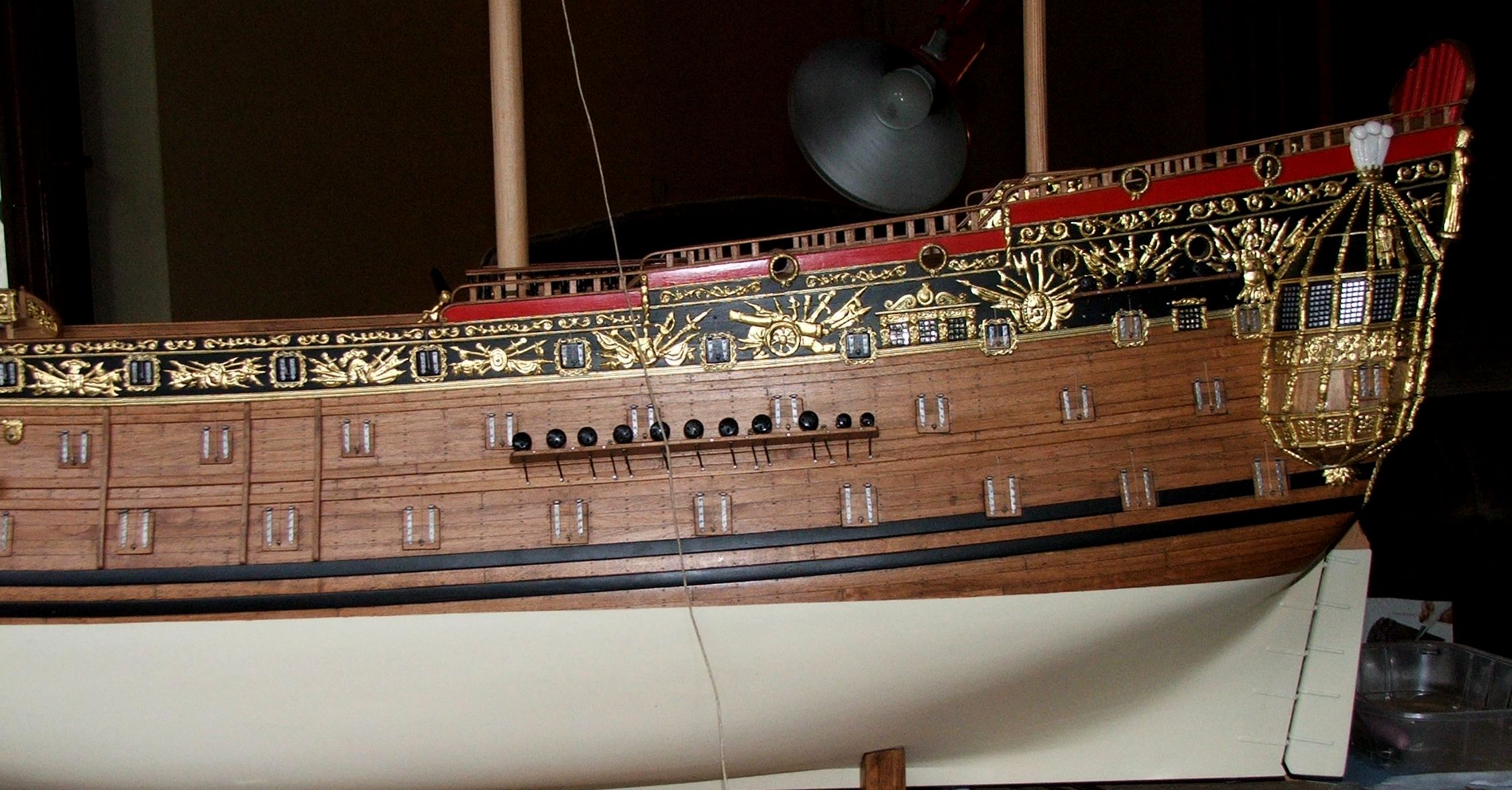

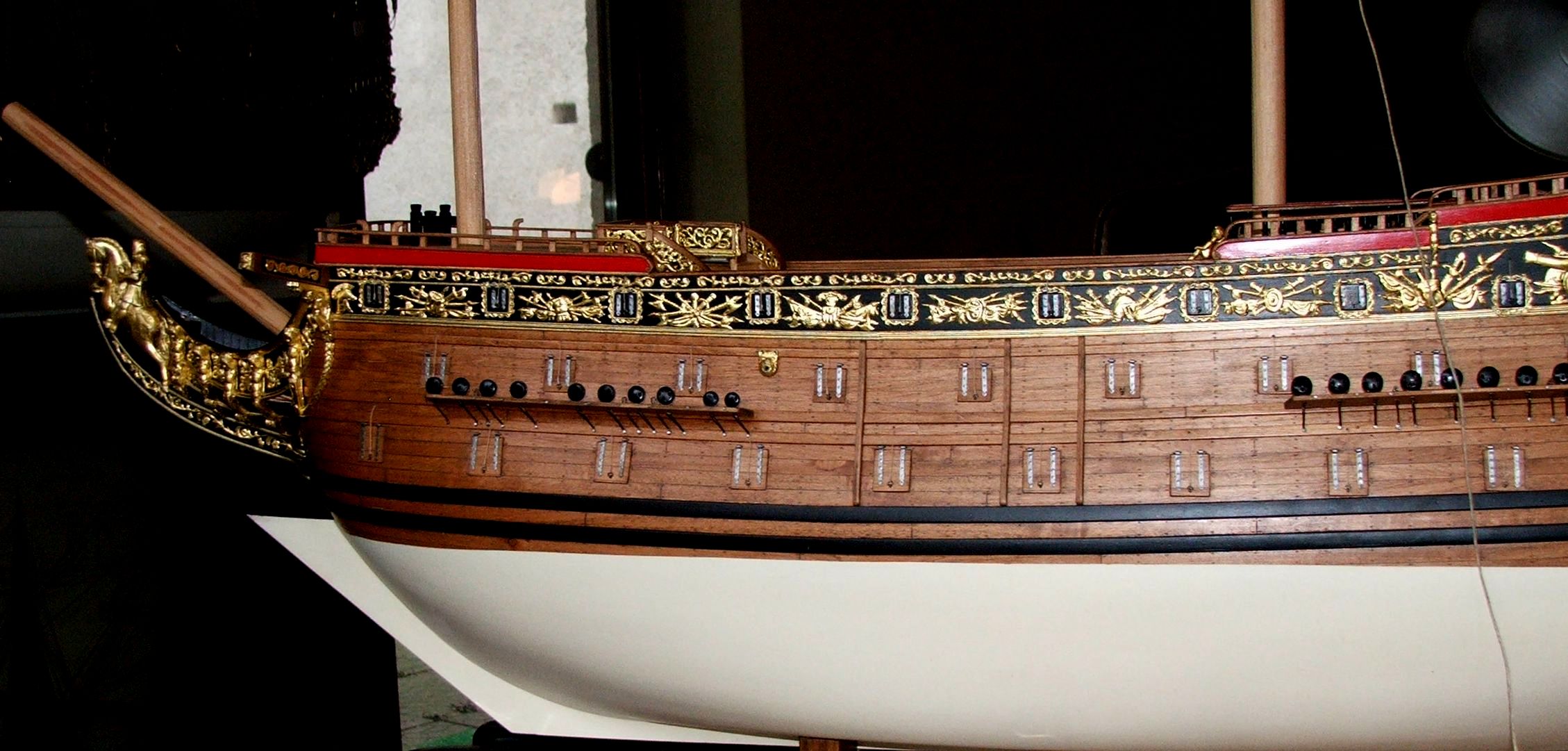

Witam.Dawno mnie nie było ale prace posuwają się dalej .Ławy wantowe zrobione .Jedna burta zamknięta .Wygląda dosyć ciekawie .Druga jest w trakcie uzbrajania .Chciałbym zamknąć kadłub do lata ,ale czy się uda zobaczymy .Pozdr.R

[Borek]

Sama przyjemność w oglądaniu. Na żywo dopiero musi robić wrażenie - zdjęcia niestety nie oddają uroku.

[Zdzisław]

Rysiu to jest po prostu dzieło sztuki. Coś wspaniałego. Byłbym niezmiernie szczęśliwy, gdybyś swój model pokazał na zjeździe. Byłby na pewno ozdobą wystawy.
Pozdrawiam Zdzisław
