Jacht holenderski 1:48

[oksal]

Adam- super barwa i tonacja kolorów kadłuba

[Tomek Aleksinski]

Budrys napisał:

Adam Korobacz napisał:

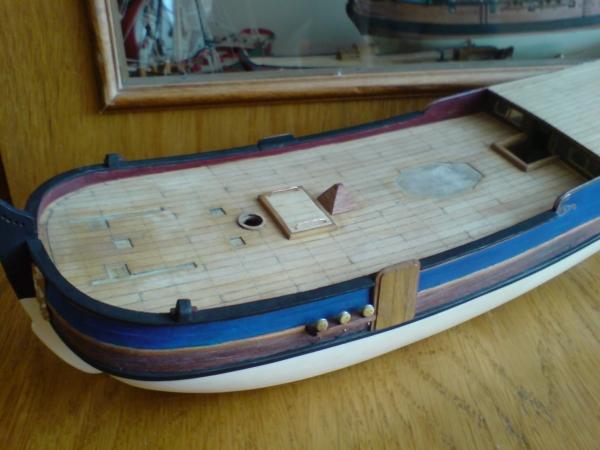

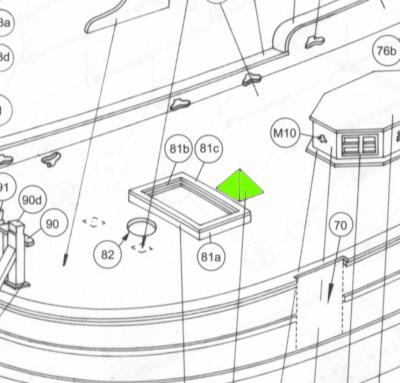

. . . . znów mam pytanie...:blush: czy ktoś orientuje się czym jest i do czego mogła służyć ta piramidka?

Z takich "planów" robisz ten model czy tylko składasz z części?
Ta piramidka to prawdopodobnie - na ile taki rysunek można interpretować - "doświetlacz" (skylight) pomieszczeń pod pokładem. Na wielu jednostkach takie urządzenia występują w postaci konstrukcji oszklonych kopuł, o podstawie okręgu, sześciokąta czy ośmiokąta i różnej wysokości. Podstawa najczęściej drewniana, skośne ramki drewniane lub mosiężne. Przykładem może być "Ameryka". Chyba, że się mylę!:dry:

Jezeli ta piramidka nie jest swietlikiem (skoro nie jest oszklona, przezroczysta, a raczej z litego drewna), to na moj *wech* moglaby miec cos wspolnego z mechanizmem podnoszenia czy opuszczania miecza (moze wewnatrz niej jest jakas "przekladnia")? Ale za to glowy mej nie daje!

Sprawdzalem z rycinami w Chapmanie "Architectura Navalis Mercatoria", bo ten jacht jest wlasnie projektu Chapmana i jego rysunki sa w w/w ksiazce, ale i stamtad nie moge wydedukowac co zacz.

[hscx]

Witam


Ta piramidka była miejscem na głowę osoby siedzącej na kibelku.
Pokrywa kibelka musiała znajdować się powyżej lini wodnej, dlatego na "tron" wchodziło się po schodkach.
Przestrzeń jaka pozostawała między "sufitem" a "deską" była tak niewielka że musiano posiłkowac takimi rozwiązaniami.
Nie stosowano wtedy żadnej wentylacji więc piramidka napewno była szszelna, ale czy oszklona, tego niewiem, jeśli już to może z jednej strony, ale nie wydaje mi się.




Pozdrawiam

[jerry_bee]

i to wszystko wydedukowałeś z jednego rysunku z Chapmana???

[hscx]

Witam

Przypuszczenia swoje wysnułem na podstawie dostępnej mi dokumentacji.
Na rysunku Chapmana dokonałem pomiaru wysokości między deską a sufitem około 85 cm. Usiadłem na kiblu i zmierzyłem swoją wysokość. W pozycji wyprostowanej się nie mieszczę się w tych 85 cm, mam 172 cm. Wybierając obrazki do galerii kibelków zauważyłem że moje przypuszczenie odnośnie braku wentylacji mogą być mylne.

Galeria kibelków:

[jerry_bee]

pełen szacun za dociekliwość ;)
zwłaszcza za pomiar z natury :silly:

[Adam Korobacz]

Bardzo dziękuję hscx :)

Witam,
Niewiele doszło (ale jednak:) ): wspomniana piramidka, ławy (ławeczki :laugh: ) wantowe i parę drobiazgów.
pozdrawiam

[Adam Korobacz]

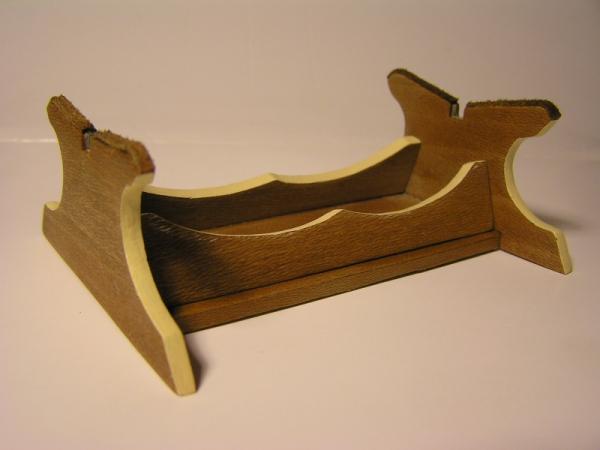

Coś się nieśmiało poruszyło... podstawka gotowa, z kartonu oblepiona fornirem gruszkowym (który udało mi się upolować jakiś czas temu na allegro) i wykończony skórką. Jachcik mówi, że mu dobrze ;)

[Emilius]

Adam, przyznam , że mam osobiście kłopoty z gustowną podstawką, a twoje wykonanie bardzo mi się podoba. Nie wiem, czy słusznie, że to karton a nie drewno, ale estetyka jest super.

[Adam Korobacz]

Emilius napisał:

ale estetyka jest super.

a dziękuję :D
