La Belle 1684 - szkielet 1:24

[ataman]

no rzeczywiście, La Belle to była mała łupinka ( a wydawałoby się z rysunków, że to porządna łajba). Trochę mnie zastanowiło to 75 cm przy takiej skali, ale sprawdziłem w źródłach.. i wyszło, że sama stępka miała 45 stóp francuskich, co daje niecałe 15 metrów, więc w skali 1:24 będzie ok 61 cm (po pokładzie wyjdzie pewnie te 75 cm... znaczy maleństwo toto było, maleństwo)

[kagra]

Jakby Cię interesowało,tu masz linka do historii odnalezienia wraku i jego konserwacji w teksańskim muzeum.

http://www.texasbeyondhistory.net/belle/

Pozdrawiam.K.

[Piotras]

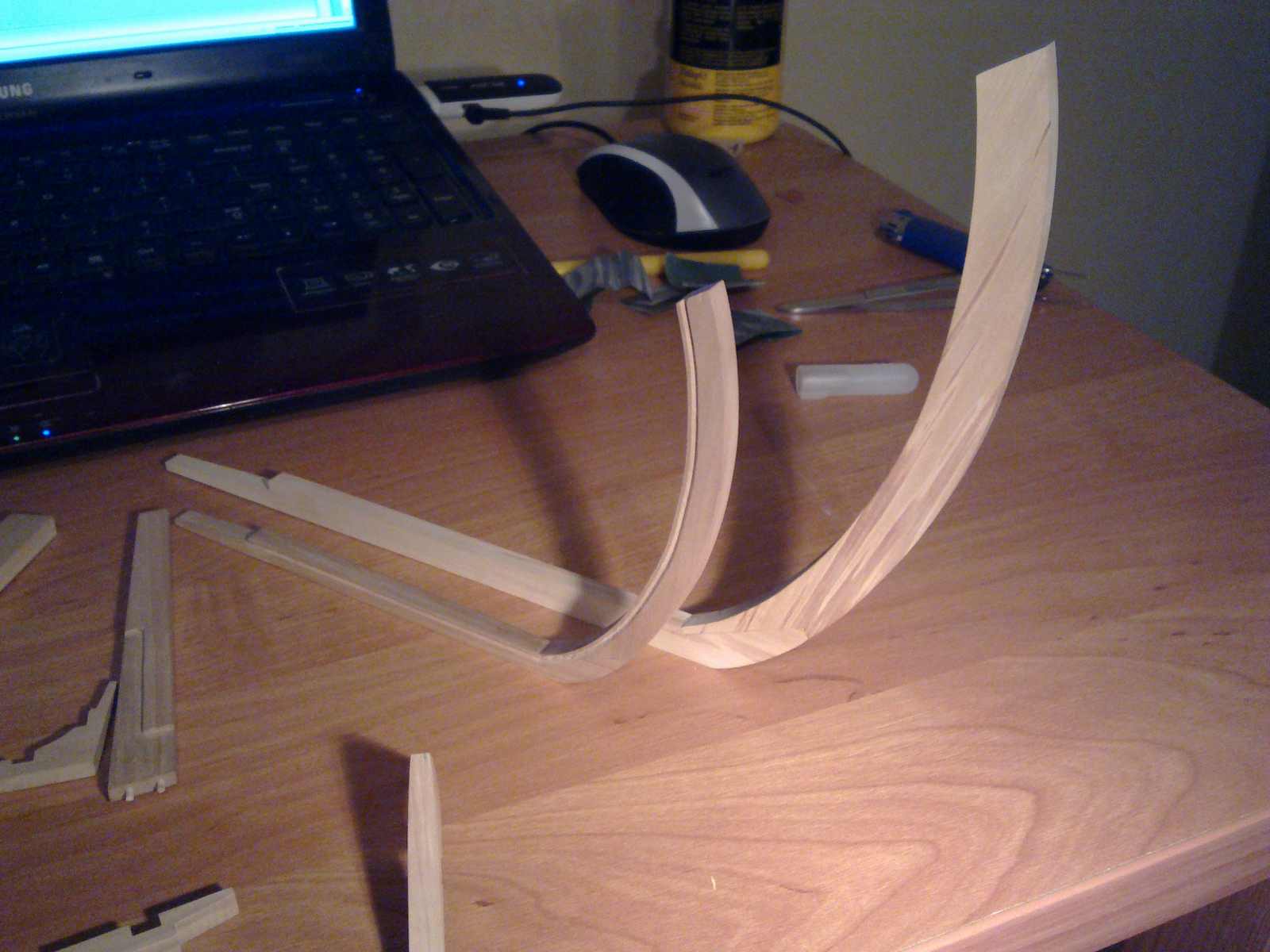

Powstają kolejne nowe elementy.

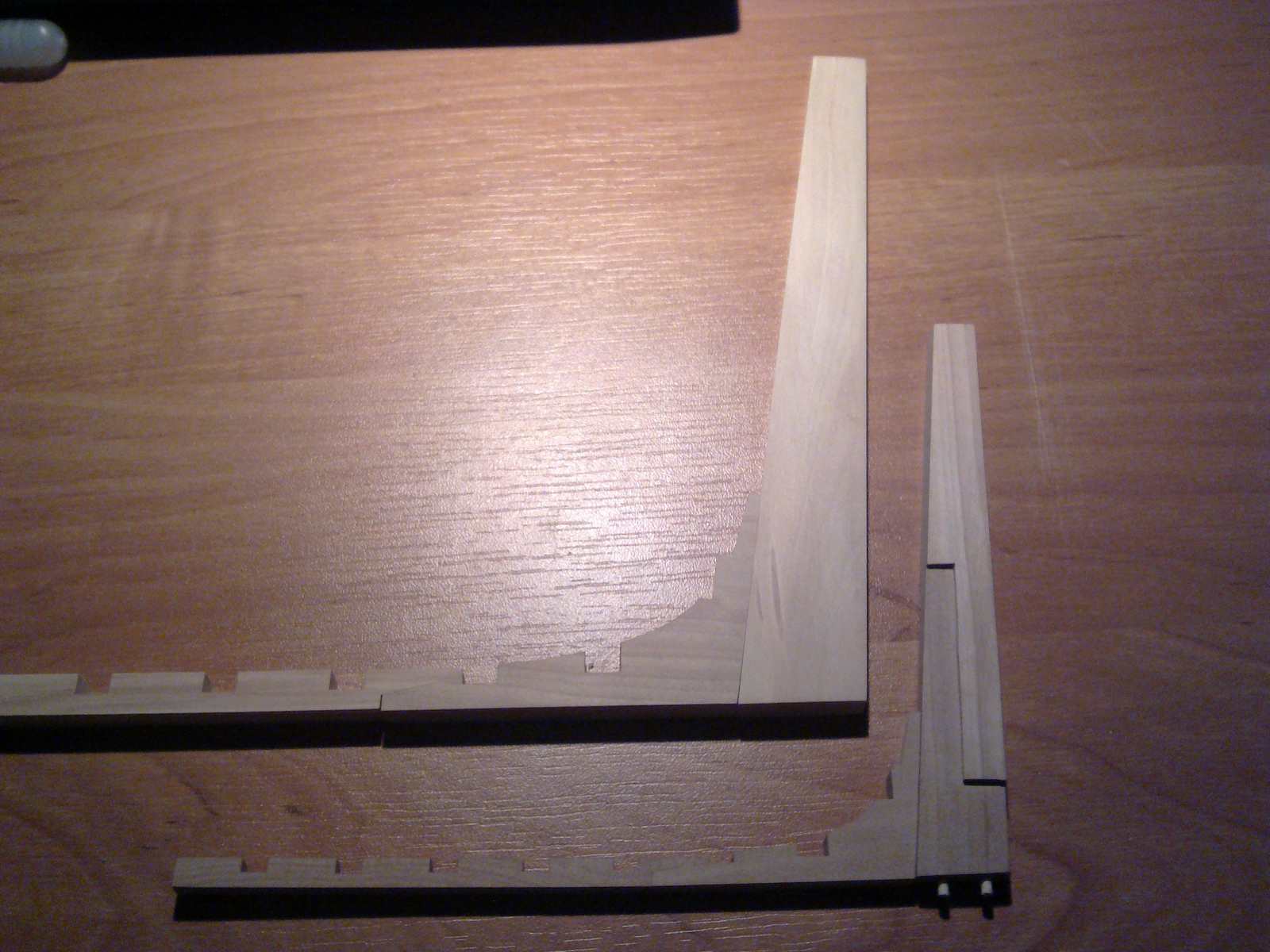

Porównanie ze starymi:

[Piotras]

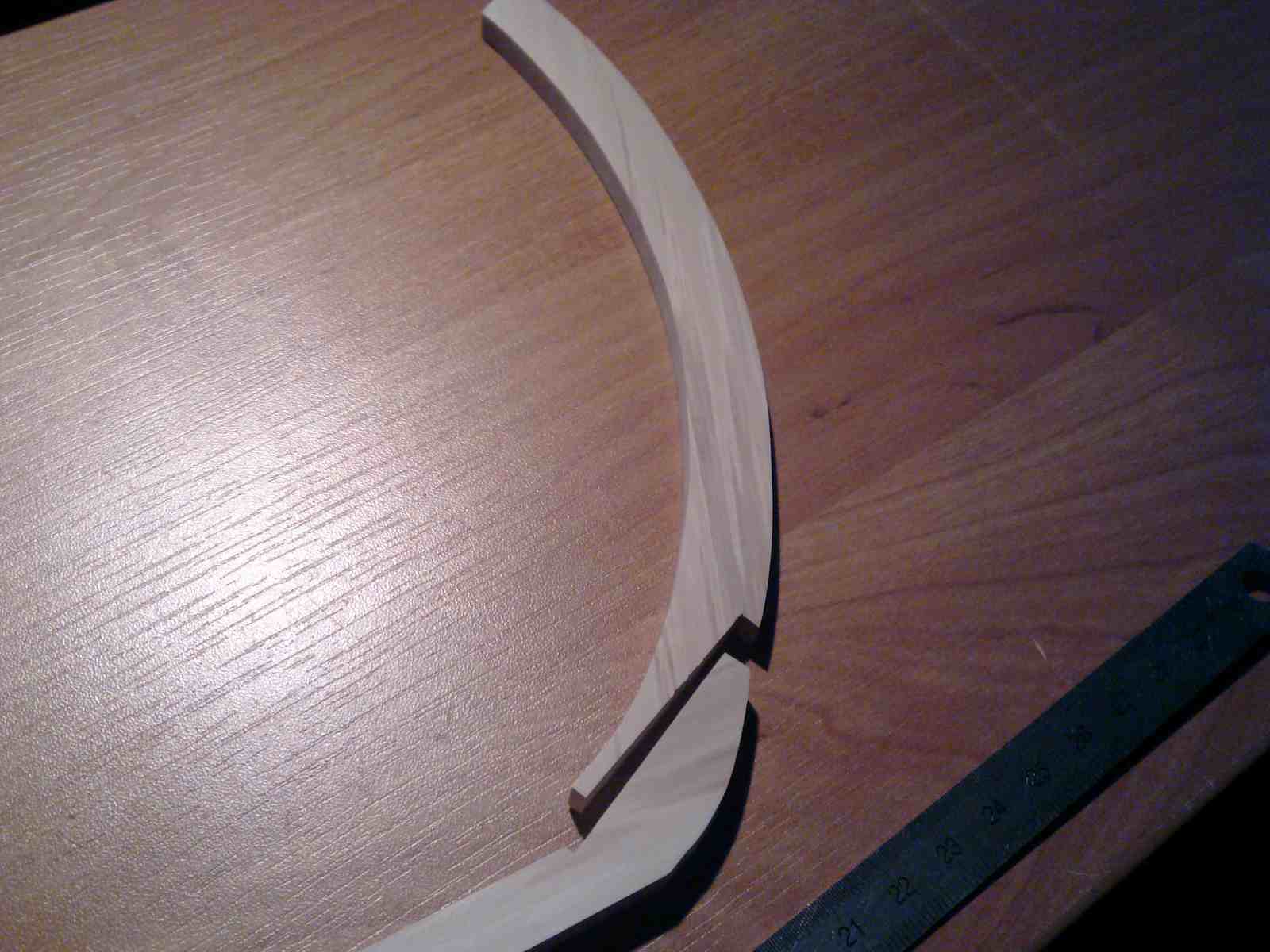

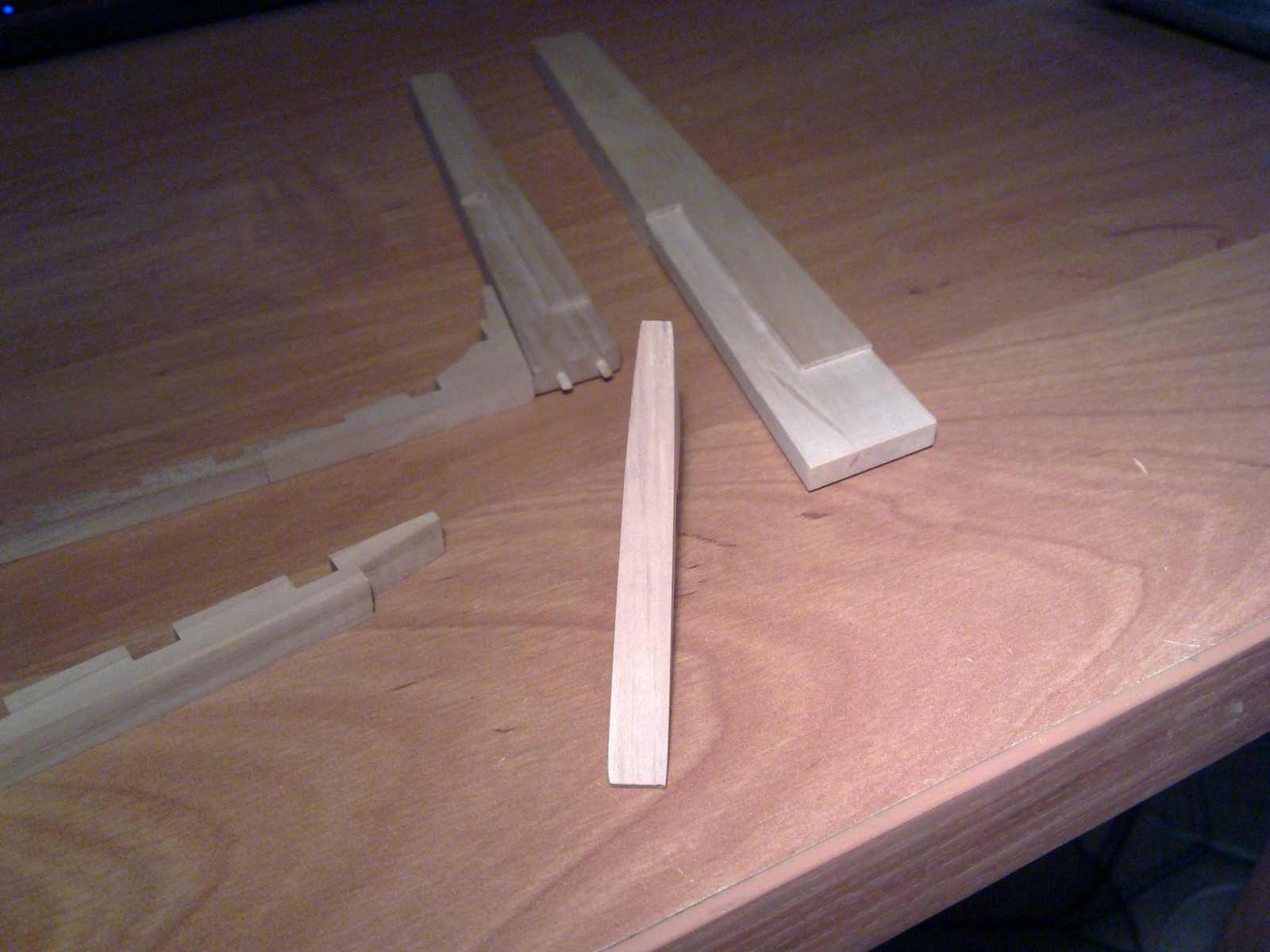

Zrobiłem kolejne części kilu, kila.

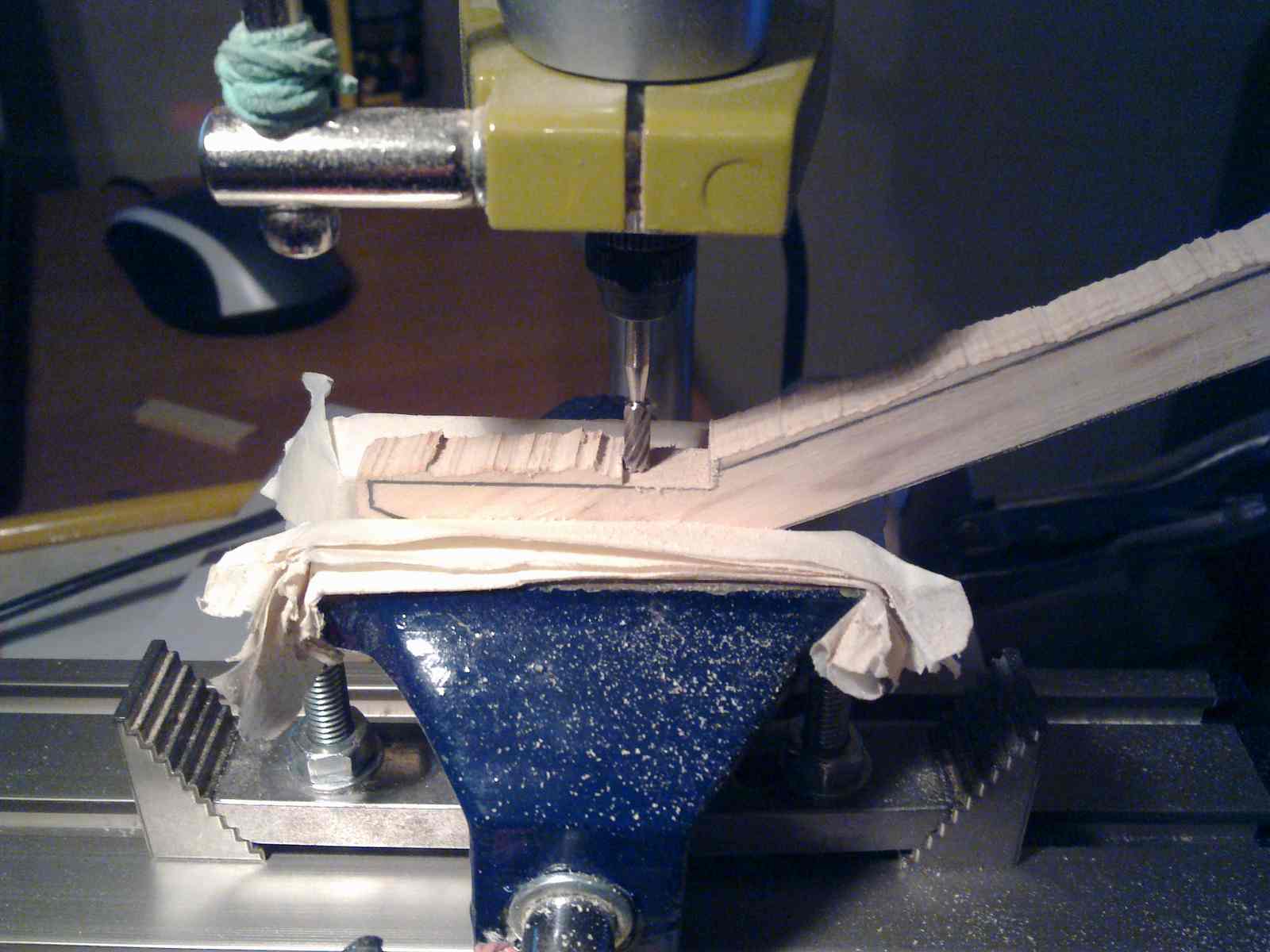

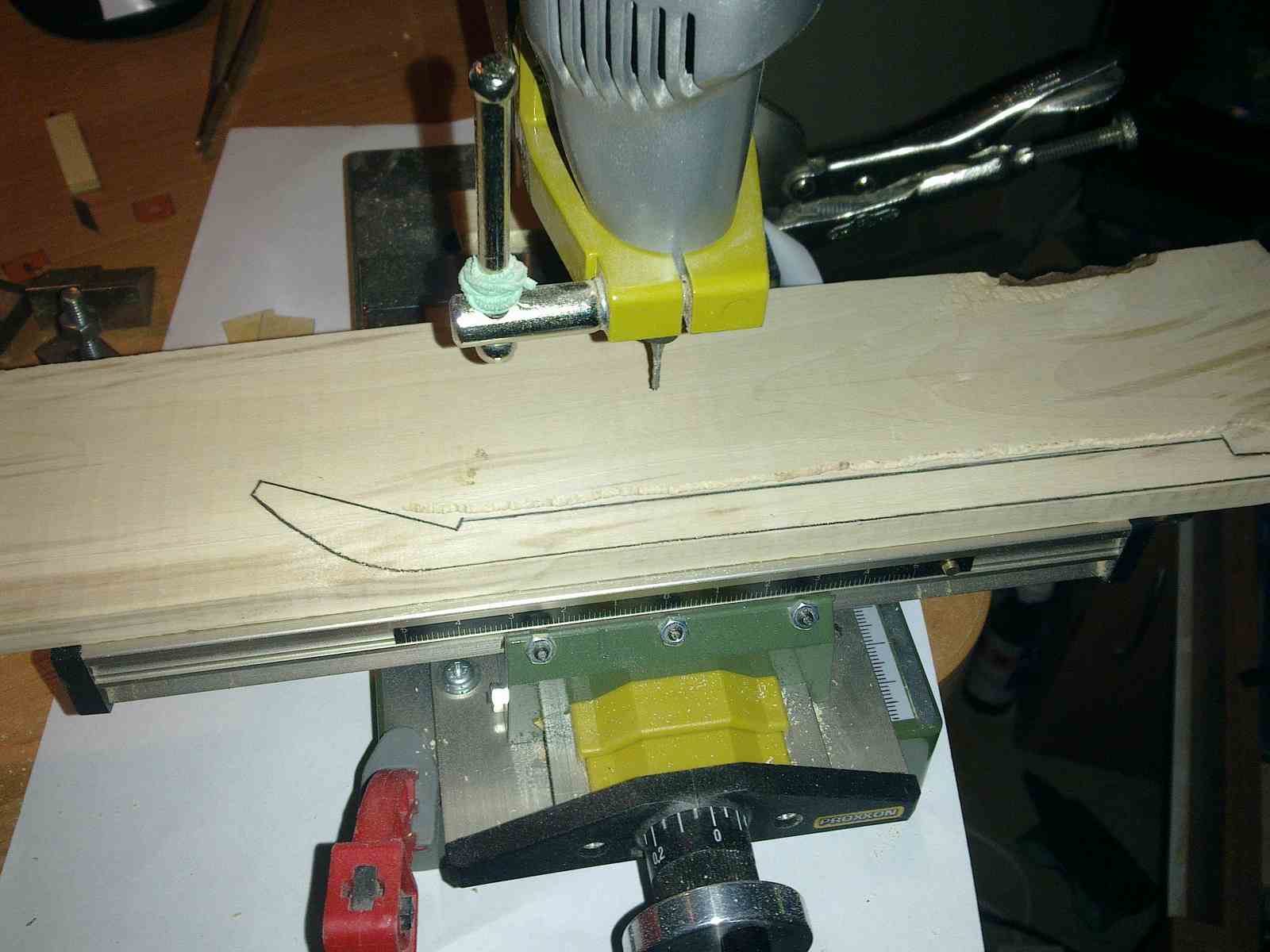

Tak to powstało:

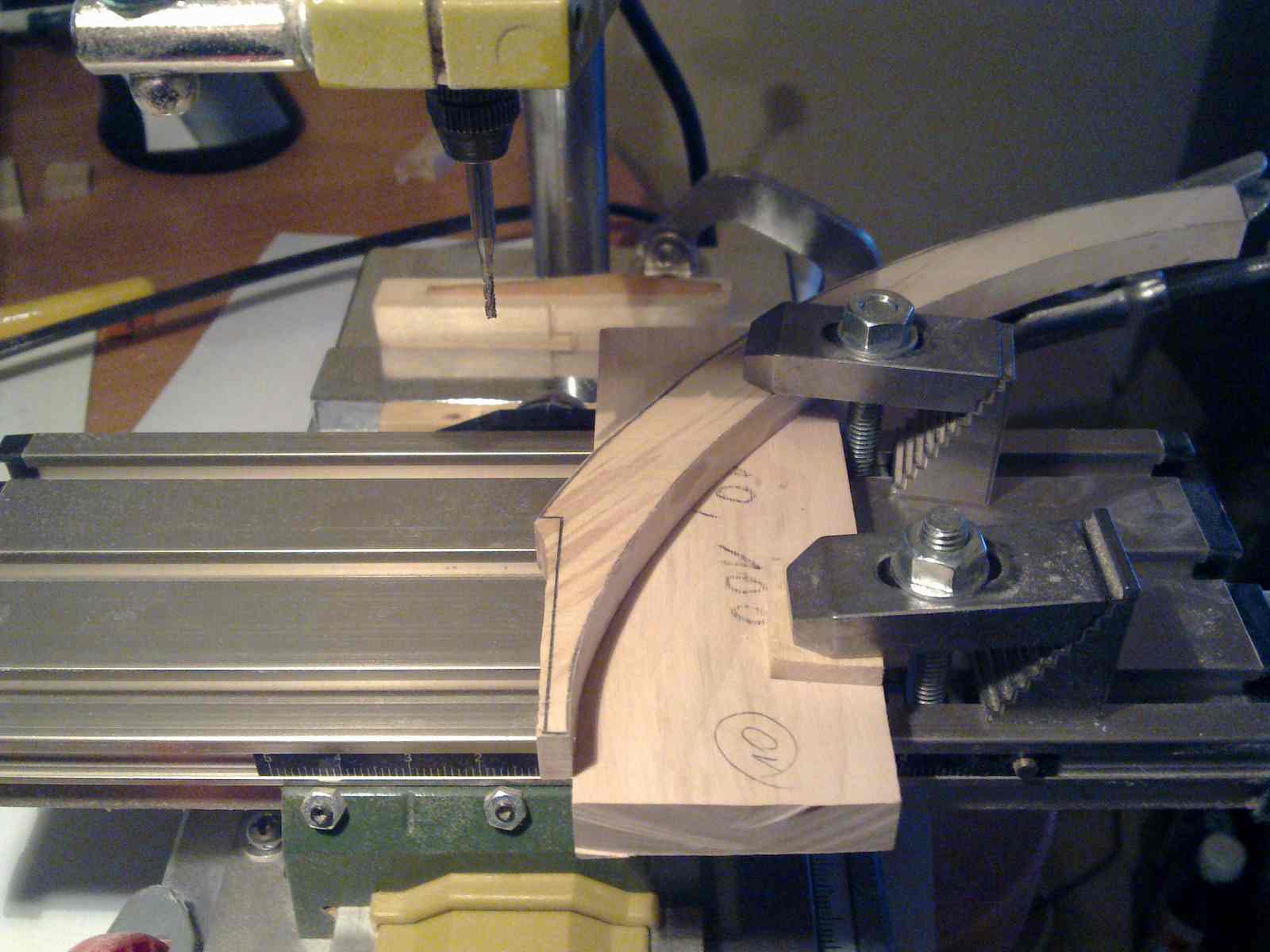

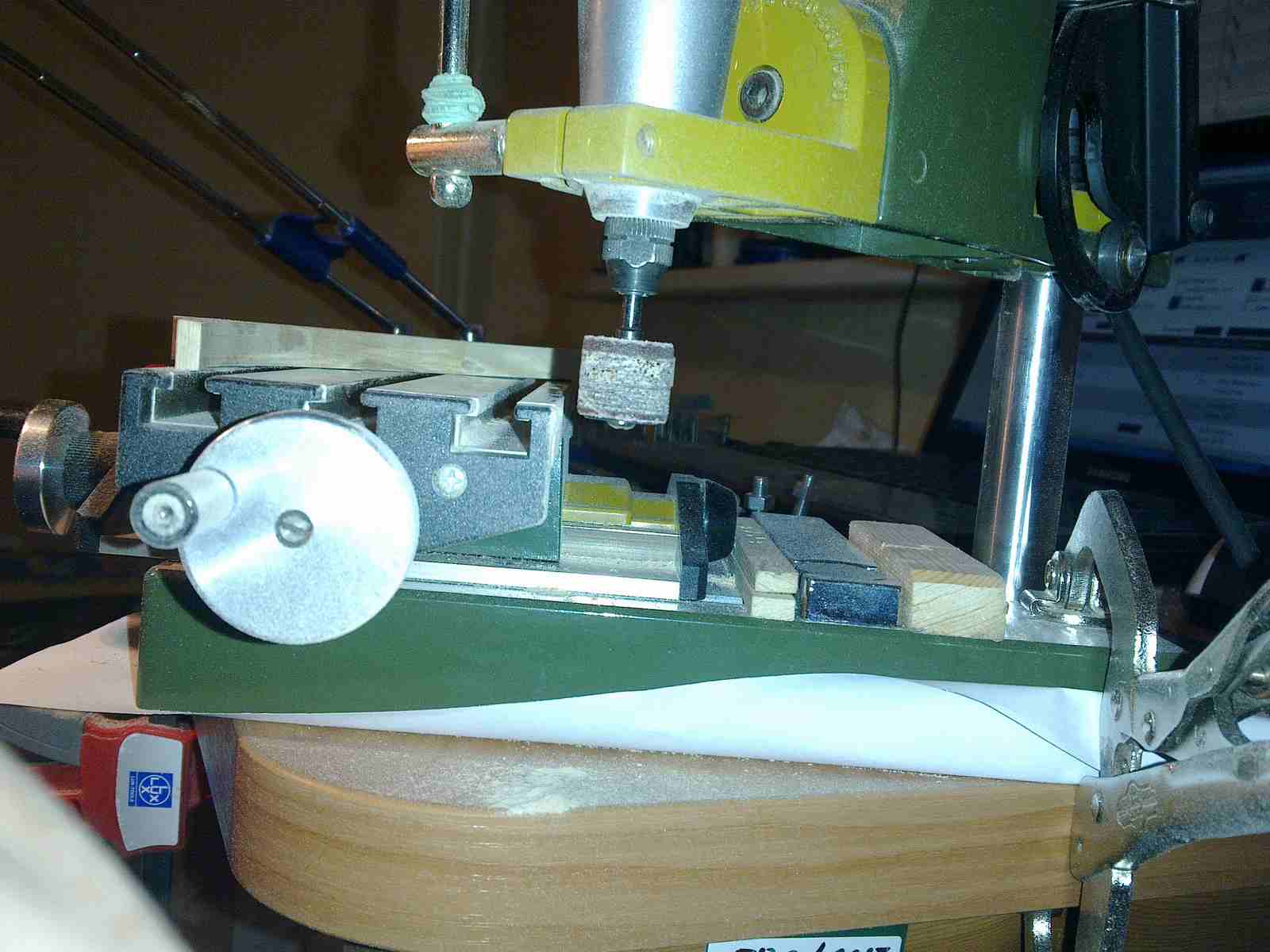

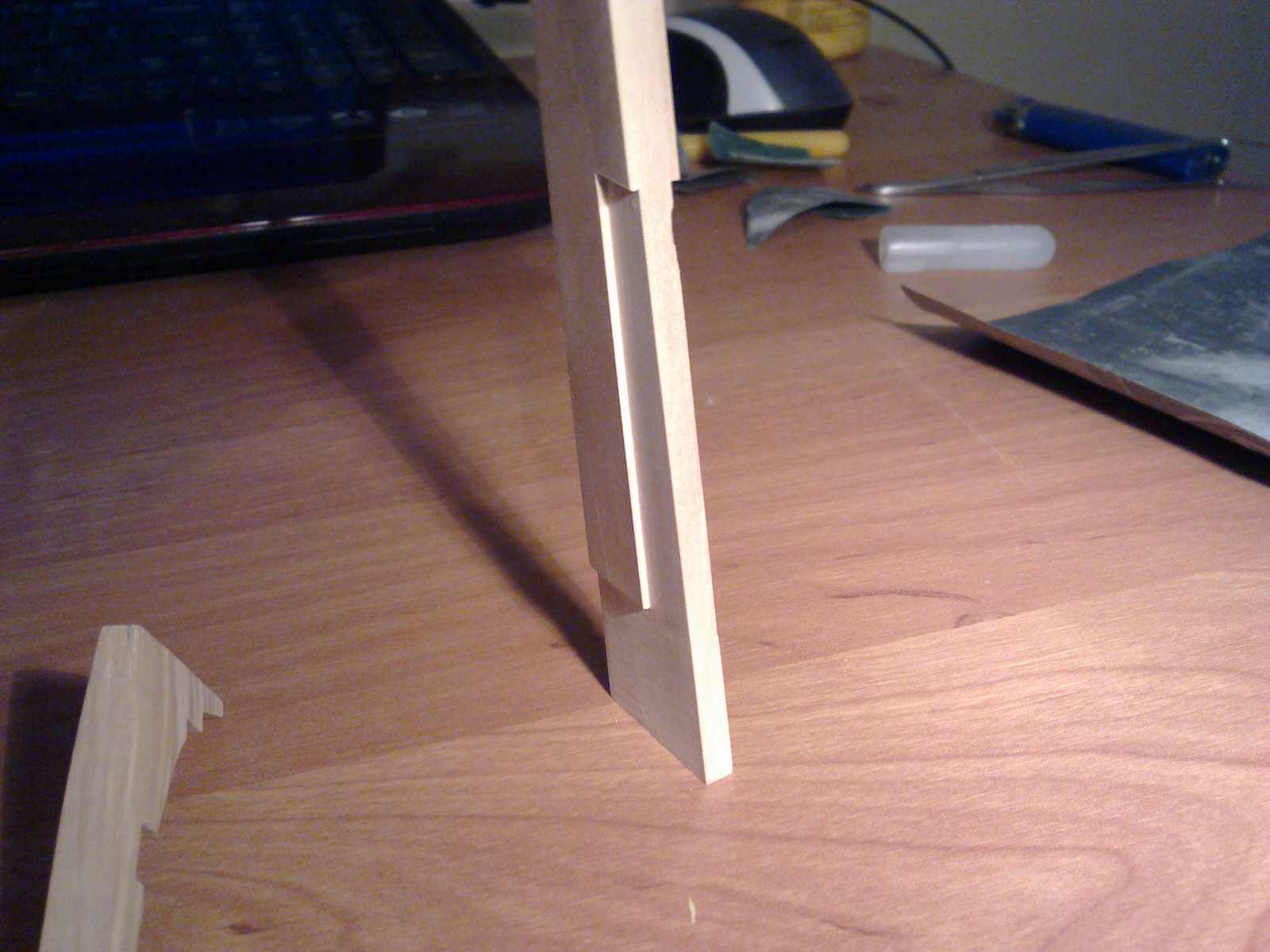

Nie mam jeszcze piły włosowej i muszę sobie jakoś radzić więc ten problem rozwiązałem tak jak widać na zdjęciu.

[Piotras]

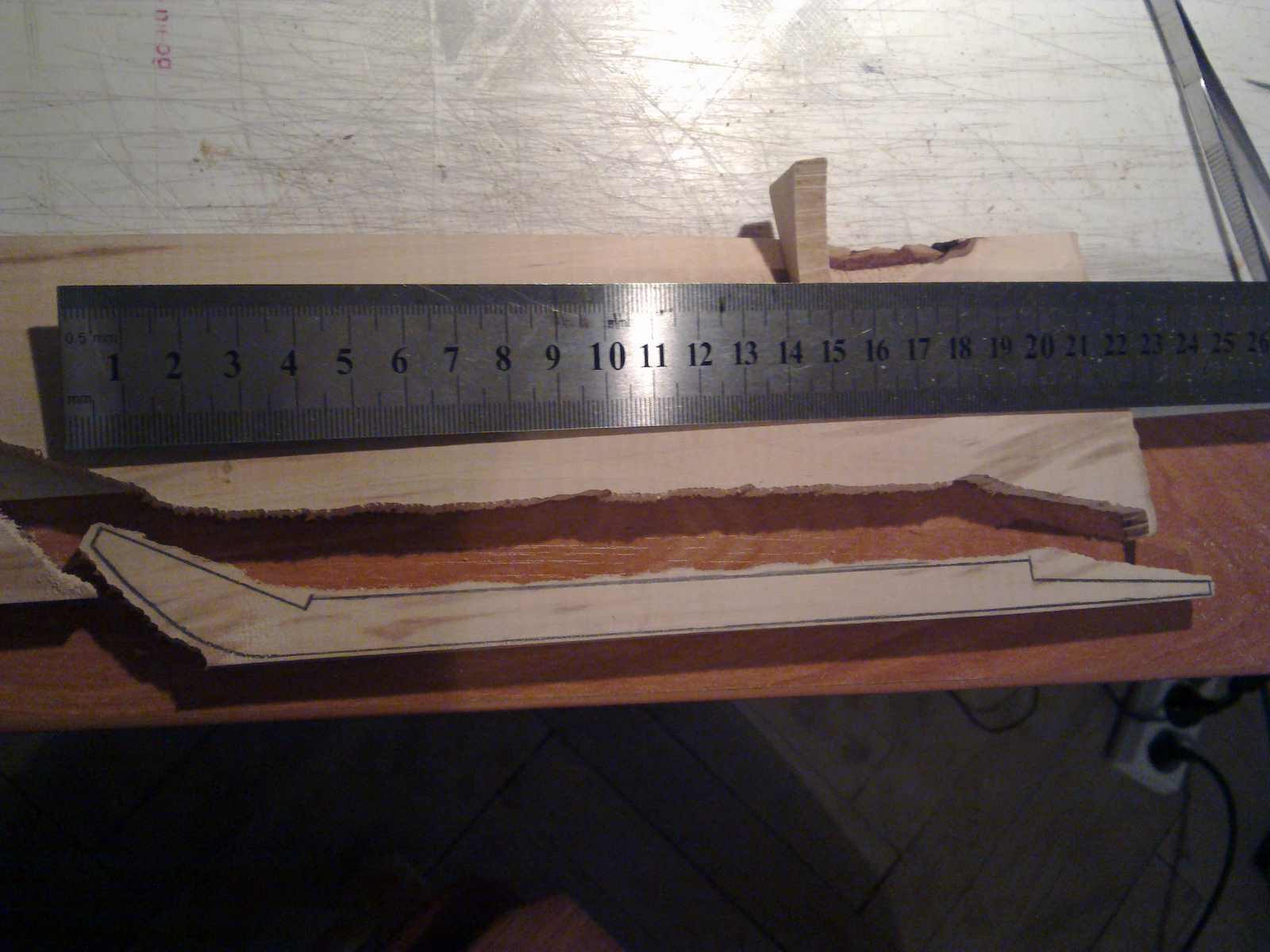

To jeszcze powstało wczoraj.

Mam trochę swojej gruszy z której wykonałem kilka elementów kila, ale drewno ma ciemne "plamki", "cętki" myślicie, że bardzo źle to będzie wyglądało?

[Wojtek-Sos]

Witaj.
Narysowałem kotwicę o której rozmawialiśmy na PW. Rysunek wykonałem na podstawie tego planu (Ancre):


Po przeskalowaniu długości na wym. 110 mm wyszło coś takiego:


ramiona szersze niż podawałeś, natomiast grubość powinna mieć 5 mm
A to wizualizacja 3D:


[Piotras]

Świetnie to wygląda. Wymiary podałem tak na oko bo nie miałem dostępu do planów, jutro sobie wszystko sprawdzę. Szybko się z tematem uporałeś.
Pozdrawiam.

[Piotras]

Witam,
Kil już prawie skończony zostało wykonać jeszcze 2 elementy.

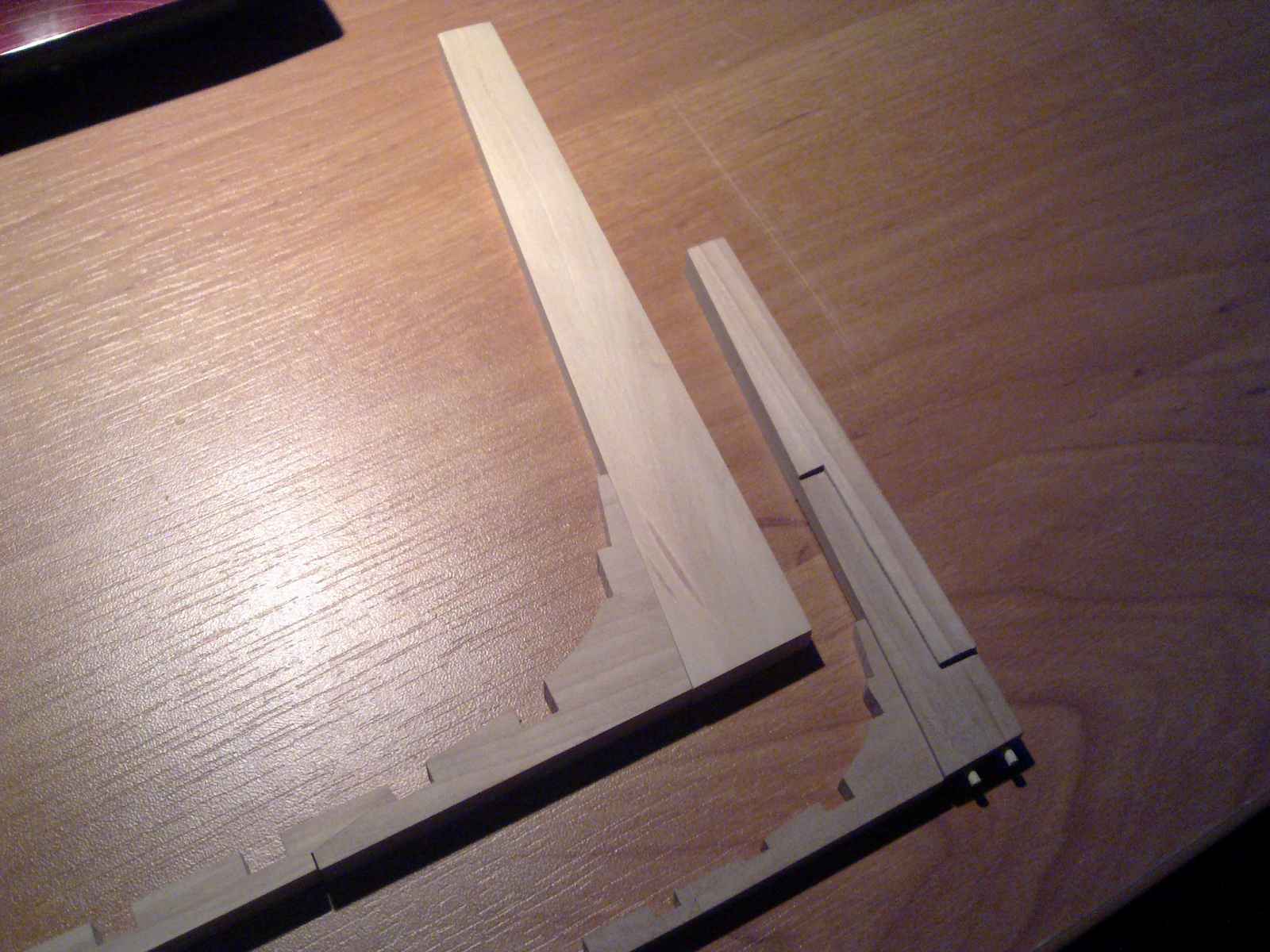

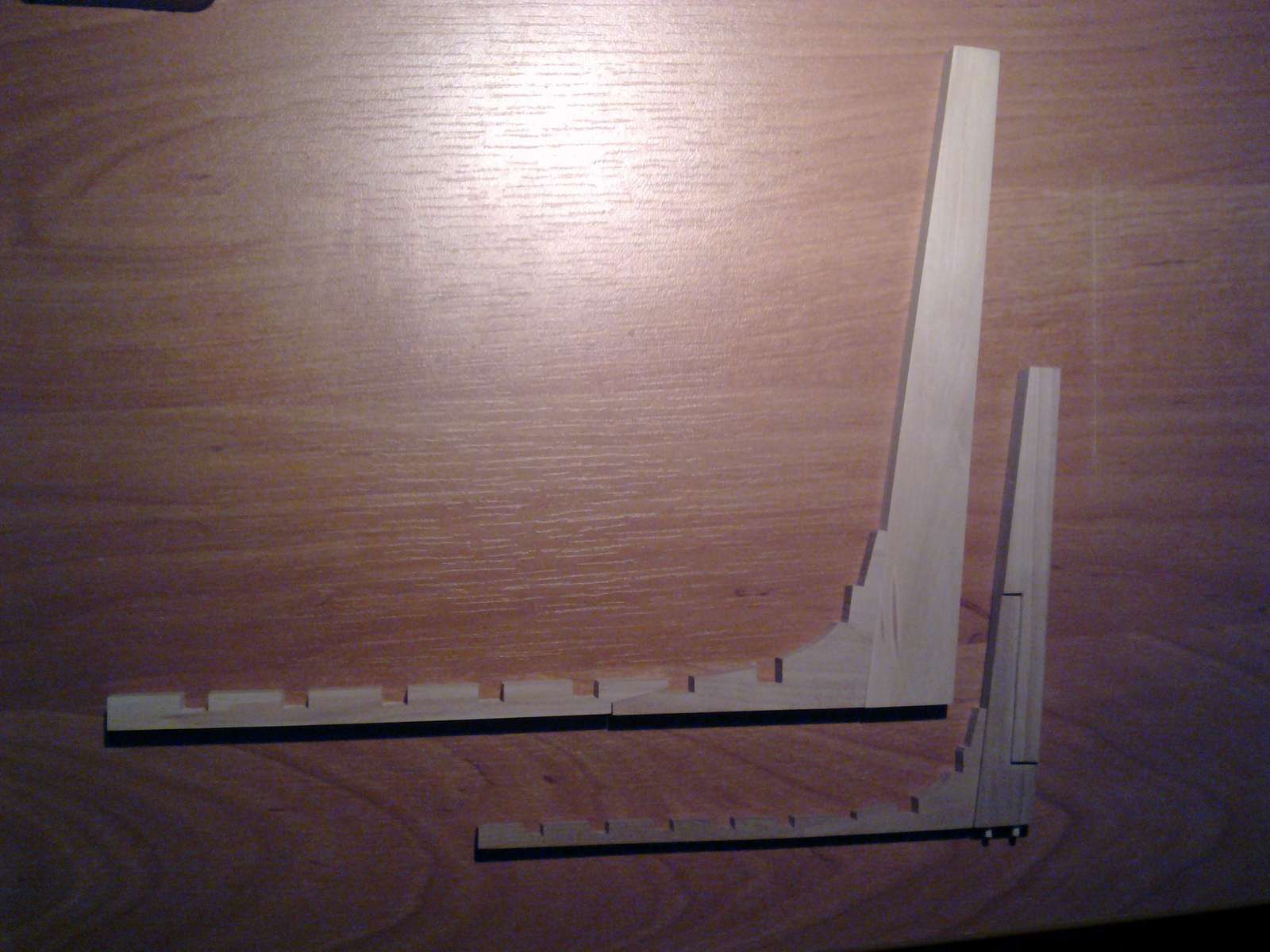

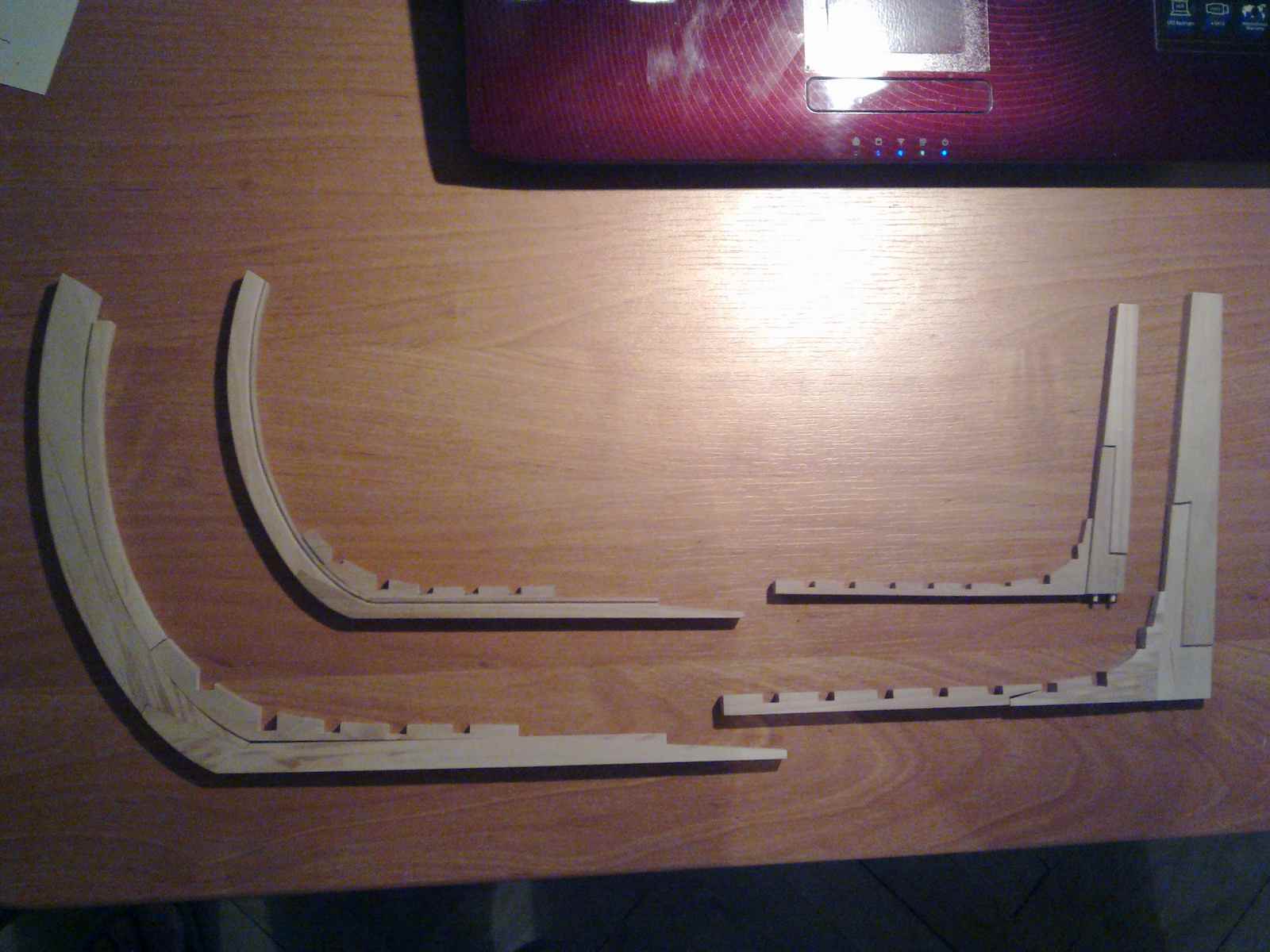

Porównanie z tym co było na początku.

Pozdrawiam.

[Piotras]

Witam po małej przerwie.
Chciałem pokazać moje pierwsze próby z wykonaniem zdobień na podporach pod kotbelki.

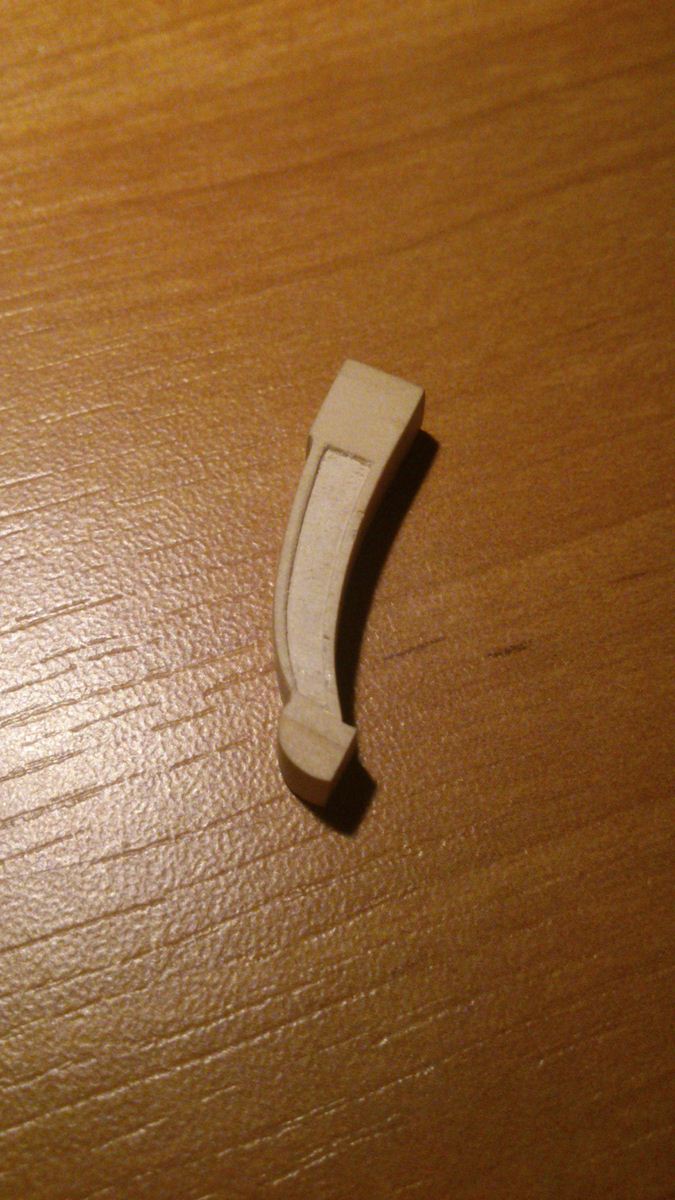

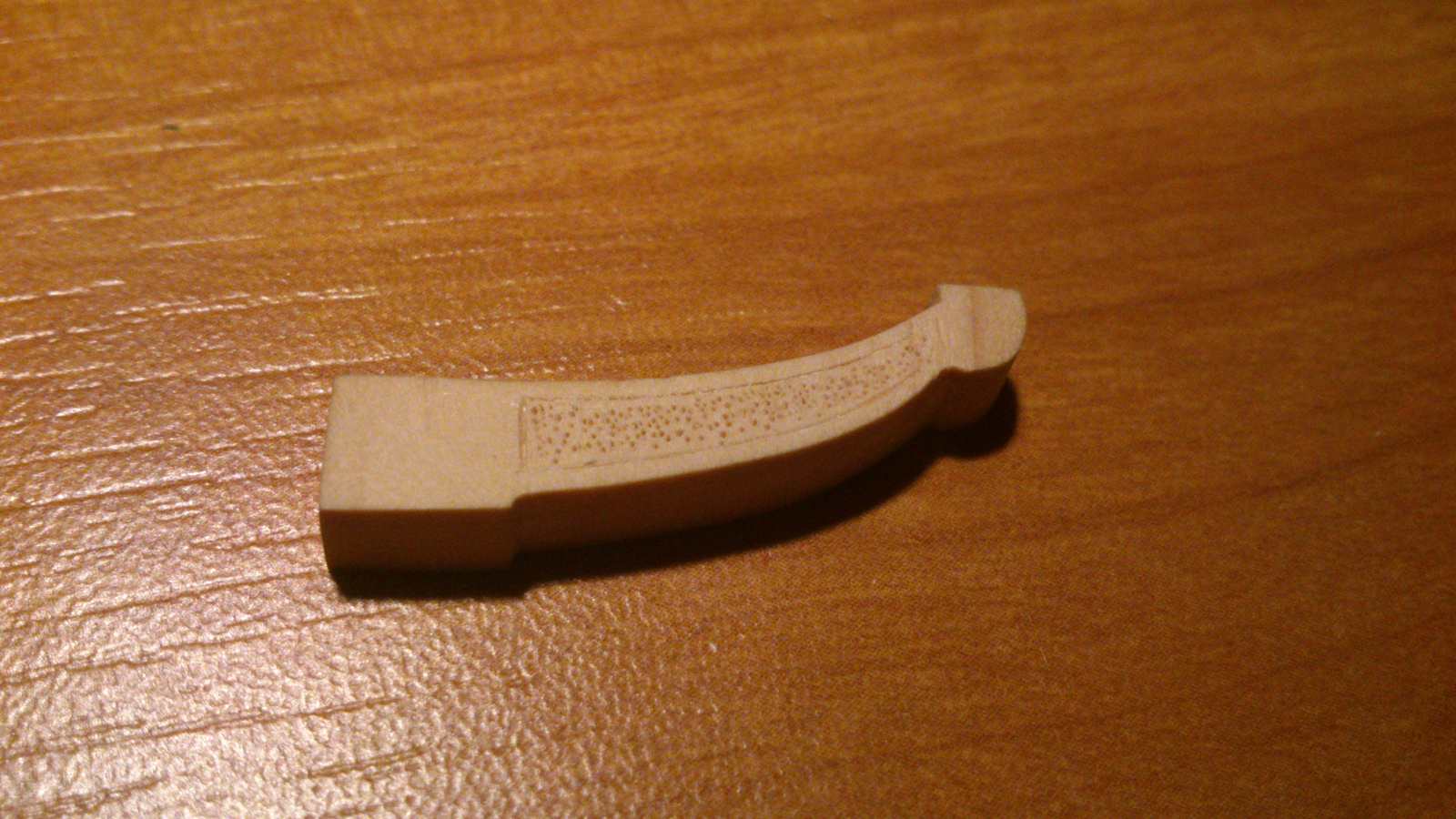

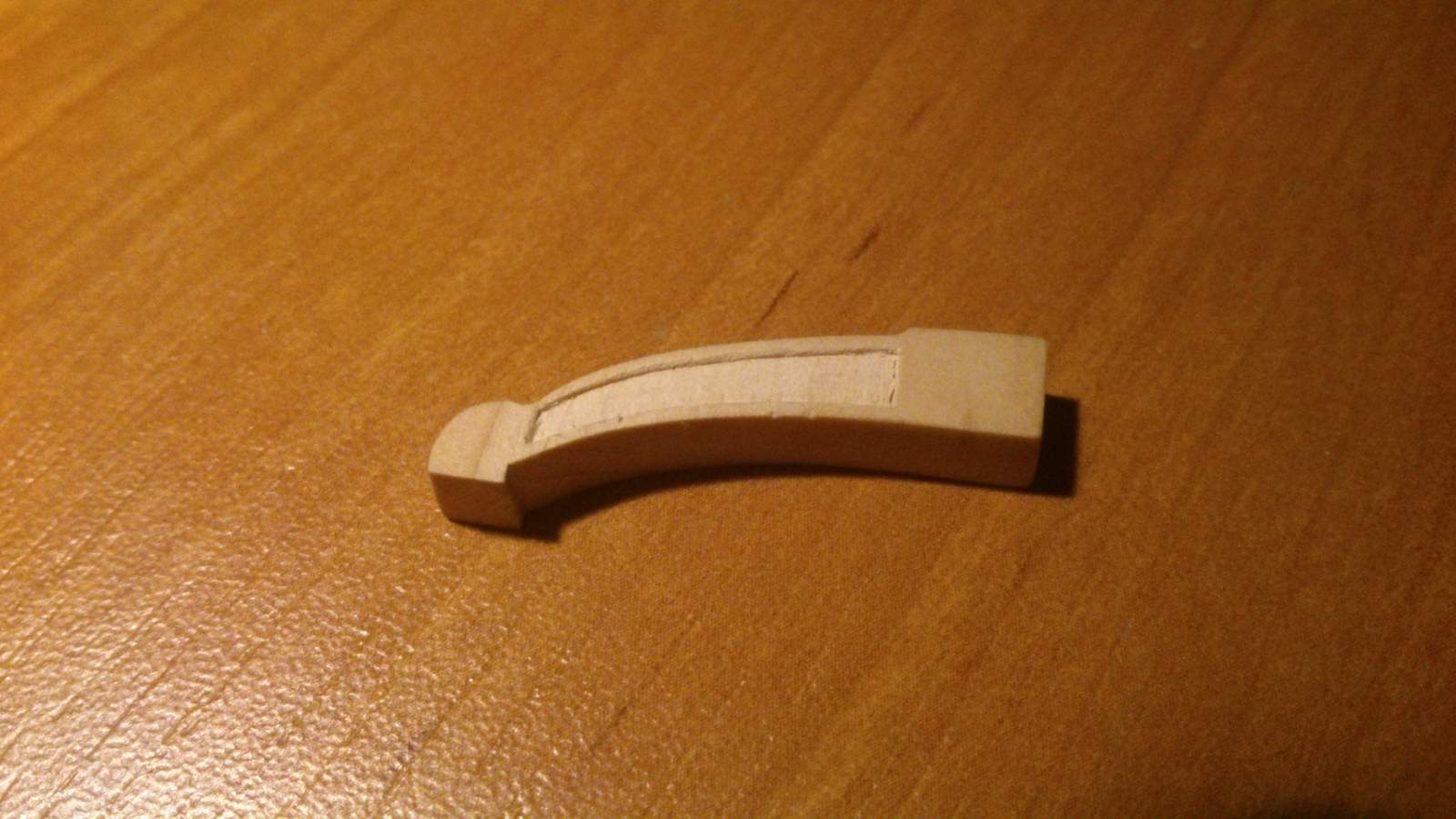

Pierwsza próba wyszła tak:

Wykonanie trochę nie za dokładne, ale to był mój pierwszy raz

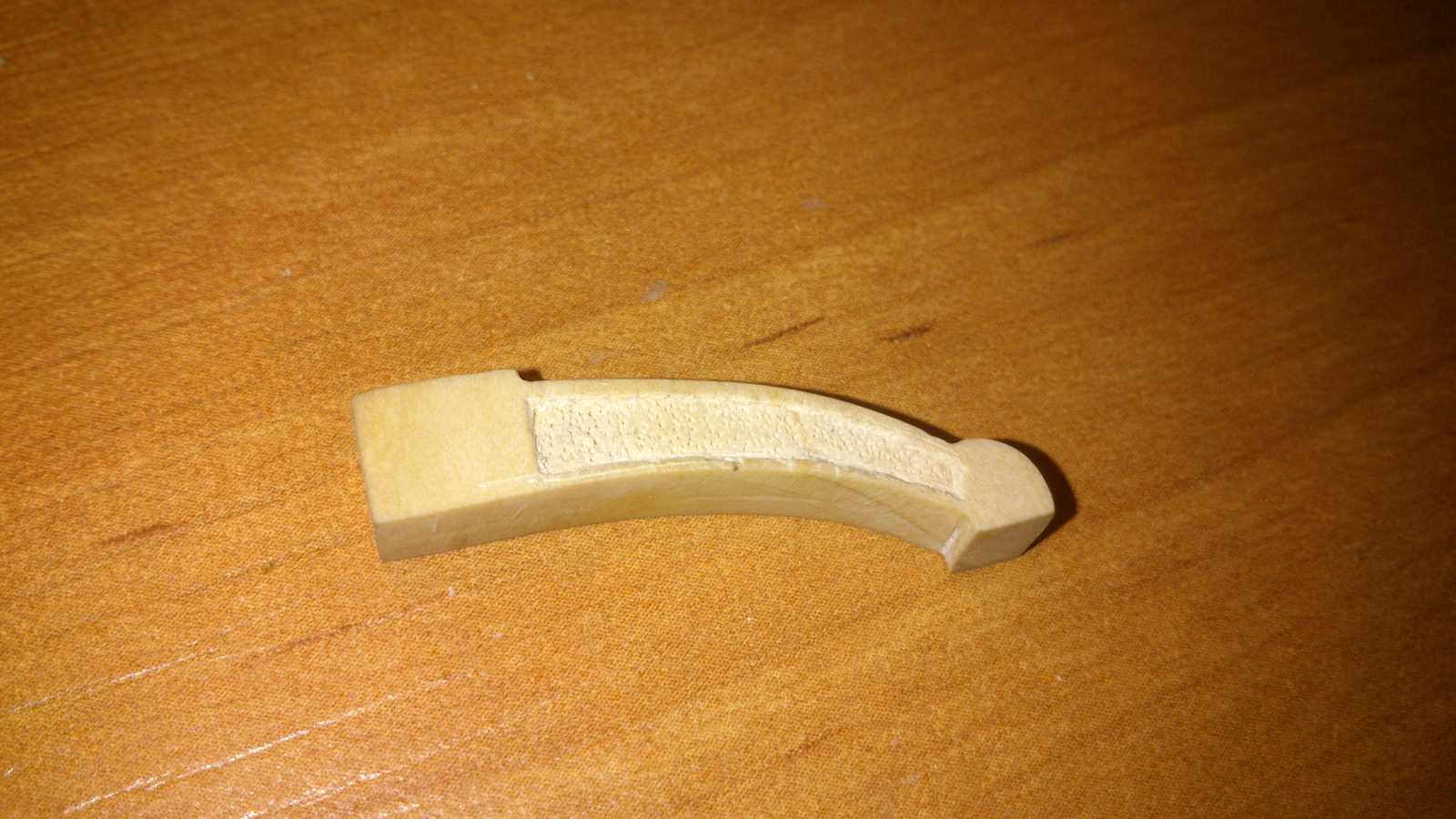

Kolejna próba raczej bez szału, ale wyszło to tak:

Bardziej chciałem zobaczyć efekt beż użycia dłuta i ten efekt jest lipa więc z niego rezygnuje.

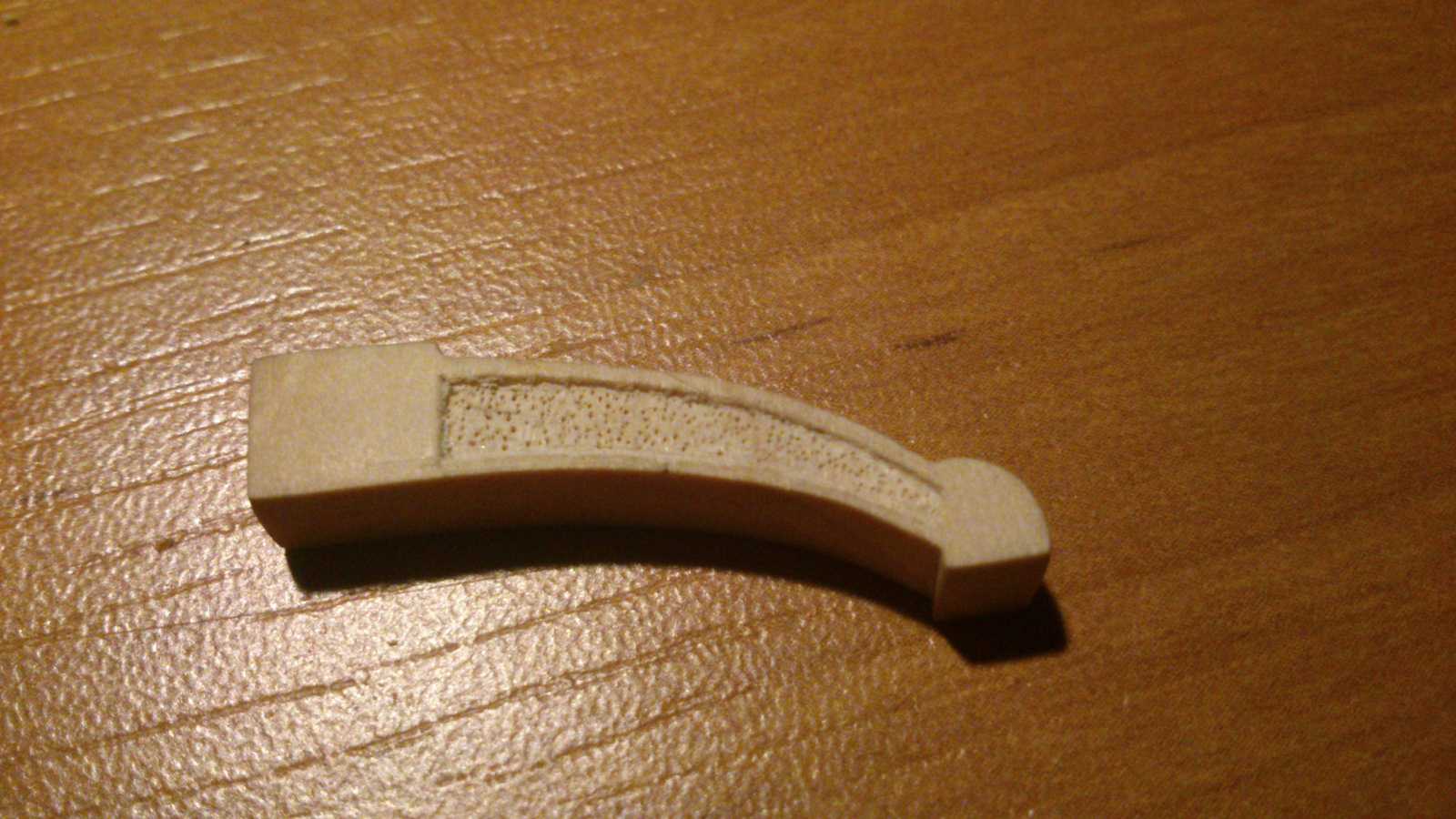

Tu była kolejna próba z dłutkiem, ale bez kropeczek:

Im więcej prób tym pewniej mi się to robiło. Wiem, że to żadna filozofia do zrobienia, ale na początku było ciężko, a jak już się patrzy na efekt końcowy takiej "pierdoły" to fajnie że potrafi się coś nowego ( tak mi się tylko wydaje )
Pozdrawiam Piotras

[Piotras]

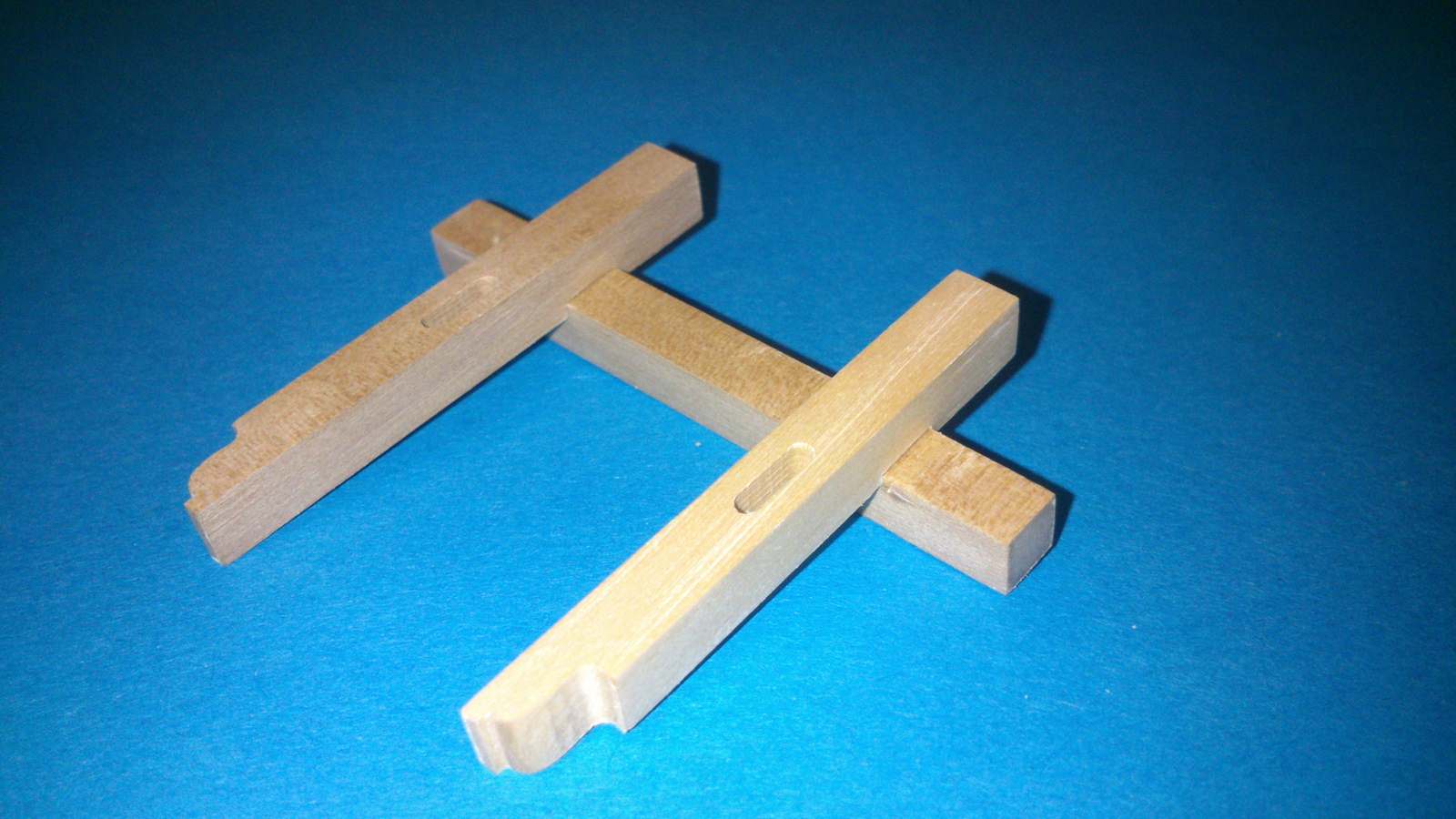

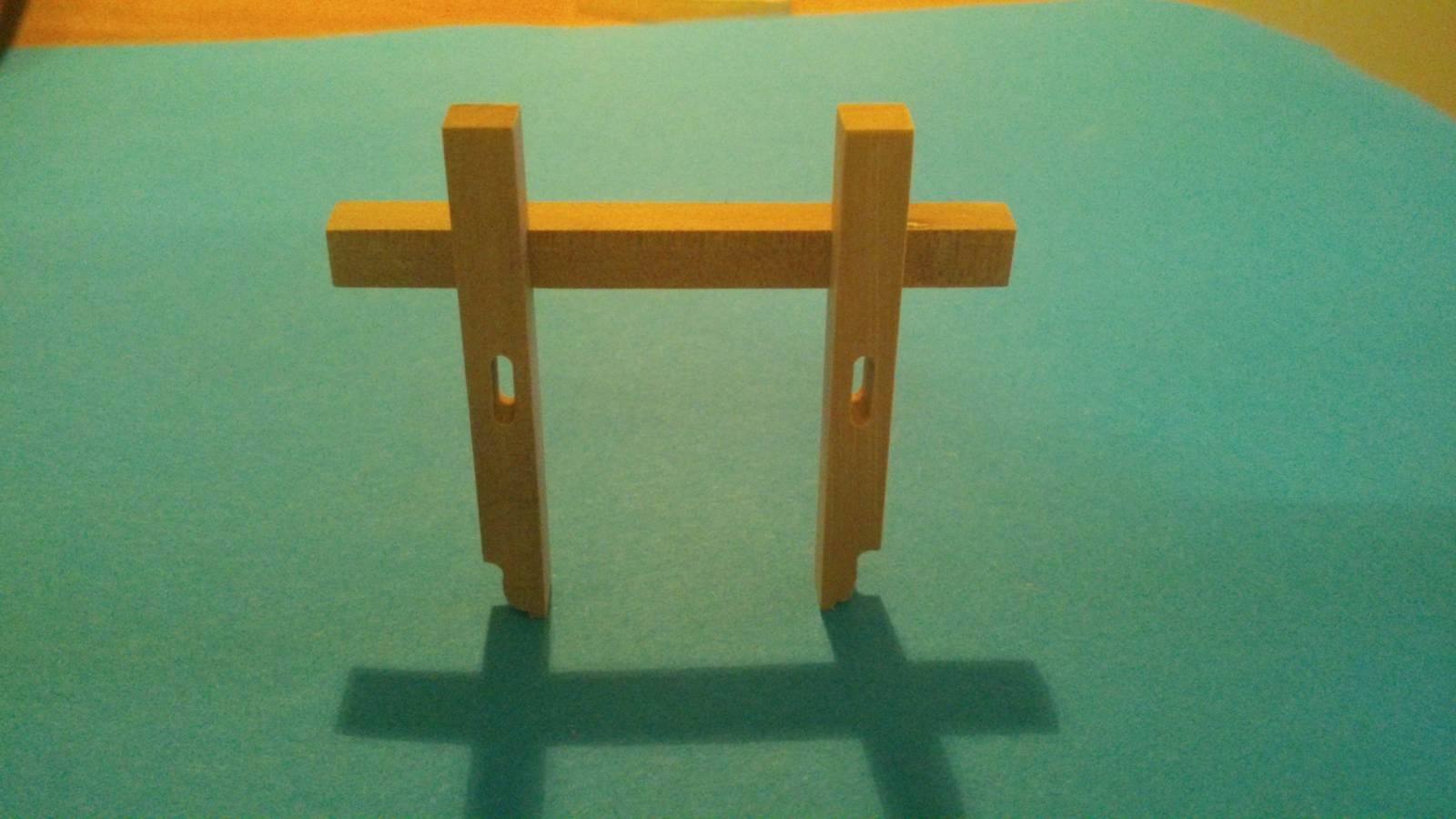

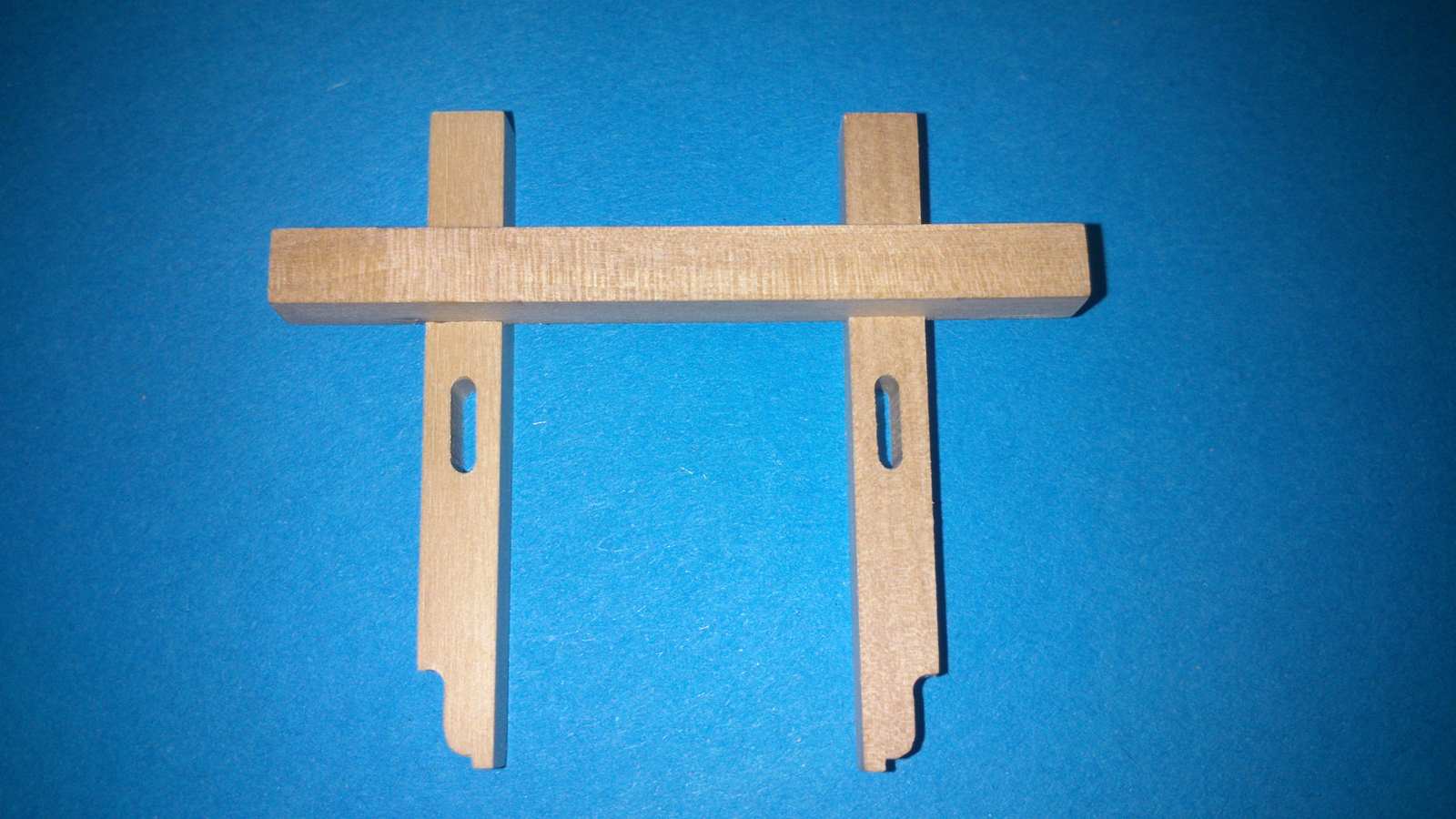

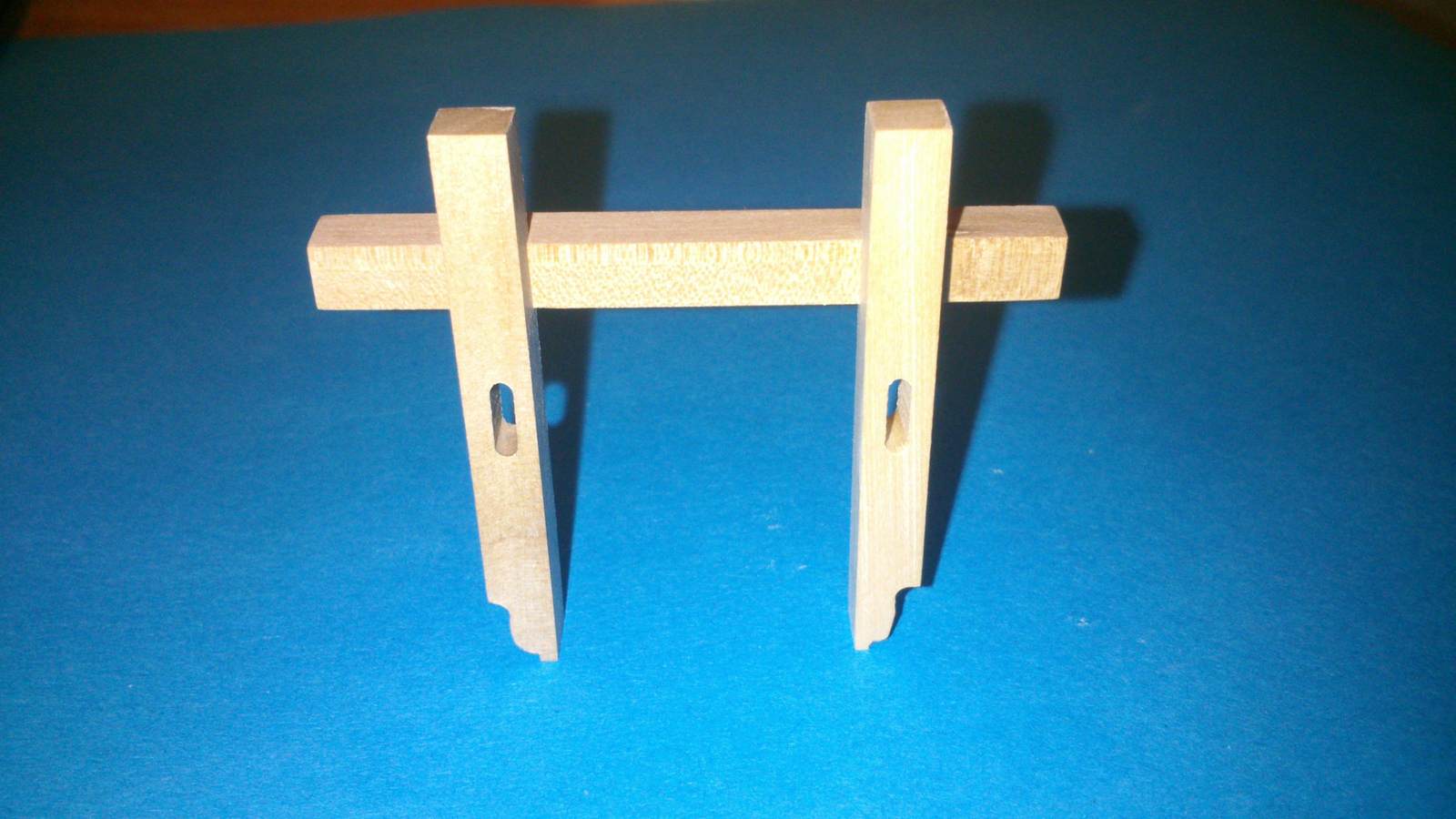

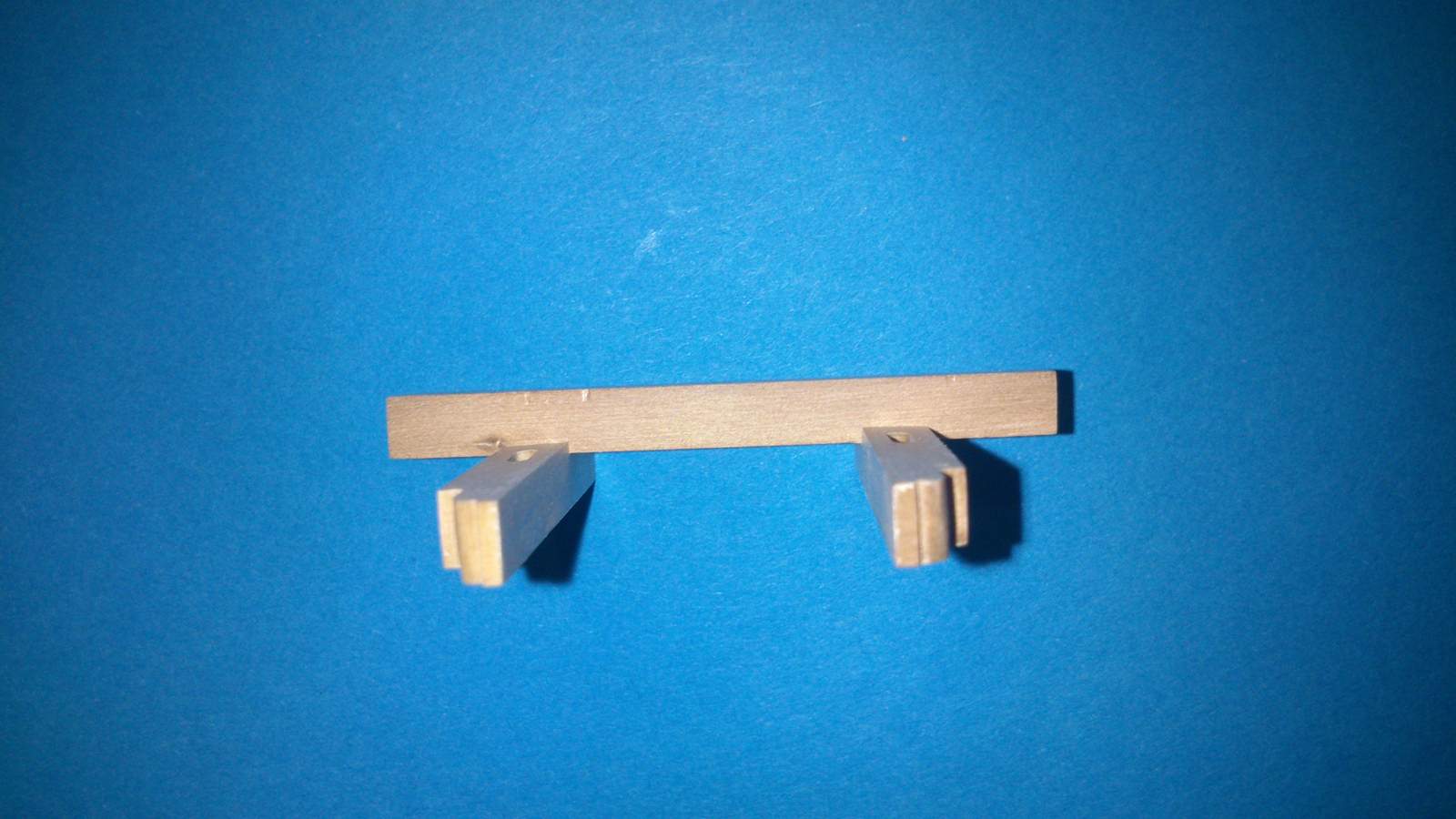

Kolejna drobnica, choć jeszcze do końca nie skończone.
