Wodnik 1:50

[JurekBin]

Sobota, zebrałem się w sobie dziś trochę....
zacząłem robić podchody do gretingów i zrobiłem (prawie) wózek działa. Jutro porobię mu ładne okucia.
Pomalowałem jedno działo cynowe:
No i wkleiłem listwy pod górny pokład, może teraz w długi weekend zaczne działać na górnym pokładzie:

Gretingi będą z orzecha, tego samego co burty.



Laweta jest z buku jak widać, kółka z sosny a ośki lawety z bambusowych patyczków - akurat mi wymiar pasował. Poza tym to tej lawety prawie nie będzie widać, ponieważ będzie przykryta pokładem:



No i pełna prezentacja:



Pozdrawiam
Jurek

[szputnik]

cześć
kawał solidnej roboty aż miło się patrzy...

[mirek]

Budowa idzie do przodu aż miło patrzeć.
Teraz jak widzimy model i wykonawcę ( nie ogolonego ;) ) to mamy wyobrażenie co do wielkości modelu.
Jurek więcej szczegółów w poszczególnych prac , sam wiesz , że jesteś podglądany i parę osób wzoruje się na Twej relacji

[JurekBin]

Działo jest i wózek jest, ale wózek trzeba linami umocować do naburcia i pokładu i wyszło na to że w nocy sobie linki kręciłem moim prymitywnym ropem, który można sobie zbudować od ręki jeśli się ma 4 kółka zębate:







Bloczki są z sosny owinięte poczernionym chemicznie drutem.

No i poza tym zabrałem się za relingi na pokładzie głównym.



Metoda ta sama co opisywałem wcześniej przy Zenicie i na mojej stronie i chyba też tu - Budowanie gretingów na małym Proxxonie. (aha moja strona... www.jerzybin.com się popsuła tzn. domena jest w trakcie przebudowy ;) )

Tak więc mam nadzieję, że w tych dniach zamknę część pokładu i zacznę górny pokład.

Pozdrawiam
Jurek

[mirek]

Jak do tej pory wszystko było z budową ok , ale teraz to z tymi bloczkami coś ci nie wyszło.
I materiał jaki na nie zastosowałeś delikatnie mówiąc jest do ............. ;)
Przejrzyj dokładnie opis wykonania bloczków jaki dał Stefan
http://koga.net.pl/content/view/463/323/
A bloczki powinny wyglądać tak:







Wydaje mi się , że stać cię na lepsze wykonanie tych bloczków, a w ostateczności możesz sobie kupić .
Myślę , ze nie będzie problemów z zakupem w Wiedniu ;)

[ROBERT]

Jurek Wodnik wygląda imponująco jednak tak jak Mirek uważam, że bloczki mogły by być trochę lepsze, a nie wskazane jest, aby ten piękny model stracił choć ciut na wyglądzie. Poprzeczkę tak wysoko podniosłeś, że teraz musisz sam się do niej stosować:woohoo: Model wygląda naprawdę SUPER i miło mi jest, że przyczyniłem się /choć nieznacznie/ do budowy tego modelu:) . Ja sam bacznie obserwuję twoje postępy przy Wodniku i z niecierpliwością czekam na dalsze relacje i oczywiście "wodowanie".B)

[JurekBin]

:S :S
mhm, no nic zabieram się jutro więc za bloki.

Jak to dobrze, jak czasami ktoś coś lepiej podpowie zimnym wzrokiem ;)

Dzięki
Jurek

[Budrys]

Witaj.
Zanim weźmiesz się za te nieszczęsne bloczki (oj była by plama na MSW) powiedz mi z czego kręciłeś liny. Zabieram się za wyprobowanie prototypu "ropa" i chłonę wszelkie w tym względzie informacje. Ostatnio miałem okazję obejrzeć (u źródła!) przędzę sieciową (rybacką) - wygląd pod względem splotu idealny, zestaw grubości (średnic) bogaty, tylko materiał syntetyk - taki bardziej błyszczący i nie wiadomo czym to barwić! Stare sieci wyglądają dużo lepiej, ale rozsupływać - bzdura. Trzeba kręcić.
:P

[JurekBin]

Budrysie,

Liny kręcę z nici białej 100% bawełnianej do maszyn do szycia kupiąną w supermarkecie. Ale dokładnie patrzyłem by była 100% cotton! Po skręceniu jak mi Mirek pokazał, przeciągam po kawałku klocka z wosku i potem opalam zapalniczką. Po tym procesie, białe nici są właśnie tak fajnie brudne.

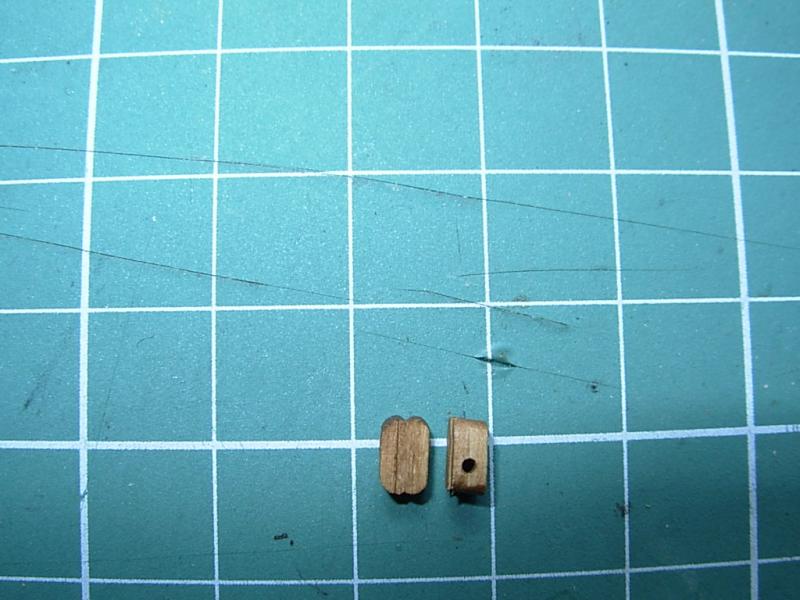

Bloki: dzięki za wcześniejsze upomnienie....no więc zrobiłem nowe bloki, tzn. dopiero robię z gruszy tym razem. Za 50-tym zaczną wychodzić jeszcze lepiej.




Wyrównałem i oszlifowałem gretingi na głównym pokładzie i pociągnąłem je i pokład olejem a-la duńskim akurat jaki mam. Martwią mnie trochę te jasne plamy na nadburciu (grusza). Wczoraj ich nie było. Mam nadzieję że jak podszlifuję i pomaluję jeszcze raz to znikną.






Zastanawiam się nad dalszymi krokami i chyba czas dokończyć kadłub z zewnątrz łącz nie z rufą całkowicie i furtami.


Mam pytanie: na zdjęciu w czerwonym kwadracie widać końcówkę listwy relingowej, dalej jest listwa lecąca wzdłuż burt ale już na plankach. To nie może być ta sama listwa jak sugeruje rysunek. Jak to mogło wyglądać? Ma ktoś dokładniejszy rysunek albo zdjęcie?



Jurek

[BorAdamus]

Może te obrazki się przydadzą.


Tu masz link do większego formatu
http://www.warmexapb.pl/koga/wodnik.jpg

A tu plany Rotell Love zapewne się przydadzą.

Tu masz link do większego formatu
http://www.warmexapb.pl/koga/Rotter_Love.exe

Tak na szybkiego tylko to znalazłem ale zawsze mogę jeszcze poszperać po sieci.

Ps. A liny nie powinny być czarne?
