Mayflower by muli9

[muli9]

Tobie Mirku akurat naleza sie podziekowania bo to z Twoich listewek/probek powstala ta czesc, moje listewki juz nie sa tak idealne - ale to akurat wina nieodpowiednich sprzetow. Ale prace trwaja by zaradzic i temu problemowi, szkoda nie wykorzystac tych pokladow gruszki.

Teraz bede potrzebowal wsparcia w jednej kwestii:
Stewa rufowa ma okreslona szerokosc - u mnie 6mm natomiast sklejka 8mm - listewki poszycia ida w tej samej plaszczyznie co bok stewy - w obecnej postaci nie ma szans uzyskac tej samej plaszczyzny (listewki beda wystawac) - czy trzeba sciac konce sklejki czy przypilowac listwy od spodu a moze jedno i drugie?

[mirek]

Nie pozostaje nic jak szlifować skleję do wymiaru 6 mm.
Myślę , że nie przemyślałeś tego na samym początku , a teraz to się mści

[muli9]

Fakt - czlowiek sie z czasem uczy ale 8 byla stabilniejsza.
Ale 6mm tez nie rozwiaze problemu bo wtedy bedzie sklejka w plaszczyznie stewy a jeszcze 2 listewki po 2 mm - czyli wychodzi ze aby spilowac sama sklejke to musi miec tylko 2 mm (2mm sklejka + 2x listewka 2mm = 6mm), lub 2x listewka 1mm + sklejka 4mm

[mirek]

Każdą budowę należy przemyśleć przed przystąpieniem do prac , budujesz model według planów i nie sądzę aby w planach nie uwzględniono grubości poszycia i grubość stewy rufowej , to musi być idealnie zgrane .
Teraz musisz tak zeszlifować swoją sklejkę tak aby poszycie idealnie się zgrało ze stewą rufową

[muli9]

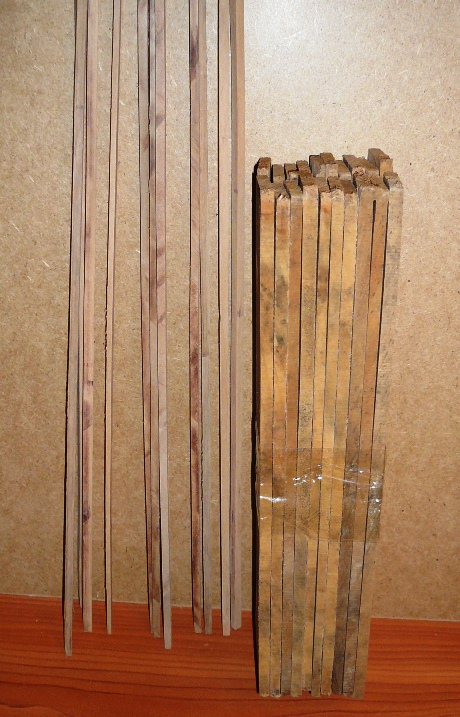

Aby byc slownym i dodatkowo nie zasmiecac tematu szlifierkopilarki wrzuce do mojej relacji wyglad listewek, ktore udalo mi sie wlasnymi silami zrobic na dwoch weekendach - gdyz tylko wtedy mam dostep do wiekszego sprzetu - jest to tylko kilka przykladowych a zarazem pogladowych:





Dodatkowo zrobilem sobie jig do strugania/heblowania listewek i kupilem maly struzek - sprawdza sie super, zastanawia mnie tylko jesli chce ciensze listewki niz grubosc mojego przyrzadu to podkladam listewke pod strugana listewke - czy to jest dobry sposob czy cos pominalem?


I na koniec chcialbym zaprezentowac cos co mi przyszlo do glowy jak mozna inaczej przeszlifowac czy pocienic listewki - jak mowia dremel do wszystkiego to do wszystkiego - tak zrobionym przyrzadem przeszlifowalem ok. 20 listewek - wyszlo miodzio - jednak polecam zamiast takich cudowan - zamocowac dremela w czyms stabilniejszym - jakims stole i sciskami zamocowac trwalej baze, bo to bylo zrobione tylko do testow, ale szlo pieknie to szkoda bylo przerywac



[ataman]

Temat zostanie otwarty za tydzień

[muli9]

Witam wszystkich po dłuższej przerwie, niektórzy wiedzą czym była spowodowana… nie ma co wracać do tego, bo znowu co niektórzy podłapią okazje do ataku ale puentując to ja oberwałem i to bez ostrzeżenia - ale dobrze, że temat został oczyszczony z tego badziewia i kłamu...

Wracając do tematu:

Poniżej fotki moich sprzętów, pierwsze cyrkularka do ciecia zgrubnego, z której tak niektórzy szydzili – na niej tne bale na dechy (tutaj już potrzeba tarcze o dużej średnicy) i dechy na paski 4 lub 5mm zależnie od potrzeby. Pytałem o najcieńszą tarcze ze spiekami aby jak najmniej szło w troty.



Potem przenoszę się na frez, który znajduje się na mojej konstrukcji spawanej z przed paru lat – na razie jest to moja „szlifierkopilarka” ale planuje zrobić taką jak na forum bo oś ma zbyt duże bicie – pytałem wówczas o silnik bo u mnie ma 250W i 1850 obr/min i okazuje się to za słabe – pewnie trzeba podgonić obroty (większe kolo pasowe na silniku). Na tym tne paski na listewki 2mm lub nawet 0.5mm

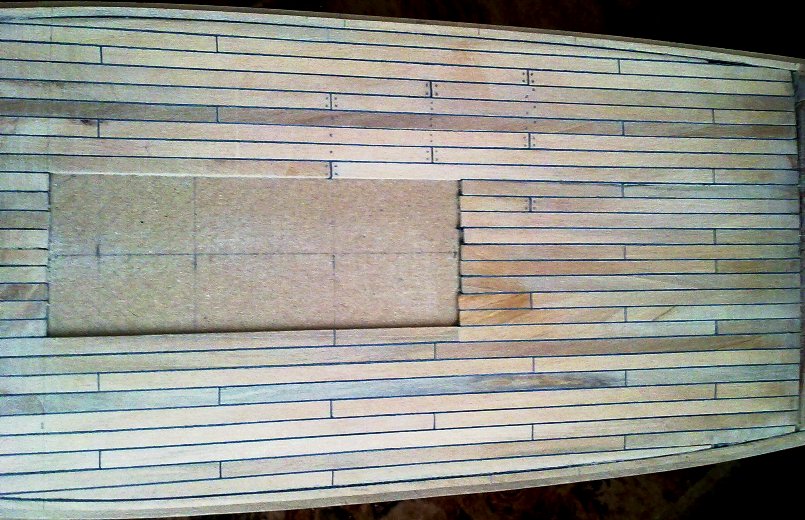

I aktualnie robiłem pierwszy pokład na tekturce – wszystko to grusza, listewki przekładane czarnym twardym papierem - tak wygląda nieoszlifowany:


A tak po oszlifowaniu (i tym co nazywacie cyklinowaniem – efekt o wiele piękniejszy niż po papierze ściernym), dodatkowo są tam w paru miejscach naniesione ołówkiem kropki imitujące gwoździe bo jeszcze nie wiem jaki wybrać wzór

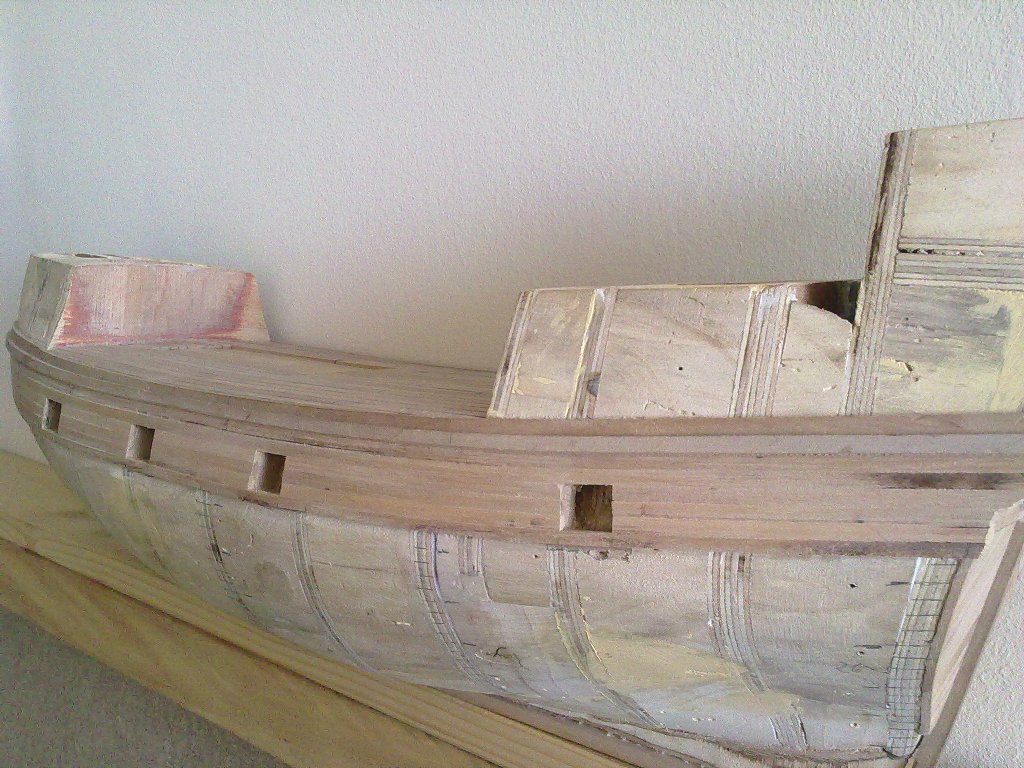

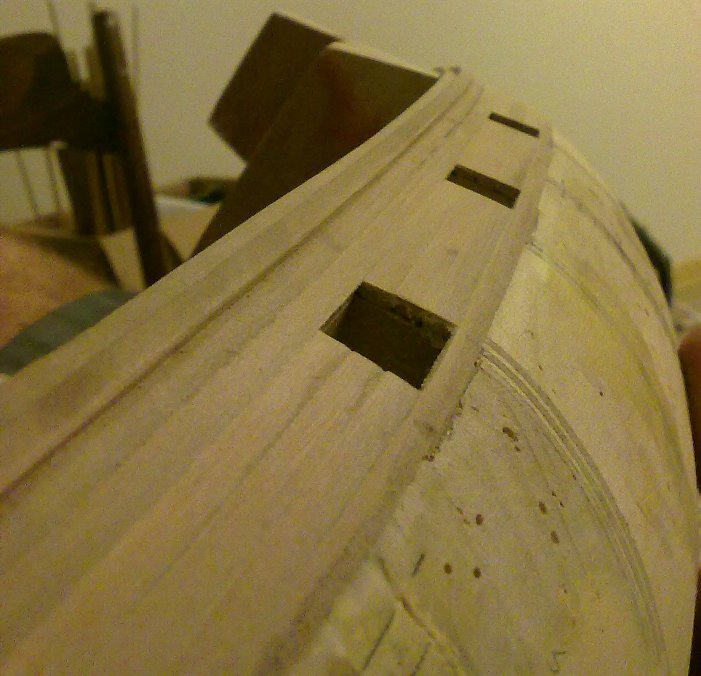

Dodatkowo przed poszyciem zabrałem się za „gunporty” nie wiem tylko na ile zrobić w głąb, czy tylko tyle i zamalować na czarno

[Stojgniew]

No, idzie Ci to jakoś do przodu. Twój drewniany Mayflower będzie lepiej wyglądał niż moja papierowa łania. Rozumiem, że deski mogę u Ciebie zamawiać.

[muli9]

Jak narazie na produkcję masową się nie zanosi

[muli9]

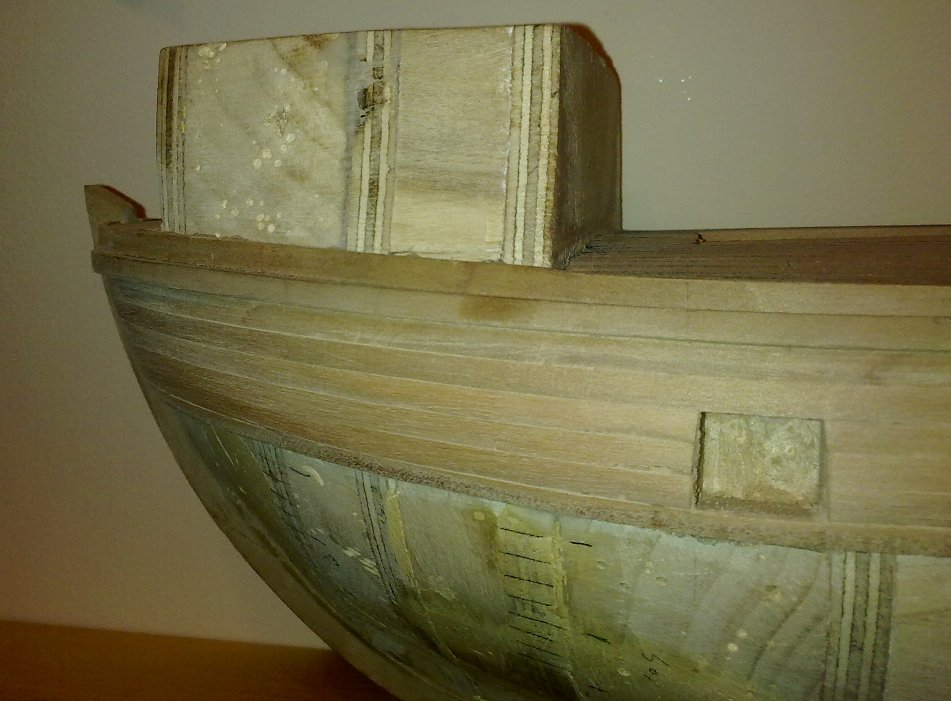

Walcząc z brakiem czasu, remontami i obowiązkami rodzinnymi (a to straszne spowalniacze) pomału uzupełniam poszycie, teraz pójdzie odbojnica więc zanim ją położę, ze zwykłej ciekawości i aby sobie trochę ułatwić życie lekko przeszlifowałem i delikatnie przecyklinowałem te listwy. Zastanawiam się jeszcze czy dać poniżej dwie czy jedną odbojnice - mam 2 plany gdzie są pojedyncze i 2 gdzie są podwójne a skoro nie ma nigdzie oryginalnych planów to można podbierać z każdego to co się bardziej podoba (z drugiej strony nie polecam tego rozwiązania bo można się w tym wszystkim później pogubić) więc w kwestii odbojnic w zasadzie to będzie decydować tylko wygląd.
