O:V - przekrój

Post autor: GrzesiekD »

Romku - Model jest świetny!
Ale jak zostawisz te badziewne jufersy to zabieram manatki i uciekam z Kogi!
Niewielkim wysiłkiem zrobisz lepszeB)
Sposób Kolegi Kazimierza:
http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,13774/catid,10/
Sposób nie do końca mój (podpatrzony):
http://koga.net.pl/component/option,com_joomlaboard/Itemid,293/func,view/id,30812/catid,10/
Pozdrawiam
Grzesiek

Człowiek sam sobie nakłada ograniczenia.
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

Grzesiu,

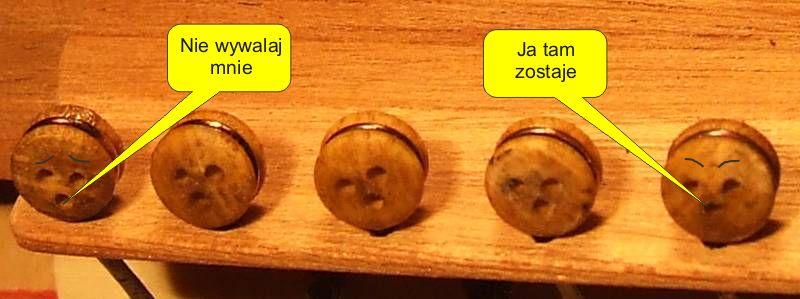

takie małe "przerażone mordki" mają te jufersy,
że aż żal ich unicestwiać.

Obrazek

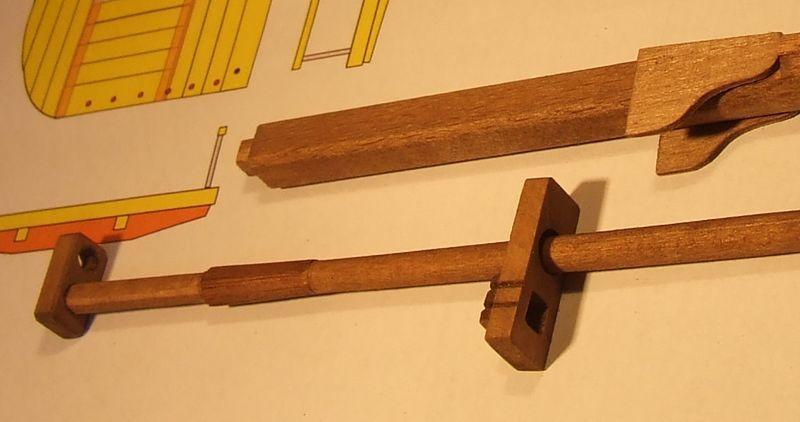

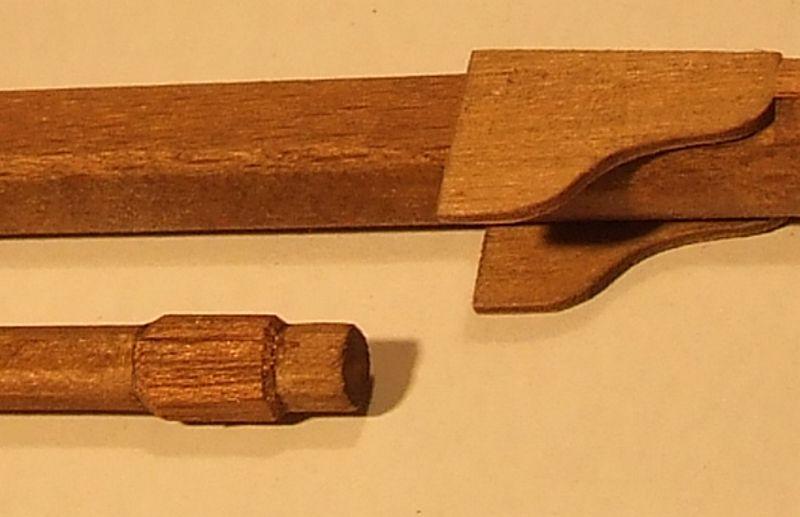

Zabrałem się za maszty.

Obrazek

Obrazek
Awatar użytkownika
GrzesiekD
Posty: 197
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój

Post autor: GrzesiekD »

he he he - poczucie humoru jak widać dopisujeB)

Ja jednak postawię na swoim i nadal uważam, że te zapewne bukszpanowe jufersy są do niczego.
Jezu - przecież to mogą oglądać dzieci!... że też coś takiego bez cenzury w internecie krąży:D

Podaj mi na PW średnicę jaką potrzebujesz a zrobię próby i postaram się zrobić z orzecha lub buku.
Pozdrawiam
Grzesiek

Człowiek sam sobie nakłada ograniczenia.
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

To 5 mm jufersy.....
Grzesiu muszą być takie, bo nie mogę teraz faworyzować V,
W ST też takie same są zamontowane.
Kupiłem kiedyś 100 szt. to trzeba je zużywać.
Na platformie będą 4 mm.

Niemniej, przy modelu redukcyjnym (na pewno nie 1:100) , który być może kiedyś wykonam,
zapewne jufersy będą lepsze.

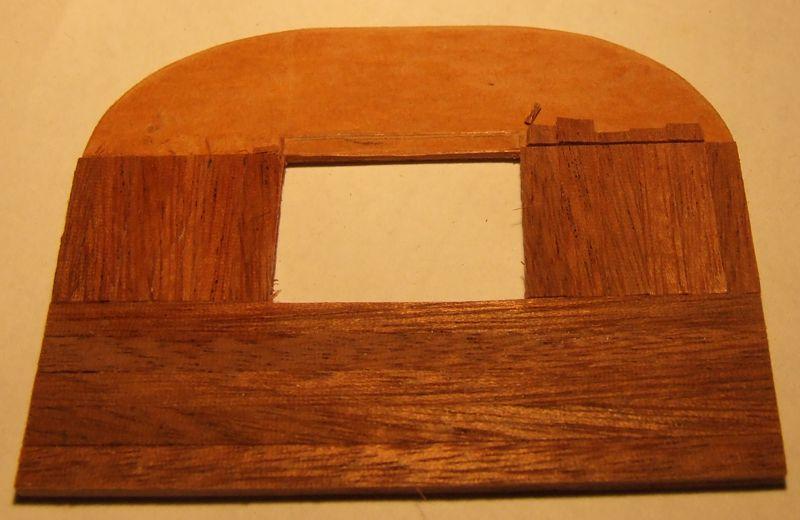

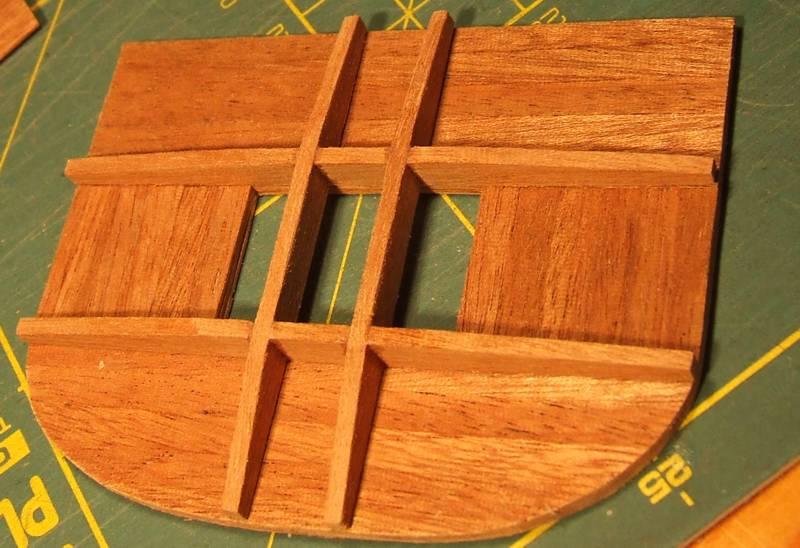

Tu parę fotek z wykonania platformy.
Jest ona z preszpanu i mahoniowego forniru.
Preszpan cięty ręcznie, ze sztukowaną pomyłką ,
co widać na fotce.

Fornirowane jest obustronnie, co eliminuje efekt wyginania.

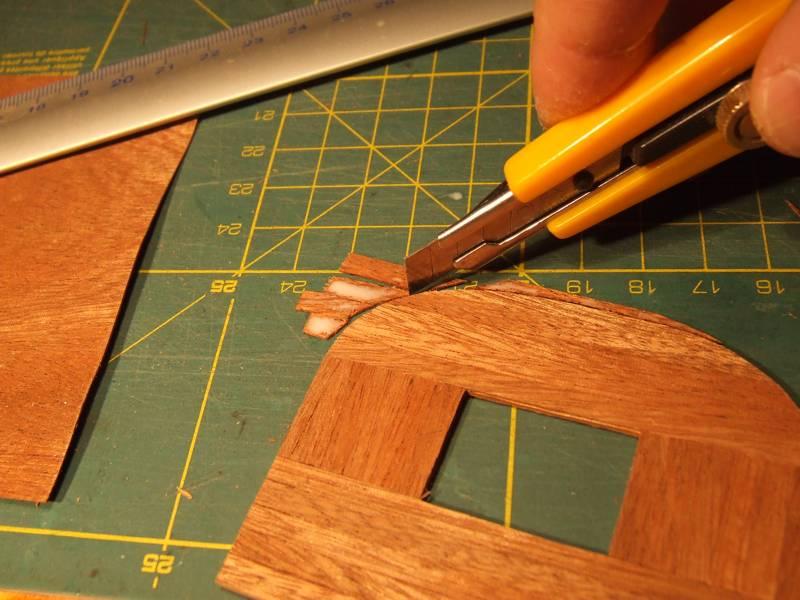

Po ofornirowaniu obcinam od razu nadmiar forniru


Obrazek


Obrazek

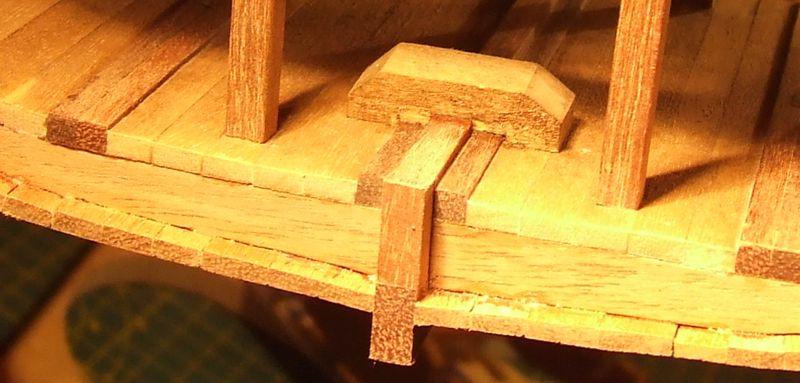

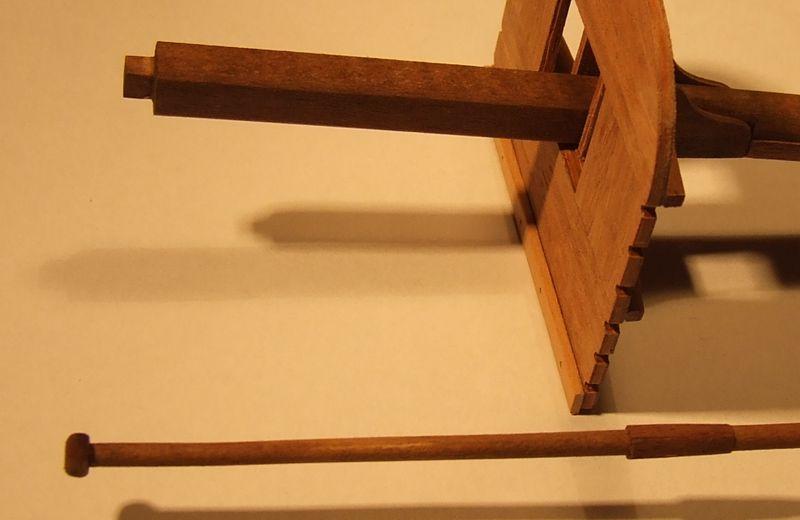

Przymiarka wsporników platformy.

Obrazek


GrzesiekD napisał:
Ja jednak postawię na swoim i nadal uważam, że te zapewne bukszpanowe jufersy są do niczego.


Grzesiu ....co Ci te "niewiniątka" zawiniły ?

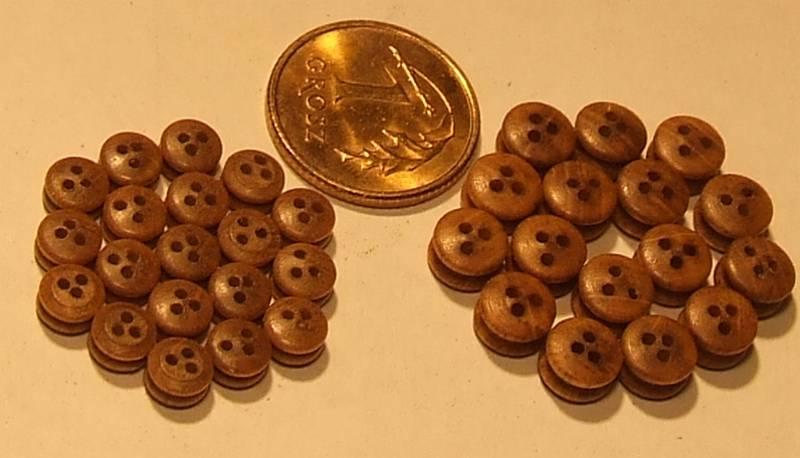

Tych 4 mm mam akurat w sam raz z jednym zapasowym (25 szt.)
Obrazek
Awatar użytkownika
GrzesiekD
Posty: 197
Rejestracja: 04 gru 2010, 21:56

O:V - przekrój

Post autor: GrzesiekD »

RomekS napisał:
Grzesiu ....co Ci te "niewiniątka" zawiniły ?

Tych 4 mm mam akurat w sam raz z jednym zapasowym (25 szt.)
Obrazek


A to mi zawiniły, że są niekształtne, otwory wywiercone byle jak i o za dużej średnicy...
Jufersy 4mm zrobić na dremlu tak jak robiłem z 6-cio mm sądzę, że jest wykonalne.
Warto byłoby zmienić również te w ST:D
Uprzedzam - nie prowadzę produkcji jufersów:laugh: , ale chętnie bym je zrobił, tylko po to, aby zobaczyć
jak będą wyglądać na sekcji V:)
Pozdrawiam
Grzesiek

Człowiek sam sobie nakłada ograniczenia.
Awatar użytkownika
marten_kuna
Posty: 182
Rejestracja: 04 gru 2010, 21:55

O:V - przekrój

Post autor: marten_kuna »

Romku! W gruncie rzeczy stoisz teraz przed problemem filozoficzno-historycznym: czy masz zamiar zbudowaś sekcję w stylu polskim, luzackim, demokratycznym, czy w stylu pruskim, porządnym ,supersymetrycznym i bez duszy. Słuchaj głosu swoich jufersów! Ahoj.
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

marten_kuna napisał:
Romku! W gruncie rzeczy stoisz teraz przed problemem filozoficzno-historycznym: czy masz zamiar zbudować sekcję w stylu polskim....


W stylu polskim....:woohoo: :woohoo: :woohoo:

Ostatnie fotki na dzień dzisiejszy.

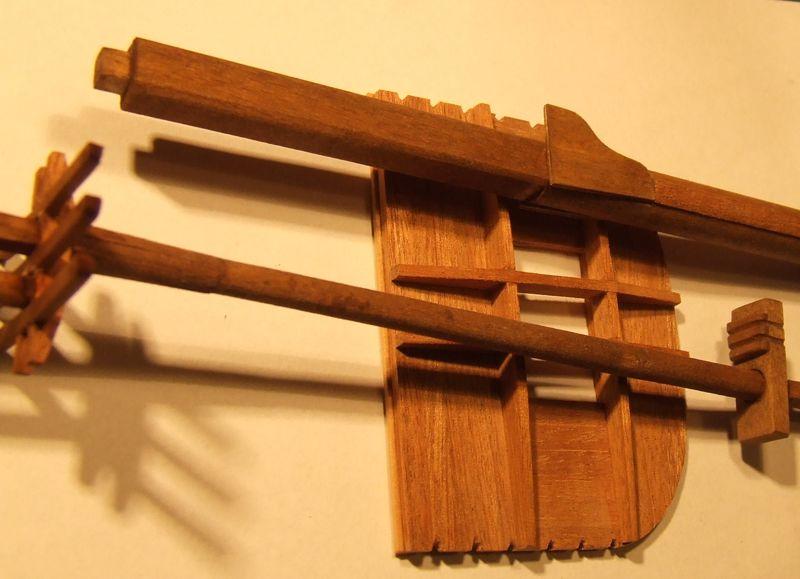

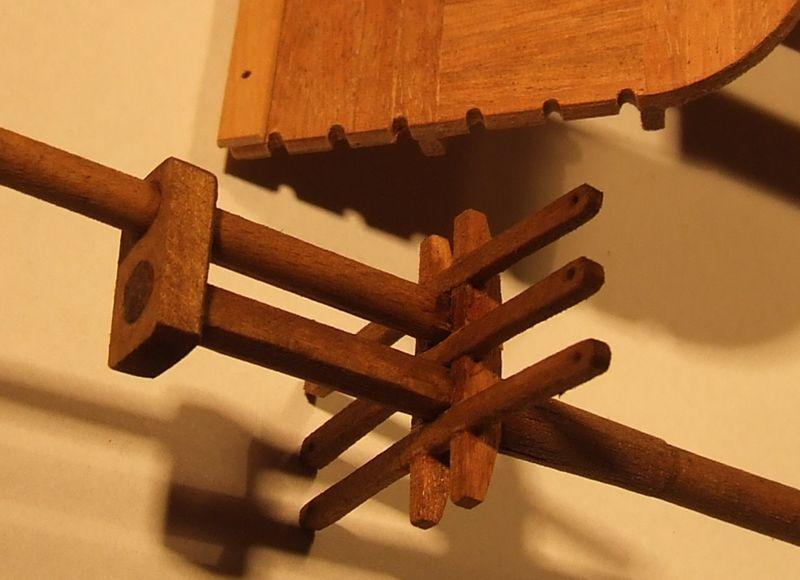

Zrobiłem kompletny maszt.
Trzyma się złożony "na sucho".


Obrazek


Obrazek


Obrazek
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

Ponieważ nie wyróżniam szczególnie żadnego modelu
(czyt. oba robione uproszczone)
zabrałem się za podstawki.

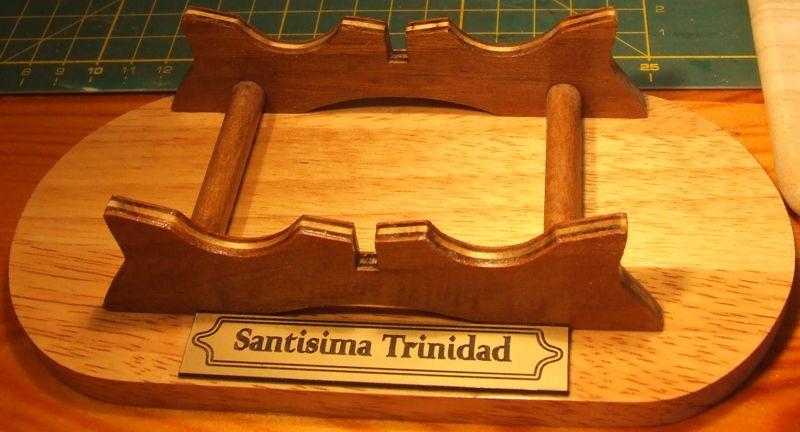

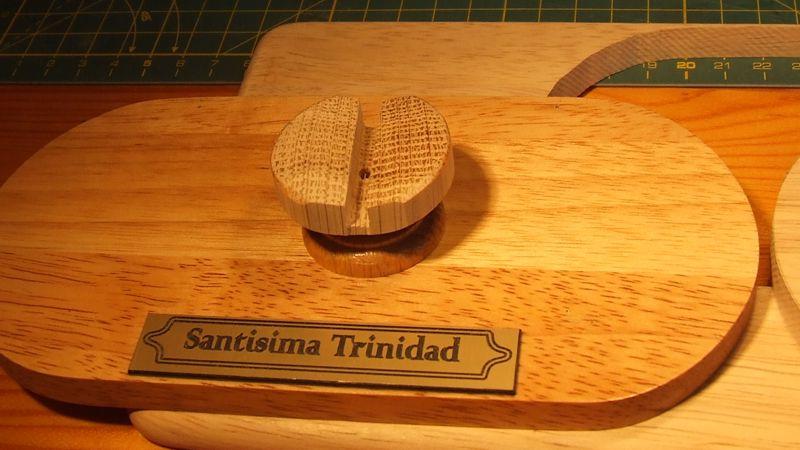

Podstawka ST ze sklejki nie podobała mi się,
brrrr, ohyda....

Obrazek


Dlatego...

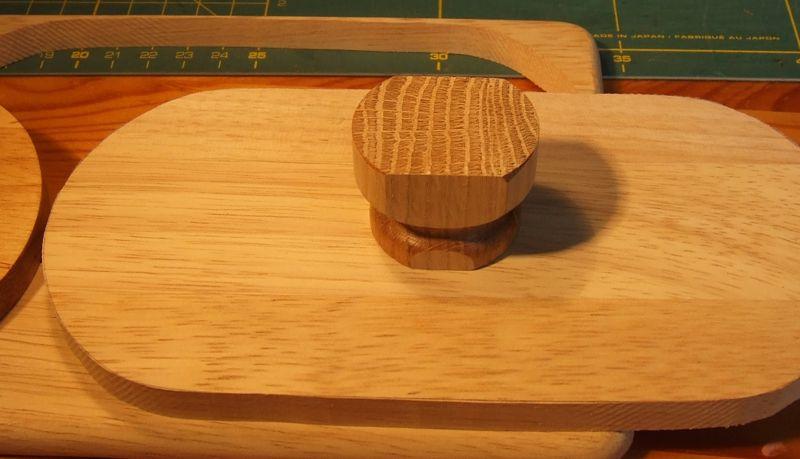

Robiąc nową podstawkę pod V (fot. poniżej), musiałem poprawić
brzydką podstawkę pod ST.
Sam uchwyt podstawki jest z drewnianego uchwytu do szuflady (kiedyś widziałem u Mareckiego).
Kosztuje grosze, trochę trudno się obrabia, ale jest dębowy i solidny, ma nawet gwint na śrubę.

Do V uchwyt jest ciut inny niż do ST, ale obia mają jednakowe wysokości.
Sama deseczka została wycięta z 1 cm grubości dębowej deski do krojenia.
(ciąłem wyrzynarką a nie laserem....)
Kupiłem kiedyś w sklepie z AGD, 6 sztuk desek do krojenia kiełbasy... za ... 8 zł !!!.
Kiełbasę zjadłem, a deseczki zostały.

Obrazek

Obrazek

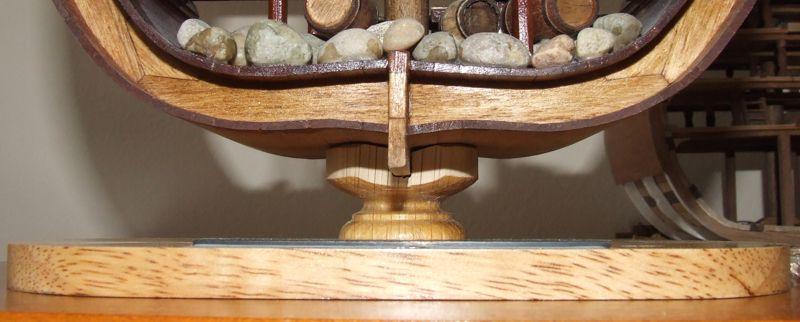

Podstawka (uchwyt) pod ST została doszlifowana do kadłuba tak, aby dotykała całą powierzchnią.
Ponieważ V jeszcze nie ma stępki i dolnego poszycia,
to podstawka pod niego jest w stanie surowym.

Na fotce (lampa błyskowa) przymierzona jest bez klejenia nowa podstawka pod ST.

Myślę, że jest lepsza.

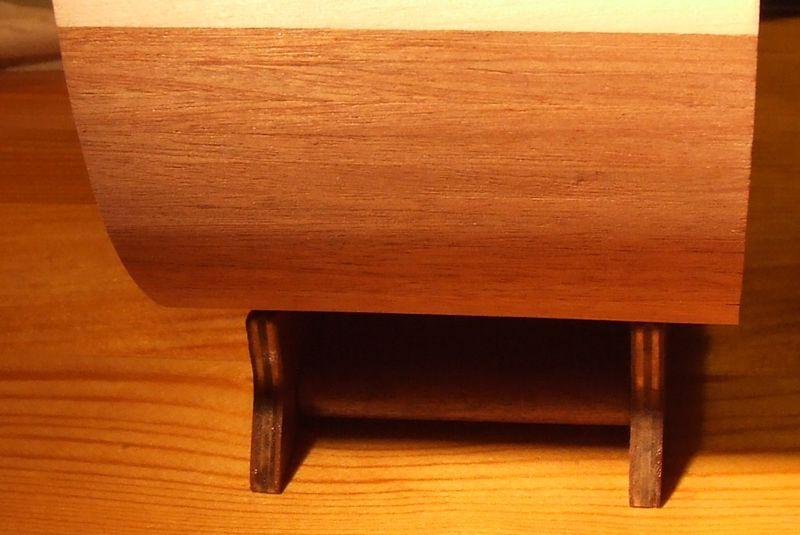

Obrazek

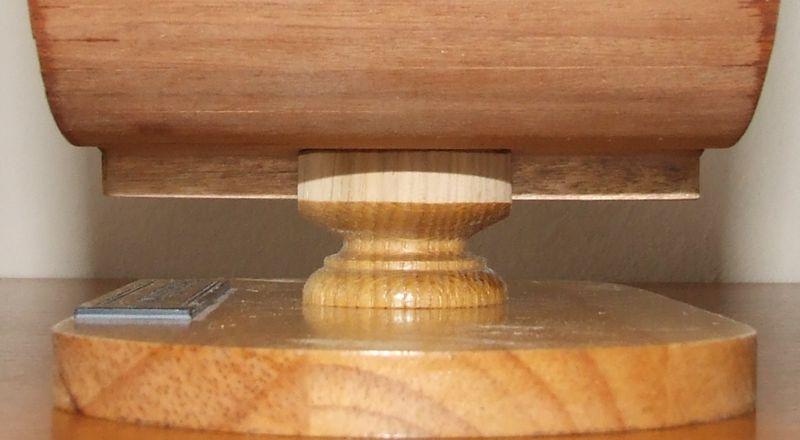

Widok z boku.

Poszycie dolne jeszcze nie olejowane, bo nie wiem czy będzie miedziowane.
Raczej nie...
Z tego co czytałem to w V miedziowanie dorobiono trochę później,
a w ST nie wiem, ale chyba podobnie.
Przeto, ponieważ jestem leniwy i wolę drewno niż metal,
to miedziowania nie będzie "kropka".

Za to 3V3 "doda ci skrzydeł"...

Obrazek
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

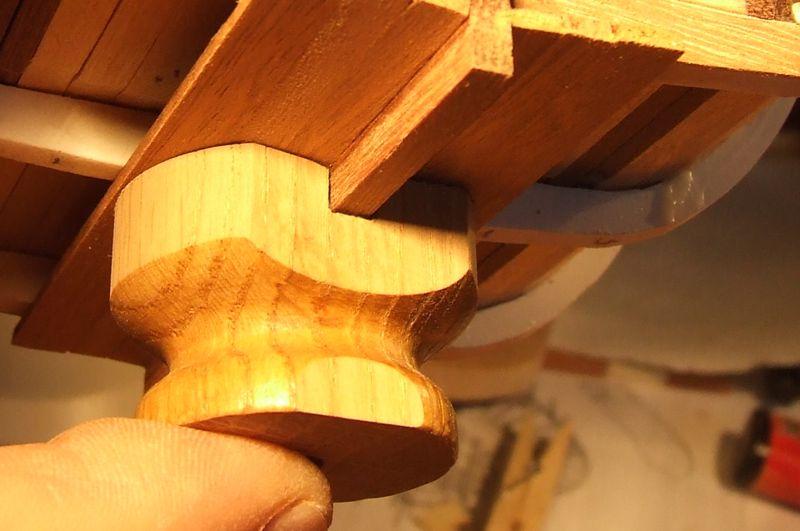

Dopasowałem uchwyt do V.
Wcześniej wkleiłem stępkę i część poszycia.
Na dzisiaj skończyłem.


Obrazek
Awatar użytkownika
RomekS
Posty: 3211
Rejestracja: 04 gru 2010, 21:55
Lokalizacja: {"name":"Polska Toru\u0144","desc":"","lat":"","lng":""}

O:V - przekrój

Post autor: RomekS »

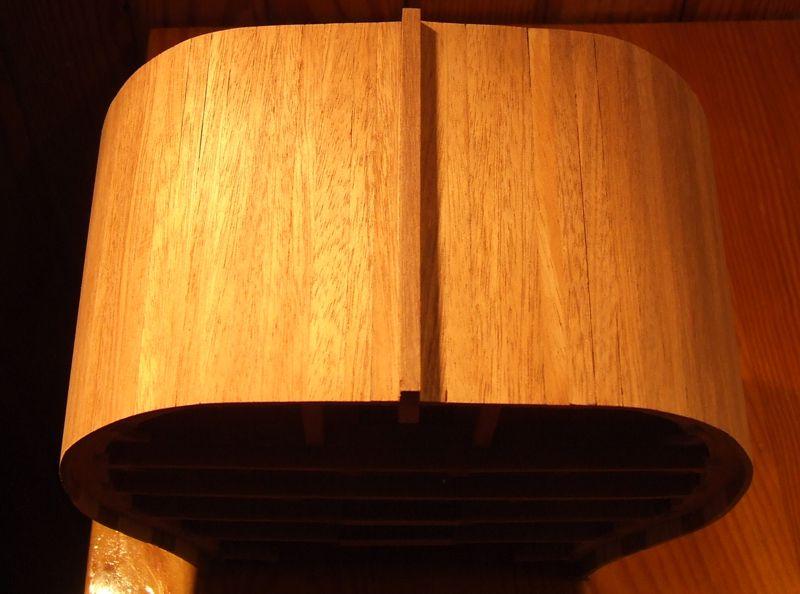

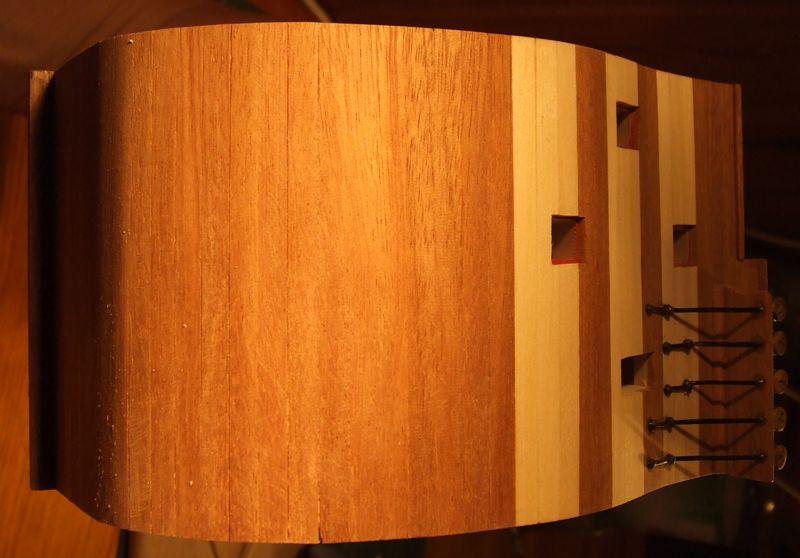

Skończyłem poszycie zewnętrzne.
Stara podstawka przydaje się jako prosta stocznia.


Obrazek


Obrazek


Obrazek


Obrazek
